Czy zdarzyło Ci się, że jakieś urządzenie nagle przestało działać, a Ty zastanawiałeś się, co jest przyczyną? Bardzo często winowajcą okazuje się przepalony bezpiecznik. W tym artykule pokażę Ci, jak samodzielnie i bezpiecznie zdiagnozować ten problem za pomocą multimetru, oszczędzając czas i pieniądze, które inaczej wydałbyś na wizytę serwisanta.
Jak sprawdzić bezpiecznik miernikiem? Szybki przewodnik po kluczowych krokach
- Główna metoda to test ciągłości obwodu multimetrem (funkcja brzęczyka lub najniższa rezystancja).
- Przed pomiarem zawsze odłącz zasilanie i wyjmij bezpiecznik z gniazda dla bezpieczeństwa i dokładności.
- Sprawny bezpiecznik wykaże ciągłość (sygnał dźwiękowy, blisko 0 Ω); przepalony brak ciągłości (brak dźwięku, "1" lub "OL").
- W samochodzie można też szybko sprawdzić napięcie na stykach bezpiecznika bez wyjmowania.
- Przepalony bezpiecznik wymień na nowy o identycznych parametrach; powtarzające się przepalenia wskazują na poważniejszą usterkę.
Dlaczego bezpiecznik to cichy bohater Twojej instalacji?
Bezpiecznik to mały, ale niezwykle ważny element każdej instalacji elektrycznej, zarówno w domu, jak i w samochodzie czy w urządzeniach elektronicznych. Jego głównym zadaniem jest ochrona obwodu przed przeciążeniami i zwarciami. Działa jak strażnik gdy prąd przekroczy bezpieczną wartość, drucik wewnątrz bezpiecznika topi się, przerywając obwód i zapobiegając uszkodzeniu droższego sprzętu, a co najważniejsze, chroniąc przed ryzykiem pożaru.
Po czym poznać, że bezpiecznik mógł się przepalić? Kluczowe objawy w domu i w aucie
Z mojego doświadczenia wiem, że przepalony bezpiecznik często daje o sobie znać bardzo wyraźnie. Oto najczęstsze objawy, które powinny zapalić czerwoną lampkę:
- Nagły brak zasilania w danym obwodzie, np. nie działają gniazdka w jednym pokoju, mimo że światło jest.
- Niedziałające urządzenie, które jeszcze przed chwilą funkcjonowało poprawnie (np. radio samochodowe, lampka biurkowa, ładowarka).
- Charakterystyczny zapach spalenizny, często towarzyszący przepaleniu bezpiecznika, zwłaszcza w zamkniętych przestrzeniach.
- Widocznie osmolona lub stopiona obudowa bezpiecznika, co wskazuje na poważne przeciążenie.
- W przypadku bezpieczników szklanych przerwany drucik wewnątrz, widoczny gołym okiem.
Sprawdzanie wizualne: co widać gołym okiem?
Zanim sięgniesz po multimetr, zawsze warto najpierw rzucić okiem na sam bezpiecznik. W wielu przypadkach, zwłaszcza w tych przezroczystych, szklanych, od razu widać przerwany, stopiony drucik w środku. To jest najprostsza i najszybsza diagnoza bezpiecznik jest przepalony. W bezpiecznikach samochodowych (płaskich) czasem widać stopioną plastikową obudowę lub ciemne przebarwienia w miejscu, gdzie powinien być widoczny metalowy element przewodzący. Niestety, nie zawsze uszkodzenie jest tak oczywiste, dlatego multimetr jest niezastąpiony.
Multimetr Twój niezawodny pomocnik: Jak go przygotować?
Multimetr to podstawowe narzędzie każdego, kto choć trochę interesuje się elektryką. Do sprawdzenia bezpiecznika jest wręcz idealny. Pokażę Ci, jak go prawidłowo ustawić.

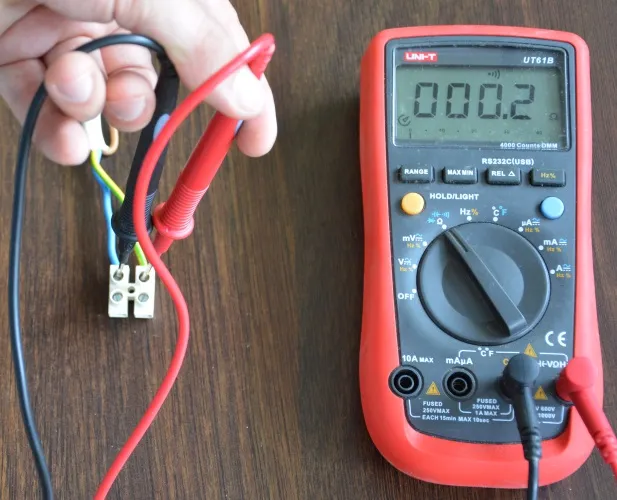

Wybór odpowiedniej funkcji: Test ciągłości obwodu (brzęczyk) to Twój najlepszy przyjaciel
Moim zdaniem, do sprawdzania bezpieczników najlepsza jest funkcja testu ciągłości obwodu, często oznaczana symbolem diody lub głośniczka (brzęczyka). Dlaczego? Bo jest szybka i intuicyjna. Kiedy przyłożysz sondy multimetru do dwóch końców sprawnego bezpiecznika, miernik wyda sygnał dźwiękowy (brzęczyk) i/lub pokaże bardzo niską wartość rezystancji (bliską 0 Ω). Jeśli bezpiecznik jest przepalony, nie usłyszysz żadnego dźwięku, a na wyświetlaczu pojawi się "1" lub "OL" (Open Loop), co oznacza przerwany obwód.
Alternatywa: Ustawienie pomiaru rezystancji (Ω)
Jeśli Twój multimetr nie ma funkcji brzęczyka, możesz użyć pomiaru rezystancji. Ustaw pokrętło na najniższy zakres pomiaru rezystancji, zazwyczaj 200 Ω. Następnie przyłóż sondy do końcówek bezpiecznika. Sprawny bezpiecznik powinien pokazać wartość bliską 0 Ω (np. 0.1-0.5 Ω, w zależności od miernika i bezpiecznika). Przepalony bezpiecznik wskaże "1" lub "OL", co oznacza, że obwód jest otwarty i nie ma przepływu prądu.
Bezpieczeństwo przede wszystkim: 3 zasady, których nie wolno złamać przed pomiarem
Zawsze powtarzam moim klientom: bezpieczeństwo to podstawa. Praca z prądem, nawet przy tak prostej czynności jak sprawdzanie bezpiecznika, wymaga ostrożności. Oto trzy zasady, których nigdy nie wolno łamać:
- Odłącz zasilanie w obwodzie: Zanim zaczniesz cokolwiek robić, upewnij się, że obwód, w którym znajduje się bezpiecznik, jest całkowicie odłączony od zasilania. Wyłącz główne zasilanie, odłącz akumulator w samochodzie lub wyciągnij wtyczkę urządzenia z gniazdka. To absolutna podstawa, aby uniknąć porażenia prądem.
- Wyjmij bezpiecznik z gniazda: Zawsze wyjmuj bezpiecznik z jego gniazda przed pomiarem. Pomiar bezpiecznika, który jest nadal w obwodzie, może dać fałszywe odczyty z powodu równoległych ścieżek prądu w instalacji. Dodatkowo, wyjęcie bezpiecznika eliminuje ryzyko przypadkowego zwarcia podczas dotykania sondami.
- Używaj narzędzi z izolowanymi uchwytami: Choć bezpiecznik jest mały, zawsze warto używać szczypiec lub innych narzędzi z izolowanymi rękojeściami, zwłaszcza podczas jego wyjmowania. To dodatkowa warstwa ochrony, która nigdy nie zaszkodzi.
Sprawdzanie bezpiecznika miernikiem: Praktyczny poradnik krok po kroku
Teraz, gdy wiesz, jak przygotować multimetr i jakie zasady bezpieczeństwa przestrzegać, przejdźmy do praktyki. To naprawdę proste!
Krok 1: Bezpieczne wyjęcie bezpiecznika z gniazda
Jak już wspomniałem, najpierw odłącz zasilanie. Następnie ostrożnie wyjmij bezpiecznik. W samochodach do bezpieczników płaskich często dołączone są małe szczypce, które ułatwiają ich wyjęcie. Bezpieczniki topikowe (tzw. "korki") w domowych instalacjach po prostu wykręcasz. Małe bezpieczniki szklane w urządzeniach RTV/AGD często wymagają użycia małego śrubokręta do otwarcia obudowy lub delikatnego podważenia.
Krok 2: Prawidłowe przyłożenie sond pomiarowych
Gdy masz bezpiecznik w ręku, przyłóż jedną sondę multimetru do jednego metalowego końca bezpiecznika, a drugą sondę do drugiego metalowego końca. Polaryzacja nie ma znaczenia, czyli nieistotne jest, która sonda (czerwona czy czarna) dotyka którego końca. Ważne jest, aby sondy miały pewny kontakt z metalowymi częściami bezpiecznika.
Krok 3: Interpretacja wyników: co oznacza sygnał dźwiękowy, a co cisza?
Jeśli używasz funkcji brzęczyka (test ciągłości):
- Sygnał dźwiękowy (brzęczenie): Gratulacje! Twój bezpiecznik jest sprawny. Oznacza to, że prąd może przez niego swobodnie przepływać.
- Brak sygnału dźwiękowego (cisza): Niestety, bezpiecznik jest przepalony. Obwód jest przerwany, a prąd nie może przez niego przejść.
Krok 4: Co oznaczają liczby na wyświetlaczu miernika? (0, 1, OL)
Jeśli mierzysz rezystancję (Ω), odczyty na wyświetlaczu będą wyglądać następująco:
| Odczyt na mierniku | Co oznacza |
|---|---|
| Wartość bliska 0 Ω (np. 0.1-0.5 Ω) | Bezpiecznik jest sprawny ma niską rezystancję, co pozwala na przepływ prądu. |
| "1" lub "OL" (Open Loop) | Bezpiecznik jest przepalony obwód jest otwarty, a rezystancja nieskończenie wysoka. |
Sprawdzanie bezpieczników w różnych instalacjach: Przykłady z życia
Chociaż ogólna zasada sprawdzania bezpieczników jest taka sama, istnieją pewne niuanse w zależności od miejsca ich zastosowania.
Jak szybko zdiagnozować bezpieczniki w samochodzie?
W samochodach najczęściej spotykamy bezpieczniki płaskie (ostrzowe). Mam dla Ciebie dwie sprawdzone metody ich diagnostyki.
Metoda 1: Test ciągłości po wyjęciu bezpiecznika (najpewniejsza)
To jest metoda, którą zawsze polecam, jeśli masz czas i możliwość. Po odłączeniu akumulatora (dla pełnego bezpieczeństwa, choć często wystarczy wyłączyć zapłon) i wyjęciu podejrzanego bezpiecznika z gniazda, wykonaj test ciągłości multimetrem, tak jak opisałem powyżej. Jest to najpewniejszy sposób, aby upewnić się co do jego stanu.
Metoda 2: Pomiar napięcia bez wyjmowania bezpiecznika (szybsza)
Jeśli zależy Ci na czasie, możesz spróbować tej metody. Przy włączonym zapłonie (silnik nie musi pracować), ustaw multimetr na pomiar napięcia DC (prądu stałego), zakres 20V. Przyłóż czarną sondę do masy pojazdu (np. do metalowej części karoserii), a czerwoną sondę kolejno do obu metalowych styków na górze bezpiecznika (te małe punkty, które wystają z obudowy). Jeśli bezpiecznik jest sprawny, na obu stykach powinieneś odczytać napięcie około 12V. Jeśli napięcie jest tylko na jednym styku, a na drugim brakuje, oznacza to, że bezpiecznik jest przepalony.
Jak sprawdzić bezpiecznik topikowy ("korek") w domowej skrzynce?
W starszych instalacjach domowych wciąż spotyka się bezpieczniki topikowe, potocznie zwane "korkami". Aby je sprawdzić, musisz najpierw wyłączyć główne zasilanie w domu, a następnie wykręcić podejrzany bezpiecznik. Następnie wykonaj test ciągłości multimetrem, tak jak w przypadku innych bezpieczników. Sprawny "korek" wykaże ciągłość, przepalony nie. W nowoczesnych instalacjach dominują wyłączniki nadprądowe (tzw. "eski"), które sygnalizują zadziałanie opadniętą dźwignią. Ich uszkodzenie jest rzadkie, a ich diagnostyka miernikiem zazwyczaj nie jest konieczna.
Diagnostyka małych bezpieczników szklanych (w urządzeniach RTV/AGD)
Małe bezpieczniki szklane są powszechne w wielu urządzeniach elektronicznych, od mikrofalówek po telewizory. Ich sprawdzenie również wymaga odłączenia urządzenia od prądu, a następnie ostrożnego wyjęcia bezpiecznika (często z użyciem małego śrubokręta do otwarcia komory bezpiecznikowej). Wizualna ocena jest tu często bardzo skuteczna, bo przerwany drucik jest zazwyczaj dobrze widoczny. Jeśli jednak masz wątpliwości, test ciągłości multimetrem szybko je rozwieje.
Co dalej po teście? Wymiana bezpiecznika i dalsze kroki
Po przeprowadzeniu testu miernikiem, masz dwie możliwości: bezpiecznik jest sprawny albo przepalony. Każda z nich wymaga innych działań.
Bezpiecznik jest sprawny, a urządzenie nadal nie działa: gdzie szukać przyczyny?
Jeśli bezpiecznik okazał się sprawny, a urządzenie nadal odmawia posłuszeństwa, to znak, że problem leży gdzie indziej. Z mojego doświadczenia wynika, że najczęściej są to:
- Uszkodzenie samego urządzenia: Może to być awaria wewnętrznych komponentów, silnika, elektroniki sterującej.
- Problem z okablowaniem: Przerwany przewód, luźne połączenie, uszkodzona wtyczka.
- Inna usterka w obwodzie: Może to być problem z gniazdkiem, włącznikiem, innym elementem instalacji elektrycznej.
W takich sytuacjach, jeśli nie masz odpowiedniej wiedzy i doświadczenia, najlepiej skonsultować się ze specjalistą.
Bezpiecznik jest przepalony: jak dobrać i wymienić go na nowy?
Jeśli test wykazał, że bezpiecznik jest przepalony, należy go wymienić. Kluczowe jest, aby nowy bezpiecznik miał identyczne parametry jak ten uszkodzony. Zwróć szczególną uwagę na wartość prądu znamionowego, wyrażoną w amperach (A) np. 10A, 20A. Ważny jest również typ bezpiecznika (szklany, topikowy, płaski) oraz jego rozmiar. Wymiana jest prosta: po prostu włóż nowy bezpiecznik w miejsce starego, upewniając się, że jest dobrze osadzony. Pamiętaj, aby zawsze robić to przy odłączonym zasilaniu!
Uwaga: Co zrobić, gdy nowy bezpiecznik od razu się przepala?
To bardzo ważna kwestia. Jeśli po wymianie bezpiecznika na nowy, ten również od razu się przepala, to jest to wyraźny sygnał, że w obwodzie występuje poważniejsza usterka najprawdopodobniej zwarcie lub trwałe przeciążenie. W takiej sytuacji nigdy nie próbuj zakładać bezpiecznika o wyższym amperażu! Jest to niezwykle niebezpieczne, ponieważ może doprowadzić do przegrzania przewodów, uszkodzenia urządzenia, a nawet pożaru. W takim przypadku konieczna jest natychmiastowa diagnoza i naprawa przez wykwalifikowanego elektryka lub serwisanta.
Najczęstsze błędy podczas sprawdzania bezpieczników: Czego unikać?
Jako ekspert, widziałem wiele błędów popełnianych przez osoby, które próbowały samodzielnie diagnozować usterki. Oto najczęstsze z nich, których powinieneś unikać.
Pomiar w obwodzie pod napięciem: dlaczego to niebezpieczne?
To chyba najpoważniejszy błąd. Pomiar bezpiecznika, który jest nadal podłączony do zasilania, jest nie tylko niebezpieczny dla zdrowia (ryzyko porażenia prądem), ale także może uszkodzić Twój multimetr. Dodatkowo, jak już wspomniałem, może dać fałszywe odczyty, ponieważ multimetr zmierzy rezystancję całego obwodu, a nie tylko samego bezpiecznika.
Błędne ustawienie multimetru i jego konsekwencje
Niewłaściwe ustawienie multimetru to kolejna pułapka. Jeśli ustawisz go na pomiar napięcia zamiast rezystancji lub ciągłości, otrzymasz błędny odczyt lub w ogóle żaden. Co więcej, próba pomiaru rezystancji w obwodzie pod napięciem przy niewłaściwym ustawieniu miernika może prowadzić do jego uszkodzenia, a nawet spalenia wewnętrznych bezpieczników multimetru.
Przeczytaj również: Wyłącznik B16: Podłącz prawidłowo! Bezpieczeństwo i przepisy SEP
Niewłaściwa interpretacja wyników: pułapki dla początkujących
Nawet jeśli pomiar zostanie wykonany prawidłowo, początkujący mogą mieć problem z interpretacją wyników:
- Mylenie "1" lub "OL" z poprawnym odczytem: Niektórzy myślą, że "1" na wyświetlaczu oznacza "jeden ohm" i że bezpiecznik jest sprawny. Pamiętaj, że "1" lub "OL" oznacza przerwany obwód.
- Ignorowanie sygnału dźwiękowego: Funkcja brzęczyka jest tak prosta, że czasem ludzie ją ignorują, szukając skomplikowanych odczytów. Jeśli brzęczy, bezpiecznik jest dobry!
- Brak sprawdzenia obu końców bezpiecznika: Upewnij się, że sondy mają pewny kontakt z metalowymi częściami bezpiecznika. Czasem słaby kontakt może dać fałszywy odczyt "OL".
