Ten artykuł to Twój kompleksowy przewodnik po lokalizacji skrzynek bezpieczników w Fordzie Fiesta Mk7, od rocznika 2008 do 2017. Dowiesz się, gdzie dokładnie szukać bezpieczników w kabinie i pod maską, jak interpretować schematy oraz jak bezpiecznie wymienić przepalony element, aby szybko przywrócić sprawność swojego pojazdu.
Dwie główne skrzynki bezpieczników w Fordzie Fiesta Mk7 gdzie ich szukać i co warto wiedzieć
- W Fordzie Fiesta Mk7 (2008-2017) znajdziesz dwie skrzynki bezpieczników: jedną w kabinie pasażerskiej, za schowkiem, drugą w komorze silnika, blisko akumulatora.
- Dostęp do skrzynki w kabinie wymaga opuszczenia schowka pasażera, a do tej pod maską zdjęcia plastikowej osłony.
- Najpewniejszym źródłem schematu bezpieczników jest instrukcja obsługi pojazdu, gdyż oznaczenia mogą różnić się w zależności od wersji i roku produkcji.
- Najczęściej przepala się bezpiecznik od gniazda zapalniczki (12V), a do wymiany zawsze używaj bezpiecznika o identycznym amperażu.
- Do bezpiecznej wymiany bezpiecznika zaleca się użycie specjalnego chwytaka, często dołączonego do zestawu lub znajdującego się w skrzynce.
Dlaczego zlokalizowanie bezpieczników w Fieście Mk7 bywa wyzwaniem?
W Fordzie Fiesta Mk7, podobnie jak w wielu nowoczesnych samochodach, bezpieczniki są celowo ukryte, co ma chronić je przed uszkodzeniami i zanieczyszczeniami. Niestety, dla przeciętnego kierowcy może to sprawiać pewne trudności w ich zlokalizowaniu. Jedna skrzynka znajduje się w kabinie pasażerskiej, sprytnie schowana za schowkiem, natomiast druga, znacznie większa, umieszczona jest pod maską, w komorze silnika. Brak czytelnych schematów na samych pokrywach skrzynek to kolejny element, który może utrudniać szybką identyfikację. Właśnie dlatego tak ważne jest, aby wiedzieć, gdzie dokładnie szukać i jak uzyskać do nich dostęp.

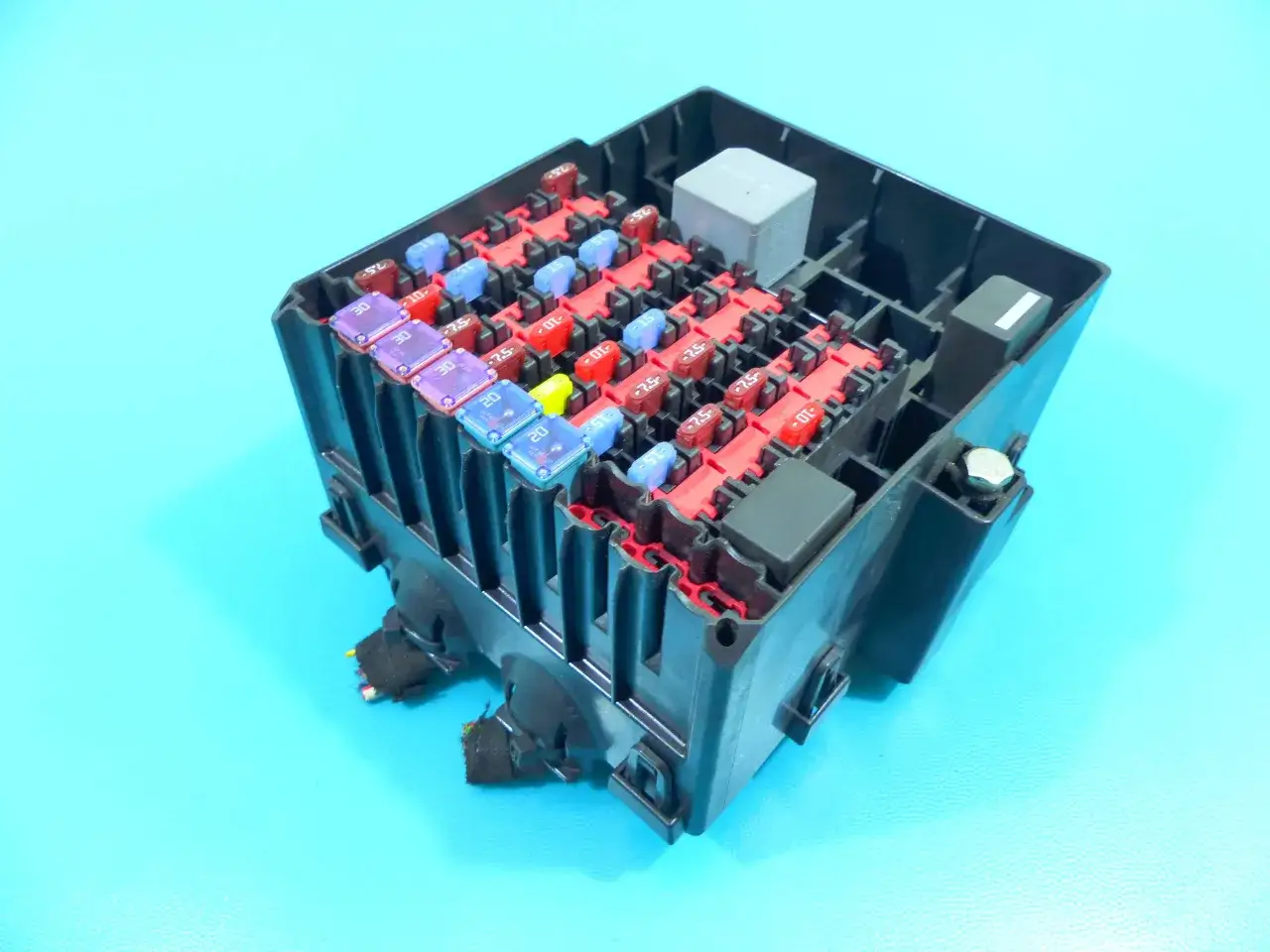

Bezpieczniki w kabinie pasażerskiej: Jak je znaleźć?
Dostęp do Centralnej Skrzynki Bezpieczników (CJB), znajdującej się w kabinie pasażerskiej Forda Fiesta Mk7, wymaga kilku prostych kroków. Nie obawiaj się, to nic skomplikowanego, a ja przeprowadzę Cię przez cały proces.
- Otwórz schowek pasażera: Zwyczajnie otwórz schowek, jakbyś chciał wyjąć z niego dokumenty czy inne przedmioty.
- Opróżnij schowek: Dla ułatwienia dostępu i uniknięcia rozsypania zawartości, najlepiej jest całkowicie opróżnić schowek.
- Ściśnij boczne ścianki: Delikatnie, ale zdecydowanie ściśnij boczne ścianki schowka do wewnątrz. Zauważysz, że po bokach znajdują się ograniczniki, które trzymają schowek w pozycji poziomej. Ściśnięcie pozwoli im się uwolnić.
- Opuść schowek: Po ściśnięciu ścianek, schowek opuści się całkowicie w dół, odsłaniając przestrzeń za nim.
- Zlokalizuj panel z bezpiecznikami: Bezpośrednio za opuszczonym schowkiem zobaczysz czarny panel z rzędem bezpieczników. To właśnie Centralna Skrzynka Bezpieczników, zawierająca bezpieczniki odpowiedzialne za wiele funkcji wnętrza pojazdu.

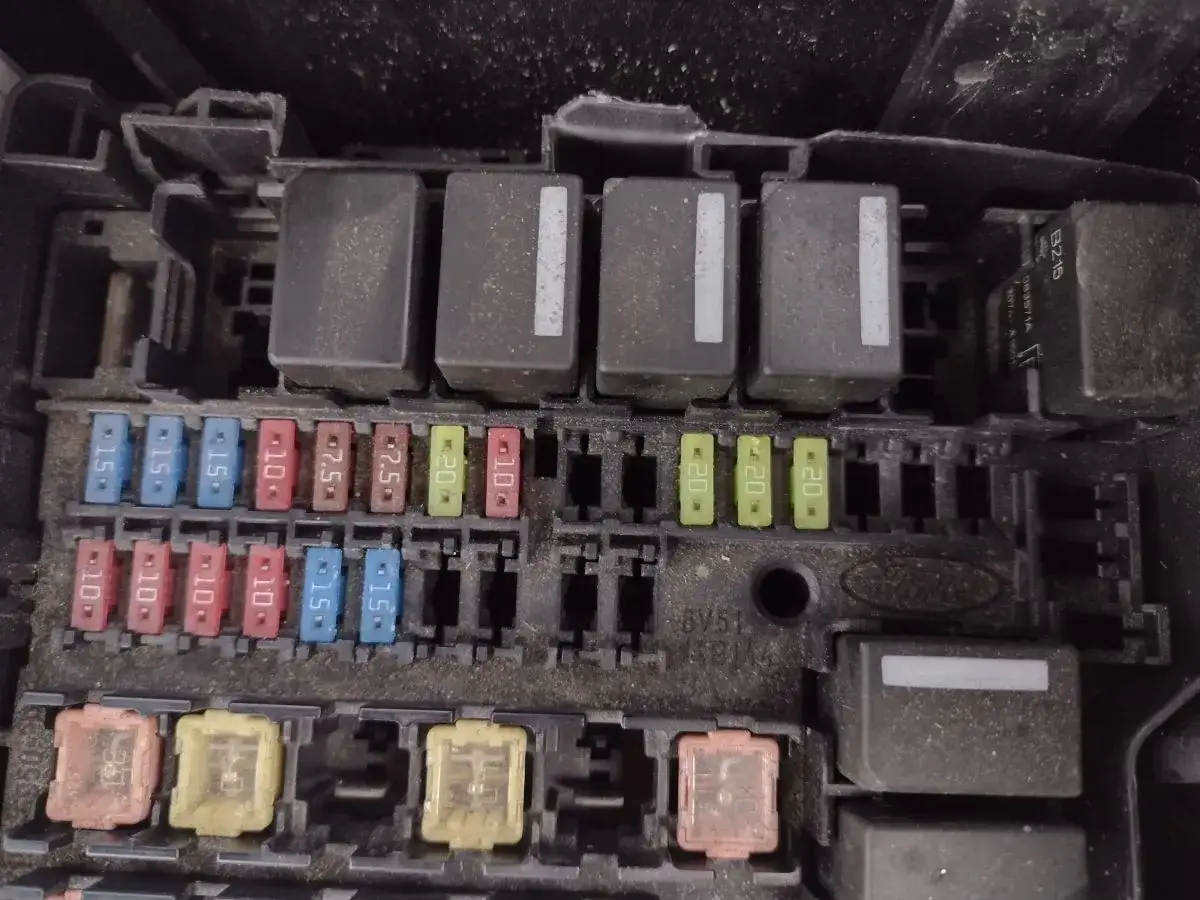

Druga skrzynka bezpieczników: W komorze silnika
Druga, równie ważna skrzynka bezpieczników, znana jako Skrzynka Rozdziału Mocy Akumulatora (BJB), znajduje się w komorze silnika. Zazwyczaj umiejscowiona jest po prawej stronie, patrząc od przodu samochodu, w pobliżu akumulatora. Jest ona chroniona dużą, czarną, plastikową osłoną, którą należy zdjąć, aby uzyskać dostęp do bezpieczników i przekaźników.
Aby bezpiecznie zdjąć osłonę:
- Zlokalizuj zatrzaski: Osłona jest zazwyczaj mocowana za pomocą kilku plastikowych zatrzasków lub klipsów.
- Delikatnie odepnij zatrzaski: Użyj płaskiego śrubokręta lub po prostu palców, aby ostrożnie odpiąć każdy zatrzask.
- Zdejmij osłonę: Po odpięciu wszystkich zatrzasków, osłonę można łatwo zdjąć, odsłaniając wnętrze skrzynki.
Co oprócz bezpieczników znajdziesz w tej skrzynce? Rola przekaźników
W skrzynce bezpieczników w komorze silnika, oprócz samych bezpieczników, znajdziesz również przekaźniki. Przekaźniki to nic innego jak elektryczne przełączniki, które pozwalają na sterowanie większymi prądami (np. do rozrusznika, wentylatora chłodnicy czy pompy paliwa) za pomocą znacznie mniejszych sygnałów elektrycznych. Są one kluczowe dla prawidłowego działania wielu systemów pojazdu, a ich awaria może objawiać się w podobny sposób jak przepalony bezpiecznik, choć ich wymiana jest zazwyczaj nieco bardziej skomplikowana.

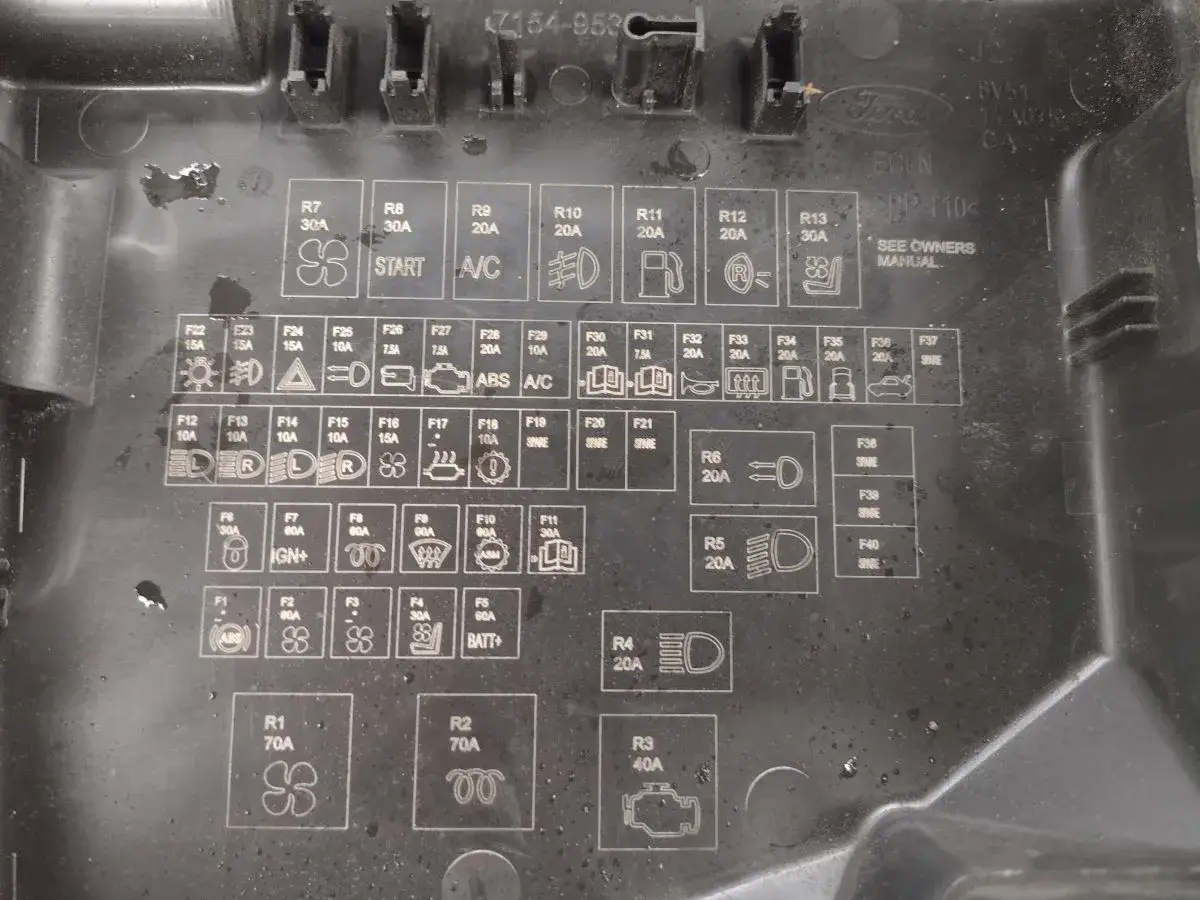

Jak rozszyfrować schemat bezpieczników i znaleźć ten właściwy?
Rozszyfrowanie schematu bezpieczników to klucz do szybkiego rozwiązania problemu. Moje doświadczenie podpowiada, że najpewniejszym i najbardziej wiarygodnym źródłem schematu bezpieczników jest zawsze instrukcja obsługi pojazdu. Tam znajdziesz dokładne rozpiski dla Twojej konkretnej wersji Forda Fiesta Mk7. Muszę Cię ostrzec przed poleganiem wyłącznie na schematach znalezionych online. W internecie krąży wiele grafik i tabel, ale mogą one różnić się w zależności od wersji wyposażenia, silnika, a co najważniejsze od roku produkcji. Pamiętaj, że Fiesta Mk7 przeszła facelifting w 2013 roku, co mogło wprowadzić zmiany w układzie elektrycznym i rozmieszczeniu bezpieczników. Błędna identyfikacja może prowadzić do niepotrzebnej frustracji, a nawet uszkodzenia innych elementów.
Najczęściej poszukiwane bezpieczniki w Fieście Mk7 i ich typowe oznaczenia
Z mojego doświadczenia wynika, że niektóre bezpieczniki są poszukiwane znacznie częściej niż inne. Oto lista tych, które najczęściej sprawiają problemy w Fordzie Fiesta Mk7:
- Gniazdo zapalniczki / Gniazdo 12V: To absolutny rekordzista, jeśli chodzi o przepalenia! Najczęściej oznaczany jako F6 lub F9 (w zależności od schematu) i ma wartość 15A lub 20A. Często problemem są uszkodzone ładowarki czy urządzenia o zbyt dużym poborze prądu.
- Radio / System multimedialny: Odpowiedzialny za zasilanie radia, wyświetlacza i innych funkcji multimedialnych.
- Pompa paliwa: Jej awaria uniemożliwi uruchomienie silnika.
- Światła mijania / drogowe: Jeśli nagle przestają świecić, warto sprawdzić odpowiednie bezpieczniki.
- Wycieraczki przednie / tylne: Ważne dla bezpieczeństwa, zwłaszcza podczas deszczu.
- Centralny zamek: Problemy z otwieraniem lub zamykaniem drzwi mogą wskazywać na ten bezpiecznik.
Praktyczny poradnik: Bezpieczna wymiana przepalonego bezpiecznika
Wymiana przepalonego bezpiecznika to jedna z najprostszych czynności serwisowych, jaką możesz wykonać samodzielnie. Pamiętaj jednak o kilku zasadach bezpieczeństwa, aby wszystko przebiegło sprawnie i bezproblemowo.
Niezbędne narzędzia: Czy potrzebujesz czegoś więcej niż własnych rąk?
Choć teoretycznie można próbować wyciągnąć bezpiecznik palcami, zdecydowanie zalecam użycie specjalnego plastikowego chwytaka do bezpieczników. To małe, ale niezwykle przydatne narzędzie, które ułatwia precyzyjne wyjęcie bezpiecznika, minimalizując ryzyko uszkodzenia innych elementów. Często taki chwytak jest dołączony do zestawu nowych bezpieczników lub znajdziesz go w jednej ze skrzynek bezpieczników w samochodzie.

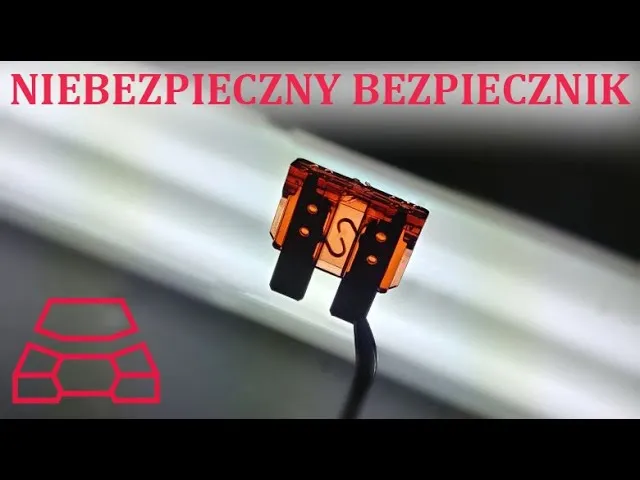

Jak rozpoznać przepalony bezpiecznik na pierwszy rzut oka?
Rozpoznanie przepalonego bezpiecznika jest zazwyczaj proste. W bezpieczniku typu ostrzowego (najpopularniejszym w Fieście Mk7) powinieneś zobaczyć cienki drucik łączący dwie metalowe nóżki. Jeśli ten drucik jest przerwany, stopiony, lub jeśli plastikowa obudowa bezpiecznika jest osmolona lub wyraźnie stopiona to znak, że bezpiecznik jest przepalony i wymaga wymiany.
Procedura wymiany: Kluczowe zasady, o których musisz pamiętać
Gdy już zlokalizowałeś przepalony bezpiecznik, oto jak bezpiecznie go wymienić:
- Zidentyfikuj obwód i bezpiecznik: Na podstawie objawów (np. brak działania gniazda 12V) i schematu bezpieczników, upewnij się, który bezpiecznik jest odpowiedzialny za dany obwód.
- Wyłącz zapłon i urządzenia elektryczne: To kluczowy krok bezpieczeństwa! Upewnij się, że zapłon jest wyłączony, a wszystkie urządzenia elektryczne w pojeździe (radio, światła itp.) są wyłączone.
- Wyjmij przepalony bezpiecznik: Używając chwytaka, delikatnie, ale pewnie wyciągnij przepalony bezpiecznik z gniazda.
- Włóż nowy bezpiecznik: Włóż nowy bezpiecznik o identycznej wartości amperażu (oznaczonej liczbą na bezpieczniku, np. 15A, 20A) w to samo miejsce. Upewnij się, że jest dobrze osadzony.
- Sprawdź działanie obwodu: Włącz zapłon i sprawdź, czy obwód, który wcześniej nie działał, teraz funkcjonuje poprawnie.
Przeczytaj również: Bezpiecznik B10: Ile Watów Obsłuży? Pełny Przewodnik po Mocy i Bezpieczeństwie
Najważniejsza zasada: Nigdy nie zastępuj bezpiecznika innym o wyższym amperażu
To jest absolutnie najważniejsza zasada, której musisz przestrzegać podczas wymiany bezpieczników. Zawsze wymieniaj przepalony bezpiecznik na nowy o identycznej wartości amperażu.
Użycie bezpiecznika o wyższej wartości amperażu jest niezwykle niebezpieczne. Bezpiecznik ma za zadanie chronić instalację elektryczną przed przeciążeniem. Jeśli włożysz mocniejszy bezpiecznik, nie przepali się on w momencie, gdy prąd będzie zbyt wysoki, co może doprowadzić do przegrzania przewodów, uszkodzenia drogich podzespołów elektrycznych, a w skrajnych przypadkach nawet do pożaru pojazdu. Nie ryzykuj bezpieczeństwo jest najważniejsze!
