W dzisiejszych czasach kuchnia to już nie tylko miejsce do przygotowywania posiłków, ale prawdziwe centrum dowodzenia w każdym domu. Naszpikowana nowoczesnymi urządzeniami AGD, takimi jak płyty indukcyjne, piekarniki z funkcją pary, zmywarki czy ekspresy do kawy, stała się jednym z najbardziej wymagających energetycznie pomieszczeń. Właśnie dlatego prawidłowy dobór zabezpieczeń elektrycznych, czyli popularnych bezpieczników, jest absolutnie kluczowy. Niewłaściwie zaprojektowana instalacja może prowadzić nie tylko do irytującego "wybijania korków", ale przede wszystkim do poważnych zagrożeń, takich jak porażenie prądem czy pożar. W tym artykule, jako Nikodem Wilk, podzielę się z Wami konkretnymi, praktycznymi informacjami, które pomogą Wam zaplanować bezpieczną i funkcjonalną instalację elektryczną w kuchni, niezależnie od tego, czy budujecie nowy dom, czy modernizujecie stary.
Jakie zabezpieczenia elektryczne wybrać do kuchni, aby sprzęt działał bezpiecznie i bezawaryjnie?
- W instalacji kuchennej kluczowe są wyłączniki nadprądowe (ochrona przed zwarciem/przeciążeniem) oraz wyłączniki różnicowoprądowe (RCD, ochrona przed porażeniem).
- Do obwodów gniazd i oświetlenia stosuje się wyłączniki nadprądowe typu B, natomiast do urządzeń z wysokim prądem rozruchowym (płyta indukcyjna, silniki) typu C.
- Wszystkie obwody gniazd w kuchni muszą być chronione wyłącznikiem różnicowoprądowym (RCD) o czułości 30 mA, najlepiej typu A.
- Nowoczesna kuchnia wymaga minimum 5-7 wydzielonych obwodów dla sprzętów o mocy powyżej 2000 W (płyta, piekarnik, zmywarka, lodówka, gniazda nadblatowe, oświetlenie).
- Płyta indukcyjna zasilana 400V wymaga zabezpieczenia 3x C16, natomiast 230V C16 do C32, zawsze typu C.
- Piekarnik, zmywarka i lodówka powinny mieć dedykowane obwody zabezpieczone wyłącznikami B16, a oświetlenie B10.
Bezpieczniki w kuchni: dlaczego ich dobór jest kluczowy dla bezpieczeństwa?
Serce domu naszpikowane technologią: jak nowoczesne AGD obciąża Twoją instalację
Kiedyś kuchnia to był po prostu piec, lodówka i kilka gniazdek. Dziś to prawdziwe centrum technologiczne, gdzie obok siebie pracują płyta indukcyjna, piekarnik, zmywarka, mikrofalówka, ekspres do kawy, a często także robot kuchenny czy blender. Każde z tych urządzeń, zwłaszcza te o dużej mocy, takie jak płyta indukcyjna czy piekarnik, stanowi spore obciążenie dla instalacji elektrycznej. Stare instalacje, projektowane często kilkadziesiąt lat temu, zazwyczaj nie są przystosowane do tak wysokich wymagań energetycznych. To, co kiedyś wystarczało, dziś może okazać się niewystarczające i niebezpieczne.
Konsekwencje błędów: od irytującego "wybijania korków" po ryzyko pożaru
Niewłaściwy dobór zabezpieczeń w kuchni to prosta droga do problemów. Najmniej groźną, choć niezwykle irytującą konsekwencją jest częste "wybijanie korków", czyli wyłączanie się zabezpieczeń nadprądowych. Dzieje się tak, gdy prąd pobierany przez urządzenia przekroczy dopuszczalną wartość dla danego obwodu. Znacznie poważniejsze są jednak inne zagrożenia. Niewłaściwe zabezpieczenia mogą prowadzić do uszkodzeń drogiego sprzętu AGD, a w skrajnych przypadkach do przegrzewania się przewodów, zwarć, porażenia prądem, a nawet pożaru instalacji elektrycznej. Moim zdaniem, na bezpieczeństwie nie warto oszczędzać.

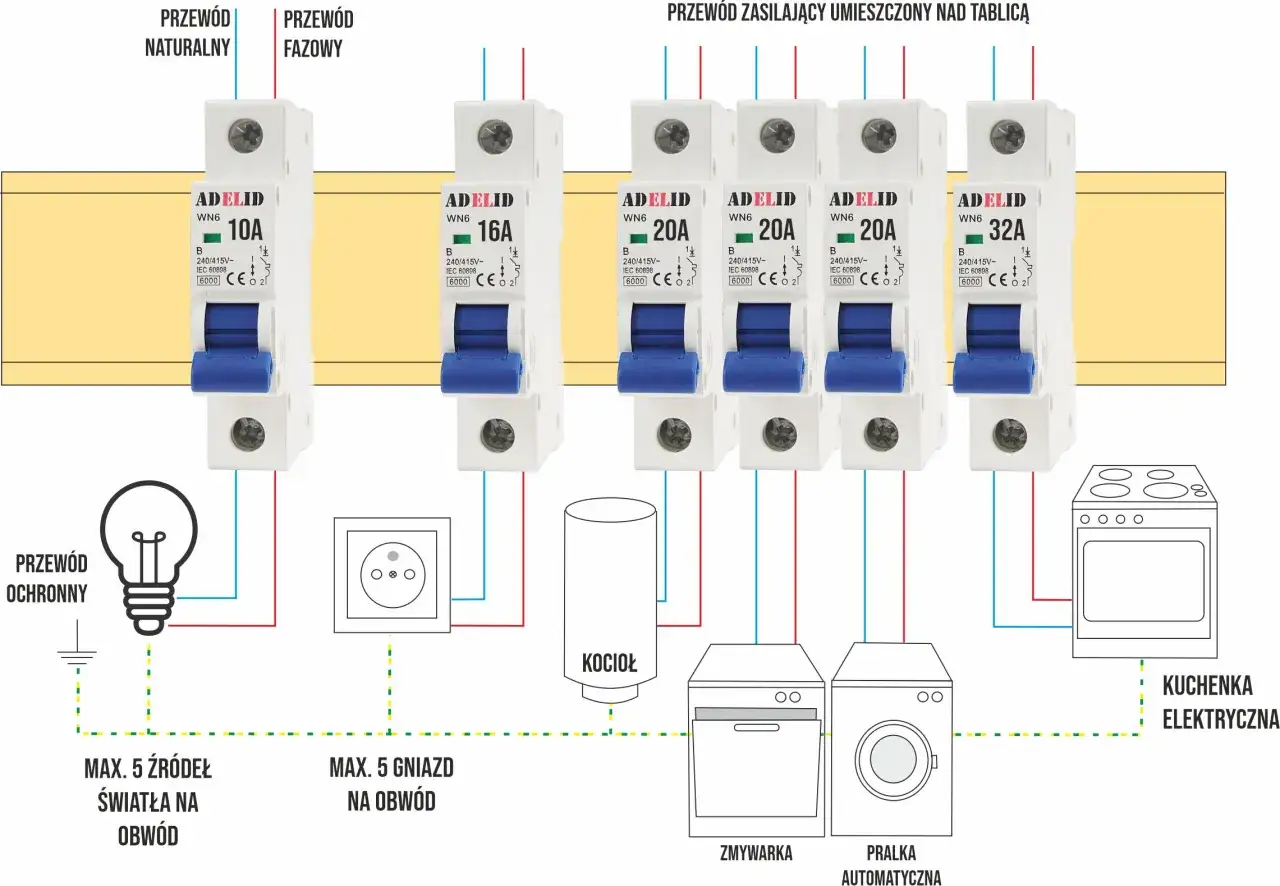

Fundamenty bezpieczeństwa: poznaj typy zabezpieczeń elektrycznych
Wyłącznik nadprądowy (eska) pierwsza linia obrony przed zwarciem i przeciążeniem
Wyłączniki nadprądowe, potocznie nazywane "eskami" lub bezpiecznikami automatycznymi, to podstawowe elementy każdej instalacji elektrycznej. Ich głównym zadaniem jest ochrona przewodów i podłączonych do nich urządzeń przed skutkami zwarć i przeciążeń. Gdy prąd w obwodzie przekroczy bezpieczną wartość (np. z powodu podłączenia zbyt wielu urządzeń lub awarii), wyłącznik automatycznie przerywa obwód, zapobiegając przegrzewaniu się kabli i potencjalnemu pożarowi. To pierwsza i niezwykle ważna linia obrony.
Wyłącznik różnicowoprądowy (różnicówka) Twój anioł stróż chroniący przed porażeniem
Wyłączniki różnicowoprądowe (RCD, popularne "różnicówki") pełnią zupełnie inną, ale równie krytyczną funkcję chronią ludzi przed porażeniem prądem elektrycznym. Działają na zasadzie pomiaru bilansu prądów płynących w obwodzie. Jeśli wykryją, że część prądu "ucieka" poza instalację (np. przez ciało człowieka, który dotknął uszkodzonego urządzenia), natychmiast odłączają zasilanie. Zgodnie z obowiązującymi normami w Polsce, wszystkie obwody gniazd wtykowych w kuchni muszą być chronione wyłącznikiem różnicowoprądowym o czułości 30 mA. Ja zawsze zalecam stosowanie RCD typu A, który reaguje zarówno na prądy przemienne, jak i pulsujące stałe, często generowane przez nowoczesne zasilacze sprzętu AGD.
Charakterystyka B czy C? Kluczowa różnica, która decyduje o stabilnej pracy AGD
Wybór odpowiedniej charakterystyki wyłącznika nadprądowego jest niezwykle ważny, zwłaszcza w kuchni. Rozróżniamy głównie dwie: B i C.- Charakterystyka B (szybka) jest przeznaczona do obwodów oświetleniowych i gniazd ogólnego użytku, gdzie nie występują duże prądy rozruchowe. Wyłącza się szybko przy niewielkim przekroczeniu prądu znamionowego.
- Charakterystyka C (zwłoczna) jest niezbędna do urządzeń z wyższym prądem rozruchowym, czyli takich, które w momencie włączenia pobierają znacznie więcej prądu niż podczas normalnej pracy. Dotyczy to przede wszystkim silników elektrycznych (np. w lodówce, zmywarce) oraz, co najważniejsze, płyt indukcyjnych. Zastosowanie "eski" typu B do płyty indukcyjnej niemal gwarantuje jej wyłączanie się przy każdym uruchomieniu, co jest bardzo frustrujące.

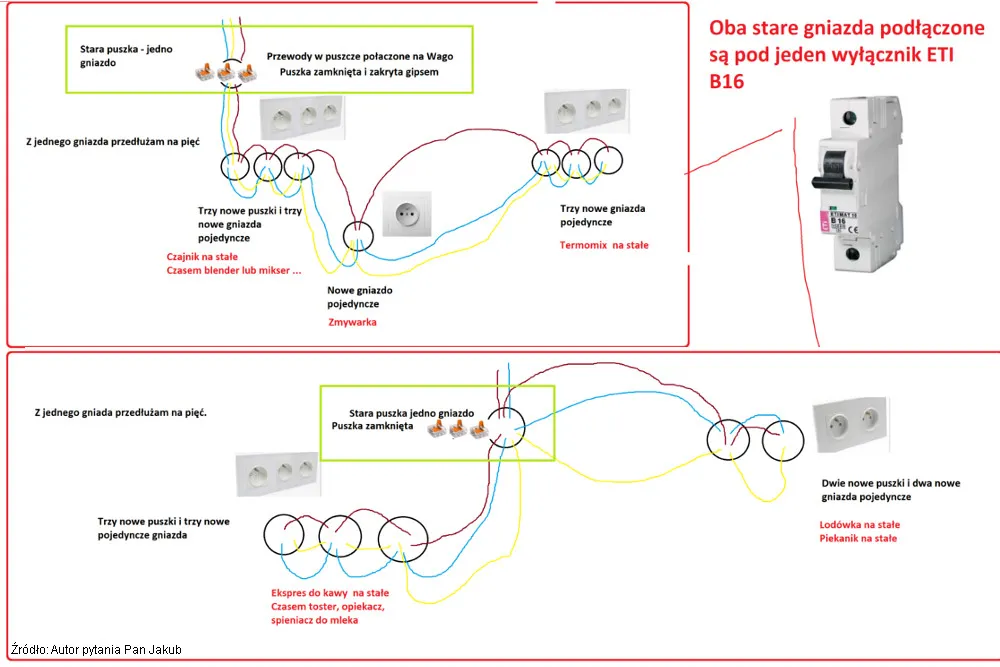

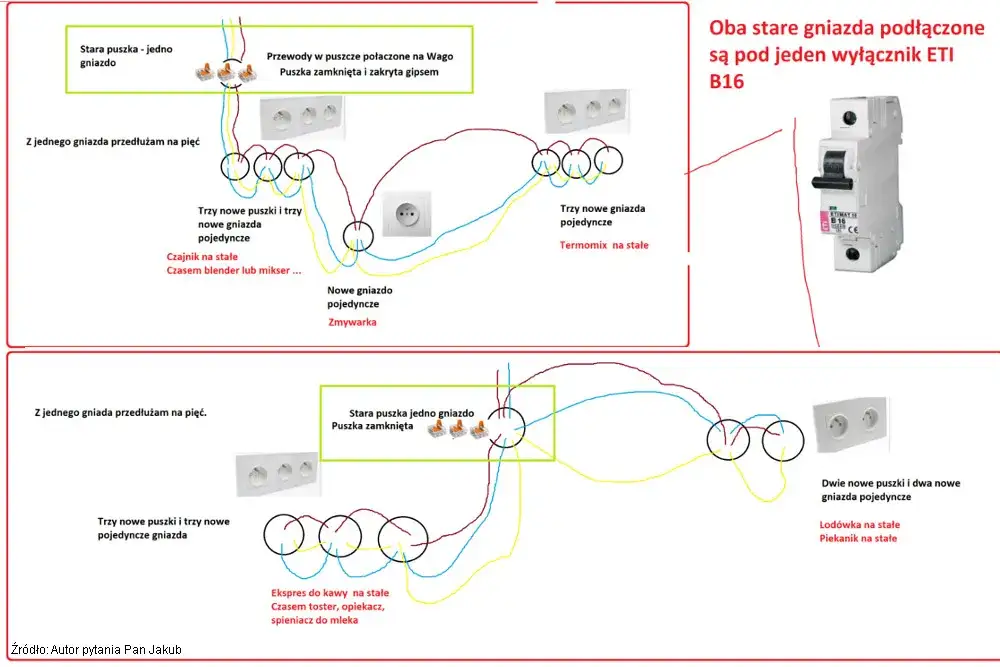

Planowanie instalacji: ile obwodów potrzebuje nowoczesna kuchnia?
Koniec z jednym bezpiecznikiem na wszystko dlaczego to już nie działa?
Czasy, gdy cała kuchnia była zasilana z jednego obwodu, minęły bezpowrotnie. Współczesne urządzenia AGD mają tak dużą moc, że próba zasilania ich wszystkich z jednego bezpiecznika skończyłaby się ciągłym wyłączaniem zasilania i frustracją. Co więcej, jest to po prostu niebezpieczne. Przewody w takim obwodzie byłyby stale przeciążone, co mogłoby prowadzić do ich przegrzewania i uszkodzenia izolacji. Nowoczesna kuchnia wymaga przemyślanego podziału na wydzielone obwody.
Zasada "jeden duży sprzęt = jeden obwód": Twoja lista must-have
Zgodnie z nowoczesnymi standardami i przepisami (m.in. norma SEP-E-002), urządzenia o mocy przekraczającej 2000 W powinny mieć wydzielone, dedykowane obwody. W praktyce oznacza to, że w kuchni musimy zaplanować minimum 5-7 takich obwodów. Oto moja lista "must-have":
- Płyta indukcyjna: Zawsze dedykowany obwód (lub obwody, jeśli trójfazowa).
- Piekarnik elektryczny: Dedykowany obwód.
- Zmywarka: Dedykowany obwód.
- Lodówka: Dedykowany obwód.
- Gniazda nadblatowe: Co najmniej dwa oddzielne obwody.
- Oświetlenie: Dedykowany obwód.
To absolutne minimum, które zapewni komfort i bezpieczeństwo użytkowania.
Gniazdka nadblatowe: Jak uniknąć ciemności po włączeniu czajnika i tostera jednocześnie?
Gniazda nadblatowe to miejsca, gdzie często jednocześnie pracują urządzenia o dużej mocy, takie jak czajnik elektryczny (ok. 2,2 kW), toster, ekspres do kawy czy mikrofalówka. Podłączenie ich wszystkich do jednego obwodu z zabezpieczeniem B16 (16A) niemal na pewno spowoduje jego przeciążenie i wyłączenie. Dlatego konieczne jest wydzielenie co najmniej dwóch, a najlepiej trzech obwodów dla gniazd nadblatowych. Każdy z nich powinien być zabezpieczony wyłącznikiem nadprądowym B16. To pozwoli na komfortowe i bezpieczne korzystanie z kilku urządzeń jednocześnie.
Oświetlenie też potrzebuje własnego zabezpieczenia mały detal, wielkie znaczenie
Obwód oświetleniowy, choć nie pobiera tak dużo prądu jak płyta indukcyjna, również powinien być oddzielny. Dzięki temu, w przypadku awarii lub zwarcia w obwodzie gniazd, nie zostaniemy pozbawieni światła w kuchni. Dla obwodu oświetleniowego w zupełności wystarcza wyłącznik nadprądowy B10. To mały detal, ale ma wielkie znaczenie dla komfortu i bezpieczeństwa.

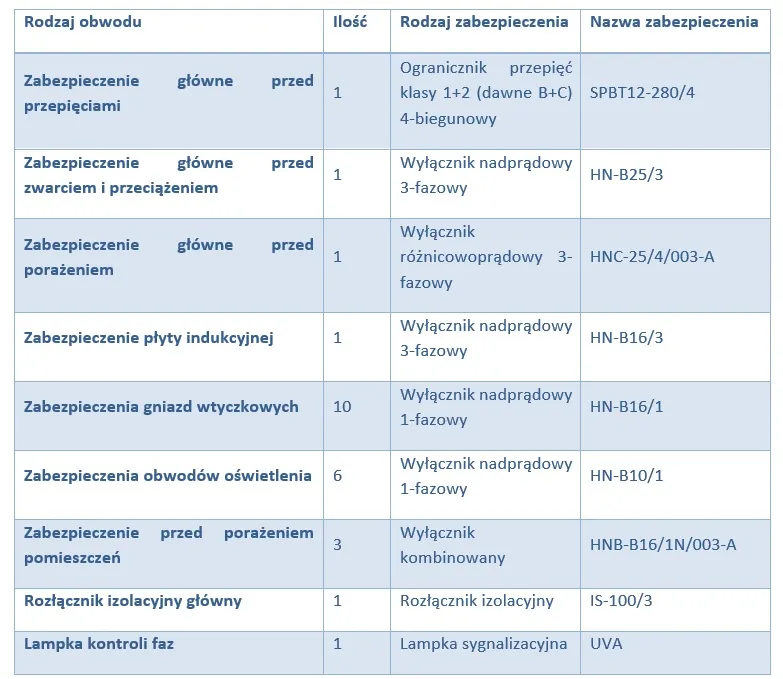

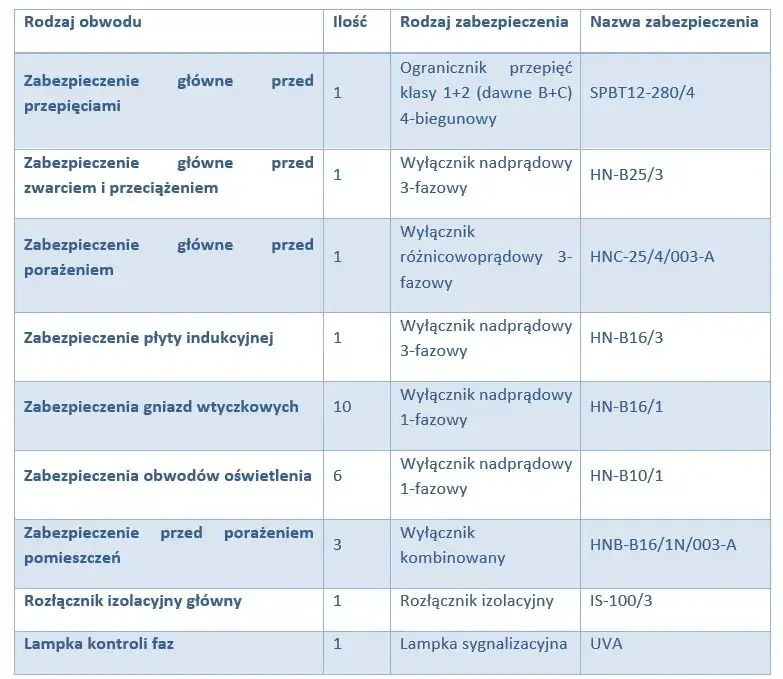

Dobór zabezpieczeń: jaki bezpiecznik do jakiego urządzenia AGD?
Przejdźmy do konkretów. Oto moje rekomendacje dotyczące doboru zabezpieczeń dla najpopularniejszych urządzeń AGD w kuchni.
Płyta indukcyjna królowa kuchni z apetytem na prąd
Zasilanie trójfazowe (400V) złoty standard i rekomendowane zabezpieczenie 3xC16
Jeśli masz możliwość podłączenia płyty indukcyjnej do instalacji trójfazowej (400V), to jest to moim zdaniem najlepsze rozwiązanie. Zapewnia stabilną pracę i równomierne obciążenie faz. Standardem i najczęściej rekomendowanym zabezpieczeniem dla płyt indukcyjnych zasilanych trójfazowo jest wyłącznik nadprądowy 3x C16. Oznacza to, że każda z trzech faz jest chroniona osobnym członem wyłącznika o charakterystyce C i prądzie znamionowym 16A.
Zasilanie jednofazowe (230V) kiedy wystarczy C16, a kiedy potrzebujesz C25 lub C32?
Płyty indukcyjne jednofazowe (230V) są popularne tam, gdzie nie ma dostępu do zasilania trójfazowego. Ich zabezpieczenie wymaga jednak większej uwagi ze względu na wysoki pobór prądu z jednej fazy.
- Dla płyt o mocy do 3,7 kW zazwyczaj wystarcza zabezpieczenie C16.
- Dla mocniejszych modeli, o mocy do 7,4 kW, konieczne jest zastosowanie wyłączników C20, C25, a nawet C32.
Piekarnik elektryczny jaki bezpiecznik zapewni mu bezproblemowe pieczenie?
Standardowy piekarnik elektryczny o mocy do 3,6 kW powinien mieć dedykowany obwód. Zazwyczaj wystarczające jest zabezpieczenie B16. Ważne jest, aby był to obwód wyłącznie dla piekarnika, aby uniknąć przeciążeń, gdy pracuje on z pełną mocą, a jednocześnie używamy innych urządzeń.
Zmywarka i lodówka standardowe, ale niezbędne zabezpieczenia dla komfortu i ciągłości pracy
Zmywarka, ze względu na grzałkę i silnik, również powinna mieć własny obwód. Zazwyczaj zabezpiecza się ją wyłącznikiem B16. Jeśli producent zmywarki zaleca charakterystykę C, należy to uwzględnić i zastosować C16. Lodówka, choć ma niewielką moc, jest urządzeniem, które pracuje nieprzerwanie i jest kluczowe dla przechowywania żywności. Dlatego moim zdaniem zasługuje na dedykowany obwód z zabezpieczeniem B16. Chroni to przed jej wyłączeniem w przypadku awarii lub przeciążenia innego urządzenia na wspólnym obwodzie, co mogłoby skutkować rozmrożeniem zawartości.
Gniazda ogólnego użytku i małe AGD bezpieczny standard B16 dla Twojej wygody
Dla obwodów gniazd ogólnego użytku, które zasilają mniejsze urządzenia AGD (np. mikser, blender, ładowarki), standardowym i bezpiecznym zabezpieczeniem jest wyłącznik B16. Pamiętajmy jednak o zasadzie podziału gniazd nadblatowych na co najmniej dwa obwody, o czym wspominałem wcześniej, aby uniknąć przeciążeń przy jednoczesnym używaniu czajnika i tostera.
Unikaj błędów: najczęstsze pomyłki w projektowaniu elektryki kuchennej
Pułapka nr 1: Zbyt mała liczba obwodów i "oszczędność", która się mści
To chyba najczęstszy błąd, jaki widzę w projektach, zwłaszcza tych "budżetowych". Pozorna oszczędność na etapie projektu, czyli zmniejszenie liczby wydzielonych obwodów, mści się później w codziennym użytkowaniu. Skutkuje to częstymi przeciążeniami, irytującym "wybijaniem korków", a w dłuższej perspektywie może prowadzić do uszkodzenia instalacji lub sprzętu. Pamiętajmy, że modernizacja instalacji po fakcie jest zawsze droższa i bardziej kłopotliwa niż prawidłowe zaplanowanie jej od początku.
Pułapka nr 2: Ignorowanie charakterystyki "C" przy indukcji i silnikach
Wielokrotnie spotykałem się z sytuacją, gdy płyta indukcyjna lub zmywarka "wybijała korki" przy każdym uruchomieniu, a problemem okazywał się źle dobrany wyłącznik nadprądowy o charakterystyce B zamiast C. Urządzenia z silnikami lub dużymi grzałkami (jak płyta indukcyjna) generują w momencie startu tzw. prąd rozruchowy, który jest znacznie wyższy niż prąd znamionowy. Charakterystyka C jest zaprojektowana tak, aby tolerować te chwilowe skoki prądu, podczas gdy charakterystyka B wyłączy obwód, uznając to za przeciążenie. Ignorowanie tej różnicy to błąd, który prowadzi do nieuzasadnionego wyłączania zabezpieczeń.Pułapka nr 3: Brak lub zły dobór wyłącznika różnicowoprądowego igranie z bezpieczeństwem
Brak wyłącznika różnicowoprądowego (RCD) lub jego niewłaściwy dobór (np. zbyt niska czułość lub niewłaściwy typ) to igranie z bezpieczeństwem domowników. Kuchnia to środowisko, gdzie woda i prąd często idą w parze, co zwiększa ryzyko porażenia. RCD o czułości 30 mA (i preferowany typ A) to absolutne minimum, które musi być obecne w każdym obwodzie gniazd wtykowych w kuchni. Jego brak lub nieprawidłowe działanie może mieć tragiczne konsekwencje.
Twoja checklista bezpiecznej instalacji elektrycznej w kuchni
Kluczowe zasady w pigułce: Od planu po dobór zabezpieczeń
Aby ułatwić Wam zapamiętanie najważniejszych zasad, przygotowałem krótką listę kontrolną:
- Zaplanuj odpowiednią liczbę obwodów: Pamiętaj o zasadzie "jeden duży sprzęt = jeden obwód" (płyta, piekarnik, zmywarka, lodówka, min. 2x gniazda nadblatowe, oświetlenie).
- Wybierz odpowiednie typy zabezpieczeń nadprądowych: B dla oświetlenia i gniazd ogólnych, C dla płyty indukcyjnej i urządzeń z silnikami.
- Nie zapomnij o wyłączniku różnicowoprądowym (RCD): Obowiązkowo 30 mA, typ A, dla wszystkich obwodów gniazd w kuchni.
- Dobierz amperaż: C16/C20/C25/C32 dla indukcji (zależnie od mocy), B16 dla piekarnika, zmywarki, lodówki i gniazd, B10 dla oświetlenia.
- Sprawdź przekroje przewodów: Muszą być odpowiednie do planowanych obciążeń i zabezpieczeń (np. 3x4mm² lub 3x6mm² dla mocnych płyt indukcyjnych).
Przeczytaj również: Koszt lampek LED: Czy obciążą rachunki? Sprawdź wyliczenia!
Dlaczego ostatnie słowo zawsze powinno należeć do elektryka z uprawnieniami?
Wszystkie informacje, które Wam przedstawiłem, mają charakter poradnikowy i edukacyjny. Są oparte na mojej wiedzy i doświadczeniu. Jednakże, projektowanie i wykonanie instalacji elektrycznej, zwłaszcza w tak wymagającym pomieszczeniu jak kuchnia, to zadanie dla profesjonalistów. Ostateczny projekt i wykonanie instalacji elektrycznej w kuchni zawsze powinny być powierzone wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami. Tylko on jest w stanie ocenić specyfikę Waszej instalacji, dobrać odpowiednie rozwiązania zgodnie z obowiązującymi normami i przepisami, a co najważniejsze zagwarantować bezpieczeństwo. Nie ryzykujcie, powierzcie to zadanie ekspertowi.
