Dobór odpowiednich bezpieczników do instalacji elektrycznej w garażu to znacznie więcej niż tylko techniczna formalność. To fundament bezpieczeństwa użytkowników, ochrona cennego sprzętu oraz gwarancja niezawodnego działania całej instalacji. Prawidłowo dobrane zabezpieczenia to inwestycja w spokój ducha i funkcjonalność, która pozwala uniknąć kosztownych awarii i, co najważniejsze, zagrożeń dla zdrowia i życia.

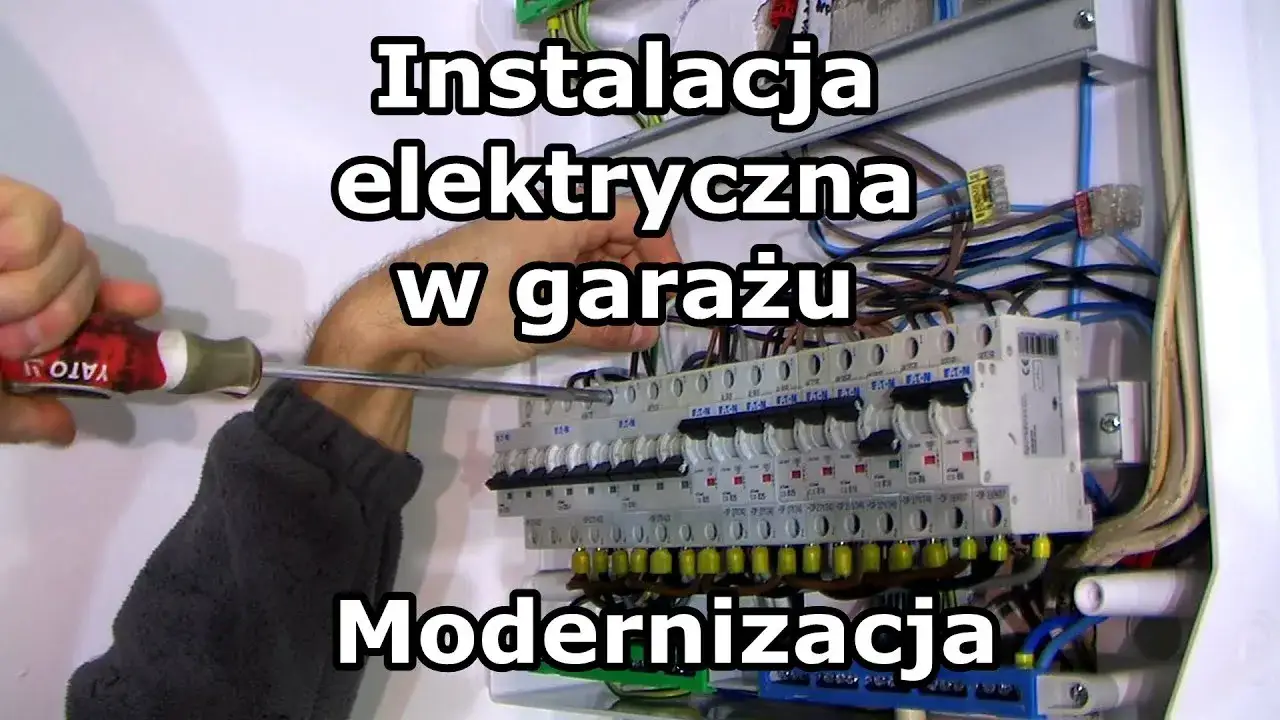

Bezpieczniki do garażu: kluczowe zasady doboru dla bezpieczeństwa i funkcjonalności instalacji
- Rodzaje zabezpieczeń: W garażu niezbędne są wyłączniki nadprądowe (MCB) chroniące przed zwarciami i przeciążeniami, wyłączniki różnicowoprądowe (RCD) dla ochrony przeciwporażeniowej oraz ochronniki przepięciowe (SPD) zabezpieczające sprzęt przed przepięciami.
- Typowe wartości i charakterystyki: Dla oświetlenia zazwyczaj stosuje się MCB B10 (1,5 mm²), dla gniazd 230V B16 (2,5 mm²), a dla gniazd 400V C16 (2,5 mm²) lub C20 (4 mm²), w zależności od mocy odbiorników. Charakterystyka "C" jest kluczowa dla urządzeń z dużym prądem rozruchowym.
- RCD 30mA to wymóg: Wyłącznik różnicowoprądowy o czułości 30mA jest obowiązkowy dla obwodów gniazd wtykowych. Zaleca się typ A, który chroni również przed pulsującymi prądami stałymi z nowoczesnej elektroniki.
- Specjalne zabezpieczenia: Ładowarki do samochodów elektrycznych (wallboxy) wymagają dedykowanego obwodu z MCB C20/C32 i RCD typu A lub B (jeśli ładowarka generuje prądy upływu DC). Instalacje fotowoltaiczne potrzebują dodatkowych zabezpieczeń DC i AC.
- Unikaj błędów: Nigdy nie "przewatuj" bezpiecznika, czyli nie stosuj zbyt dużej wartości prądowej w stosunku do przekroju przewodów. Zawsze dopasowuj zabezpieczenia do faktycznego obciążenia i przekroju przewodów, aby uniknąć przegrzewania i ryzyka pożaru.
Bezpieczniki do garażu: dlaczego ich dobór jest tak ważny?
Kiedy mówimy o bezpiecznikach w garażu, nie jest to temat, który można potraktować po macoszemu. W mojej praktyce widziałem wiele instalacji, gdzie oszczędności lub niewiedza doprowadziły do poważnych problemów. Prawidłowy dobór zabezpieczeń to absolutna podstawa, która decyduje o bezpieczeństwie i bezawaryjności całej instalacji elektrycznej. Bez tego, nawet najdroższe narzędzia czy nowoczesne samochody elektryczne nie będą bezpieczne.
Zrozumienie roli bezpieczników: Twoja pierwsza linia obrony przed awarią
W uproszczeniu, bezpieczniki to nic innego jak "strażnicy" Twojej instalacji elektrycznej. Ich głównym zadaniem jest odcięcie dopływu prądu w przypadku wystąpienia nieprawidłowości, takich jak przeciążenie obwodu czy zwarcie. Działają błyskawicznie, chroniąc zarówno przewody przed przegrzaniem, co mogłoby prowadzić do pożaru, jak i podłączone urządzenia przed uszkodzeniem. Wyłączniki różnicowoprądowe natomiast, stanowią kluczową linię obrony przed porażeniem prądem, reagując na nawet niewielkie upływy prądu do ziemi.
Konsekwencje złego wyboru: od spalonych urządzeń po ryzyko pożaru
Niewłaściwy dobór zabezpieczeń to prosta droga do poważnych problemów. Zbyt słaby bezpiecznik będzie często "wybijał", paraliżując pracę i frustrując. Gorzej, gdy bezpiecznik jest zbyt mocny w stosunku do przekroju przewodów to zjawisko, które nazywam "przewatowaniem". W takiej sytuacji przewody mogą się przegrzewać, izolacja topić, a w konsekwencji może dojść do zwarcia i pożaru. Nieprawidłowe lub brakujące zabezpieczenia różnicowoprądowe to z kolei bezpośrednie zagrożenie porażeniem prądem, które może mieć tragiczne skutki. Pamiętajmy, że bezpieczeństwo nie ma ceny.Garaż dziś to więcej niż miejsce na auto: nowe wyzwania dla instalacji elektrycznej
Współczesny garaż rzadko służy już tylko do parkowania samochodu. Coraz częściej staje się on domowym warsztatem, miejscem do majsterkowania, a nawet przestrzenią do ładowania pojazdów elektrycznych. Wiele osób decyduje się również na montaż instalacji fotowoltaicznej na dachu garażu. Wszystkie te zastosowania wymagają przemyślanej i solidnie zabezpieczonej instalacji elektrycznej. Duże obciążenia, specjalistyczne urządzenia i nowoczesna elektronika stawiają nowe wyzwania, którym musimy sprostać, dobierając odpowiednie bezpieczniki.

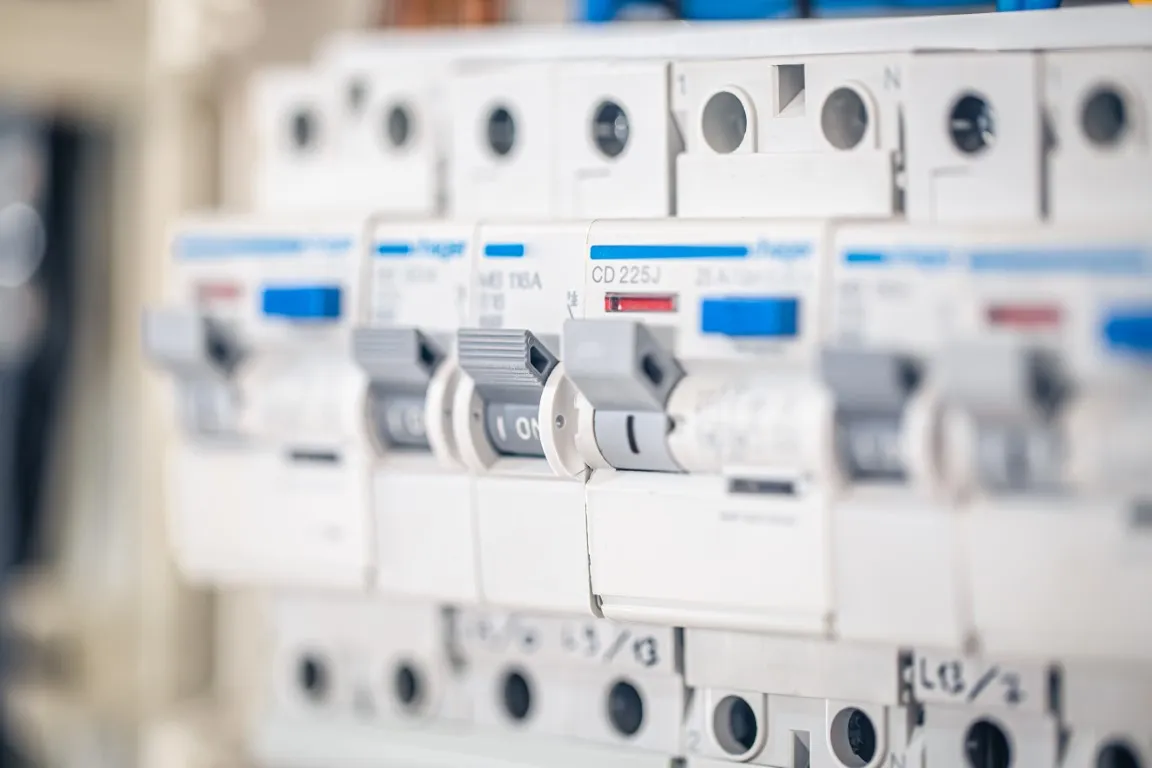

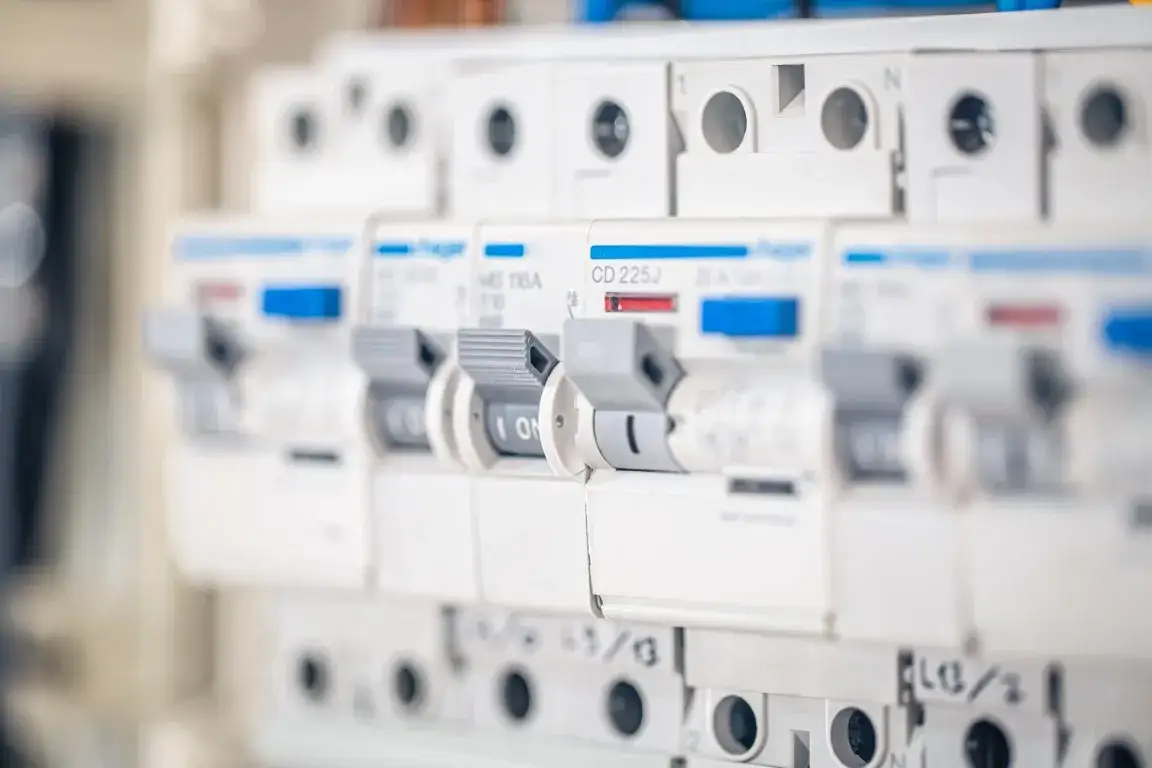

Kluczowe zabezpieczenia w rozdzielnicy garażowej
W każdej nowoczesnej rozdzielnicy garażowej powinny znaleźć się trzy podstawowe typy zabezpieczeń. Każde z nich pełni inną, ale równie ważną rolę, tworząc kompleksowy system ochrony Twojej instalacji i podłączonych do niej urządzeń.
Wyłącznik nadprądowy (MCB) strażnik przeciążeń i zwarć
Wyłącznik nadprądowy, potocznie nazywany "eską", to podstawowe zabezpieczenie każdego obwodu. Jego zadaniem jest ochrona przewodów i odbiorników przed skutkami przeciążeń (gdy podłączymy zbyt wiele urządzeń do jednego obwodu) oraz zwarć (gdy dojdzie do bezpośredniego połączenia fazy z neutralnym lub uziemieniem). Na rynku dostępne są różne charakterystyki wyłączników, z których najpopularniejsze w zastosowaniach domowych i garażowych są "B" i "C". Charakterystyka "B" reaguje szybciej na niewielkie przeciążenia, natomiast "C" jest bardziej tolerancyjna na krótkotrwałe, wysokie prądy rozruchowe, typowe dla silników czy spawarek.

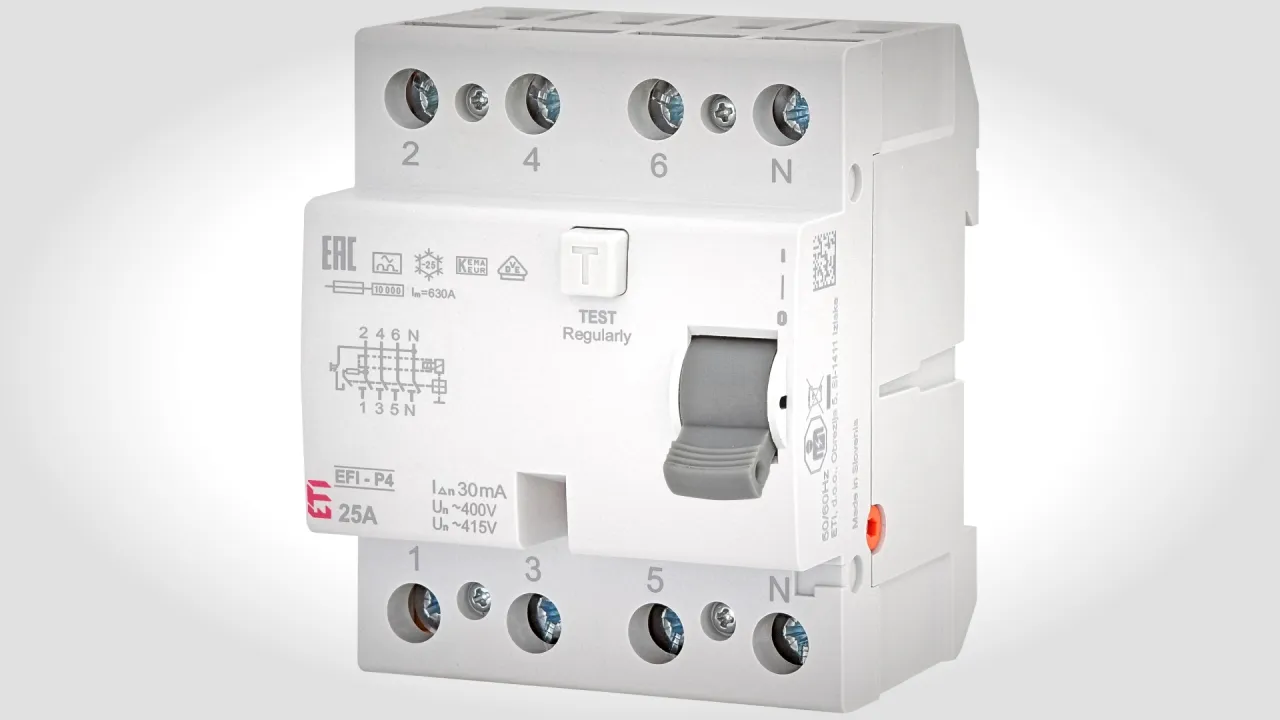

Wyłącznik różnicowoprądowy (RCD) niezbędna ochrona przed porażeniem
Wyłącznik różnicowoprądowy, czyli "różnicówka", to absolutny must-have w każdej nowoczesnej instalacji. Jego kluczowa rola to ochrona przeciwporażeniowa. RCD monitoruje równowagę prądów płynących w fazie i przewodzie neutralnym. Jeśli wykryje nawet niewielką różnicę (tzw. prąd upływu), co może świadczyć o porażeniu osoby lub uszkodzeniu izolacji, natychmiast odcina zasilanie. Zgodnie z polskimi normami, stosowanie RCD o czułości 30 mA jest obowiązkowe dla wszystkich obwodów gniazd wtykowych.
Ochronnik przepięciowy (SPD) tarcza dla Twojego sprzętu
Ochronnik przepięciowy (SPD) to zabezpieczenie, które chroni Twoją instalację i podłączone urządzenia przed nagłymi skokami napięcia, czyli przepięciami. Mogą one być spowodowane wyładowaniami atmosferycznymi (uderzeniami pioruna) lub procesami łączeniowymi w sieci energetycznej. Przepięcia potrafią w ułamku sekundy zniszczyć wrażliwą elektronikę. W rozdzielnicy garażowej, zwłaszcza jeśli garaż jest budynkiem wolnostojącym lub znajduje się na końcu linii zasilającej, zalecam stosowanie ochronników przepięciowych Typu 2 (dawniej klasa C), które skutecznie ograniczają energię przepięcia do bezpiecznego poziomu.
Dobór wyłączników nadprądowych: przewodnik krok po kroku
Wybór odpowiednich wyłączników nadprądowych to podstawa stabilnej i bezpiecznej pracy instalacji w garażu. Musimy dokładnie przemyśleć, jakie urządzenia będą podłączane do poszczególnych obwodów, aby dobrać właściwą charakterystykę i amperaż. Pamiętaj, że zawsze kluczowy jest projekt instalacji elektrycznej, który uwzględnia wszystkie te aspekty.

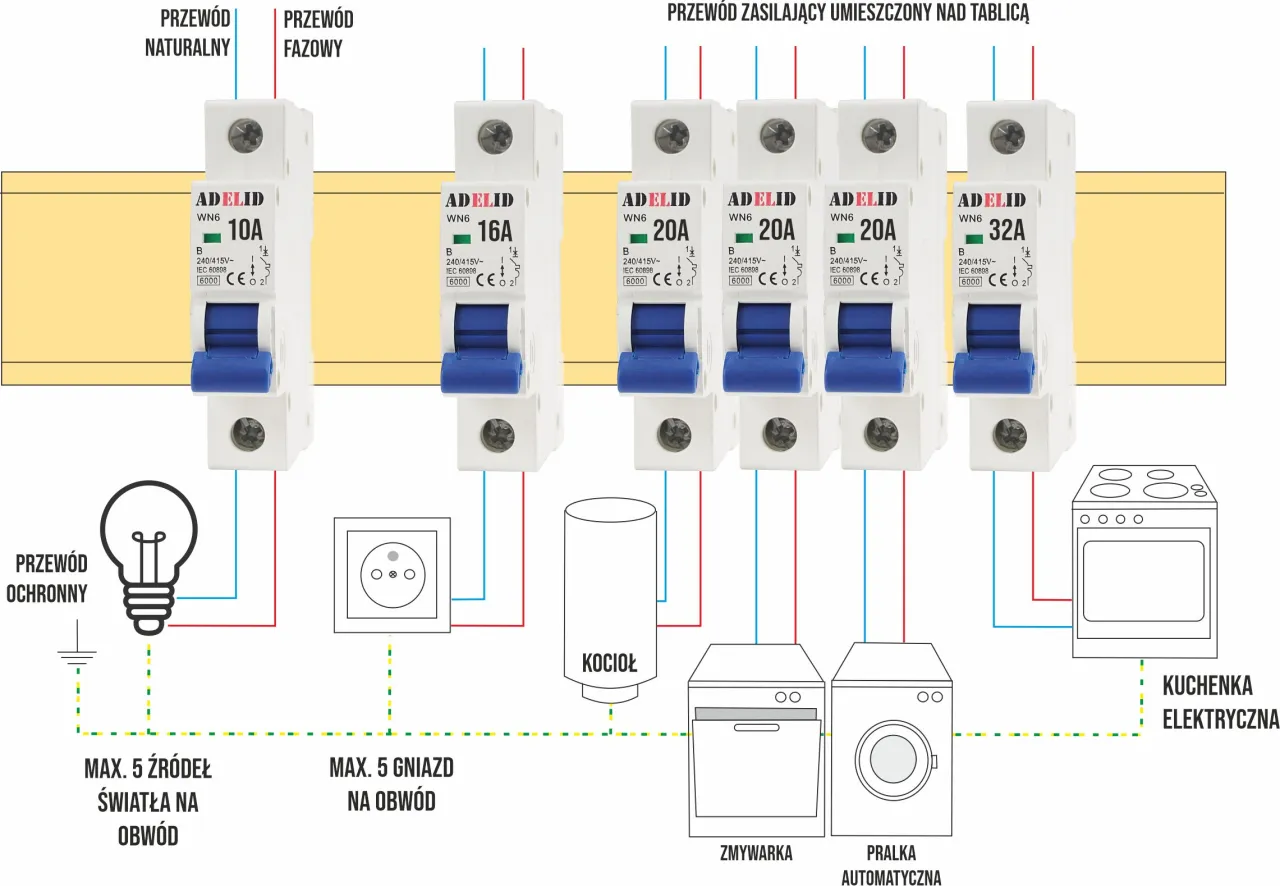

Charakterystyka B czy C? Kluczowa różnica dla Twoich elektronarzędzi
Różnica między charakterystyką "B" a "C" jest fundamentalna dla komfortu pracy i bezpieczeństwa. Wyłączniki o charakterystyce "B" są przeznaczone do obwodów, gdzie prądy rozruchowe są niewielkie, czyli głównie do oświetlenia i gniazd ogólnego przeznaczenia, do których podłączamy urządzenia bez silników lub z małym rozruchem. Natomiast wyłączniki o charakterystyce "C" są idealne do zabezpieczania obwodów, gdzie występują duże prądy rozruchowe. Mam na myśli takie urządzenia jak spawarki, kompresory, duże szlifierki kątowe czy piły stołowe. Ich chwilowy pobór prądu przy starcie jest znacznie wyższy niż nominalny, a "C" pozwala na to, aby bezpiecznik nie zadziałał od razu, co jest bardzo praktyczne w warsztacie.
Bezpieczniki do oświetlenia: Jaki amperaż jest standardem?
Dla obwodów oświetleniowych w garażu, które zazwyczaj nie są mocno obciążone, standardem jest zastosowanie wyłącznika nadprądowego o charakterystyce B10 (10A). Jest to wartość w zupełności wystarczająca dla typowego oświetlenia LED czy świetlówek. Warto pamiętać, że do takich obwodów stosuje się przewody o przekroju 1,5 mm².
Gniazdka 230V w garażu: Dlaczego B16 to najczęstszy wybór?
Gniazda 230V w garażu są zazwyczaj przeznaczone do zasilania elektronarzędzi, ładowarek czy innych urządzeń o średnim poborze mocy. Dlatego najczęstszym i najbardziej uniwersalnym wyborem jest wyłącznik nadprądowy o charakterystyce B16 (16A). Taka wartość pozwala na bezpieczne podłączenie większości typowych narzędzi. Do obwodów gniazd 230V zawsze należy stosować przewody o przekroju minimum 2,5 mm², co zapewnia odpowiednią zdolność prądową i bezpieczeństwo.

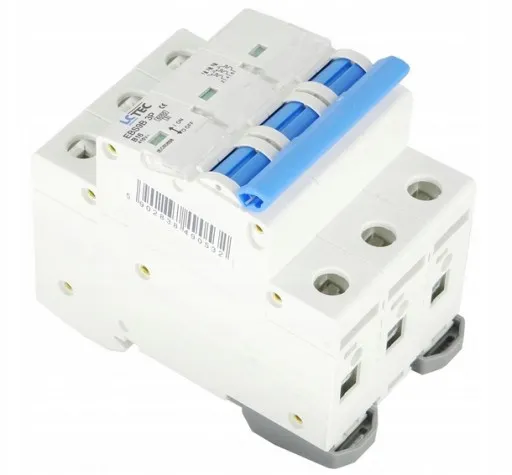

Grubsza sprawa, czyli gniazdo siłowe 400V: Kiedy C16, a kiedy C20?
Gniazda siłowe 400V to domena urządzeń o dużej mocy, takich jak spawarki trójfazowe, duże kompresory czy obrabiarki. Tutaj zawsze stosujemy wyłączniki o charakterystyce "C" ze względu na wysokie prądy rozruchowe. Jeśli planowane obciążenie nie przekracza 11 kW, zazwyczaj wystarczy wyłącznik C16 (16A) na przewodach o przekroju minimum 2,5 mm². Jednakże, jeśli przewidujemy podłączenie mocniejszych urządzeń, np. do 14 kW, niezbędny będzie wyłącznik C20 (20A), a co za tym idzie, przewody o przekroju minimum 4 mm². Zawsze należy to dokładnie przeliczyć i dopasować do maksymalnej mocy planowanych odbiorników.Wyłącznik różnicowoprądowy w garażu: klucz do bezpieczeństwa

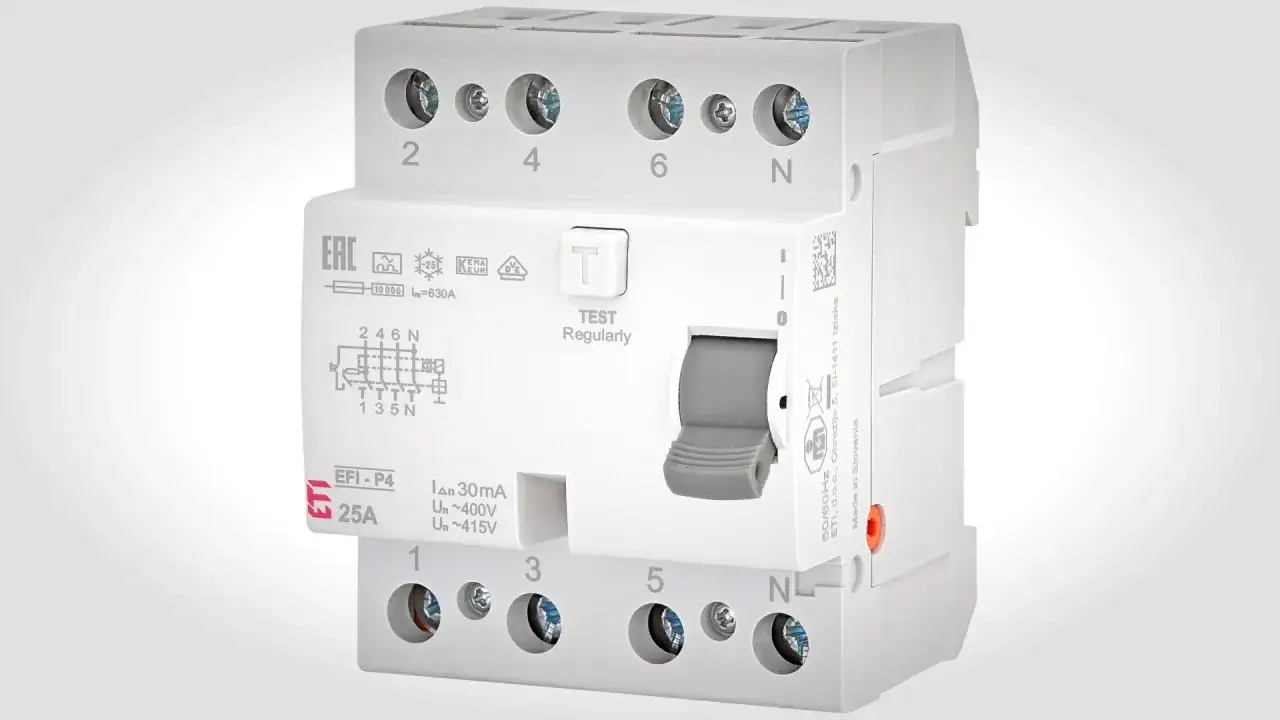

Wyłącznik różnicowoprądowy to moim zdaniem jeden z najważniejszych elementów każdej instalacji elektrycznej. W garażu, gdzie często pracujemy w trudniejszych warunkach, z narzędziami elektrycznymi i w kontakcie z metalowymi powierzchniami, jego rola jest nie do przecenienia. To on stanowi pierwszą i najskuteczniejszą ochronę przed porażeniem prądem.
Dlaczego RCD 30mA to absolutny wymóg prawny dla gniazdek?
Zgodnie z obowiązującymi w Polsce normami, wyłącznik różnicowoprądowy o czułości 30mA jest bezwzględnym wymogiem dla wszystkich obwodów zasilających gniazda wtykowe. Ta wartość czułości została dobrana tak, aby zapewnić maksymalną ochronę człowieka przed porażeniem prądem. Prąd o wartości 30mA jest uznawany za bezpieczny dla ludzkiego organizmu, a RCD zadziała, zanim prąd upływu osiągnie niebezpieczny poziom. To jest po prostu podstawowy element bezpieczeństwa, którego nie wolno pomijać.
Typ AC czy A? Który wybrać, by chronić nowoczesną elektronikę?
Na rynku dostępne są różne typy RCD. Najczęściej spotykane to typ AC i typ A. Wyłącznik różnicowoprądowy typu AC reaguje wyłącznie na prądy upływu o przebiegu sinusoidalnym przemiennym. Natomiast typ A jest bardziej zaawansowany reaguje zarówno na prądy przemienne sinusoidalne, jak i na pulsujące prądy stałe. W dzisiejszych czasach, gdy w garażu coraz częściej używamy nowoczesnych urządzeń elektronicznych z zasilaczami impulsowymi, falownikami czy ładowarkami (np. do elektronarzędzi), które mogą generować właśnie takie pulsujące prądy stałe, zdecydowanie zalecam stosowanie RCD typu A. Zapewnia on znacznie szerszą i skuteczniejszą ochronę.
Jeden wspólny czy kilka osobnych? Strategie podziału obwodów na "różnicówki"
Częstą praktyką w garażach jest stosowanie jednego wyłącznika różnicowoprądowego trójfazowego o wartości 40A/30mA, który zabezpiecza wszystkie obwody w garażu. Jest to rozwiązanie ekonomiczne i w wielu przypadkach wystarczające. Jednakże, warto rozważyć podział obwodów na kilka mniejszych RCD, zwłaszcza jeśli garaż jest duży lub ma wiele specjalistycznych obwodów. Zaletą takiego rozwiązania jest to, że w przypadku zadziałania jednego RCD, nie cała instalacja zostanie odłączona, co zwiększa komfort użytkowania. Na przykład, można zastosować osobne RCD dla obwodów gniazd 230V, a osobne dla gniazd 400V czy oświetlenia.
Specjalistyczne obwody w garażu: jakie zabezpieczenia wybrać?
Garaż to często miejsce, gdzie pojawiają się obwody o specyficznych wymaganiach, znacznie wykraczających poza standardowe oświetlenie czy gniazdka. Mówię tu o ładowarkach do samochodów elektrycznych, zaawansowanych urządzeniach warsztatowych czy nawet instalacjach fotowoltaicznych. Każdy z tych elementów wymaga przemyślanego i dedykowanego podejścia do kwestii zabezpieczeń.
Ładowarka do samochodu elektrycznego (Wallbox): Jakie zabezpieczenia są konieczne?
Instalacja ładowarki do samochodu elektrycznego (tzw. wallboxa) to jedno z najbardziej wymagających zadań w garażu. Przede wszystkim, wallbox musi być zasilany z dedykowanego obwodu. W zależności od mocy ładowarki, niezbędne będzie zabezpieczenie nadprądowe o charakterystyce "C" najczęściej C20 (dla ładowarek 11 kW) lub C32 (dla ładowarek 22 kW). Kluczowy jest również wyłącznik różnicowoprądowy. Wiele nowoczesnych ładowarek wymaga RCD typu A, ale w niektórych przypadkach, zwłaszcza gdy ładowarka może generować prądy upływu o składowej stałej, konieczne jest zastosowanie droższego, ale bezpieczniejszego RCD typu B. Zawsze należy sprawdzić specyfikację producenta ładowarki, aby dobrać odpowiedni typ RCD.
Warsztat majsterkowicza: spawarka, kompresor i inne prądożerne urządzenia
Jeśli Twój garaż pełni funkcję warsztatu, w którym używasz spawarki, kompresora, piły stołowej czy innych urządzeń o dużym poborze prądu lub wysokim prądzie rozruchowym, musisz zadbać o odpowiednie zabezpieczenia. Jak już wspominałem, dla takich odbiorników niezbędne są wyłączniki nadprądowe o charakterystyce "C". Ich wartość prądowa (amperaż) musi być dobrana do mocy urządzenia i przekroju przewodów. Zbyt słaby bezpiecznik "C" będzie niepotrzebnie wyłączał zasilanie przy każdym starcie silnika, a zbyt mocny nie ochroni instalacji. Zawsze warto mieć margines bezpieczeństwa, ale bez przesady, aby nie doszło do "przewatowania".
Fotowoltaika na dachu garażu: Dodatkowe zabezpieczenia po stronie DC i AC
Jeżeli na dachu garażu zamontowana jest instalacja fotowoltaiczna, rozdzielnica elektryczna musi być rozbudowana o dodatkowe zabezpieczenia. Po stronie prądu stałego (DC), czyli między panelami a inwerterem, konieczne są bezpieczniki topikowe DC lub specjalne wyłączniki nadprądowe DC, które chronią przed zwarciami w obwodzie paneli. Po stronie prądu przemiennego (AC), czyli między inwerterem a siecią domową, oprócz standardowych MCB i RCD, należy zainstalować dodatkowe ochronniki przepięciowe (SPD), aby chronić inwerter i resztę instalacji przed przepięciami pochodzącymi z sieci lub wyładowań atmosferycznych. To złożony temat, który zawsze wymaga konsultacji z projektantem instalacji PV.
Unikaj tych błędów: najczęstsze pomyłki przy doborze bezpieczników
W mojej karierze widziałem wiele błędów, które wynikały z niewiedzy, pośpiechu lub chęci zaoszczędzenia. Niestety, w elektryce takie "oszczędności" zawsze odbijają się czkawką, często w najgorszym możliwym momencie. Poniżej przedstawiam najczęstsze pomyłki, których należy bezwzględnie unikać.
"Przewatowanie" bezpiecznika: cichy zabójca Twojej instalacji
To jeden z najgroźniejszych błędów. "Przewatowanie" polega na zastosowaniu bezpiecznika o zbyt dużej wartości prądowej w stosunku do przekroju przewodów w obwodzie. Na przykład, jeśli masz przewody 1,5 mm², a zastosujesz bezpiecznik 20A zamiast 10A. W takiej sytuacji, zanim bezpiecznik zadziała w przypadku przeciążenia, przewody mogą się przegrzać do niebezpiecznych temperatur, doprowadzając do stopienia izolacji, zwarcia, a nawet pożaru. Pamiętaj, bezpiecznik chroni przewód, a nie urządzenie. Zawsze dobieraj jego wartość do dopuszczalnej obciążalności prądowej przewodu.
Ignorowanie przekroju przewodów prosta droga do katastrofy
Przekrój przewodów to nie jest kwestia estetyki, ale fundamentalny parametr elektryczny. Im większy przekrój, tym większy prąd przewód może bezpiecznie przewodzić. Ignorowanie tej zasady i stosowanie zbyt cienkich przewodów w stosunku do planowanego obciążenia to prosta droga do przegrzewania się instalacji, spadków napięcia, a w skrajnych przypadkach do pożaru. Zawsze upewnij się, że przekrój przewodów jest odpowiedni dla maksymalnego prądu, jaki może przez nie przepływać, zabezpieczonego odpowiednim wyłącznikiem nadprądowym.Oszczędność na ochronie przeciwporażeniowej i przepięciowej: Czy na pewno warto?
Wyłączniki różnicowoprądowe i ochronniki przepięciowe to elementy, na których absolutnie nie wolno oszczędzać. Brak RCD to bezpośrednie zagrożenie porażeniem prądem, a brak SPD to narażanie drogiej elektroniki na zniszczenie przez przepięcia. Koszt tych zabezpieczeń jest znikomy w porównaniu do potencjalnych strat zarówno finansowych (spalone urządzenia), jak i, co najważniejsze, zdrowotnych czy nawet utraty życia. Inwestycja w bezpieczeństwo zawsze się opłaca.
"Zgodność z normą PN-HD 60364 to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników i mienia."
Przeczytaj również: Bezpieczna kuchnia: Dobór zabezpieczeń do AGD. Uniknij awarii!
Podsumowanie: bezpieczna i funkcjonalna instalacja elektryczna w garażu
Jak widać, dobór bezpieczników do garażu to złożony proces, który wymaga wiedzy i precyzji. Nie jest to coś, co można zrobić "na oko". Pamiętaj, że bezpieczna i funkcjonalna instalacja elektryczna to podstawa komfortowego i bezproblemowego korzystania z garażu, niezależnie od tego, czy służy on tylko do parkowania, czy jest pełnoprawnym warsztatem z ładowarką do samochodu elektrycznego.
Checklista: Sprawdź, czy masz wszystko pod kontrolą
- Czy wszystkie obwody gniazdowe 230V są zabezpieczone wyłącznikiem różnicowoprądowym 30mA typu A (lub B dla wallboxa)?
- Czy wyłączniki nadprądowe (MCB) mają odpowiednią charakterystykę (B dla oświetlenia/gniazd ogólnych, C dla silników/spawarek) i amperaż dopasowany do przekroju przewodów?
- Czy przewody w całej instalacji mają odpowiedni przekrój dla planowanego obciążenia (np. 1,5 mm² dla B10, 2,5 mm² dla B16/C16, 4 mm² dla C20)?
- Czy rozdzielnica garażowa zawiera ochronnik przepięciowy (SPD) typu 2, zwłaszcza jeśli garaż jest wolnostojący?
- Czy obwody specjalistyczne (np. ładowarka EV, fotowoltaika) posiadają dedykowane i odpowiednio dobrane zabezpieczenia?
Kiedy wezwać elektryka? Znaki, których nie wolno ignorować
Jeśli masz jakiekolwiek wątpliwości co do doboru zabezpieczeń, planujesz rozbudowę instalacji, montaż ładowarki EV lub fotowoltaiki, a także jeśli brakuje Ci doświadczenia w pracach elektrycznych, zawsze wezwij wykwalifikowanego elektryka. Dobrze wykonany projekt instalacji elektrycznej, zgodny z obowiązującymi normami, to podstawa bezpieczeństwa. Elektryk nie tylko dobierze odpowiednie zabezpieczenia, ale także sprawdzi poprawność całej instalacji, wykona niezbędne pomiary i wystawi protokół odbioru. To inwestycja, która się opłaca i daje gwarancję spokoju.
