Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć, jak prawidłowo dobrać bezpiecznik (wyłącznik nadprądowy) do płyty indukcyjnej zasilanej napięciem 230V. Dowiesz się, od czego zależy wybór amperażu i charakterystyki, a także poznasz kluczowe aspekty bezpiecznej instalacji, które zapewnią długie i bezproblemowe użytkowanie Twojego urządzenia.
Wybór bezpiecznika do płyty indukcyjnej 230V klucz do bezpiecznej i sprawnej instalacji
- Dla płyt indukcyjnych o mocy do 3.7 kW wystarcza bezpiecznik 16A, dla wyższych mocy (do 7.4 kW) lub z funkcją "booster" zalecany jest 20A.
- Zawsze stosuj wyłącznik nadprądowy o charakterystyce C, który jest odporny na wysokie prądy rozruchowe generowane przez indukcję.
- Przekrój przewodu musi być dopasowany do bezpiecznika: 3x2,5 mm² dla 16A i 3x4 mm² dla 20A.
- Płyta indukcyjna wymaga własnego, dedykowanego obwodu elektrycznego.
- W instalacji powinien znaleźć się wyłącznik różnicowoprądowy (RCD) typu A, chroniący przed porażeniem.
- Podłączenie płyty musi wykonać elektryk z uprawnieniami SEP, aby zachować gwarancję i zapewnić bezpieczeństwo.
Prawidłowy dobór bezpiecznika do płyty indukcyjnej to absolutna podstawa bezpiecznej i efektywnej pracy tego urządzenia. Z mojej perspektywy, jako osoby zajmującej się elektryką, widzę to jako jeden z najważniejszych elementów całej instalacji. Odpowiednio dobrany wyłącznik nadprądowy chroni nie tylko samą płytę, ale przede wszystkim całą instalację elektryczną w Twoim domu przed przeciążeniami i zwarciami. Co więcej, zapewnia stabilne zasilanie, co jest kluczowe dla prawidłowego działania nowoczesnej elektroniki, w którą wyposażone są płyty indukcyjne. To inwestycja w spokój ducha i bezpieczeństwo domowników.
Czym grozi pomyłka? Konsekwencje złego wyboru
Złe dobranie bezpiecznika może prowadzić do szeregu nieprzyjemnych, a nawet niebezpiecznych konsekwencji. Najczęściej spotykanym problemem jest częste wyłączanie się płyty, co jest irytujące i zakłóca codzienne gotowanie. Ale to tylko wierzchołek góry lodowej. Niewłaściwy bezpiecznik może nie zapewniać odpowiedniej ochrony, co w przypadku przeciążenia może skutkować uszkodzeniem instalacji elektrycznej, a nawet samej płyty indukcyjnej. W skrajnych przypadkach, gdy zabezpieczenie jest zbyt słabe lub wadliwe, istnieje realne zagrożenie pożarowe, spowodowane przegrzaniem przewodów. Dlatego tak ważne jest, aby podejść do tego tematu z należytą uwagą.
Bezpiecznik a gwarancja producenta co musisz wiedzieć przed montażem?
Wielu producentów płyt indukcyjnych jasno określa w swoich warunkach gwarancji, że urządzenie musi być podłączone przez elektryka posiadającego ważne uprawnienia SEP (Stowarzyszenia Elektryków Polskich). To nie jest ich widzimisię, ale wymóg podyktowany bezpieczeństwem i złożonością nowoczesnych urządzeń. Samodzielny montaż lub zlecenie go osobie bez odpowiednich kwalifikacji niemal zawsze skutkuje natychmiastową utratą gwarancji. Pamiętaj, że elektryk po wykonaniu podłączenia powinien dokonać odpowiedniego wpisu i przybić pieczątkę w karcie gwarancyjnej. To dla mnie standard i zawsze o tym przypominam klientom.
Amperaż bezpiecznika do płyty indukcyjnej 16A czy 20A?
Wybór odpowiedniego amperażu bezpiecznika do płyty indukcyjnej zasilanej napięciem 230V jest jednym z kluczowych kroków. Głównym czynnikiem, który musimy wziąć pod uwagę, jest maksymalna moc płyty, podana przez producenta w kilowatach (kW). To od niej zależy, ile prądu będzie pobierać urządzenie i jakie zabezpieczenie będzie w stanie sprostać temu zapotrzebowaniu.
Kiedy bezpiecznik 16A będzie w pełni wystarczający?
Z mojego doświadczenia wynika, że bezpiecznik o wartości 16A jest w pełni wystarczający dla większości płyt indukcyjnych o mocy do 3.7 kW. Wiele modeli jednofazowych, które są popularne w polskich domach, posiada wbudowane ograniczniki mocy, które dbają o to, aby maksymalne obciążenie nie przekroczyło bezpiecznych wartości dla instalacji 16A. Jeśli Twoja płyta mieści się w tym zakresie mocy, to 16A będzie dobrym i bezpiecznym wyborem.
Płyta z funkcją "Booster" lub o dużej mocy dlaczego 20A to lepszy wybór?
Jeśli jednak posiadasz płytę indukcyjną o wyższej mocy na przykład w zakresie od 3.7 kW do 7.4 kW lub taką, która wyposażona jest w funkcję "booster" (czyli krótkotrwałe zwiększenie mocy grzewczej), to zdecydowanie rekomenduję bezpiecznik 20A. Funkcja "booster" potrafi na chwilę znacząco zwiększyć pobór prądu, a bezpiecznik 16A mógłby w takiej sytuacji niepotrzebnie wyłączać obwód. Wybór 20A zapewni stabilną pracę urządzenia nawet przy maksymalnym obciążeniu wszystkich pól grzewczych i aktywnym "boosterze".
Jak moc Twojej płyty (kW) wpływa na decyzję? Prosty sposób na obliczenia
Aby dokładnie dobrać bezpiecznik, musisz znać moc maksymalną swojej płyty indukcyjnej. Producent zawsze podaje ją w specyfikacji technicznej. Następnie możesz skorzystać z prostego wzoru, który ja często stosuję: I = P/U, gdzie:
- I to prąd znamionowy (w Amperach), który musimy obliczyć.
- P to moc płyty (w Watach). Pamiętaj, aby kilowaty (kW) przeliczyć na Waty (np. 3.7 kW = 3700W).
- U to napięcie zasilania (w naszym przypadku 230V).
Przykładowo:
- Dla płyty o mocy 3680W: 3680W / 230V = 16A. W tym przypadku bezpiecznik 16A jest idealny.
- Dla płyty o mocy 4600W: 4600W / 230V = 20A. Tutaj potrzebujemy bezpiecznika 20A.
Zawsze dobieramy bezpiecznik o wartości równej lub najbliższej wyższej od obliczonego prądu. To prosta zasada, która pozwala na precyzyjny dobór.
Charakterystyka bezpiecznika: dlaczego typ C to jedyny słuszny wybór dla indukcji?
Poza samym amperażem, niezwykle ważna jest również charakterystyka wyłącznika nadprądowego. To ona decyduje o tym, jak szybko bezpiecznik zareaguje na przeciążenie lub zwarcie. W przypadku nowoczesnych urządzeń, takich jak płyty indukcyjne, które są naszpikowane elektroniką, wybór odpowiedniej charakterystyki jest absolutnie kluczowy dla ich stabilnej i bezproblemowej pracy.
Dlaczego bezpiecznik typu B może "nie lubić się" z indukcją?
Bezpieczniki o charakterystyce B są powszechnie stosowane w domowych instalacjach do zabezpieczania obwodów oświetleniowych czy gniazdkowych. Reagują one na prąd zwarciowy, który jest 3-5 razy większy od prądu znamionowego. Problem w tym, że płyty indukcyjne, w momencie uruchamiania, generują wysoki, krótkotrwały prąd rozruchowy. Bezpiecznik typu B może zinterpretować ten chwilowy skok jako zwarcie i niepotrzebnie przerywać obwód, co jest niezwykle frustrujące i może prowadzić do uszkodzenia urządzenia.
Typ C jedyny słuszny wybór dla nowoczesnych urządzeń AGD
Dlatego też, dla płyt indukcyjnych, a także innych nowoczesnych urządzeń AGD z silnikami czy zaawansowaną elektroniką, zawsze zalecam stosowanie wyłączników nadprądowych o charakterystyce C. Bezpieczniki typu C są bardziej tolerancyjne na chwilowe przeciążenia i reagują dopiero, gdy prąd zwarciowy przekroczy 5-10 krotność prądu znamionowego. Ta większa "wyrozumiałość" na prądy rozruchowe sprawia, że płyta indukcyjna może pracować stabilnie, bez nieoczekiwanych wyłączeń, nawet gdy uruchamiasz wszystkie pola grzewcze jednocześnie.
Czym jest prąd rozruchowy i dlaczego ma kluczowe znaczenie?
Prąd rozruchowy to chwilowy, znacznie wyższy prąd, który płynie przez urządzenie w momencie jego włączania. W przypadku płyt indukcyjnych jest on generowany przez układy elektroniczne i cewki indukcyjne, które potrzebują dużej energii, aby "wzbudzić się" i rozpocząć pracę. Zrozumienie tego zjawiska jest kluczowe, ponieważ to właśnie prąd rozruchowy jest głównym powodem, dla którego bezpieczniki typu B są nieodpowiednie dla indukcji. Wybierając charakterystykę C, zapewniasz, że chwilowy skok prądu nie będzie błędnie interpretowany jako awaria, a Twoja płyta będzie działać bez zarzutu.
Bezpiecznik to nie wszystko sprawdź swoją instalację elektryczną!
Dobór odpowiedniego bezpiecznika to tylko część sukcesu. Nawet najlepiej dobrany wyłącznik nadprądowy nie spełni swojej roli, jeśli reszta instalacji elektrycznej nie będzie do niego dopasowana. Zawsze powtarzam, że instalacja to system naczyń połączonych, a jej najsłabsze ogniwo decyduje o bezpieczeństwie i wydajności.
Jaki przewód do jakiego bezpiecznika? Zależność, której nie można ignorować
Istnieje ścisła i nierozerwalna zależność między amperażem bezpiecznika a wymaganym przekrojem przewodu zasilającego. To fundamentalna zasada w elektryce, której absolutnie nie można ignorować. Przewód musi być w stanie bezpiecznie przewodzić prąd, który przepuści przez niego bezpiecznik, zanim ten zadziała. Zbyt cienki przewód w połączeniu ze zbyt dużym bezpiecznikiem to prosta droga do przegrzewania się instalacji i ryzyka pożaru.

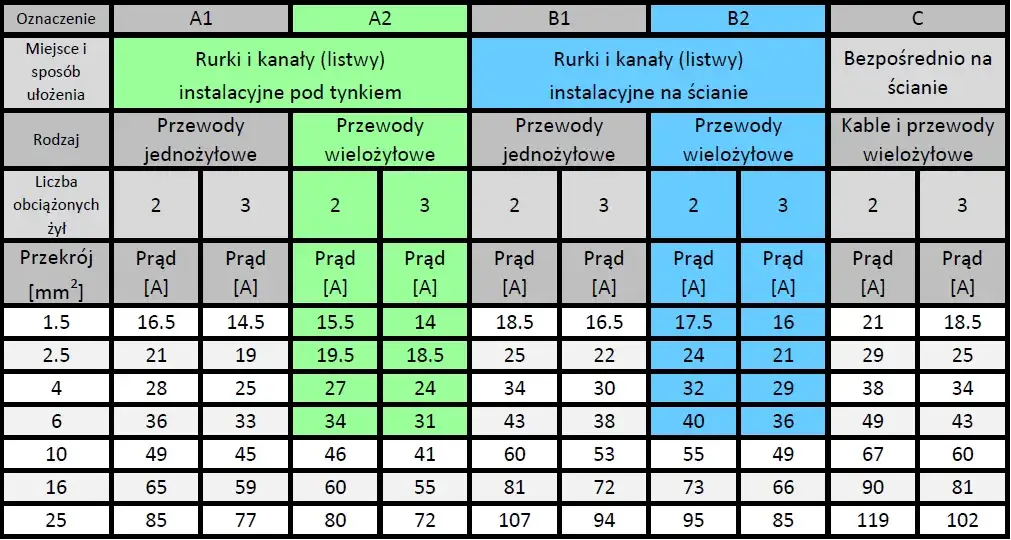

Przekrój 3x2, 5 mm² vs 3x4 mm² praktyczne wskazówki
Oto moje praktyczne wskazówki dotyczące przekroju przewodów miedzianych, które są najczęściej stosowane w instalacjach domowych:
Dla obwodu zabezpieczonego bezpiecznikiem 16A, wymagany jest przewód o przekroju co najmniej 3x2,5 mm². To standard dla większości obwodów w mieszkaniach.
Jeśli stosujesz bezpiecznik 20A (co jest zalecane dla mocniejszych płyt indukcyjnych), musisz bezwzględnie zastosować przewód o przekroju co najmniej 3x4 mm². To zapewni odpowiednią rezerwę bezpieczeństwa i pozwoli na pełne wykorzystanie mocy płyty bez ryzyka przegrzewania się przewodów.
Dlaczego Twoja płyta indukcyjna musi mieć własny, dedykowany obwód?
Płyta indukcyjna to urządzenie o dużej mocy, które potrafi pobierać znaczną ilość prądu. Z tego powodu musi być podłączona do oddzielnego, dedykowanego obwodu elektrycznego. Podłączanie jej do obwodu, na którym znajdują się już inne urządzenia (np. gniazdka ogólnego przeznaczenia w kuchni, piekarnik czy zmywarka), jest poważnym błędem. Grozi to przeciążeniem całej instalacji, częstym wyłączaniem bezpiecznika głównego i, co gorsza, uszkodzeniem urządzeń lub nawet pożarem. Dedykowany obwód gwarantuje, że płyta ma wystarczającą "przepustowość" prądową i nie zakłóca pracy innych sprzętów.
Dodatkowe zabezpieczenia w instalacji płyty indukcyjnej
Nowoczesna instalacja elektryczna to nie tylko bezpieczniki nadprądowe. Aby zapewnić maksymalne bezpieczeństwo użytkownikom i ochronę urządzeń, musimy pamiętać o innych kluczowych elementach, które działają w tle, chroniąc nas przed niewidzialnym zagrożeniem.
Rola wyłącznika różnicowoprądowego (RCD) w ochronie Twojego życia
Wyłącznik różnicowoprądowy, potocznie zwany "różnicówką", to jeden z najważniejszych elementów chroniących przed porażeniem prądem elektrycznym. Jego głównym zadaniem jest monitorowanie równowagi prądu płynącego do urządzenia i z powrotem. Jeśli wykryje nawet niewielką różnicę (co może świadczyć o upływie prądu, np. przez ciało człowieka), natychmiast wyłącza zasilanie. To kluczowe zabezpieczenie ratujące życie, które powinno znaleźć się w każdej nowoczesnej instalacji, a w obwodzie płyty indukcyjnej jest wręcz obowiązkowe.
Jaki typ "różnicówki" wybrać do płyty indukcyjnej?
Dla płyt indukcyjnych, ze względu na ich zaawansowaną elektronikę, która może generować prądy pulsujące stałe, zalecam stosowanie wyłączników RCD typu A. Ten typ "różnicówki" jest czuły zarówno na prądy różnicowe przemienne, jak i pulsujące stałe. Standardowe wyłączniki typu AC mogą nie zadziałać prawidłowo w przypadku niektórych rodzajów uszkodzeń w urządzeniach elektronicznych. Wybierając typ A, masz pewność, że ochrona jest kompleksowa i dostosowana do specyfiki nowoczesnych urządzeń AGD.
Montaż płyty indukcyjnej 230V: Zawsze z fachowcem
Podsumowując wszystkie powyższe kwestie, muszę to podkreślić raz jeszcze: montaż płyty indukcyjnej 230V zawsze powinien być wykonany przez wykwalifikowanego elektryka. To nie jest zadanie dla amatora ani "złotej rączki". Stawka jest zbyt wysoka chodzi o bezpieczeństwo Twoje i Twoich bliskich, a także o prawidłowe działanie i gwarancję urządzenia.
Uprawnienia SEP dlaczego pieczątka elektryka jest ważniejsza niż myślisz?
Uprawnienia SEP to nie tylko kawałek papieru. To dowód na to, że elektryk posiada odpowiednią wiedzę, doświadczenie i kwalifikacje do pracy z instalacjami elektrycznymi. Taka osoba wie, jak prawidłowo dobrać zabezpieczenia, jak sprawdzić instalację i jak bezpiecznie podłączyć urządzenie. Co więcej, jak już wspomniałem, pieczątka elektryka z uprawnieniami SEP w karcie gwarancyjnej jest niezbędna do zachowania gwarancji producenta. Bez niej, w przypadku awarii, możesz zostać pozbawiony bezpłatnej naprawy.
Najczęstsze błędy popełniane przy samodzielnym podłączaniu płyty
Z mojego doświadczenia wynika, że osoby próbujące samodzielnie podłączyć płytę indukcyjną najczęściej popełniają następujące błędy:
- Zły dobór bezpiecznika: Często zbyt mały amperaż (np. 10A lub 16A do zbyt mocnej płyty) lub niewłaściwa charakterystyka (typ B zamiast C).
- Niewłaściwy przekrój przewodu: Użycie zbyt cienkich przewodów (np. 3x1,5 mm² lub 3x2,5 mm² do obwodu 20A), co prowadzi do przegrzewania i ryzyka pożaru.
- Brak dedykowanego obwodu: Podłączanie płyty do istniejącego obwodu, który już zasila inne urządzenia, co skutkuje przeciążeniami.
- Brak wyłącznika różnicowoprądowego (RCD) lub niewłaściwy typ: Brak ochrony przed porażeniem lub zastosowanie RCD typu AC, który nie jest odpowiedni dla nowoczesnej elektroniki.
- Nieprawidłowe połączenia: Luźne styki, źle zaciśnięte końcówki, co prowadzi do iskrzenia i niebezpiecznych sytuacji.
Przeczytaj również: Jak sprawdzić bezpiecznik? Pewnie zdiagnozuj w domu i aucie
Podsumowanie: Twoja checklista bezpiecznej instalacji indukcji
Aby upewnić się, że Twoja płyta indukcyjna zostanie zainstalowana bezpiecznie i prawidłowo, przygotowałem dla Ciebie krótką checklistę:
- Sprawdź moc płyty: Upewnij się, że znasz maksymalną moc swojego urządzenia (w kW).
- Dobierz amperaż bezpiecznika: 16A dla płyt do 3.7 kW, 20A dla mocniejszych lub z funkcją "booster".
- Wybierz charakterystykę C: Zawsze stosuj wyłącznik nadprądowy typu C.
- Dopasuj przekrój przewodu: 3x2,5 mm² dla 16A, 3x4 mm² dla 20A.
- Zapewnij dedykowany obwód: Płyta indukcyjna musi mieć własny obwód elektryczny.
- Zainstaluj RCD typu A: Wyłącznik różnicowoprądowy typu A jest kluczowy dla ochrony przed porażeniem.
- Zleć montaż elektrykowi z uprawnieniami SEP: To gwarancja bezpieczeństwa i zachowania gwarancji producenta.
