Garaż pod napięciem: Jak prawidłowo dobrać bezpieczniki i RCD?

Właściwy dobór zabezpieczeń elektrycznych w garażu to nie tylko kwestia zgodności z przepisami, ale przede wszystkim fundament bezpieczeństwa i niezawodności całej instalacji. Ten artykuł dostarczy Ci praktycznych wskazówek dotyczących wyboru odpowiednich wyłączników nadprądowych i różnicowoprądowych, a także pomoże zrozumieć, dlaczego pewne rozwiązania są absolutnie kluczowe dla ochrony Twojego sprzętu i zdrowia.

Czym garaż różni się od mieszkania z perspektywy instalacji elektrycznej?

Garaż, choć często traktowany jako integralna część domu, ma swoją specyfikę, która znacząco wpływa na projekt i wykonanie instalacji elektrycznej. Przede wszystkim, w garażu często operujemy elektronarzędziami o dużej mocy, takimi jak szlifierki, spawarki, kompresory czy piły stołowe, które generują wysokie prądy rozruchowe. Ponadto, środowisko garażowe bywa bardziej wymagające wilgoć, kurz i wahania temperatur są na porządku dziennym, co zwiększa ryzyko awarii i porażenia prądem. Nie można zapomnieć o często występujących gniazdach siłowych (400V), które są rzadkością w typowej instalacji domowej i wymagają zupełnie innego podejścia do zabezpieczeń.

Skutki źle dobranych zabezpieczeń: od awarii po realne zagrożenie

Niewłaściwie dobrane zabezpieczenia elektryczne w garażu to nie tylko drobna niedogodność, ale realne zagrożenie dla mienia i życia. Ignorowanie podstawowych zasad może prowadzić do szeregu poważnych konsekwencji.

• Przeciążenia i zwarcia: Zbyt słabe zabezpieczenia będą często "wybijać", przerywając pracę i frustrując. Zbyt mocne z kolei nie zadziałają w porę, co może doprowadzić do uszkodzenia przewodów.
• Uszkodzenie sprzętu: Brak odpowiednich zabezpieczeń, zwłaszcza przeciwprzepięciowych, może skutkować zniszczeniem drogich elektronarzędzi czy urządzeń podłączonych do sieci.
• Ryzyko pożaru: Przeciążone obwody i zwarcia generują nadmierne ciepło, co jest jedną z głównych przyczyn pożarów instalacji elektrycznych. W garażu, gdzie często przechowuje się materiały łatwopalne, jest to szczególnie niebezpieczne.
• Porażenie prądem: To najpoważniejsze zagrożenie. Brak lub niewłaściwy wyłącznik różnicowoprądowy (RCD) oznacza, że w przypadku uszkodzenia izolacji urządzenia, prąd upływowy może przepłynąć przez ciało człowieka, prowadząc do śmiertelnego porażenia.

Normy i przepisy, o których musisz wiedzieć przed rozpoczęciem prac

Każda instalacja elektryczna, w tym ta w garażu, musi być wykonana zgodnie z obowiązującymi normami i przepisami. W Polsce kluczową rolę odgrywa seria norm PN-HD 60364, która określa wymagania dotyczące bezpieczeństwa instalacji elektrycznych niskiego napięcia. Absolutnym minimum i obowiązkiem jest zastosowanie wyłączników różnicowoprądowych (RCD), szczególnie w pomieszczeniach o podwyższonej wilgotności oraz tam, gdzie używane są urządzenia przenośne i elektronarzędzia. Moim zdaniem, znajomość podstaw tych norm jest kluczowa dla każdego, kto planuje prace elektryczne. Pamiętaj jednak, że w przypadku jakichkolwiek wątpliwości lub przy bardziej skomplikowanych projektach, zawsze należy skonsultować się z wykwalifikowanym elektrykiem z odpowiednimi uprawnieniami. Bezpieczeństwo jest tu priorytetem, a wszelkie oszczędności na tym polu mogą okazać się bardzo kosztowne.

Wyłącznik różnicowoprądowy (RCD): absolutny must-have w garażu

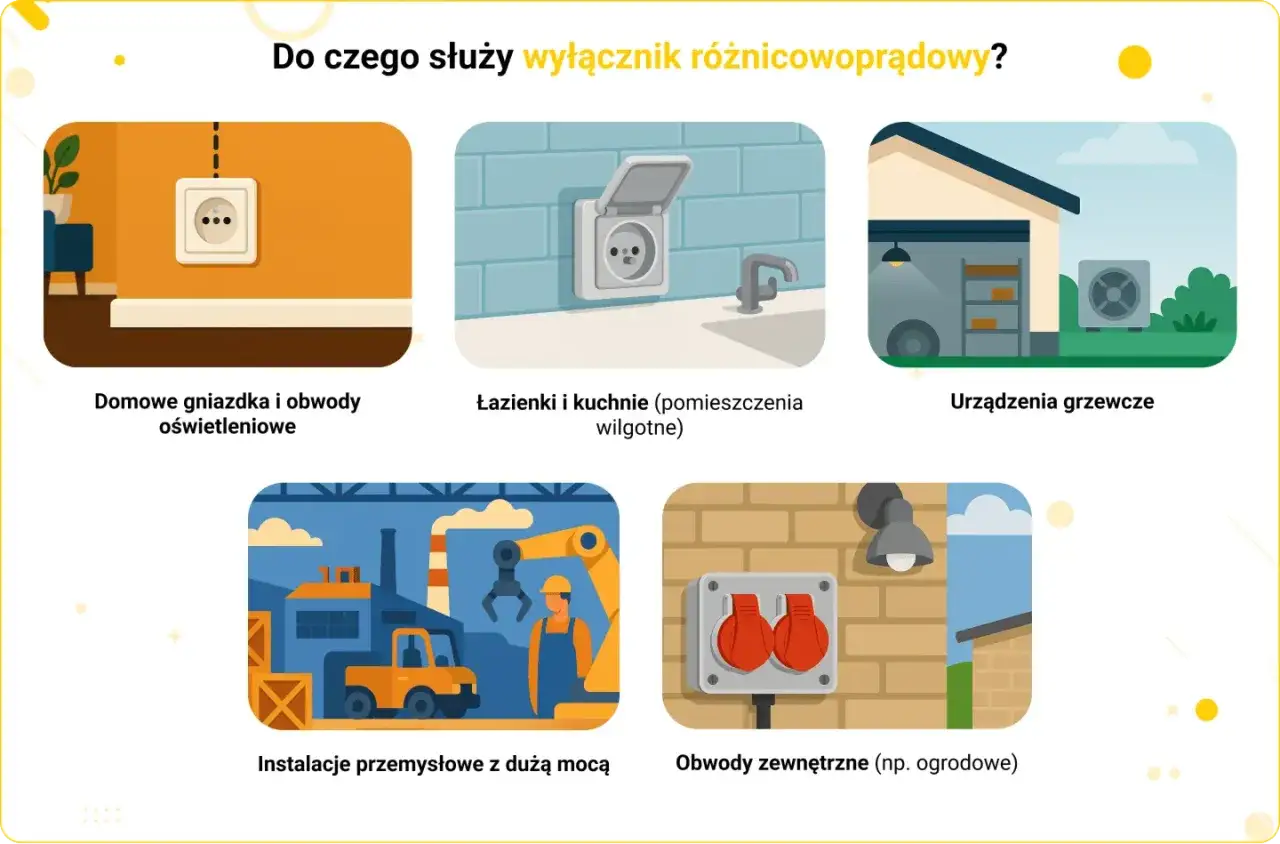

Jak działa „różnicówka” i dlaczego jest absolutnie obowiązkowa?

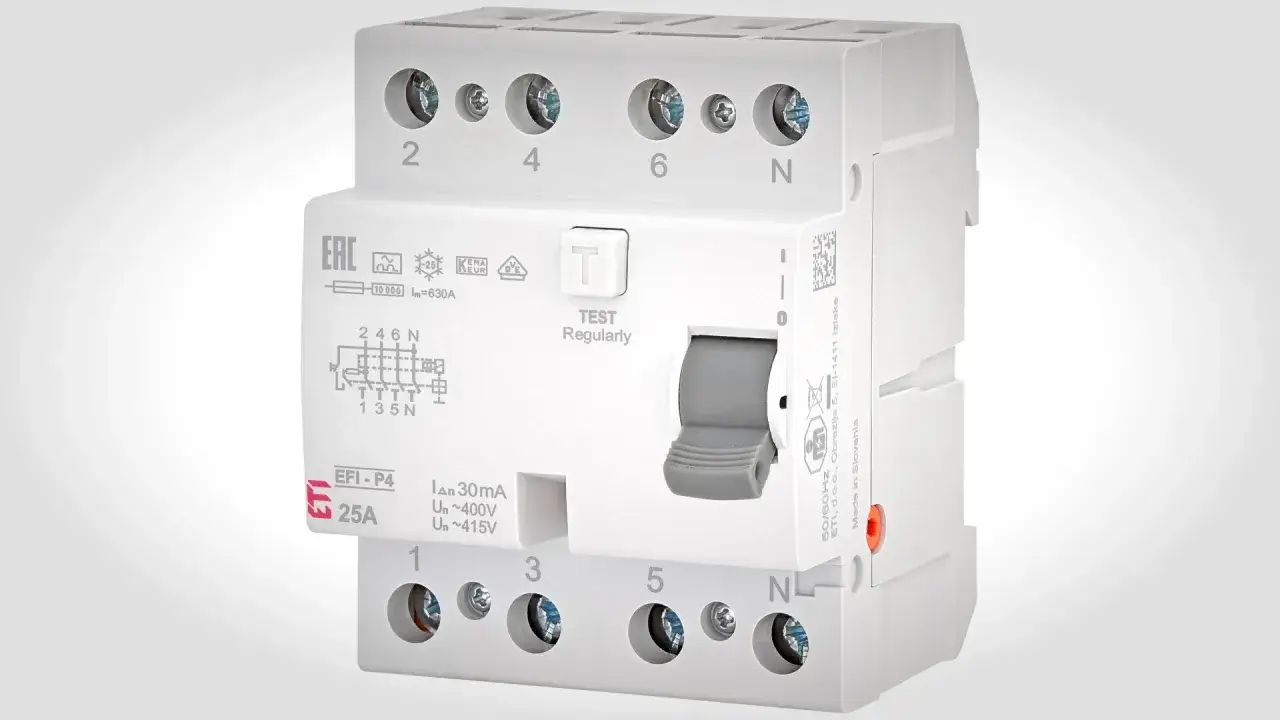

Wyłącznik różnicowoprądowy, potocznie nazywany "różnicówką", to jedno z najważniejszych zabezpieczeń w każdej nowoczesnej instalacji elektrycznej. Jego zasada działania jest genialna w swojej prostocie: RCD nieustannie monitoruje równowagę prądów płynących w przewodach fazowym i neutralnym. W normalnych warunkach prąd, który "wypływa" z obwodu, powinien być równy prądowi, który do niego "wraca". Jeśli pojawi się różnica, czyli tzw. prąd upływowy (np. wskutek uszkodzenia izolacji urządzenia i kontaktu z obudową, a co za tym idzie, z człowiekiem), RCD natychmiast wykrywa tę anomalię i w ułamku sekundy odcina zasilanie. To właśnie ta szybkość reakcji sprawia, że różnicówka jest absolutnie obowiązkowa i kluczowa dla ochrony przed porażeniem prądem, szczególnie w garażu, gdzie często pracujemy elektronarzędziami w potencjalnie wilgotnym środowisku.

Jaki typ i prąd znamionowy RCD wybrać do garażu? (30mA typu A/AC)

Dla typowej instalacji w garażu standardem jest wyłącznik różnicowoprądowy o prądzie różnicowym 30 mA. Taka wartość zapewnia skuteczną ochronę przed porażeniem, reagując na prądy upływowe, które są już niebezpieczne dla człowieka, ale jeszcze nie śmiertelne. Jeśli chodzi o typ, najczęściej wybiera się typ A lub AC.

• Typ AC: Reaguje wyłącznie na sinusoidalne prądy zmienne. Jest to podstawowy typ, wystarczający do większości prostych zastosowań, gdzie nie ma urządzeń elektronicznych generujących prądy pulsujące.
• Typ A: Jest bardziej uniwersalny, ponieważ reaguje zarówno na sinusoidalne prądy zmienne, jak i na pulsujące prądy stałe. W dobie coraz większej liczby urządzeń elektronicznych (np. ładowarki, zasilacze impulsowe), które mogą generować prądy pulsujące, typ A jest zdecydowanie bardziej zalecany i bezpieczniejszy. Moim zdaniem, warto zainwestować w typ A, aby mieć pewność kompleksowej ochrony.

Czy jeden wyłącznik RCD na cały garaż to dobry pomysł?

Zastosowanie jednego wyłącznika RCD dla całej instalacji w garażu jest minimum wymaganym przez normy i z pewnością lepszym rozwiązaniem niż brak różnicówki. Jednakże, z perspektywy komfortu użytkowania i bezpieczeństwa, nie jest to rozwiązanie optymalne. Główną wadą jest to, że w przypadku awarii (np. uszkodzenia izolacji w jednym urządzeniu), cały garaż zostanie pozbawiony zasilania. Może to być frustrujące, zwłaszcza gdy szukamy przyczyny usterki. Dlatego ja zawsze zalecam, jeśli tylko budżet i miejsce w rozdzielnicy na to pozwalają, podział instalacji na kilka obwodów chronionych oddzielnymi RCD lub zastosowanie wyłączników różnicowoprądowych z członem nadprądowym (RCBO) dla poszczególnych obwodów. Przykładowo, osobny RCD dla gniazd 230V i osobny dla gniazda siłowego. Taki podział znacząco zwiększa komfort, ponieważ awaria jednego obwodu nie wyłącza całego garażu, a także ułatwia lokalizację problemu.

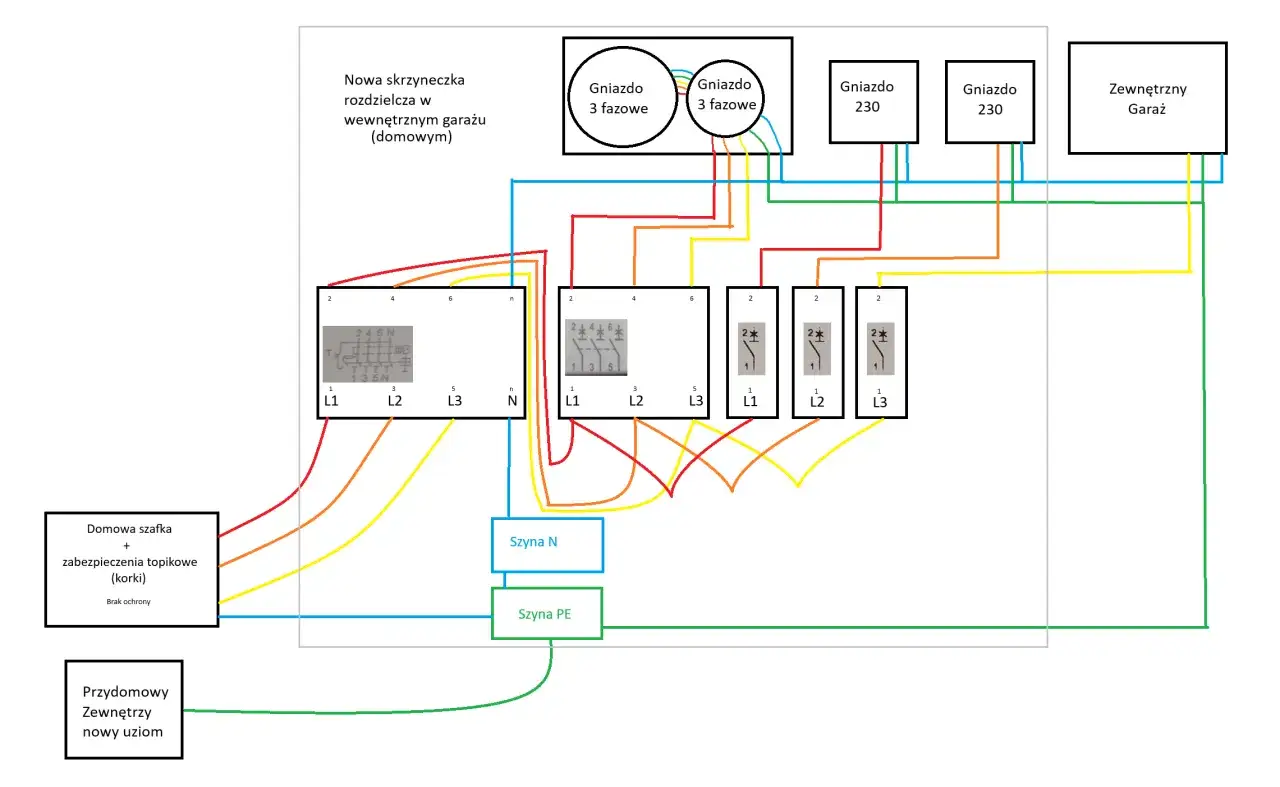

Planowanie obwodów i dobór wyłączników nadprądowych (esek)

Zasada numer jeden: Jeden obwód, jedno zadanie

Podział instalacji elektrycznej w garażu na niezależne obwody to absolutna podstawa dobrego projektu. Ta zasada, "jeden obwód, jedno zadanie", jest kluczowa dla bezpieczeństwa, funkcjonalności i łatwości diagnostyki awarii. Dzięki temu, jeśli np. dojdzie do przeciążenia w obwodzie gniazd, oświetlenie w garażu nadal będzie działać, co jest nieocenione. Ułatwia to również lokalizację usterki jeśli "wybije" bezpiecznik od oświetlenia, wiemy, gdzie szukać problemu. Moim zdaniem, to inwestycja, która zwraca się w spokoju ducha i wygodzie użytkowania.

Obwód oświetleniowy: Jaki bezpiecznik do lamp i LED-ów? (B6 vs B10)

Dla obwodu oświetleniowego w garażu zazwyczaj stosuje się wyłączniki nadprądowe o charakterystyce B. Jest to najpopularniejsza charakterystyka, idealna do obciążeń rezystancyjnych i lekko indukcyjnych, bez dużych prądów rozruchowych. Jeśli chodzi o prąd znamionowy:

• B6 (6A): Wystarczający dla większości nowoczesnych instalacji LED, gdzie całkowita moc oświetlenia jest stosunkowo niska.
• B10 (10A): Dobry wybór, jeśli planujesz więcej punktów świetlnych, lampy o większej mocy lub w przyszłości możesz chcieć podłączyć coś dodatkowego do tego obwodu (choć nie jest to zalecane).

Zawsze warto obliczyć sumaryczną moc planowanego oświetlenia i na tej podstawie dobrać odpowiedni prąd znamionowy, pamiętając o zapasie. Przewody do obwodu oświetleniowego to zazwyczaj miedziane o przekroju 1,5 mm².

Gniazdka 230V: Zabezpieczenie, które udźwignie Twoje elektronarzędzia (B16)

Obwody gniazd 230V w garażu są zazwyczaj najbardziej obciążone. To do nich podłączamy elektronarzędzia, odkurzacze, ładowarki i inne urządzenia, które często mają spore zapotrzebowanie na prąd. Dlatego standardowym i zalecanym zabezpieczeniem jest wyłącznik nadprądowy B16 (16A). Charakterystyka B jest tu odpowiednia, ponieważ choć elektronarzędzia mają pewne prądy rozruchowe, to B16 zazwyczaj jest w stanie je "udźwignąć" bez niepotrzebnego wyłączania. Ważne jest, aby pamiętać o ograniczeniu liczby gniazd na jednym obwodzie. Zgodnie z dobrymi praktykami, na jeden obwód zabezpieczony B16 nie powinno przypadać więcej niż 10 gniazd. Przewody do takich obwodów muszą mieć przekrój minimum 2,5 mm², aby bezpiecznie przenosić prąd 16A.

Obwód na bramę automatyczną: Jakie zabezpieczenie dla napędu?

Napęd bramy garażowej, choć nie jest urządzeniem o ekstremalnie dużej mocy, zasługuje na dedykowany obwód. Zapewnia to niezawodność działania i eliminuje ryzyko wyłączenia bramy z powodu przeciążenia innego obwodu. Dla napędu bramy garażowej zazwyczaj wystarczający jest wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym B6 (6A) lub B10 (10A). Wybór zależy od mocy silnika bramy dla większości domowych napędów B6 jest wystarczające. Przewody o przekroju 1,5 mm² są tu standardem.

Gniazdo siłowe 400V: zabezpieczenia dla maszyn i urządzeń

Kiedy potrzebujesz „siły” w garażu i co to oznacza dla instalacji?

Gniazdo siłowe, czyli zasilanie trójfazowe 400V, to w garażu prawdziwy luksus dla majsterkowiczów i profesjonalistów. Jest ono niezbędne do zasilania urządzeń o dużej mocy, które wymagają trzech faz, aby działać efektywnie i bezpiecznie. Myślę tu o takich sprzętach jak:

• Spawarki trójfazowe
• Duże kompresory powietrza
• Piły stołowe, tokarki i inne maszyny warsztatowe
• Pompy o dużej wydajności

Obecność gniazda siłowego oznacza konieczność zaprojektowania osobnego, trójfazowego obwodu, który musi być odpowiednio zabezpieczony. To nie jest zwykłe gniazdko, więc i podejście do jego instalacji musi być inne.

Dlaczego do gniazda siłowego stosujemy wyłączniki o charakterystyce C? (C16/C20)

Do obwodów gniazd siłowych kluczowe jest zastosowanie wyłączników nadprądowych o charakterystyce C. Dlaczego? Urządzenia z silnikami elektrycznymi (takie jak spawarki czy kompresory) charakteryzują się bardzo wysokimi prądami rozruchowymi chwilowo mogą pobierać prąd wielokrotnie większy niż ich prąd znamionowy. Wyłącznik o charakterystyce B, który ma niską zwłokę czasową, mógłby "wybijać" przy każdym uruchomieniu takiego urządzenia, mimo że nie ma realnego przeciążenia. Charakterystyka C oznacza, że wyłącznik ma większą zwłokę czasową, co pozwala na przepływ tych chwilowych, wysokich prądów rozruchowych bez natychmiastowego wyłączenia obwodu. Dopiero długotrwałe przeciążenie lub zwarcie spowoduje jego zadziałanie. Najczęściej stosuje się wyłączniki C16 (16A) lub C20 (20A), w zależności od mocy planowanych do podłączenia urządzeń. Zawsze należy sprawdzić wymagania producenta sprzętu.

Dobór przewodów do gniazda siłowego kluczowy element układanki

Dobór odpowiedniego przekroju przewodów jest absolutnie krytyczny, zwłaszcza w przypadku gniazda siłowego, gdzie płyną znaczne prądy. Istnieje ścisła zależność między wartością zabezpieczenia a przekrojem przewodu przewód musi być w stanie bezpiecznie przenosić prąd, który może przez niego przepłynąć, zanim zabezpieczenie zadziała. Dla gniazda siłowego zabezpieczonego wyłącznikiem C16/C20, minimalny wymagany przekrój przewodu miedzianego to 2,5 mm². Jednakże, ja często zalecam stosowanie przewodów o przekroju 4 mm². Daje to większy margines bezpieczeństwa, zmniejsza spadki napięcia na dłuższych odcinkach i pozwala na podłączenie urządzeń o nieco większej mocy w przyszłości, bez konieczności wymiany całej instalacji. Pamiętaj, że przewód musi być pięciożyłowy (3 fazy, neutralny, ochronny).

Dodatkowe zabezpieczenia i myślenie o przyszłości

Ochrona przed burzą: Czy warto instalować ogranicznik przepięć (SPD)?

Ogranicznik przepięć (SPD Surge Protective Device), dawniej znany jako odgromnik klasy C, to element, który moim zdaniem powinien znaleźć się w każdej nowoczesnej rozdzielnicy garażowej. Jego rola polega na ochronie podłączonych urządzeń przed skutkami przepięć, które mogą być spowodowane przez wyładowania atmosferyczne (burze) lub przez manewry w sieci energetycznej (np. załączenie dużych odbiorników). SPD typu 2 (lub Typu T2) montuje się w rozdzielnicy i jego zadaniem jest odprowadzenie nadmiaru energii do ziemi, zanim dotrze ona do wrażliwych urządzeń elektronicznych. W garażu, gdzie często przechowujemy drogie elektronarzędzia, systemy alarmowe czy automatykę bramową, instalacja SPD jest bardzo zalecana. To niewielki koszt w porównaniu do potencjalnych strat wynikających z uszkodzenia sprzętu.

Garaż gotowy na elektromobilność: Jak przygotować instalację pod ładowarkę do samochodu elektrycznego?

Elektromobilność to przyszłość, a garaż przygotowany na ładowanie samochodu elektrycznego to już nie luksus, a coraz częściej konieczność. Planując nową instalację lub modernizując starą, koniecznie pomyśl o dedykowanym obwodzie pod ładowarkę EV. Wymagania są tu specyficzne:

• Dedykowany obwód: Ładowarka EV wymaga osobnego obwodu, niezależnego od innych, aby zapewnić stabilne zasilanie i uniknąć przeciążeń.
• Wyższe zabezpieczenie: Zazwyczaj potrzebne jest wyższe zabezpieczenie nadprądowe, często powyżej 20A, a nawet 32A, w zależności od mocy ładowarki (jednofazowej lub trójfazowej).
• Wyłącznik różnicowoprądowy typu B: To kluczowy element. Standardowe RCD typu A lub AC mogą nie wystarczyć, ponieważ ładowarki EV mogą generować prądy stałe pulsujące, które są niewykrywalne przez niższe typy RCD. RCD typu B jest odporny na takie prądy i zapewnia pełną ochronę.

Przygotowanie instalacji pod ładowarkę EV to ważny element nowoczesnego planowania, który zwiększy funkcjonalność i wartość Twojego garażu w przyszłości.

Najczęstsze błędy przy montażu rozdzielnicy w garażu jak ich uniknąć?

Nawet z najlepszymi chęciami, łatwo o błędy, zwłaszcza gdy nie jest się zawodowym elektrykiem. Oto najczęstsze pułapki, na które zwracam uwagę:

• Brak RCD: Absolutnie niedopuszczalne! To podstawowe zabezpieczenie życia.
• Niewłaściwe przekroje przewodów: Zbyt cienkie przewody do danego zabezpieczenia to przepis na przegrzewanie się instalacji i ryzyko pożaru.
• Błędny dobór charakterystyki bezpieczników: Stosowanie B zamiast C do silników skutkuje ciągłym "wybijaniem", a C zamiast B może opóźnić reakcję na zwarcie w obwodzie oświetleniowym.
• Przeciążanie obwodów: Zbyt wiele gniazd lub zbyt mocne urządzenia na jednym obwodzie to prosta droga do częstych awarii.
• Brak prawidłowego uziemienia: Niewłaściwe uziemienie lub jego brak niweczy działanie wielu zabezpieczeń i stwarza śmiertelne zagrożenie.
• Niewłaściwe połączenia: Luźne, niedokręcone połączenia w rozdzielnicy mogą prowadzić do iskrzenia i przegrzewania.
• Brak opisów obwodów: Brak jasnych opisów, co dany bezpiecznik zabezpiecza, utrudnia diagnostykę i serwis.

Checklista bezpiecznej instalacji elektrycznej w garażu

Kluczowe parametry do zapamiętania przy zakupie bezpieczników

Aby ułatwić Ci zadanie, przygotowałem zwięzłą listę najważniejszych parametrów, na które musisz zwrócić uwagę, kupując bezpieczniki i planując instalację w garażu:

• Wyłącznik różnicowoprądowy (RCD):
  • Prąd różnicowy: 30 mA
  • Typ: A lub AC (typ A jest bardziej uniwersalny)
  • Dla ładowarki EV: Typ B
• Wyłączniki nadprądowe (tzw. "eski"):
  • Oświetlenie: B6 lub B10 (przewód min. 1,5 mm²)
  • Gniazda 230V: B16 (przewód min. 2,5 mm²)
  • Brama automatyczna: B6 lub B10 (przewód min. 1,5 mm²)
  • Gniazdo siłowe 400V: C16 lub C20 (przewód min. 2,5 mm², zalecane 4 mm²)
• Ogranicznik przepięć (SPD): Typ 2 (zalecany)
• Zapas w rozdzielnicy: Zawsze zostaw kilka wolnych modułów na przyszłe rozbudowy!

Przeczytaj również: Jak sprawdzić bezpiecznik? Pewnie zdiagnozuj w domu i aucie

Kiedy prosta praca przerasta amatora i trzeba wezwać elektryka?

Chociaż wiele informacji jest dostępnych i zachęcam do zrozumienia swojej instalacji, są sytuacje, w których wezwanie wykwalifikowanego elektryka jest absolutnie konieczne. Moim zdaniem, nigdy nie należy ryzykować, gdy:

• Nie masz pewności co do prawidłowości wykonania jakiegokolwiek etapu prac.
• Planujesz skomplikowane instalacje, np. z wieloma obwodami specjalnymi.
• Brakuje Ci odpowiednich uprawnień SEP (Stowarzyszenie Elektryków Polskich) do pracy z instalacjami elektrycznymi.
• Pracujesz z napięciem 400V (gniazdo siłowe), gdzie ryzyko jest znacznie większe.
• Masz wątpliwości co do stanu istniejącej instalacji lub jej zgodności z normami.
• Chcesz mieć pewność, że instalacja jest w 100% bezpieczna i zgodna z przepisami elektryk wystawi odpowiednie protokoły pomiarów.

Pamiętaj, że prąd nie wybacza błędów. Lepiej zapłacić za profesjonalną usługę niż ryzykować zdrowiem, życiem lub pożarem.
