Jak odczytać licznik prądu Iskra? Kody OBIS, taryfy, PV krok po kroku

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśnia, jak samodzielnie odczytać licznik prądu marki Iskra. Dowiesz się, co oznaczają poszczególne kody OBIS, jak interpretować symbole na wyświetlaczu i jak poprawnie zanotować zużycie energii dla różnych taryf, a także dla prosumentów z fotowoltaiką.

Zanim zaczniesz: poznaj swój licznik prądu Iskra

Liczniki energii elektrycznej marki Iskra (często spotykane pod nazwą Iskraemeco) to jedne z najpopularniejszych urządzeń pomiarowych w Polsce. Możesz natknąć się na takie modele jak Iskra AM550, MT382, ME382 czy MT174. Są to nowoczesne liczniki elektroniczne, a wiele z nich to tzw. inteligentne liczniki zdalnego odczytu (LZO), instalowane przez głównych operatorów systemu dystrybucyjnego (OSD) w naszym kraju, takich jak Tauron, Enea, PGE czy Energa. Niezależnie od konkretnego modelu, zasada ich odczytu jest bardzo podobna, a ja postaram się ją dla Ciebie maksymalnie uprościć.

Gdzie znaleźć kluczowe elementy: wyświetlacz, przycisk i migająca dioda LED

Zanim przystąpisz do odczytu, zlokalizuj trzy kluczowe elementy na swoim liczniku Iskra. Po pierwsze, wyświetlacz LCD to na nim pojawiają się wszystkie informacje, w tym te najważniejsze dla Ciebie, czyli zużycie energii. Po drugie, przycisk (zazwyczaj jeden, rzadziej dwa) umieszczony gdzieś na obudowie, często pod wyświetlaczem. Służy on do ręcznego przełączania widoków na ekranie. Po trzecie, migająca dioda LED, zazwyczaj czerwona, która sygnalizuje bieżący pobór prądu. Jej częstotliwość migania jest wskaźnikiem tego, jak szybko energia jest zużywana w Twoim domu.

Czego absolutnie nie robić? O plombach i bezpieczeństwie

Zanim przejdziemy do konkretów, muszę to jasno podkreślić: nigdy nie ingeruj w plomby ani nie próbuj otwierać obudowy licznika! Jest to nie tylko niebezpieczne ze względu na wysokie napięcie, ale także niezgodne z prawem i może skutkować poważnymi konsekwencjami. Odczyt licznika Iskra polega wyłącznie na obserwacji wyświetlacza i użyciu przycisku do nawigacji. Twoja rola sprowadza się do bycia obserwatorem, a nie technikiem. Wszelkie usterki lub wątpliwości zgłaszaj swojemu operatorowi.

Kody OBIS w licznikach Iskra: Twoja ściągawka do odczytu

Kody OBIS (Object Identification System) to międzynarodowy standard, który ma na celu ujednolicenie sposobu prezentowania danych na licznikach energii. Dzięki nim, niezależnie od producenta licznika czy operatora, zawsze wiesz, co oznaczają konkretne wartości. To trochę jak uniwersalny język, który pozwala zidentyfikować, czy dana liczba oznacza energię pobraną, oddaną, czy może coś innego. Zrozumienie tych kodów to klucz do samodzielnego i poprawnego odczytu licznika Iskra.

Energia pobrana z sieci: najważniejsze kody dla każdego gospodarstwa domowego

Zacznijmy od tego, co interesuje większość z nas energii, którą pobieramy z sieci energetycznej. To właśnie te wartości decydują o wysokości naszych rachunków za prąd.

Kod 1.8.0: całkowite zużycie prądu (taryfa G11)

Jeśli masz taryfę jednostrefową, taką jak popularna G11 (czyli płacisz taką samą stawkę za prąd przez całą dobę), to kod 1.8.0 jest dla Ciebie najważniejszy. Oznacza on całkowitą energię czynną pobraną z sieci, wyrażoną w kilowatogodzinach (kWh). Czasami, zwłaszcza w licznikach instalowanych przez Tauron, możesz spotkać wariant tego kodu jako 15.8.0. Pamiętaj, że to ta sama wartość, tylko z innym prefiksem.

Kody 1.8.1 i 1.8.2: jak czytać licznik przy taryfie dziennej i nocnej (G12)?

Dla osób korzystających z taryf wielostrefowych, takich jak G12 (dzienna i nocna) czy G12w (weekendowa), kluczowe są kody 1.8.1 i 1.8.2 (lub odpowiednio 15.8.1 i 15.8.2 dla Taurona). Kod 1.8.1 wskazuje zużycie energii w strefie I (zazwyczaj dziennej lub szczytowej, kiedy prąd jest droższy), natomiast kod 1.8.2 odnosi się do zużycia w strefie II (najczęściej nocnej lub pozaszczytowej, gdy energia jest tańsza). Musisz zanotować obie te wartości, aby operator mógł poprawnie rozliczyć Twoje zużycie.

Kody dla prosumentów: jak sprawdzić, ile prądu oddała Twoja fotowoltaika?

Jeśli posiadasz instalację fotowoltaiczną i jesteś prosumentem, Twój licznik Iskra mierzy nie tylko energię pobraną z sieci, ale także tę, którą Twoje panele wyprodukowały i oddały do niej. To kluczowe dla Twoich rozliczeń.

Kod 2.8.0: kluczowa informacja dla właścicieli paneli PV

Dla prosumentów najważniejszym kodem jest 2.8.0. Wskazuje on całkowitą energię czynną oddaną do sieci, również wyrażoną w kWh. Jest to wartość, która pozwala operatorowi rozliczyć nadwyżki energii, które wyprodukowała Twoja fotowoltaika. Podobnie jak w przypadku energii pobranej, jeśli masz taryfę wielostrefową, możesz spotkać się z kodami 2.8.1 (energia oddana w strefie I) i 2.8.2 (energia oddana w strefie II). Zwróć na nie uwagę, jeśli Twoja umowa przewiduje takie rozliczenia.

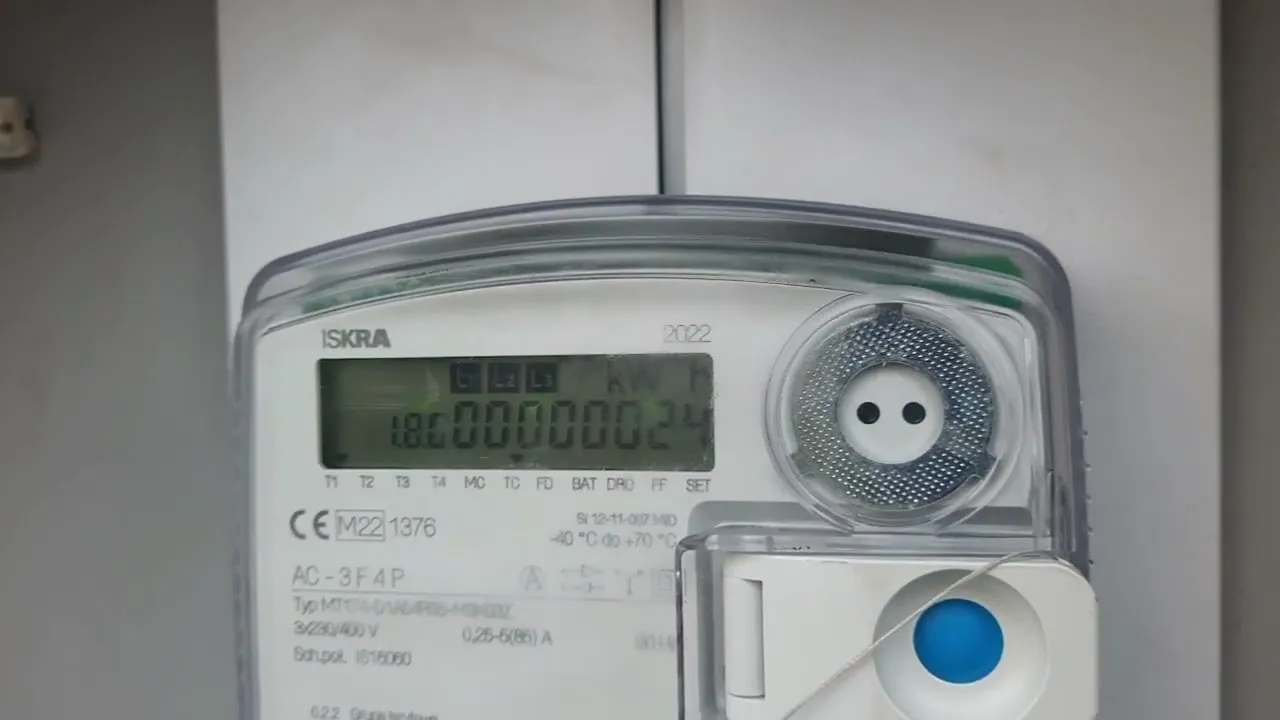

Odczyt licznika Iskra krok po kroku: praktyczny przewodnik

Teraz, gdy znasz już kluczowe kody, przejdźmy do praktyki. Odczyt licznika Iskra jest prosty, wymaga jedynie cierpliwości i dokładności.

Jak poprawnie przełączać ekrany za pomocą przycisku?

Na większości liczników Iskra wystarczy jednokrotne, krótkie naciśnięcie przycisku, aby przejść do kolejnego ekranu. Informacje na wyświetlaczu zmieniają się cyklicznie, prezentując różne dane. Zazwyczaj kod OBIS (np. 1.8.0) pojawia się w rogu ekranu może to być lewy górny, prawy dolny lub inny, w zależności od modelu. Główna wartość liczbowa, którą musisz zapisać, jest wyświetlana centralnie i wyraźnie. Pamiętaj, aby naciskać przycisk spokojnie i poczekać, aż wyświetlacz się ustabilizuje, zanim zanotujesz wartość. Czasem trzeba przejść przez kilka ekranów, aby znaleźć ten właściwy.

Instrukcja odczytu dla taryfy jednostrefowej (np. G11)

1. Podejdź do licznika Iskra i zlokalizuj przycisk do przełączania ekranów.
2. Naciskaj przycisk, aż na wyświetlaczu pojawi się kod 1.8.0 (lub 15.8.0 dla niektórych liczników Tauron). Zwróć uwagę, że kod ten może pojawić się na krótko przed wartością, którą należy zanotować.
3. Zanotuj wyświetloną wartość liczbową w pełnych kWh, ignorując cyfry po przecinku. Jest to Twoje całkowite zużycie prądu za dany okres rozliczeniowy.

Instrukcja odczytu dla taryfy dwustrefowej (np. G12, G12w)

1. Podejdź do licznika Iskra i zlokalizuj przycisk do przełączania ekranów.
2. Naciskaj przycisk, aż na wyświetlaczu pojawi się kod 1.8.1 (lub 15.8.1). Zanotuj wyświetloną wartość liczbową w pełnych kWh. Jest to zużycie w strefie I (np. dziennej).
3. Kontynuuj naciskanie przycisku, aż pojawi się kod 1.8.2 (lub 15.8.2). Zanotuj wyświetloną wartość liczbową w pełnych kWh. Jest to zużycie w strefie II (np. nocnej).

Instrukcja dla prosumenta: jak odczytać energię pobraną i oddaną?

1. Podejdź do licznika Iskra i zlokalizuj przycisk do przełączania ekranów.
2. Naciskaj przycisk, aby znaleźć i zanotować wartości energii pobranej z sieci:
   • 1.8.0 (całkowite pobranie) lub 1.8.1 (pobranie strefa I) i 1.8.2 (pobranie strefa II) dla taryf dwustrefowych.
3. Następnie kontynuuj naciskanie przycisku, aby znaleźć i zanotować wartość energii oddanej do sieci:
   • 2.8.0 (całkowite oddanie) lub 2.8.1 (oddanie strefa I) i 2.8.2 (oddanie strefa II) dla taryf dwustrefowych.
4. Zawsze zapisuj pełne wartości liczbowe w kWh.

Jak poprawnie zapisać stan licznika do rozliczenia? (Pełne kWh)

To bardzo ważna kwestia, o której często się zapomina. Dla celów rozliczeniowych z operatorem systemu dystrybucyjnego (OSD) zawsze zapisuj tylko pełne kilowatogodziny (kWh). Oznacza to, że jeśli na wyświetlaczu widzisz np. "12345.67 kWh", to do rozliczenia wpisujesz tylko "12345". Cyfry po przecinku (lub kropce, w zależności od licznika) to dziesiętne części kWh, które zazwyczaj nie są uwzględniane w standardowych odczytach. Operator zaokrągla je we własnym zakresie lub bierze pod uwagę dopiero po nagromadzeniu się pełnej jednostki.

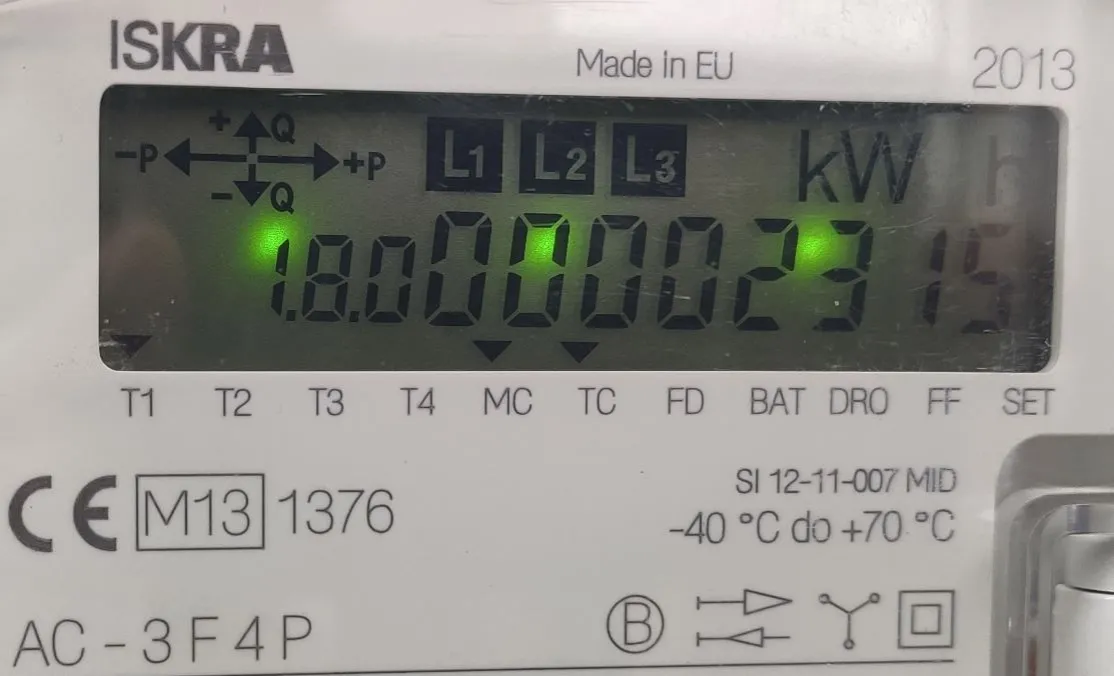

Symbole na wyświetlaczu licznika Iskra: co oznaczają?

Oprócz kodów OBIS i wartości liczbowych, na wyświetlaczu licznika Iskra możesz zobaczyć różne symbole. Ich zrozumienie pomoże Ci lepiej interpretować pracę urządzenia.

Strzałki, litery P+, P- i Q: zrozum kierunek przepływu energii

Na wyświetlaczu często pojawiają się strzałki, które są bardzo intuicyjnym wskaźnikiem. Strzałka skierowana w prawo (często obok symbolu →P+) oznacza, że energia jest pobierana z sieci do Twojego domu. To standardowa sytuacja. Natomiast strzałka skierowana w lewo (obok symbolu ←P-), którą zobaczą głównie prosumenci, sygnalizuje, że energia jest oddawana do sieci przez Twoją instalację fotowoltaiczną. Litera Q może odnosić się do energii biernej, która w większości gospodarstw domowych nie jest rozliczana, więc nie musisz się nią martwić.

Oznaczenia L1, L2, L3: czy Twój dom korzysta z pełnej mocy?

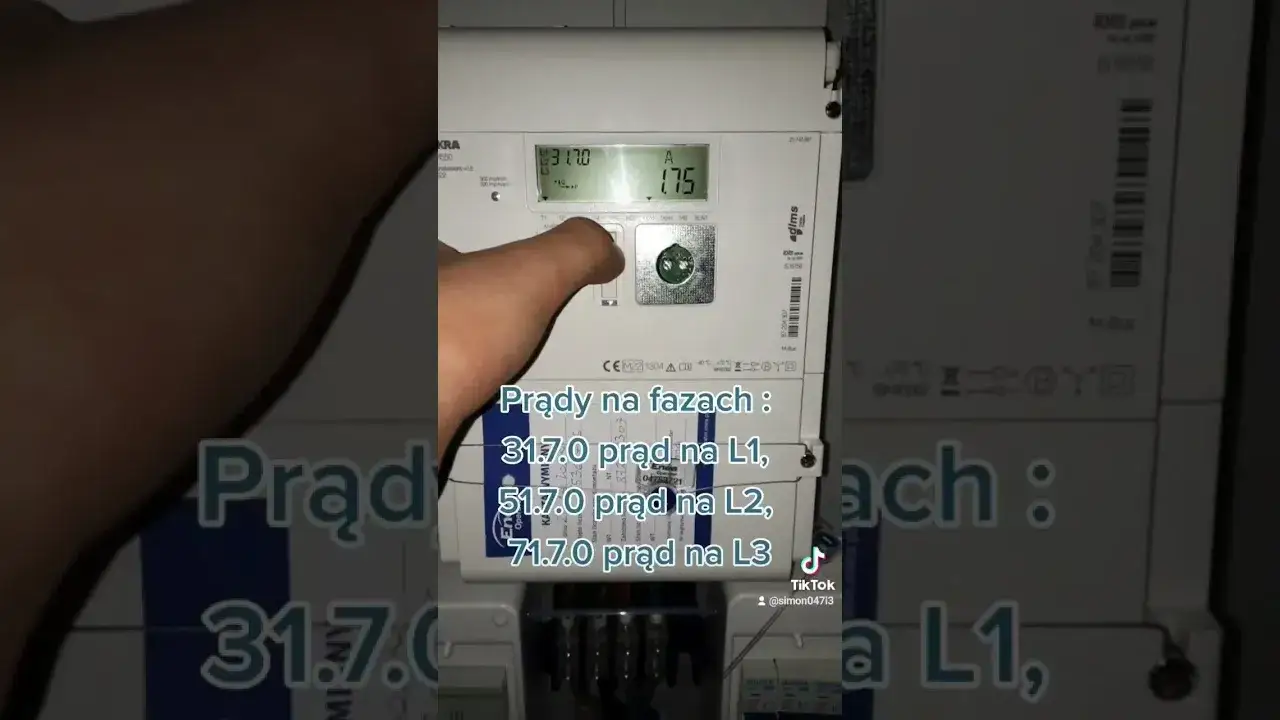

Symbole L1, L2, L3 informują o fazach. Jeśli masz licznik trójfazowy (co jest standardem w domach jednorodzinnych i niektórych większych mieszkaniach), zobaczysz te oznaczenia, które wskazują, które fazy są aktywne i podłączone. W większości przypadków wszystkie trzy fazy będą aktywne. W mniejszych mieszkaniach często występuje tylko jedna faza (L1), co jest również normalne i nie świadczy o żadnej usterce.

Co oznacza migająca czerwona dioda i jak szybko zużywasz prąd?

Wspomniana wcześniej migająca czerwona dioda LED na obudowie licznika Iskra to wskaźnik bieżącego zużycia energii. Jej częstotliwość mrugania jest proporcjonalna do aktualnego poboru prądu. Obok diody lub na tabliczce znamionowej licznika znajdziesz stałą licznika, np. "1000 imp/kWh". Oznacza to, że każde 1000 mignięć diody odpowiada zużyciu 1 kilowatogodziny. Im szybciej dioda miga, tym więcej prądu zużywasz w danej chwili. To świetny sposób na szybkie sprawdzenie, które urządzenia w Twoim domu są największymi "pożeraczami" energii.

Najczęstsze pytania i rozwiązania problemów z odczytem licznika Iskra

Podczas odczytu licznika mogą pojawić się pewne wątpliwości. Oto odpowiedzi na najczęściej zadawane pytania, które pomogą Ci rozwiać wszelkie niejasności.

Dlaczego na moim liczniku Tauron kody zaczynają się od "15", a nie "1"?

To bardzo częste pytanie! Niektórzy operatorzy, w tym Tauron, stosują warianty standardowych kodów OBIS. Zamiast 1.8.0, możesz zobaczyć 15.8.0, a zamiast 1.8.1 i 1.8.2 odpowiednio 15.8.1 i 15.8.2. Nie martw się, ich znaczenie jest dokładnie takie samo. Jest to po prostu lokalna modyfikacja sposobu wyświetlania, która nie wpływa na interpretację danych. Traktuj je identycznie jak ich odpowiedniki zaczynające się od "1".

Mój licznik nic nie wyświetla lub pokazuje błąd: co robić?

Jeśli wyświetlacz licznika Iskra jest pusty, nie reaguje na przyciski lub pokazuje komunikat o błędzie (np. "Error", "Fail"), pierwszym krokiem jest sprawdzenie, czy nie doszło do ogólnej awarii prądu w Twoim budynku lub w okolicy. Jeśli prąd jest, a licznik nadal nie działa poprawnie, natychmiast skontaktuj się ze swoim operatorem systemu dystrybucyjnego (OSD). Pamiętaj, że samodzielna próba naprawy lub ingerencji w licznik jest surowo zabroniona i może być niebezpieczna. To operator jest odpowiedzialny za prawidłowe działanie urządzenia.

Czy odczyt u różnych dostawców (Enea, PGE, Energa) wygląda tak samo?

Tak, w dużej mierze tak. Chociaż liczniki Iskra są instalowane przez różnych OSD (Enea, PGE, Energa), zasada odczytu kodów OBIS jest uniwersalna i ustandaryzowana. Oznacza to, że kody 1.8.0, 1.8.1, 1.8.2 czy 2.8.0 zawsze będą miały to samo znaczenie, niezależnie od tego, kto jest Twoim dostawcą. Ewentualne różnice, jak już wspominałem, mogą dotyczyć prefiksów kodów (np. 15.8.x dla Taurona), ale ogólna metoda przełączania ekranów i interpretacji danych pozostaje taka sama dla wszystkich operatorów korzystających z liczników Iskra.

Zgłosiłem zły odczyt: jak uniknąć błędów w przyszłości?

Błędy zdarzają się każdemu, ale można je minimalizować. Aby uniknąć pomyłek w przyszłości, ja zawsze polecam kilka prostych zasad:

• Dokładnie sprawdzaj kody OBIS: Upewnij się, że zanotowałeś wartość z właściwego kodu (np. 1.8.0, a nie 0.9.1, który oznacza czas).
• Zapisuj pełne kWh: Pamiętaj, aby ignorować cyfry po przecinku.
• Zrób zdjęcie: Najlepszym dowodem odczytu jest zdjęcie wyświetlacza licznika, na którym widać zarówno kod OBIS, jak i zanotowaną wartość. W razie wątpliwości, masz twardy dowód.
• Regularne odczyty: Częstsze sprawdzanie licznika pozwala nie tylko monitorować zużycie, ale także szybko wykrywać ewentualne nieprawidłowości lub błędy w odczycie.

Dzięki tym wskazówkom odczyt licznika Iskra stanie się dla Ciebie rutyną i nie będzie źródłem stresu.
