Prawidłowy dobór bezpiecznika głównego w instalacji elektrycznej domu to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa. To on stanowi pierwszą linię obrony przed przeciążeniami i zwarciami, chroniąc zarówno urządzenia, jak i domowników. W tym artykule wyjaśnię, jak krok po kroku dobrać odpowiedni bezpiecznik, biorąc pod uwagę moc przyłączeniową, rodzaj instalacji oraz specyfikę nowoczesnych rozwiązań, takich jak fotowoltaika.
Jak dobrać bezpiecznik główny w domu? Kluczowe zasady dla bezpieczeństwa instalacji
- Wyróżniamy bezpiecznik przedlicznikowy (własność OSD, plombowany) oraz bezpiecznik zalicznikowy (główny wyłącznik w domowej rozdzielnicy).
- Wartość bezpiecznika przedlicznikowego musi być ściśle dopasowana do mocy przyłączeniowej określonej w umowie z dostawcą energii.
- Bezpieczniki dzielimy na topikowe (wymienne wkładki) i nadprądowe ("eski", wielokrotnego użytku), z różnymi charakterystykami (np. B i C).
- Samodzielna wymiana bezpiecznika przedlicznikowego jest surowo zabroniona i niebezpieczna może ją przeprowadzić wyłącznie uprawniony elektryk po zgłoszeniu do Operatora Systemu Dystrybucyjnego (OSD).
- W przypadku instalacji fotowoltaicznej konieczne są dodatkowe zabezpieczenia i dostosowanie bezpiecznika głównego do współpracy z falownikiem.
Dlaczego prawidłowy dobór bezpiecznika głównego jest tak ważny?
Dla mnie, jako eksperta, zawsze podkreślam, że bezpiecznik główny to serce systemu ochronnego w każdym domu. Jego prawidłowy dobór jest absolutnie kluczowy dla bezpieczeństwa i niezawodności całej instalacji elektrycznej. Wyobraźmy sobie sytuację, w której jednocześnie uruchamiamy płytę indukcyjną, piekarnik, pralkę i czajnik to ogromne obciążenie. Bezpiecznik główny ma za zadanie chronić instalację przed przeciążeniami i zwarciami, które mogłyby doprowadzić do uszkodzenia sprzętu, a w skrajnych przypadkach nawet do pożaru. Jeśli jest zbyt słaby, będzie często "wybijał", zakłócając komfort użytkowania. Jeśli jest zbyt mocny, nie spełni swojej funkcji ochronnej, stwarzając realne zagrożenie.
Zrozumieć role: Czym różni się bezpiecznik przedlicznikowy od tego w Twojej skrzynce?
Wiele osób myli te dwa pojęcia, a to błąd, który może mieć poważne konsekwencje. Musimy rozróżnić dwa kluczowe elementy: zabezpieczenie przedlicznikowe i zabezpieczenie zalicznikowe (czyli główny wyłącznik w domowej rozdzielnicy). Zabezpieczenie przedlicznikowe to element, który znajduje się zazwyczaj w złączu kablowym lub skrzynce pomiarowej, jeszcze przed licznikiem energii. Jest ono własnością Operatora Systemu Dystrybucyjnego (OSD) i jest przez niego plombowane. Jego głównym zadaniem jest ograniczenie mocy, jaką możemy pobierać z sieci, zgodnie z naszą umową przyłączeniową. Jakakolwiek ingerencja w ten bezpiecznik, w tym jego wymiana, jest niedozwolona i może być przeprowadzona wyłącznie przez uprawnionego elektryka po zgłoszeniu do OSD. Z kolei zabezpieczenie zalicznikowe to główny wyłącznik, który znajdziemy w naszej domowej rozdzielnicy. Jest on naszą własnością i jego zadaniem jest ochrona całej instalacji wewnętrznej przed przeciążeniami i zwarciami. Powinien być dobrany w taki sposób, aby zapewnić selektywność działania czyli w przypadku awarii w jednym obwodzie, powinien zadziałać bezpiecznik tego konkretnego obwodu, a nie bezpiecznik główny, odcinając zasilanie całego domu.
Moc przyłączeniowa a amperaż: Jak umowa z dostawcą energii dyktuje wartość bezpiecznika?
To jest fundamentalna zasada, o której zawsze przypominam moim klientom. Wartość prądowa (amperaż) bezpiecznika przedlicznikowego jest ściśle powiązana z mocą przyłączeniową, którą mamy określoną w umowie z dostawcą energii. To właśnie ta moc decyduje o tym, ile urządzeń możemy jednocześnie podłączyć do sieci bez ryzyka wyłączenia zabezpieczenia. Przykładowo, dla instalacji trójfazowej (400V) i bezpiecznika o wartości 25A, maksymalna moc, jaką możemy pobrać, wynosi około 17,3 kW. Jeśli mamy instalację jednofazową (230V) i ten sam bezpiecznik 25A, maksymalna moc spada do 5,75 kW. Zatem, zanim zaczniemy myśleć o konkretnych wartościach, musimy zajrzeć do naszej umowy.
Praktyczny przewodnik: Jak dobrać wartość prądową bezpiecznika głównego?
Dobór odpowiedniego bezpiecznika głównego to proces, który wymaga uwzględnienia kilku kluczowych czynników. Nie jest to skomplikowane, ale wymaga precyzji i zrozumienia podstawowych zasad. Poniżej przedstawię kroki, które pomogą Ci podjąć właściwą decyzję.
Krok 1: Sprawdź moc przyłączeniową w swojej umowie
Pierwszym i najważniejszym krokiem jest sprawdzenie, jaką moc przyłączeniową masz określoną w umowie z dostawcą energii elektrycznej. To właśnie ta wartość jest punktem wyjścia do doboru bezpiecznika przedlicznikowego. Bez tej informacji, wszelkie dalsze obliczenia i decyzje będą jedynie zgadywaniem. Umowa jasno określa, ile kilowatów (kW) możesz maksymalnie pobrać z sieci.

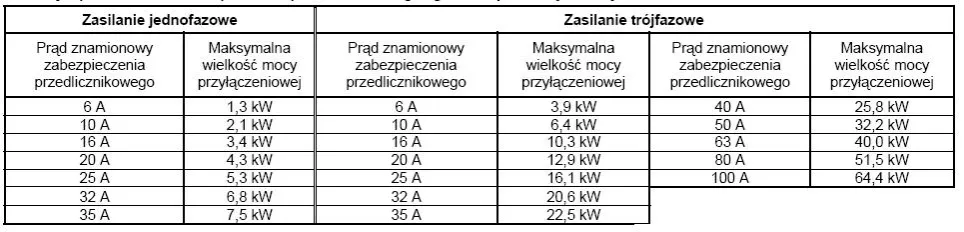

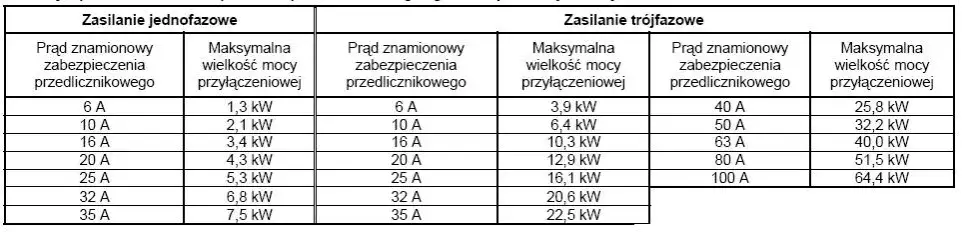

Krok 2: Odczytaj wartość z tabeli proste przełożenie mocy na ampery (A)
Aby ułatwić Ci dobór, przygotowałem tabelę, która w prosty sposób przedstawia przełożenie mocy przyłączeniowej na zalecaną wartość prądową bezpiecznika głównego (amperaż) dla najczęściej spotykanych instalacji.
| Typ instalacji | Moc przyłączeniowa (kW) | Zalecany bezpiecznik główny (A) |
|---|---|---|
| Jednofazowa (230V) | 4,6 | 20A |
| Jednofazowa (230V) | 5,75 | 25A |
| Jednofazowa (230V) | 7,36 | 32A |
| Jednofazowa (230V) | 9,2 | 40A |
| Trójfazowa (400V) | 13,8 | 20A |
| Trójfazowa (400V) | 17,3 | 25A |
| Trójfazowa (400V) | 22,2 | 32A |
| Trójfazowa (400V) | 27,7 | 40A |
Krok 3: Oblicz przewidywane obciążenie czy Twoje urządzenia nie przeciążą instalacji?
Po dobraniu bezpiecznika przedlicznikowego, musimy pomyśleć o zabezpieczeniu zalicznikowym, czyli tym w naszej domowej rozdzielnicy. Tutaj kluczowe jest obliczenie sumarycznego obciążenia, które mogą generować urządzenia w Twoim domu. Pamiętaj, że chodzi o urządzenia, które mogą pracować jednocześnie. To pozwoli dobrać odpowiednią wartość bezpiecznika zalicznikowego i uniknąć jego częstego wyłączania.
Jak zsumować moc kluczowych urządzeń domowych (płyta indukcyjna, piekarnik, czajnik)?
Zawsze radzę, aby sporządzić listę urządzeń o dużej mocy, które często pracują w Twoim domu. Do takich sprzętów zaliczamy przede wszystkim:
- Płyta indukcyjna
- Piekarnik elektryczny
- Czajnik elektryczny
- Pralka
- Zmywarka
- Suszarka do włosów
- Bojler elektryczny
Zasada 20% zapasu: Dlaczego warto mieć margines bezpieczeństwa?
Po zsumowaniu mocy urządzeń, zawsze rekomenduję dodanie około 20% zapasu do uzyskanej wartości. Dlaczego? Ponieważ w praktyce rzadko kiedy wszystkie urządzenia pracują z pełną mocą jednocześnie, ale zawsze warto mieć margines bezpieczeństwa. Ten zapas pozwoli uniknąć niepotrzebnych wyłączeń bezpiecznika w szczytowych momentach, kiedy nagle włączymy dodatkowe urządzenie, które nie było uwzględnione w naszych podstawowych obliczeniach. To po prostu zdrowsze dla instalacji i bardziej komfortowe dla użytkownika.
Rodzaje bezpieczników głównych: Co warto wiedzieć przed wyborem?
Rynek oferuje różne typy bezpieczników, a ich zrozumienie jest kluczowe dla zapewnienia optymalnej ochrony. Nie wszystkie bezpieczniki są takie same, a ich charakterystyka ma bezpośredni wpływ na to, jak skutecznie będą chronić Twoją instalację.

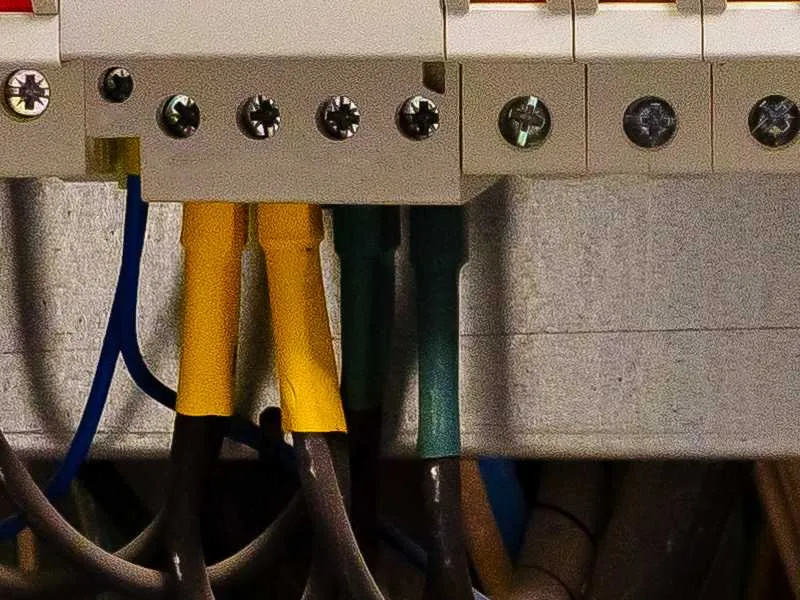

Bezpiecznik topikowy kontra wyłącznik nadprądowy ("eska"): Czym się różnią i który jest lepszy?
To klasyczne pytanie, które często słyszę. W starszych instalacjach dominowały bezpieczniki topikowe. Ich działanie polega na przepaleniu się specjalnego drutu (topika) w momencie przeciążenia lub zwarcia. Po zadziałaniu wymagają one wymiany całej wkładki, co bywa uciążliwe. Z kolei w nowoczesnych instalacjach królują wyłączniki nadprądowe, popularnie zwane "eskami". Są to aparaty, które po zadziałaniu można ponownie załączyć, co jest znacznie wygodniejsze. Oto ich kluczowe różnice:
| Cecha | Bezpiecznik topikowy | Wyłącznik nadprądowy ("eska") |
|---|---|---|
| Zasada działania | Przepalenie wkładki topikowej | Rozłączenie obwodu mechanicznie |
| Po zadziałaniu | Wymaga wymiany wkładki | Możliwość ponownego załączenia |
| Koszty eksploatacji | Wymaga zakupu nowych wkładek | Brak dodatkowych kosztów po zadziałaniu |
| Wskaźnik zadziałania | Zazwyczaj widoczny wskaźnik | Dźwignia w pozycji "wyłączony" |
| Zastosowanie | Starsze instalacje | Nowoczesne instalacje |
Tajemnicze literki B i C co oznacza charakterystyka bezpiecznika?
Kiedy patrzymy na wyłącznik nadprądowy, często widzimy obok wartości prądowej (np. 16A) literkę, taką jak B, C, a rzadziej D. To jest charakterystyka czasowo-prądowa bezpiecznika, która określa, jak szybko bezpiecznik zadziała przy określonym prądzie przeciążeniowym lub zwarciowym. Jest to niezwykle ważne, ponieważ różne urządzenia mają różne prądy rozruchowe, a bezpiecznik musi być na tyle "cierpliwy", żeby nie wyłączać się niepotrzebnie, ale jednocześnie wystarczająco szybki, by chronić instalację w razie awarii.
Charakterystyka B: Idealne rozwiązanie do standardowych instalacji w mieszkaniach
Charakterystyka B to najczęściej spotykany typ bezpieczników w domach i mieszkaniach. Jest ona idealna do zabezpieczania obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia. Bezpieczniki z charakterystyką B reagują stosunkowo szybko na niewielkie przeciążenia i zwarcia, co czyni je doskonałym wyborem dla obwodów, w których nie występują duże prądy rozruchowe.
Charakterystyka C: Niezbędna w domach z urządzeniami o dużym prądzie rozruchowym (np. pompy, hydrofory)
Jeśli w Twoim domu są urządzenia o większych prądach rozruchowych, takie jak silniki elektryczne, pompy (np. do hydroforu), czy niektóre sprzęty AGD (np. kosiarki elektryczne), to charakterystyka C będzie bardziej odpowiednia. Bezpieczniki z tą charakterystyką są bardziej "wytrzymałe" na krótkotrwałe, wysokie prądy rozruchowe, dzięki czemu nie wyłączają się niepotrzebnie przy każdym włączeniu silnika, jednocześnie zapewniając skuteczną ochronę w przypadku rzeczywistego zwarcia.Wymiana bezpiecznika głównego: Dlaczego nie wolno robić tego samodzielnie?
Kwestia wymiany bezpiecznika głównego to punkt, w którym bezpieczeństwo i przepisy zbiegają się w jedno. Zawsze podkreślam, że samodzielna ingerencja w ten element instalacji jest nie tylko niebezpieczna, ale i niezgodna z prawem.
Dlaczego bezpiecznik przed licznikiem jest zaplombowany?
Bezpiecznik przedlicznikowy jest plombowany przez dostawcę energii (OSD) z bardzo konkretnych powodów. Po pierwsze, ma to na celu ochronę przed nieuprawnionym poborem energii. Po drugie, plomba gwarantuje, że nikt nie ingerował w zabezpieczenie, które jest kluczowym elementem systemu dystrybucji energii i ma za zadanie chronić zarówno Twoją instalację, jak i całą sieć. Ingerencja w zaplombowany element to naruszenie warunków umowy i może skutkować konsekwencjami prawnymi oraz finansowymi.
Krok po kroku: Jak legalnie i bezpiecznie wymienić zabezpieczenie przedlicznikowe?
Jeśli musisz wymienić lub zmienić wartość zabezpieczenia przedlicznikowego, procedura jest następująca:
- Zgłoś potrzebę do OSD: Skontaktuj się ze swoim Operatorem Systemu Dystrybucyjnego (np. Tauron, Enea, Energa, PGE, innogy/E.ON) i zgłoś potrzebę wymiany lub zmiany wartości bezpiecznika przedlicznikowego.
- Ustal termin: OSD wyznaczy termin, w którym ich pracownik lub uprawniony elektryk współpracujący z OSD przyjedzie na miejsce.
- Zapewnij dostęp: Upewnij się, że miejsce montażu bezpiecznika jest łatwo dostępne.
- Wymiana przez specjalistę: Tylko uprawniony elektryk, działający z ramienia OSD, może zdjąć plomby, wymienić bezpiecznik i ponownie go zaplombować.
- Potwierdzenie: Po zakończeniu prac otrzymasz potwierdzenie wykonania usługi.
Kto jest uprawniony do wymiany i jakie są orientacyjne koszty usługi?
Do wymiany bezpiecznika przedlicznikowego uprawniony jest wyłącznie pracownik Operatora Systemu Dystrybucyjnego lub elektryk posiadający odpowiednie uprawnienia i działający na zlecenie OSD. Samodzielna wymiana jest niedozwolona. Koszt takiej usługi może się wahać. W przypadku awarii, koszt interwencji elektryka, który wymieni bezpiecznik zalicznikowy (ten w Twojej rozdzielnicy), to zazwyczaj od 50 do 150 zł, plus cena samego aparatu. Jeśli jednak mówimy o zabezpieczeniu przedlicznikowym, koszty i procedury mogą być bardziej złożone i zależą od polityki danego OSD. Warto pamiętać, że prace w weekendy lub w trybie awaryjnym mogą wiązać się z wyższymi opłatami.
Bezpiecznik główny a fotowoltaika: Kluczowe aspekty zabezpieczeń
W dobie rosnącej popularności instalacji fotowoltaicznych, kwestia zabezpieczeń elektrycznych nabiera nowego wymiaru. Posiadanie paneli PV wprowadza specyficzne wymagania, które muszą być uwzględnione przy doborze bezpiecznika głównego i całej instalacji.
Jak fotowoltaika wpływa na wymagania dotyczące zabezpieczeń w domu?
Instalacja fotowoltaiczna (PV) zasadniczo zmienia dynamikę przepływu energii w domu. Nie tylko pobieramy prąd z sieci, ale również go do niej oddajemy. To wymaga uwzględnienia dodatkowych zabezpieczeń zarówno po stronie prądu stałego (DC), generowanego przez panele, jak i po stronie prądu przemiennego (AC), który jest wprowadzany do domowej instalacji przez falownik. System musi być przygotowany na przepływ prądu w obu kierunkach oraz na specyficzne zagrożenia, takie jak przepięcia atmosferyczne.
Czy standardowy bezpiecznik główny wystarczy przy panelach PV?
Odpowiedź brzmi: nie zawsze. Standardowy bezpiecznik główny, choć kluczowy, musi być dostosowany do współpracy z falownikiem. W wielu przypadkach, zwłaszcza przy większych mocach instalacji PV, konieczne jest zwiększenie wartości bezpiecznika przedlicznikowego, aby uwzględnić prąd generowany przez falownik. Zawsze zalecam konsultację z doświadczonym projektantem instalacji PV i elektrykiem, który oceni, czy istniejące zabezpieczenia są wystarczające, czy też wymagają modyfikacji.
Przeczytaj również: Jak sprawdzić bezpiecznik? Pewnie zdiagnozuj w domu i aucie
Konieczność dodatkowych zabezpieczeń: Rola ograniczników przepięć (SPD) i wyłączników różnicowoprądowych
Instalacje fotowoltaiczne wymagają szeregu dedykowanych zabezpieczeń, które wykraczają poza standardowy bezpiecznik główny. Do najważniejszych należą:
- Ograniczniki przepięć (SPD): Są absolutnie niezbędne, zarówno po stronie DC (ochrona paneli i falownika przed przepięciami pochodzącymi np. od wyładowań atmosferycznych), jak i AC (ochrona instalacji domowej).
- Wyłączniki różnicowoprądowe: Choć standardowe w nowoczesnych instalacjach, w przypadku PV często stosuje się specjalne typy (np. typu B), które są odporne na prądy upływowe o specyficznym kształcie, generowane przez falowniki.
- Bezpieczniki gPV: To specjalistyczne bezpieczniki topikowe, przeznaczone do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych, zabezpieczające przed przetężeniami w łańcuchach paneli.
Unikaj tych błędów: Najczęstsze pomyłki przy doborze bezpiecznika
W mojej praktyce widziałem wiele błędów, które można łatwo uniknąć. Poniżej przedstawiam najczęstsze z nich, abyś mógł ich uniknąć w swoim domu:
- Błąd #1: Wybór bezpiecznika "na zapas" o zbyt dużej wartości. Wielu ludzi myśli, że większy bezpiecznik to lepsza ochrona, bo "nie będzie wybijał". To jest bardzo niebezpieczne! Bezpiecznik o zbyt dużej wartości nie zadziała w przypadku przeciążenia, co może doprowadzić do przegrzewania się przewodów, uszkodzenia instalacji, a nawet pożaru. Bezpiecznik ma chronić przewody, a nie tylko zapewniać ciągłość zasilania. Jego wartość musi być dopasowana do przekroju przewodów i mocy przyłączeniowej.
-
Błąd #2: Brak selektywności dlaczego przy zwarciu "wywala" główny bezpiecznik, a nie obwodowy?
Selektywność to zasada, zgodnie z którą w przypadku awarii powinien zadziałać tylko ten bezpiecznik, który jest najbliżej miejsca usterki, czyli w danym obwodzie. Jeśli przy zwarciu w kuchni "wybija" bezpiecznik główny całego domu, a nie tylko ten od obwodu kuchennego, oznacza to brak selektywności. Aby ją zapewnić, bezpiecznik główny zalicznikowy (w rozdzielnicy domowej) powinien mieć niższą wartość prądową niż bezpiecznik przedlicznikowy, a bezpieczniki obwodowe niższą niż zalicznikowy. To zapewnia, że w przypadku problemu, prąd zostanie odcięty tylko w uszkodzonym fragmencie instalacji.
-
Błąd #3: Samodzielna ingerencja w zaplombowane zabezpieczenia.
Jak już wspominałem, bezpiecznik przedlicznikowy jest zaplombowany przez OSD. Samodzielne jego odplombowanie, wymiana czy jakakolwiek modyfikacja jest nielegalna i niezwykle niebezpieczna. Może to prowadzić do porażenia prądem, uszkodzenia sieci energetycznej, a także do poważnych konsekwencji prawnych i finansowych ze strony dostawcy energii. Zawsze w takich sytuacjach należy kontaktować się z OSD.
