Jak podłączyć bezpiecznik 1-fazowy? Uniknij 5 kluczowych błędów!

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć jednofazowy wyłącznik nadprądowy w domowej instalacji elektrycznej. Dowiesz się, jak uniknąć najczęstszych błędów i zapewnić bezpieczeństwo Twojemu domowi, nawet jeśli nie masz wykształcenia elektrycznego. Pamiętaj, że prace z prądem wymagają szczególnej ostrożności i wiedzy, a ja postaram się przekazać Ci ją w jak najbardziej przystępny sposób.

Czym jest wyłącznik nadprądowy i dlaczego mylimy go z korkiem?

W codziennym języku często używamy określeń takich jak „bezpiecznik”, „korek” czy „eska”, mając na myśli właśnie wyłącznik nadprądowy. Chociaż te nazwy są powszechnie zrozumiałe, warto pamiętać, że technicznie rzecz biorąc, mówimy o wyłączniku nadprądowym. Jego głównym zadaniem w instalacji elektrycznej jest ochrona obwodów przed dwoma groźnymi zjawiskami: przeciążeniem i zwarciem. Gdy prąd płynący przez obwód przekroczy bezpieczną wartość (np. z powodu podłączenia zbyt wielu urządzeń) lub dojdzie do zwarcia (bezpośredniego połączenia fazy z neutralnym lub ochronnym), wyłącznik nadprądowy automatycznie przerywa przepływ prądu. To kluczowe dla bezpieczeństwa, ponieważ zapobiega przegrzewaniu się przewodów, co mogłoby doprowadzić do pożaru, a także chroni podłączone urządzenia przed uszkodzeniem.

Potencjalne zagrożenia: co się stanie, gdy bezpiecznik zostanie źle podłączony?

Nieprawidłowe podłączenie wyłącznika nadprądowego to niestety prosta droga do poważnych problemów, a nawet tragedii. Jako elektryk z doświadczeniem widziałem wiele takich sytuacji i zawsze podkreślam, jak ważne jest zrozumienie ryzyka. Oto konkretne zagrożenia:

• Ryzyko porażenia prądem: To chyba największe i najbardziej bezpośrednie zagrożenie. Jeśli wyłącznik zostanie podłączony na przewodzie neutralnym zamiast fazowego, obwód będzie nadal pod napięciem, nawet gdy „bezpiecznik” jest wyłączony. Dotknięcie takiego obwodu może być śmiertelne.
• Pożar instalacji: Zbyt słabo dokręcone zaciski wyłącznika prowadzą do zwiększenia rezystancji w miejscu połączenia. W efekcie styki zaczynają się przegrzewać, co może skutkować stopieniem izolacji przewodów, a w konsekwencji pożarem. Podobnie, zastosowanie wyłącznika o zbyt dużej wartości prądu znamionowego do cienkich przewodów sprawi, że przewody przegrzeją się zanim wyłącznik zadziała, co również grozi pożarem.
• Uszkodzenie urządzeń: Nieprawidłowo dobrany lub podłączony wyłącznik może nie zadziałać w momencie przeciążenia lub zwarcia. W rezultacie wysoki prąd może uszkodzić podłączone urządzenia elektryczne, prowadząc do kosztownych napraw lub wymiany.
• Brak ochrony: W skrajnych przypadkach, błędne podłączenie może całkowicie uniemożliwić działanie wyłącznika, pozostawiając instalację bez jakiejkolwiek ochrony przed wspomnianymi zagrożeniami.

Kiedy możesz zająć się tym sam, a kiedy musisz wezwać elektryka z uprawnieniami?

Prace przy instalacji elektrycznej to nie zabawa. Są one niebezpieczne i wymagają specjalistycznej wiedzy oraz odpowiednich uprawnień. W Polsce, zgodnie z przepisami, wszelkie prace związane z instalacjami elektrycznymi, w tym montaż i wymiana zabezpieczeń, powinny być wykonywane przez osoby posiadające ważne uprawnienia SEP (Stowarzyszenia Elektryków Polskich) do 1 kV. Ten artykuł ma charakter wyłącznie edukacyjny. Moim celem jest przekazanie Ci wiedzy, abyś rozumiał, jak działa Twoja instalacja i jak powinny być wykonywane prace. Jednakże, w praktyce, jeśli nie posiadasz wymaganych uprawnień, doświadczenia i odpowiednich narzędzi, zawsze zalecam wezwanie wykwalifikowanego elektryka. Próba samodzielnego podłączenia wyłącznika bez uprawnień jest nie tylko nielegalna, ale przede wszystkim stwarza ogromne ryzyko dla Twojego zdrowia i życia, a także dla bezpieczeństwa Twojego domu. Nie warto ryzykować dla pozornych oszczędności.

Przygotowanie do montażu: Niezbędnik instalatora

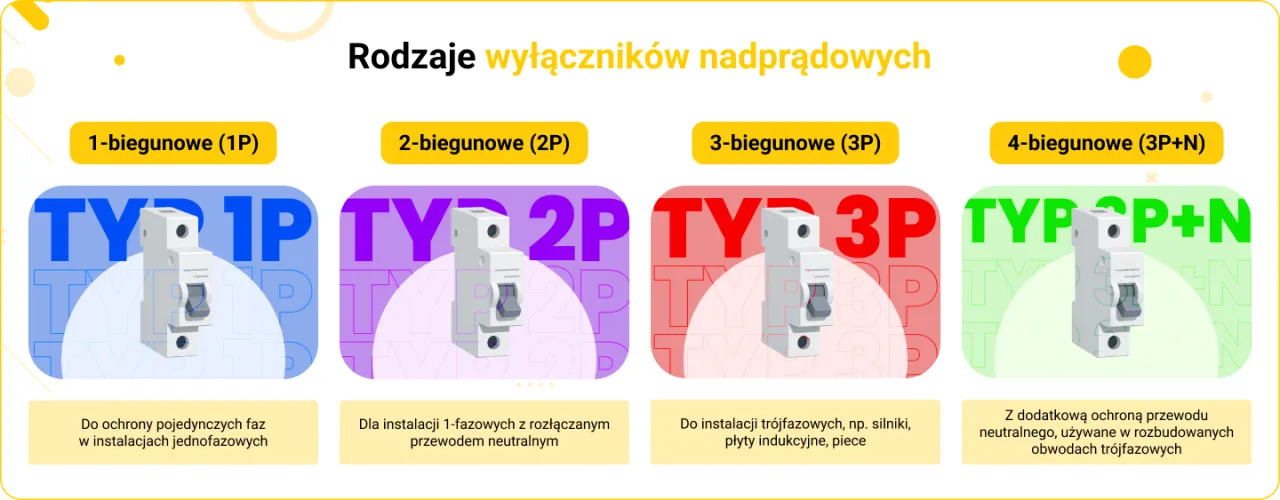

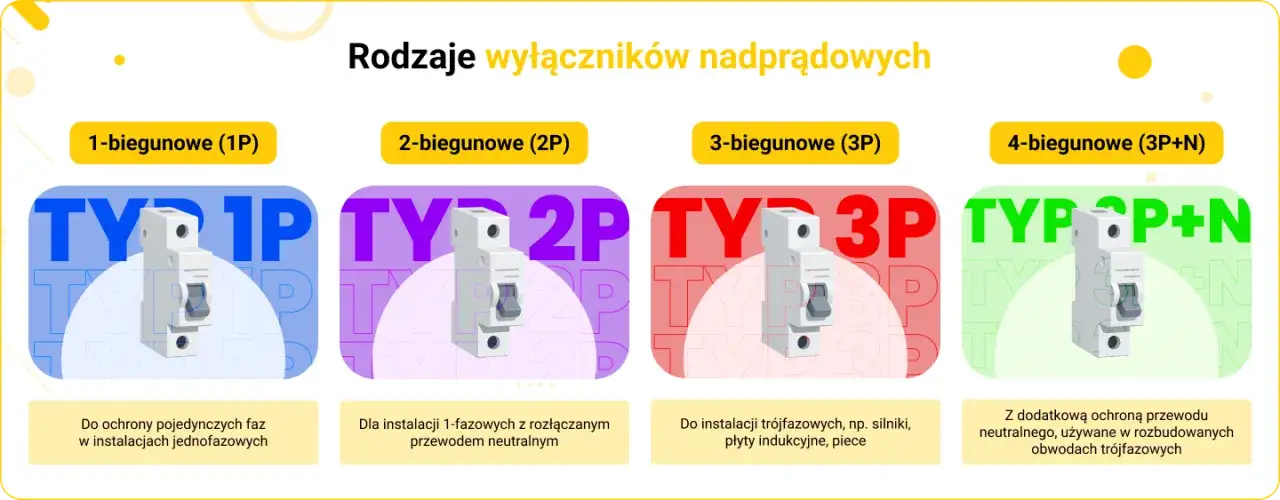

Krok 1: Dobór odpowiedniego bezpiecznika co oznaczają symbole B10, B16, C16?

Wybór właściwego wyłącznika nadprądowego to podstawa bezpiecznej i prawidłowo działającej instalacji. Na każdym wyłączniku znajdziesz oznaczenia, takie jak B10, B16, C16. Litera (B lub C) określa charakterystykę wyzwalania, czyli to, jak szybko wyłącznik zareaguje na przeciążenie. Cyfra (np. 10, 16) to prąd znamionowy wyrażony w amperach (A), czyli maksymalny prąd, jaki może przez niego płynąć w sposób ciągły bez wyłączenia.

• Charakterystyka B: Wyłączniki z tą charakterystyką (np. B10, B16) są najczęściej stosowane w domowych instalacjach do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych. Wyzwalają się stosunkowo szybko przy niewielkim przekroczeniu prądu znamionowego, co jest idealne dla odbiorników rezystancyjnych (np. grzałki, żarówki) i urządzeń z małym prądem rozruchowym.
• Charakterystyka C: Wyłączniki z charakterystyką C (np. C10, C16) są przeznaczone do obwodów, w których występują urządzenia o większym prądzie rozruchowym, takie jak silniki elektryczne, transformatory czy niektóre elektronarzędzia. Wyzwalają się z pewnym opóźnieniem przy krótkotrwałym przeciążeniu, aby uniknąć niepotrzebnego wyłączania się obwodu podczas startu urządzenia.

Kluczowe jest dobranie wyłącznika nadprądowego zgodnie z przekrojem przewodów w danym obwodzie oraz przewidywanym obciążeniem. Zbyt duży bezpiecznik nie ochroni przewodów przed przegrzaniem, a zbyt mały będzie często "wybijał" bez powodu. Przykładowo, dla przewodów o przekroju 1,5 mm² zazwyczaj stosuje się wyłączniki B10, a dla 2,5 mm² B16.

Krok 2: Kompletowanie narzędzi co musisz mieć pod ręką?

Przed przystąpieniem do jakichkolwiek prac, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Ich izolacja jest absolutnie kluczowa dla Twojego bezpieczeństwa.

• Wkrętaki izolowane: Płaski i krzyżakowy (PH2). Upewnij się, że posiadają atest VDE i są przeznaczone do pracy pod napięciem do 1000V.
• Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego usunięcia izolacji z przewodów bez uszkadzania żył.
• Próbnik napięcia lub multimetr: Absolutnie konieczny do sprawdzenia, czy w obwodzie nie ma napięcia przed rozpoczęciem pracy i po jej zakończeniu.
• Obcinaczki do przewodów: Z izolowanymi rękojeściami, do przycinania przewodów na odpowiednią długość.
• Latarka czołowa: Zapewni swobodę rąk i dobre oświetlenie w rozdzielnicy.

Krok 3: Najważniejsza zasada jak całkowicie i bezpiecznie odłączyć zasilanie?

To jest najważniejszy krok i nie ma tu miejsca na kompromisy. Zawsze, ale to zawsze, musisz upewnić się, że instalacja jest całkowicie pozbawiona napięcia.

1. Wyłącz główne zabezpieczenie: Udaj się do głównej rozdzielnicy (najczęściej w piwnicy, garażu lub na klatce schodowej) i wyłącz główny wyłącznik nadprądowy lub bezpiecznik topikowy, który odcina zasilanie całej instalacji w Twoim mieszkaniu lub domu.
2. Oznacz wyłącznik: Jeśli to możliwe, zabezpiecz główny wyłącznik przed przypadkowym włączeniem (np. kłódką) lub umieść na nim wyraźną informację "Nie włączać! Prace elektryczne!".
3. Zweryfikuj brak napięcia: Po wyłączeniu zasilania, wróć do miejsca, w którym będziesz pracować (np. rozdzielnica, w której chcesz podłączyć bezpiecznik). Używając próbnika napięcia lub multimetru, sprawdź każdy przewód (fazowy, neutralny, ochronny) względem siebie i względem uziemienia, aby upewnić się, że w żadnym z nich nie ma napięcia. To krok, którego nigdy nie wolno pomijać!
4. Pracuj w dobrych warunkach: Upewnij się, że masz dobre oświetlenie i stabilną pozycję.

Podłączenie bezpiecznika jednofazowego krok po kroku

Rozpoznawanie przewodów w puszce: Faza, Neutralny, Ochronny

Zanim zaczniesz cokolwiek podłączać, musisz bezbłędnie rozpoznać poszczególne przewody. W nowoczesnych instalacjach obowiązują standardowe kolory, które znacznie ułatwiają identyfikację. Przewód fazowy (L) to zazwyczaj brązowy lub czarny, przewód neutralny (N) jest zawsze niebieski, a przewód ochronny (PE) to charakterystyczny żółto-zielony. Zawsze jednak, nawet jeśli kolory są standardowe, warto zweryfikować ich funkcję za pomocą próbnika napięcia lub multimetru, zwłaszcza w starszych instalacjach.

Jakim kolorem oznaczony jest przewód fazowy (L) i dlaczego to kluczowe?

Przewód fazowy, oznaczany literą L (od ang. Live), to ten, w którym płynie prąd pod napięciem. Najczęściej spotkasz go w kolorze brązowym lub czarnym, choć w bardzo starych instalacjach może być też czerwony. Jego prawidłowe zidentyfikowanie jest absolutnie kluczowe, ponieważ wyłącznik nadprądowy zawsze podłączamy tylko i wyłącznie na przewodzie fazowym. Pominięcie tego lub pomyłka może mieć katastrofalne skutki, o czym wspominałem już wcześniej obwód pozostanie pod napięciem, nawet gdy wyłącznik jest w pozycji "OFF".

Rola przewodu neutralnego (N) i ochronnego (PE) gdzie je podłączyć?

Przewód neutralny (N), zawsze w kolorze niebieskim, służy do zamykania obwodu elektrycznego i odprowadzania prądu z powrotem do źródła. Przewód ochronny (PE), zawsze żółto-zielony, to przewód bezpieczeństwa, który chroni przed porażeniem prądem w przypadku awarii urządzenia. Ważna zasada: ani przewodu neutralnego, ani ochronnego nie przerywamy wyłącznikiem nadprądowym! Te przewody podłącza się bezpośrednio do odpowiednich listew zaciskowych (szyn N i PE) w rozdzielnicy. Szyna N to zazwyczaj listwa z niebieskimi zaciskami, a szyna PE z żółto-zielonymi.

Montaż na szynie TH35: Jak prawidłowo osadzić bezpiecznik w rozdzielnicy?

Wyłączniki nadprądowe są przystosowane do montażu na standardowej szynie TH35, znanej również jako szyna DIN. To bardzo prosty proces. Wystarczy ustawić wyłącznik nad szyną, a następnie zatrzasnąć go, naciskając mocno od góry. Większość wyłączników ma specjalny zaczep (często zwalniany małym śrubokrętem), który ułatwia montaż i demontaż. Upewnij się, że wyłącznik jest stabilnie osadzony i nie ma luzów.

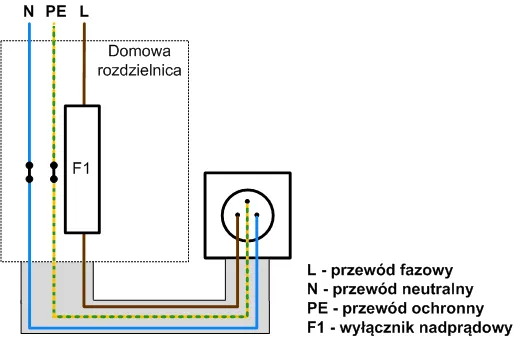

Kluczowy moment: Schemat podłączenia przewodów do bezpiecznika

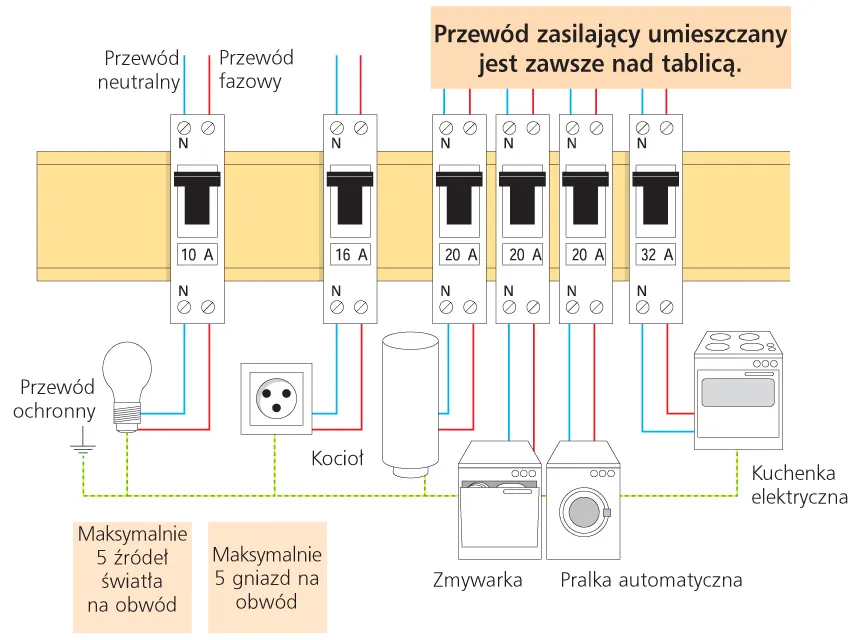

Teraz przechodzimy do sedna, czyli do samego podłączenia. Pamiętaj o zasadzie: zasilanie od góry, odpływ na dół. To standard, który zapewnia bezpieczeństwo i ułatwia późniejsze serwisowanie.

1. Przygotuj przewody: Obetnij przewody fazowe (zasilający i odpływowy) na odpowiednią długość, tak aby swobodnie dochodziły do zacisków wyłącznika. Za pomocą ściągacza izolacji usuń około 10-12 mm izolacji z końcówek przewodów. Upewnij się, że izolacja jest usunięta równo, a żyły nie są uszkodzone.
2. Podłącz przewód zasilający: Przewód fazowy, który doprowadza zasilanie (od licznika, głównego zabezpieczenia lub innego wyłącznika), podłącz do górnego zacisku wyłącznika nadprądowego. Zacisk ten jest często oznaczony cyfrą '1' lub symbolem wejścia.
3. Podłącz przewód odpływowy: Przewód fazowy, który będzie zasilał Twój obwód (np. gniazdka, oświetlenie), podłącz do dolnego zacisku wyłącznika. Ten zacisk jest zazwyczaj oznaczony cyfrą '2' lub symbolem wyjścia.
4. Dokręć zaciski: Użyj odpowiedniego wkrętaka izolowanego i dokręć śruby zaciskowe z odpowiednią siłą. Nie za słabo, ale też nie za mocno, aby nie uszkodzić przewodu. O tym, jak to zrobić prawidłowo, opowiem za chwilę.

Warto wspomnieć, że niektóre nowoczesne wyłączniki pozwalają na podłączenie zasilania od dołu, jednak standardem i dobrą praktyką jest zasilanie od góry. Trzymaj się tego, jeśli nie masz pewności.

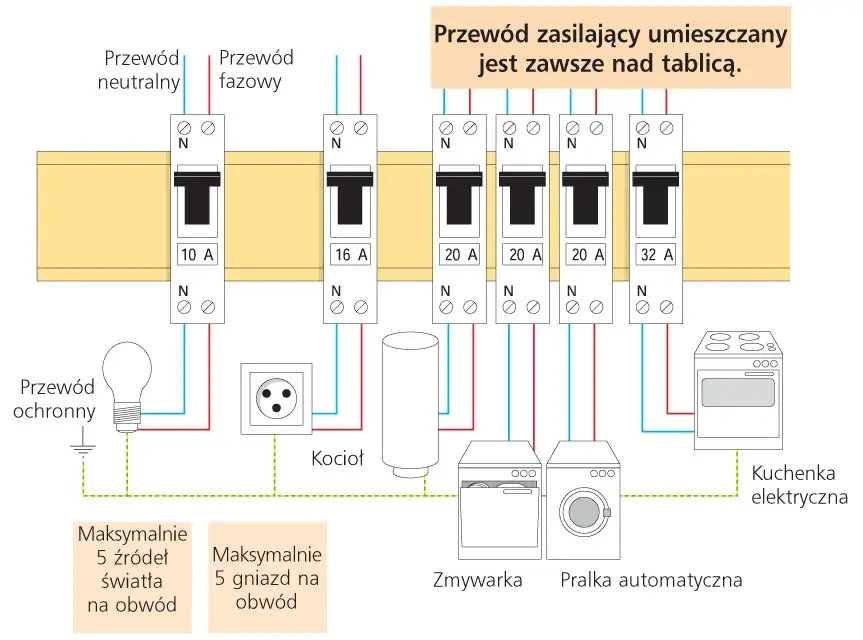

Zasilanie od góry, odpływ na dół złota zasada podłączania

Ta zasada nie jest przypadkowa. Zasilanie od góry i odpływ od dołu to powszechny standard w instalacjach elektrycznych. Ułatwia to identyfikację kierunku przepływu prądu, a także zapewnia spójność w całej rozdzielnicy. W przypadku prac serwisowych lub rozbudowy instalacji, każdy elektryk od razu wie, czego się spodziewać. To po prostu kwestia bezpieczeństwa i profesjonalizmu, której zawsze przestrzegam.

Jak mocno dokręcać śruby, by uniknąć przegrzewania styków?

Prawidłowe dokręcenie śrub zaciskowych to jeden z tych drobnych, ale niezwykle ważnych detali, które decydują o bezpieczeństwie całej instalacji. Zbyt słabe dokręcenie powoduje, że połączenie ma większą rezystancję, co prowadzi do nadmiernego nagrzewania się styków. To z kolei jest bezpośrednią przyczyną topienia się izolacji, a w konsekwencji pożaru. Z drugiej strony, zbyt mocne dokręcenie może uszkodzić żyły przewodu, zmniejszając jego przekrój i wytrzymałość mechaniczną, co również prowadzi do przegrzewania. Idealnie byłoby użyć wkrętaka dynamometrycznego, który pozwala na dokręcenie śrub z precyzyjnie określoną siłą (informacja o momencie dokręcenia jest często podana na wyłączniku, np. 2 Nm). Jeśli nie masz takiego narzędzia, dokręć śruby mocno, ale z wyczuciem, a następnie delikatnie pociągnij za przewód, aby upewnić się, że jest stabilnie zamocowany i nie wysuwa się z zacisku.

Ostatni etap: Sprawdzenie poprawności i przywrócenie napięcia

Zanim przywrócisz zasilanie, wykonaj ostatnie, ale bardzo ważne kroki:

1. Wizualna kontrola: Dokładnie obejrzyj wszystkie połączenia. Upewnij się, że przewody są prawidłowo podłączone, izolacja nie jest uszkodzona, a wszystkie śruby są dokręcone. Sprawdź, czy w rozdzielnicy nie ma żadnych luźnych narzędzi, resztek izolacji czy innych elementów, które mogłyby spowodować zwarcie.
2. Upewnij się, że wyłącznik jest w pozycji "OFF": Przed włączeniem zasilania głównego, upewnij się, że nowo zamontowany wyłącznik nadprądowy jest w pozycji wyłączonej (dźwignia w dół).
3. Przywróć zasilanie główne: Udaj się do głównej rozdzielnicy i ostrożnie włącz główne zabezpieczenie.
4. Włącz nowy wyłącznik: Wróć do rozdzielnicy, w której pracowałeś i włącz nowo zamontowany wyłącznik nadprądowy (dźwignia w górę).
5. Sprawdź działanie obwodu: Zweryfikuj, czy obwód, który zabezpiecza nowy wyłącznik, działa prawidłowo (np. włącz światło, podłącz urządzenie do gniazdka).

Najczęstsze błędy, których należy unikać

Błąd #1: Podłączenie bezpiecznika na przewodzie neutralnym (N) śmiertelne zagrożenie

To jest błąd, który niestety widuję zbyt często i który jest śmiertelnie niebezpieczny. Wyłącznik nadprądowy ma za zadanie przerwać dopływ prądu fazowego (L), czyli tego, który niesie napięcie. Jeśli podłączysz go na przewodzie neutralnym (N), to nawet gdy wyłącznik będzie w pozycji "OFF", przewód fazowy w całym obwodzie nadal będzie pod napięciem. Oznacza to, że dotknięcie jakiegokolwiek elementu tego obwodu (np. żarówki, gniazdka, urządzenia) może skutkować porażeniem prądem, ponieważ prąd znajdzie drogę do ziemi przez Twoje ciało. Zawsze pamiętaj: wyłącznik nadprądowy tylko i wyłącznie na fazie!

Błąd #2: Zbyt słabo dokręcone zaciski i ryzyko pożaru

Jak już wspominałem, zbyt słabo dokręcone śruby zaciskowe to prosta droga do poważnych problemów. Luźne połączenie powoduje wzrost rezystancji w tym punkcie. Zgodnie z prawem Joule'a-Lenza, energia elektryczna zamienia się w ciepło (P = I²R). Im większa rezystancja (R) i przepływający prąd (I), tym więcej ciepła jest generowane. W efekcie, styki wyłącznika i końcówki przewodów zaczynają się przegrzewać, co może doprowadzić do stopienia izolacji, zwarcia, a w najgorszym wypadku pożaru. Zawsze poświęć chwilę na sprawdzenie, czy połączenia są solidne i stabilne.

Błąd #3: Zastosowanie bezpiecznika o zbyt dużej wartości do cienkich przewodów

Dobór wyłącznika nadprądowego musi być ściśle powiązany z przekrojem przewodów w danym obwodzie. Każdy przewód ma określoną obciążalność prądową, czyli maksymalny prąd, jaki może przez niego płynąć bez przegrzewania. Jeśli zastosujesz wyłącznik o zbyt dużej wartości prądu znamionowego (np. C25 do przewodów 1,5 mm²), to w przypadku przeciążenia obwodu, przewody zaczną się przegrzewać i topić izolację, zanim wyłącznik zdąży zadziałać. To bezpośrednio prowadzi do ryzyka pożaru. Wyłącznik nadprądowy ma chronić przewody, a nie tylko urządzenia. Zawsze upewnij się, że jego wartość jest odpowiednia dla przekroju przewodów, które zabezpiecza.

Bezpiecznik jednofazowy w instalacji fotowoltaicznej

Gdzie stosuje się wyłączniki nadprądowe w domowej mikroinstalacji PV?

W domowej mikroinstalacji fotowoltaicznej (PV) wyłączniki nadprądowe odgrywają równie ważną rolę, choć ich umiejscowienie jest specyficzne. Stosuje się je przede wszystkim po stronie AC (prądu przemiennego), czyli tam, gdzie prąd z falownika jest wprowadzany do domowej instalacji elektrycznej. Znajdziesz je w obwodach zasilających falownik (zabezpieczających przewody doprowadzające prąd z falownika do rozdzielnicy) oraz w obwodach wychodzących z rozdzielnicy AC, które zasilają poszczególne części domu. Ich zadaniem jest ochrona przewodów i urządzeń przed przeciążeniami i zwarciami, zarówno tymi pochodzącymi z sieci, jak i z samej instalacji PV.

Czy zasady podłączania różnią się w przypadku obwodów zasilanych z falownika?

Na szczęście, jeśli chodzi o zasady doboru i montażu jednofazowych wyłączników nadprądowych w obwodach zasilanych z falownika, nie ma żadnych fundamentalnych różnic w porównaniu do tradycyjnej instalacji domowej. Nadal obowiązują te same reguły dotyczące doboru charakterystyki (B lub C) i prądu znamionowego, odpowiedniego do przekroju przewodów i mocy falownika. Tak samo kluczowe jest prawidłowe podłączenie przewodu fazowego (L) do wyłącznika, a także solidne dokręcenie zacisków i, co najważniejsze, całkowite odłączenie zasilania przed rozpoczęciem prac. Instalacje fotowoltaiczne wymagają jednak dodatkowych zabezpieczeń, takich jak ograniczniki przepięć, ale to już temat na oddzielny artykuł.

Zrozumienie zamiast ryzyka

Kluczowe zasady bezpiecznego montażu w pigułce

Podsumowując, pamiętaj o tych fundamentalnych zasadach, które stanowią esencję bezpiecznego montażu wyłącznika nadprądowego:

• Zawsze odłączaj zasilanie główne i weryfikuj brak napięcia przed rozpoczęciem jakichkolwiek prac.
• Podłączaj wyłącznik wyłącznie na przewodzie fazowym (L), nigdy na neutralnym (N).
• Doprowadź zasilanie do górnego zacisku, a odpływ do dolnego.
• Dobierz wyłącznik (charakterystykę i prąd znamionowy) odpowiednio do przekroju przewodów i obciążenia obwodu.
• Używaj izolowanych narzędzi i dokręcaj zaciski z odpowiednią siłą, aby zapobiec przegrzewaniu.
• Wizualnie skontroluj wszystkie połączenia przed przywróceniem zasilania.

Przeczytaj również: Mastercook martwy? Wymień bezpiecznik termiczny! Poradnik krok po kroku

Kiedy warto powierzyć pracę specjaliście, nawet jeśli wiesz, jak to zrobić?

Nawet jeśli ten artykuł dał Ci solidne podstawy teoretyczne i wiesz, jak prawidłowo podłączyć wyłącznik nadprądowy, istnieją sytuacje, w których zawsze warto powierzyć pracę wykwalifikowanemu elektrykowi. Po pierwsze, brak uprawnień SEP do 1kV sprawia, że samodzielne prace są nielegalne i w razie wypadku możesz mieć poważne problemy. Po drugie, jeśli brakuje Ci doświadczenia praktycznego, odpowiednich narzędzi (np. wkrętaka dynamometrycznego) lub po prostu czujesz się niepewnie nie ryzykuj. Elektryk nie tylko wykona pracę bezpiecznie i zgodnie z normami, ale także sprawdzi całą instalację, upewniając się, że wszystko działa bez zarzutu. Pamiętaj, że bezpieczeństwo Twoje i Twoich bliskich jest bezcenne, a na elektryce nie warto oszczędzać.
