Falownik na gruncie: Gdzie zamontować dla max wydajności i bezpieczeństwa?

Wybór odpowiedniego miejsca dla falownika w instalacji fotowoltaicznej na gruncie to jedna z tych decyzji, która na pierwszy rzut oka może wydawać się drugorzędna, a w rzeczywistości ma kluczowe znaczenie dla wydajności, bezpieczeństwa i długowieczności całego systemu. W tym artykule, jako Nikodem Wilk, podzielę się moimi spostrzeżeniami i praktycznymi wskazówkami, które pomogą Ci podjąć najlepszą decyzję, dopasowaną do specyfiki Twojej działki.

Lokalizacja falownika to nie tylko kwestia wygody, ale przede wszystkim strategiczny element wpływający na optymalne działanie instalacji fotowoltaicznej. To właśnie falownik, serce systemu, odpowiada za przekształcanie prądu stałego (DC) z paneli na prąd zmienny (AC), który zasila nasz dom. Jego niewłaściwe umiejscowienie może prowadzić do niepotrzebnych strat energii, przegrzewania się urządzenia, a w konsekwencji skrócenia jego żywotności i obniżenia bezpieczeństwa całej instalacji. Dlatego tak ważne jest, aby poświęcić tej kwestii należytą uwagę.

W praktyce mamy do czynienia z dwoma głównymi scenariuszami montażu falownika w przypadku instalacji naziemnych: na zewnątrz, w bezpośrednim sąsiedztwie paneli fotowoltaicznych, lub wewnątrz budynku, w specjalnie do tego przeznaczonym pomieszczeniu. Każda z tych opcji ma swoje unikalne zalety i wady, które warto dokładnie przeanalizować przed podjęciem ostatecznej decyzji.

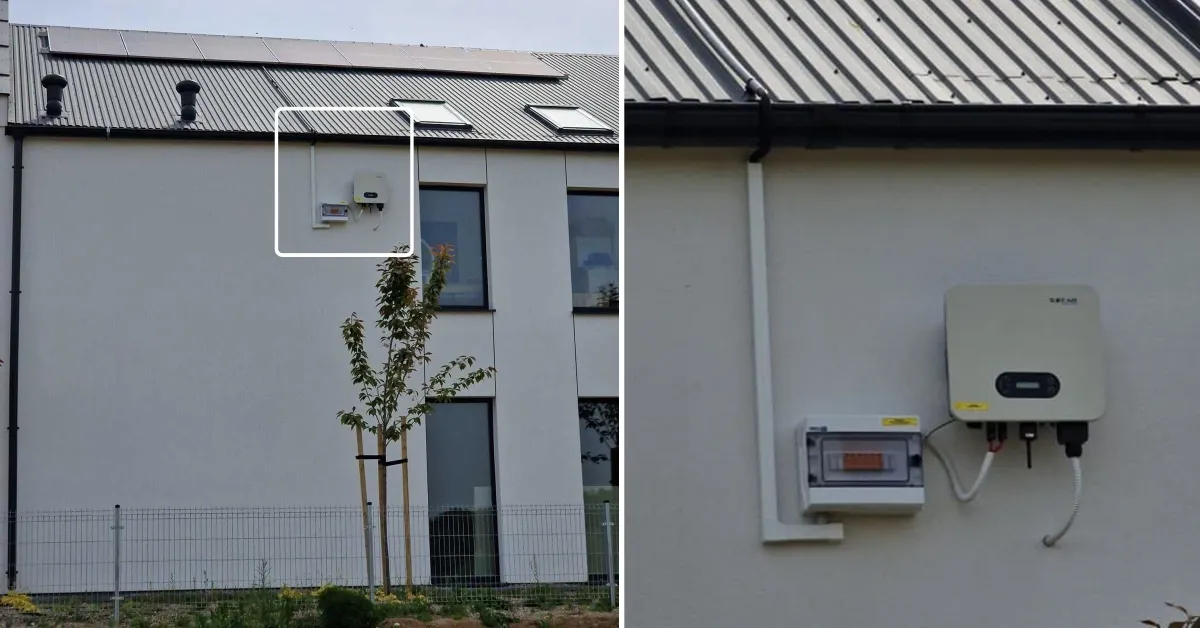

Montaż falownika na zewnątrz: blisko serca instalacji

Decydując się na montaż falownika na zewnątrz, w pobliżu paneli, zyskujemy przede wszystkim możliwość zastosowania krótkiego kabla DC (prądu stałego). To niezwykle korzystne, ponieważ im krótsza droga dla prądu stałego, tym mniejsze straty napięcia, które nieuchronnie pojawiają się na długich przewodach. Mniejsze straty to wyższa efektywność energetyczna całej instalacji, co wprost przekłada się na większą produkcję energii i, co za tym idzie, niższe rachunki za prąd. Z mojej perspektywy, to jeden z kluczowych argumentów za taką lokalizacją.

Montaż na zewnątrz ma jeszcze jedną istotną zaletę naturalną wentylację. Falowniki, szczególnie te pracujące pod dużym obciążeniem, generują ciepło. Swobodny przepływ powietrza wokół urządzenia, bez ograniczeń zamkniętej przestrzeni, sprzyja optymalnemu chłodzeniu. Odpowiednie odprowadzanie ciepła jest fundamentem dla stabilnej pracy elektroniki i ma bezpośredni wpływ na wydłużenie żywotności falownika.

W przypadku montażu zewnętrznego absolutnie kluczowe jest, aby falownik posiadał odpowiednią klasę szczelności. Norma IP65 jest tutaj minimum. Co to oznacza? Litery IP (Ingress Protection) wraz z cyframi informują nas o stopniu ochrony urządzenia przed wnikaniem ciał stałych (pierwsza cyfra) i wody (druga cyfra). IP65 gwarantuje, że falownik jest całkowicie pyłoszczelny (6) i chroniony przed strugami wody lanymi z dowolnego kierunku (5). Jest to niezbędne, aby urządzenie mogło niezawodnie pracować w zmiennych i często trudnych warunkach atmosferycznych, jakie panują na zewnątrz.

Nawet falownik o wysokiej klasie szczelności potrzebuje ochrony przed bezpośrednim nasłonecznieniem. Długotrwałe wystawienie na słońce, zwłaszcza w upalne dni, może prowadzić do przegrzewania się urządzenia, co obniża jego sprawność, a w skrajnych przypadkach może doprowadzić do awarii. Dlatego zawsze zalecam montaż falownika w miejscu osłoniętym może to być pod samymi panelami, pod specjalnym daszkiem lub na północnej ścianie budynku. Ważne, aby zapewnić mu cień przez większość dnia.

Montaż falownika na zewnątrz wiąże się również z koniecznością zabezpieczenia go przed niepowołanym dostępem. Oto kilka praktycznych wskazówek, które pomogą Ci chronić Twoją inwestycję:

• Solidna obudowa i zamki: Jeśli falownik jest montowany w szafce lub pod daszkiem, upewnij się, że konstrukcja jest solidna i wyposażona w zamki.
• Monitoring wizyjny: Kamery monitoringu mogą odstraszyć potencjalnych złodziei i wandalów, a w razie incydentu pomogą w identyfikacji sprawców.
• Oświetlenie z czujnikiem ruchu: Dobrze oświetlony teren wokół falownika, aktywujący się po wykryciu ruchu, zwiększa bezpieczeństwo.
• Trudno dostępna lokalizacja: Jeśli to możliwe, zamontuj falownik w miejscu, do którego dostęp jest utrudniony, np. na pewnej wysokości.
• Alarm: W skrajnych przypadkach można rozważyć podłączenie falownika do systemu alarmowego.

Nie możemy zapominać o mniejszych, ale równie szkodliwych intruzach gryzoniach i innych szkodnikach. Myszy, szczury czy kuny potrafią przegryźć kable, co może prowadzić do zwarć, uszkodzeń, a nawet pożaru. Aby zapobiec takim uszkodzeniom, warto zastosować odpowiednie zabezpieczenia mechaniczne, takie jak metalowe peszle ochronne na okablowanie, a także regularnie kontrolować teren wokół falownika i dbać o porządek, aby nie tworzyć schronień dla szkodników.

Montaż falownika w budynku: bezpieczeństwo i komfort

Montaż falownika wewnątrz budynku to rozwiązanie, które oferuje szereg korzyści, przede wszystkim w kontekście ochrony urządzenia i komfortu użytkowania. Przede wszystkim, falownik jest znacznie lepiej chroniony przed ekstremalnymi warunkami atmosferycznymi mrozem, upałem, silnym wiatrem, deszczem czy śniegiem. To bezpośrednio przekłada się na dłuższą żywotność elektroniki. Dodatkowo, umieszczenie urządzenia wewnątrz eliminuje ryzyko kradzieży i wandalizmu, co jest sporym atutem. Z mojego doświadczenia wynika, że wewnętrzny montaż ułatwia również dostęp serwisowy i diagnostykę. Najlepsze lokalizacje wewnętrzne to:

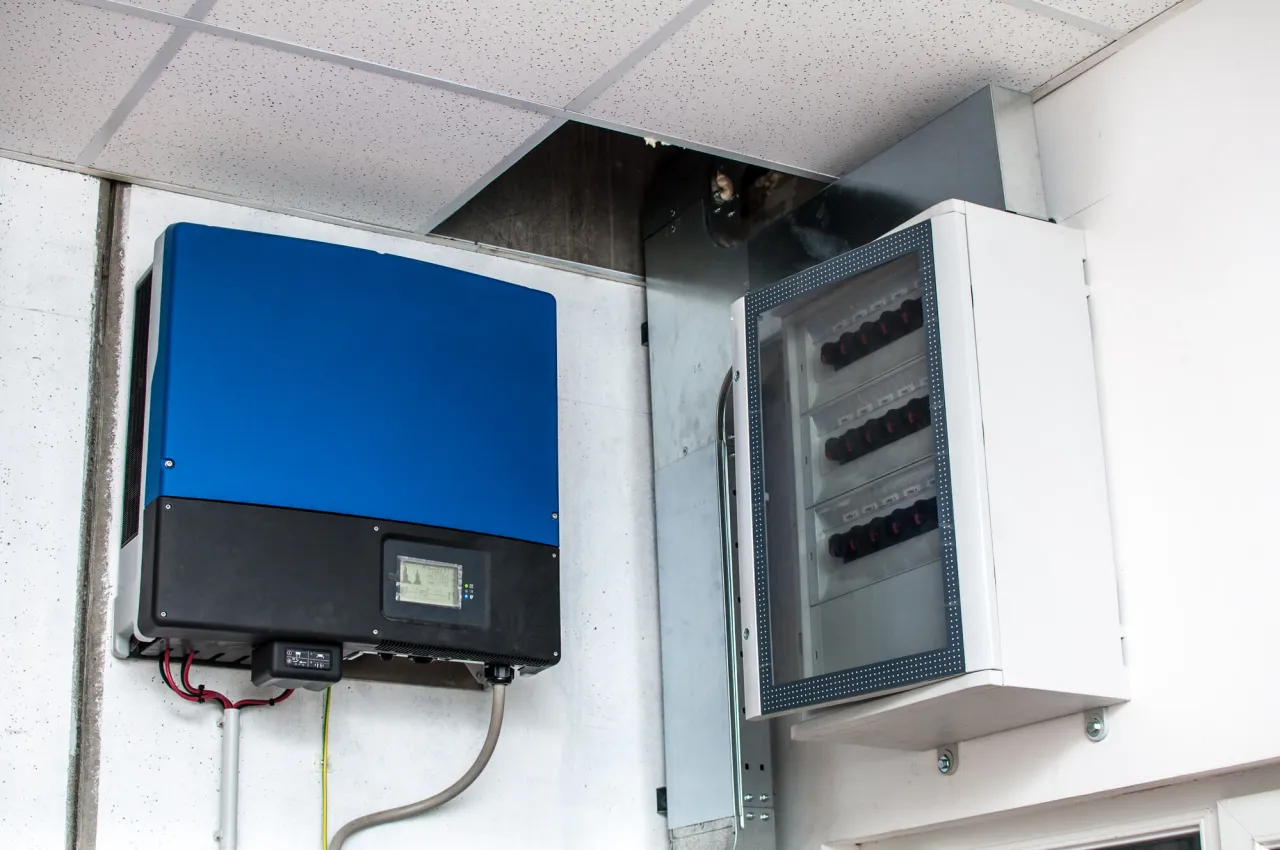

• Garaż: Często wybierany ze względu na łatwy dostęp, dobrą wentylację (jeśli jest odpowiednio duży) i oddalenie od pomieszczeń mieszkalnych.
• Sucha piwnica: Stabilna temperatura i brak bezpośredniego nasłonecznienia to duży plus, pod warunkiem, że jest to pomieszczenie suche i dobrze wentylowane.
• Bezpyłowa kotłownia/pomieszczenie gospodarcze: Jeśli kotłownia jest czysta, sucha i wolna od nadmiernego zapylenia oraz substancji chemicznych, może być dobrym miejscem. Należy jednak uważać na obecność pieców na paliwo stałe, które generują pył.

Umieszczenie falownika w pomieszczeniu to skuteczna tarcza przed ekstremalnymi temperaturami. Zarówno siarczysty mróz, jak i upalne lato, mogą negatywnie wpływać na delikatną elektronikę urządzenia. W stabilnym środowisku wewnętrznym falownik pracuje w optymalnych warunkach temperaturowych, co minimalizuje ryzyko awarii, spowalnia proces starzenia się komponentów i w efekcie znacząco wydłuża jego żywotność. To inwestycja w długoterminową niezawodność.

Kolejną, często niedocenianą zaletą montażu falownika wewnątrz budynku, jest znacznie łatwiejszy dostęp do urządzenia. W przypadku konieczności przeprowadzenia serwisu, diagnostyki czy po prostu monitorowania jego pracy, nie jesteśmy uzależnieni od warunków pogodowych. Nie musimy martwić się deszczem, śniegiem czy silnym wiatrem. To przekłada się na szybszą reakcję w razie problemów i większy komfort dla instalatorów oraz właścicieli instalacji.

Jednak montaż falownika wewnątrz budynku wiąże się z jednym istotnym wyzwaniem: koniecznością stosowania dłuższych kabli DC (prądu stałego). Jak już wspominałem, im dłuższy kabel DC, tym większe straty mocy. Aby zminimalizować te straty, często konieczne jest zastosowanie przewodów o większym przekroju, co z kolei zwiększa koszty całej instalacji. Jest to kompromis, który trzeba wziąć pod uwagę, planując lokalizację falownika.

Niezależnie od tego, czy falownik jest montowany na zewnątrz, czy wewnątrz, odpowiednia wentylacja jest absolutnie kluczowa. W przypadku pomieszczeń, musimy zadbać o to, aby urządzenie miało wystarczająco dużo wolnej przestrzeni do rozpraszania ciepła. Producenci zazwyczaj podają w instrukcji montażu zalecane minimalne odstępy od ścian, sufitu i innych obiektów najczęściej jest to około 30 cm z każdej strony. Ignorowanie tych zaleceń może prowadzić do przegrzewania się falownika, obniżenia jego wydajności i skrócenia żywotności.

Wybierając miejsce na falownik w pomieszczeniu, należy unikać kilku typowych lokalizacji, które mogą negatywnie wpłynąć na jego działanie i żywotność:

• Pomieszczenia o wysokiej wilgotności: Łazienki, pralnie, a nawet niektóre piwnice, gdzie występuje podwyższona wilgotność, mogą prowadzić do korozji i uszkodzeń elektroniki.
• Miejsca o nadmiernym zapyleniu: Warsztaty stolarskie, pomieszczenia z piecami na paliwo stałe (węglowe, pelletowe) generujące dużo pyłu, mogą spowodować osadzanie się cząstek na elementach falownika i jego przegrzewanie.
• W pobliżu substancji chemicznych: Pomieszczenia, w których przechowywane są agresywne substancje chemiczne, np. amoniak (często spotykany w nawozach), mogą powodować korozję komponentów.
• Małe, zamknięte szafki bez wentylacji: Nawet jeśli pomieszczenie jest odpowiednie, zamknięcie falownika w ciasnej szafce bez dostępu powietrza szybko doprowadzi do przegrzania.

Kluczowe zasady montażu, których nie można ignorować

Jak już wspomniałem, optymalna odległość falownika od paneli to kwestia, której nie można bagatelizować. Moje doświadczenie podpowiada, że idealnie byłoby, gdyby ta odległość nie przekraczała 10-15 metrów. W ten sposób minimalizujemy straty mocy na przewodach DC. Oczywiście, zdarzają się sytuacje, gdy warunki na działce uniemożliwiają tak bliski montaż. W takich przypadkach, jeśli odległość jest większa, można rozważyć poprowadzenie dłuższego kabla AC (prądu zmiennego) i umieszczenie falownika bliżej paneli. Jest to często lepsze rozwiązanie niż wydłużanie kabli DC, o czym zaraz opowiem.

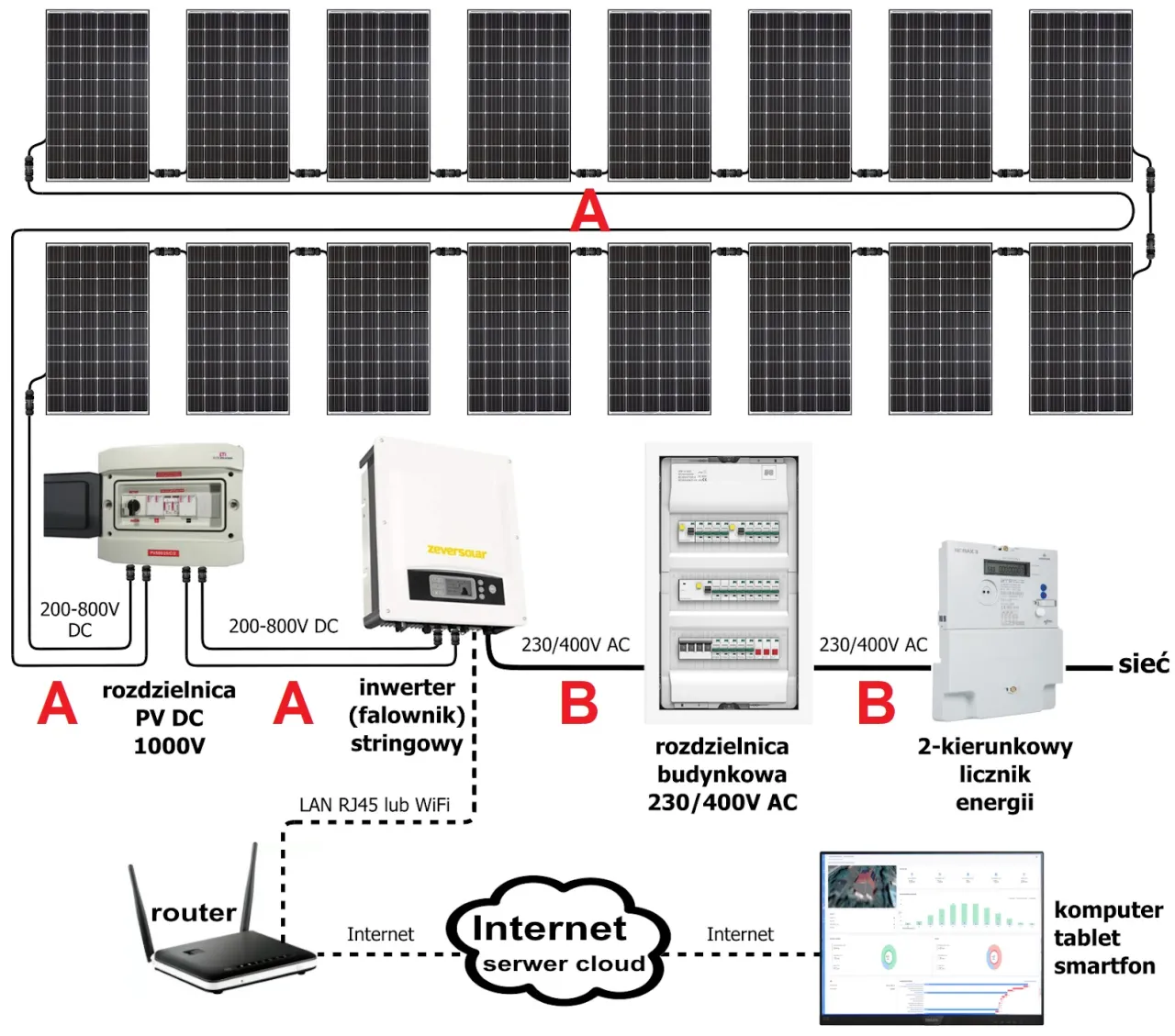

Warto zrozumieć różnicę w wpływie długości kabli DC i AC na straty energii. Prąd stały (DC) płynący z paneli do falownika jest bardziej podatny na straty napięcia na długich odcinkach niż prąd zmienny (AC) wychodzący z falownika do sieci. Oznacza to, że dłuższy odcinek kabla AC jest zazwyczaj mniej problematyczny niż dłuższy kabel DC. Dlatego, jeśli musimy zdecydować się na większą odległość, często bardziej opłacalne i efektywne jest umieszczenie falownika bliżej paneli (minimalizując długość DC), a następnie poprowadzenie dłuższego kabla AC do rozdzielni. To kluczowa zasada przy planowaniu lokalizacji.

Falowniki, zwłaszcza te pracujące pod dużym obciążeniem, mogą generować słyszalny hałas. Jest to zazwyczaj szum wentylatorów, które intensywnie pracują, aby chłodzić urządzenie. Choć dla niektórych może być on niezauważalny, dla innych może być uciążliwy. Dlatego zawsze doradzam, aby unikać montażu falownika w bezpośrednim sąsiedztwie sypialni, salonów czy innych pomieszczeń mieszkalnych. Garaż, sucha piwnica czy pomieszczenie gospodarcze, oddalone od strefy wypoczynku, to znacznie lepsze opcje, które zapewnią komfort domownikom.

W dobie cyfryzacji, stabilny sygnał Wi-Fi stał się kluczowy dla nowoczesnych falowników. Większość urządzeń oferuje możliwość zdalnego monitorowania produkcji energii, sprawdzania parametrów pracy, a nawet diagnostyki usterek za pośrednictwem aplikacji mobilnej lub platformy internetowej. Dostęp do tych danych pozwala na bieżąco kontrolować wydajność instalacji, szybko reagować na ewentualne problemy i optymalizować zużycie energii. Upewnij się, że w miejscu montażu falownika zasięg Wi-Fi jest mocny i stabilny.

Niezależnie od tego, czy falownik jest na zewnątrz, czy wewnątrz, bezwzględnie konieczne jest zastosowanie odpowiednich zabezpieczeń przeciwprzepięciowych (SPD). Mówimy tu o ochronie zarówno po stronie DC (między panelami a falownikiem), jak i AC (między falownikiem a siecią). Burze, uderzenia piorunów (nawet te odległe) czy przepięcia w sieci energetycznej mogą spowodować poważne uszkodzenia falownika i innych komponentów instalacji. Dobre zabezpieczenia to podstawa bezpieczeństwa i długowieczności systemu, zwłaszcza w przypadku instalacji na gruncie, która jest bardziej narażona na bezpośrednie wyładowania.

Ograniczniki przepięć (SPD Surge Protective Devices) to urządzenia, które chronią system fotowoltaiczny przed nagłymi, krótkotrwałymi wzrostami napięcia. Ich zadaniem jest odprowadzenie nadmiaru energii do ziemi, zanim dotrze ona do wrażliwych komponentów, takich jak falownik. Działają jak bezpiecznik, ale dla napięcia, nie prądu. Warto pamiętać, że wiele nowoczesnych falowników ma już wbudowane podstawowe zabezpieczenia przeciwprzepięciowe, jednak w zależności od lokalizacji i analizy ryzyka (np. bliskość linii energetycznych, wysokie budynki), może być konieczne zastosowanie dodatkowych, zewnętrznych SPD, aby zapewnić pełną ochronę.

Podsumowanie: Jak podjąć ostateczną decyzję dopasowaną do Twojej działki?

Podjęcie ostatecznej decyzji o lokalizacji falownika wymaga zważenia wielu czynników. Aby ułatwić Ci ten proces, przygotowałem tabelę porównawczą, która zestawia kluczowe aspekty obu rozwiązań:

Na koniec, chciałbym podkreślić, że choć ja, jako Nikodem Wilk, mogę przedstawić Ci ogólne zasady i rekomendacje, ostateczna decyzja często zależy od specyfiki Twojej działki i Twoich indywidualnych preferencji. Niezwykle ważny jest dialog z instalatorem. Doświadczony wykonawca, po wizycie lokalnej, będzie w stanie ocenić wszystkie czynniki i zaproponować optymalne rozwiązanie. Czasem warto zaufać jego rekomendacjom, zwłaszcza gdy są poparte solidnymi argumentami technicznymi. Innym razem, Twoje własne priorytety np. absolutna cisza w domu czy maksymalne bezpieczeństwo mogą przeważyć. Pamiętaj, że to Twoja instalacja, a świadoma decyzja to podstawa satysfakcji z jej wieloletniego użytkowania.
