Falownik fotowoltaika: Jak działa? Zrozum serce Twojej instalacji

W świecie fotowoltaiki, gdzie słońce staje się źródłem energii dla naszych domów, kluczową rolę odgrywa jedno urządzenie, które często nazywam sercem całej instalacji falownik. To on odpowiada za to, aby energia wytworzona przez panele słoneczne mogła być efektywnie wykorzystana w twoim gospodarstwie domowym. Zrozumienie jego działania jest absolutnie fundamentalne dla każdego, kto posiada lub planuje instalację fotowoltaiczną, ponieważ to właśnie falownik decyduje o wydajności, bezpieczeństwie i funkcjonalności całego systemu.

Zrozumieć prąd: Czym różni się prąd stały (DC) z paneli od prądu przemiennego (AC) w gniazdku?

Zacznijmy od podstaw, które są kluczowe do zrozumienia roli falownika. Panele fotowoltaiczne, pod wpływem promieni słonecznych, generują prąd stały (DC). Wyobraź sobie go jako jednokierunkowy przepływ elektronów, zawsze w tym samym kierunku. Taki prąd jest świetny dla niektórych urządzeń, ale nie dla większości sprzętów, które masz w domu. Twoja lodówka, telewizor, komputer, a nawet oświetlenie wszystkie te urządzenia są przystosowane do pracy z prądem przemiennym (AC). Prąd AC to taki, który płynie w twoich gniazdkach (230/400 V, 50 Hz) i charakteryzuje się cykliczną zmianą kierunku przepływu. Bez tej konwersji, energia ze słońca byłaby dla nas po prostu bezużyteczna w codziennym funkcjonowaniu.

Kluczowa rola konwersji: Jak falownik "tłumaczy" energię słońca na język domowych urządzeń?

Właśnie w tym miejscu do akcji wkracza falownik, pełniący rolę swoistego "tłumacza" energii. Jego podstawowym zadaniem jest przekształcenie prądu stałego (DC) z paneli na prąd zmienny (AC) o parametrach idealnie dopasowanych do domowej sieci elektrycznej. Można powiedzieć, że falownik bierze surową energię słoneczną i obrabia ją w taki sposób, aby stała się zrozumiała i bezpieczna dla wszystkich twoich urządzeń. Dzięki temu procesowi, energia wyprodukowana na dachu może zasilać sprzęty w kuchni, oświetlenie w salonie czy ładować telefon, stając się pełnoprawnym źródłem zasilania.

Więcej niż tylko przetwornica: Jakie inne zadania pełni nowoczesny inwerter?

Współczesne falowniki to znacznie więcej niż tylko proste przetwornice prądu. To zaawansowane urządzenia, które pełnią szereg kluczowych funkcji, wykraczających poza samą konwersję. Jako ekspert w tej dziedzinie, zawsze podkreślam, że ich rola jest nie do przecenienia:

• Monitorowanie pracy instalacji: Falownik nieustannie zbiera dane o produkcji energii, napięciu, prądzie i innych parametrach, pozwalając na bieżącą kontrolę wydajności systemu.
• Synchronizacja z siecią energetyczną: Urządzenie dba o to, aby prąd wprowadzany do sieci publicznej miał odpowiednie parametry (napięcie, częstotliwość), co jest kluczowe dla stabilności całego systemu energetycznego.
• Zliczanie produkcji energii: Falownik precyzyjnie mierzy, ile energii zostało wyprodukowane, co jest niezbędne do rozliczeń z zakładem energetycznym.
• Ochrona systemu przed awariami: Wyposażony jest w szereg zabezpieczeń, które chronią zarówno instalację fotowoltaiczną, jak i domową sieć przed przepięciami, zwarciami, przegrzewaniem czy innymi nieprawidłowymi warunkami pracy.
• Optymalizacja produkcji (MPPT): Dzięki zaawansowanym algorytmom, falownik potrafi maksymalnie wykorzystać energię z paneli, nawet w zmiennych warunkach pogodowych.

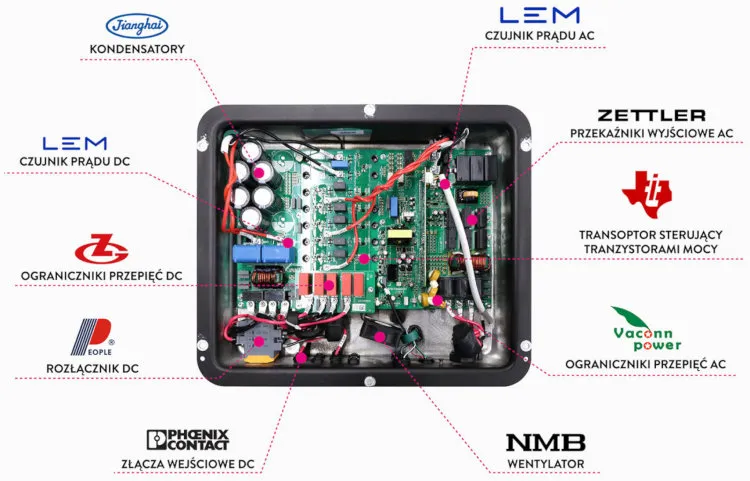

Jak jest zbudowany falownik, który zasila twój dom?

Aby w pełni zrozumieć, jak falownik radzi sobie z tymi wszystkimi zadaniami, warto zajrzeć pod jego obudowę i poznać kluczowe komponenty. To, co dla laika może wydawać się skomplikowaną elektroniką, w rzeczywistości jest logicznie zaprojektowanym systemem, który krok po kroku przetwarza i optymalizuje energię.

Układ wejściowy i magia MPPT: Jak falownik wyciska maksimum mocy z każdego promienia słońca?

Na samym początku, falownik musi odebrać prąd stały (DC) prosto z paneli fotowoltaicznych. Za to odpowiada układ wejściowy. To jednak nie wszystko. Kluczowym elementem tego etapu jest system śledzenia maksymalnego punktu mocy, czyli MPPT (Maximum Power Point Tracking). Wyobraź sobie, że panele słoneczne nie zawsze pracują z maksymalną wydajnością wpływa na to nasłonecznienie, temperatura, a nawet lekkie zacienienie. Układ MPPT to inteligentny algorytm, który nieustannie monitoruje parametry prądu i napięcia z paneli, a następnie dynamicznie dostosowuje ich punkt pracy, aby zawsze "wycisnąć" z nich jak najwięcej mocy. Dzięki temu, nawet w pochmurny dzień czy przy częściowym zacienieniu, falownik jest w stanie zwiększyć uzysk energii nawet o 20%, co w skali roku przekłada się na znaczące oszczędności.

Serce urządzenia: Czym jest mostek tranzystorowy i jak tworzy prąd przemienny?

Po optymalizacji prądu stałego, nadchodzi moment jego konwersji. Sercem tego procesu jest mostek kluczy półprzewodnikowych, często nazywany mostkiem tranzystorowym. To właśnie tutaj dzieje się cała "magia". Mostek składa się z szybkich przełączników elektronicznych (tranzystorów), które w bardzo precyzyjny sposób "tną" prąd stały i odwracają jego kierunek z określoną częstotliwością. W efekcie tego szybkiego przełączania, z prostego prądu DC powstaje fala sinusoidalna, która jest idealnym odwzorowaniem prądu przemiennego (AC) występującego w twojej domowej sieci. To niezwykle precyzyjny proces, który wymaga zaawansowanej elektroniki i algorytmów sterujących.

Układ wyjściowy i filtry: Gwarancja stabilnego i bezpiecznego prądu dla Twoich sprzętów

Kiedy prąd stały zostanie już przekształcony w prąd zmienny, musi on zostać odpowiednio przygotowany do zasilenia domowej instalacji lub oddania do sieci publicznej. Za to odpowiada układ wyjściowy (AC). Jego zadaniem jest dostarczenie prądu o stabilnych i bezpiecznych parametrach. W tym celu w układzie wyjściowym stosuje się specjalne filtry, takie jak dławiki. Ich rola polega na wygładzaniu fali prądu, eliminowaniu wszelkich zakłóceń i harmonicznych, które mogłyby negatywnie wpływać na pracę podłączonych urządzeń. Dzięki filtrom, prąd opuszczający falownik jest czysty, stabilny i w pełni bezpieczny dla wszystkich odbiorników w twoim domu.

Centrum dowodzenia: Rola systemów monitoringu, komunikacji i zabezpieczeń

Jak już wspomniałem, nowoczesne falowniki to prawdziwe "komputery" w obudowie. Ich zaawansowane funkcje idą daleko poza samą konwersję. Wyposażone są w rozbudowane systemy monitoringu, które na bieżąco śledzą każdy aspekt pracy instalacji od produkcji energii przez poszczególne panele, aż po parametry sieci. Dzięki temu, jako właściciel, masz pełną kontrolę nad swoim systemem, często dostępną poprzez aplikację na smartfonie. Falowniki odpowiadają również za synchronizację z siecią energetyczną, zapewniając, że oddawany prąd jest idealnie dopasowany. Co więcej, są one naszpikowane zabezpieczeniami przed przepięciami, zwarciami, przegrzewaniem czy zbyt wysokim napięciem w sieci. To wszystko sprawia, że instalacja fotowoltaiczna jest nie tylko wydajna, ale przede wszystkim bezpieczna w użytkowaniu.

Różne typy falowników na polskim rynku

Wybór odpowiedniego falownika to jedna z najważniejszych decyzji przy projektowaniu instalacji fotowoltaicznej. Na polskim rynku dostępne są różne typy, a każdy z nich ma swoje specyficzne zastosowania, zalety i ograniczenia. Jako ekspert, zawsze doradzam moim klientom, aby dokładnie przemyśleli swoje potrzeby i możliwości, zanim podejmą ostateczną decyzję.

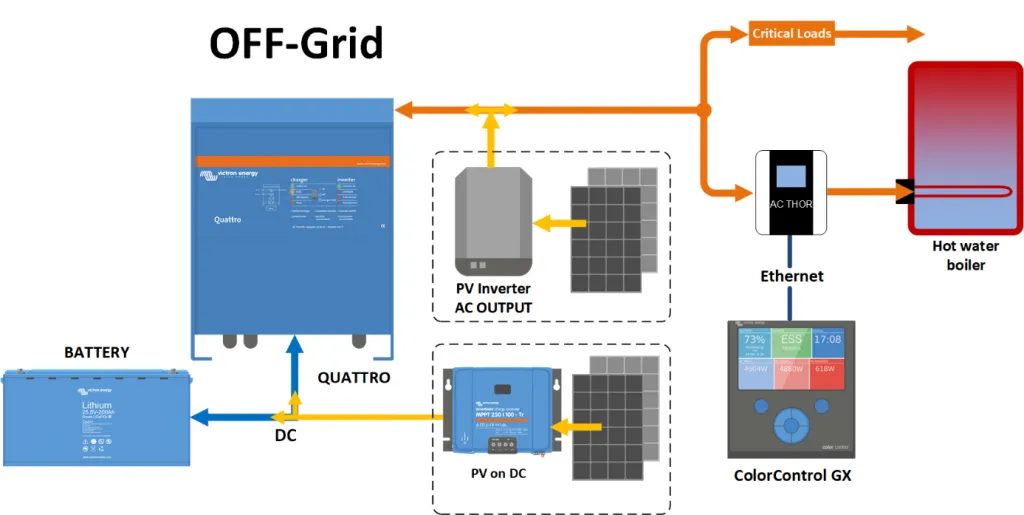

On-grid, off-grid czy hybryda? Który model współpracy z siecią jest dla Ciebie najlepszy?

Podstawowy podział falowników dotyczy ich sposobu współpracy z siecią energetyczną:

Typ falownika	Charakterystyka i zastosowanie
On-grid (sieciowy)	To najpopularniejszy typ w Polsce. Wymaga podłączenia do publicznej sieci energetycznej. Nadwyżki energii są oddawane do sieci, a w razie niedoboru, energia jest pobierana z sieci. Ze względów bezpieczeństwa, w przypadku awarii sieci (braku prądu), falownik on-grid również się wyłącza, aby zapobiec zasilaniu sieci podczas prac konserwacyjnych. Idealny dla domów z dostępem do sieci, nastawionych na maksymalizację autokonsumpcji i rozliczenia w systemie net-billingu.
Off-grid (wyspowy)	Pracuje całkowicie niezależnie od publicznej sieci energetycznej. Przeznaczony jest do instalacji autonomicznych, np. w domkach letniskowych, kamperach, czy odległych lokalizacjach bez dostępu do sieci. Wymaga współpracy z magazynem energii (akumulatorami), który gromadzi nadwyżki prądu na czas, gdy słońce nie świeci. Zapewnia pełną niezależność energetyczną, ale wiąże się z wyższymi kosztami początkowymi i koniecznością zarządzania magazynem energii.
Hybrydowy	Łączy cechy falowników on-grid i off-grid. Może współpracować zarówno z siecią publiczną, jak i z magazynem energii. Pozwala na maksymalizację autokonsumpcji, oddawanie nadwyżek do sieci, a jednocześnie może stanowić zasilanie awaryjne w przypadku przerw w dostawie prądu (funkcja backupu). To elastyczne rozwiązanie, które zyskuje na popularności, oferując zarówno korzyści ekonomiczne, jak i bezpieczeństwo energetyczne.

Falowniki hybrydowe: Czy magazyn energii i niezależność energetyczna to przyszłość?

Osobiście uważam, że falowniki hybrydowe to przyszłość fotowoltaiki, zwłaszcza w kontekście zmian w systemach rozliczeń i rosnącej świadomości ekologicznej. Ich największą zaletą jest możliwość maksymalizacji autokonsumpcji czyli zużycia jak największej ilości wyprodukowanej energii na własne potrzeby, zamiast oddawania jej do sieci. Dzięki współpracy z magazynem energii, nadwyżki prądu mogą być przechowywane i wykorzystane wieczorem lub w nocy. Co więcej, funkcja zasilania awaryjnego (backupu) daje poczucie bezpieczeństwa w przypadku przerw w dostawie prądu, co w dzisiejszych czasach jest niezwykle cenne. Spadające ceny magazynów energii sprawiają, że rozwiązania hybrydowe stają się coraz bardziej dostępne i atrakcyjne dla szerokiego grona odbiorców.

Instalacja jednofazowa czy trójfazowa? Kiedy potrzebujesz mocniejszego rozwiązania?

Kolejnym ważnym kryterium jest liczba faz. W zależności od mocy instalacji i charakterystyki przyłącza domowego, wybieramy falownik jednofazowy lub trójfazowy. Falowniki jednofazowe są stosowane w mniejszych instalacjach, zazwyczaj o mocy do 3,68 kW. Są one prostsze i tańsze. Jeśli jednak twoja instalacja ma większą moc, np. powyżej 3,68 kW, lub dom ma przyłącze trójfazowe z wieloma odbiornikami o dużej mocy, zdecydowanie powinieneś wybrać falownik trójfazowy. Rozprowadza on energię równomiernie na wszystkie trzy fazy w domowej instalacji, co jest korzystniejsze dla stabilności sieci i zapobiega przeciążeniom. To rozwiązanie jest standardem w większości nowoczesnych domów.

Stringowe kontra mikroinwertery: Centralne zarządzanie czy optymalizacja każdego panelu z osobna?

W kwestii topologii instalacji, mamy do wyboru dwa główne rozwiązania, które różnią się sposobem podłączenia paneli do falownika:

Typ falownika	Zalety i wady
Falowniki stringowe (łańcuchowe)	Zalety: Niższe koszty zakupu i instalacji, prostszy montaż. Jeden falownik obsługuje cały szereg (string) paneli. Wady: Wrażliwość na zacienienie zacienienie nawet jednego panelu w stringu może znacząco obniżyć wydajność całego łańcucha. Trudniejszy precyzyjny monitoring pojedynczych paneli. Najczęściej stosowane w domach jednorodzinnych, gdzie zacienienie jest minimalne lub nie występuje.
Mikroinwertery	Zalety: Każdy panel ma swój własny mikroinwerter, co oznacza, że działa niezależnie. Minimalizuje to straty spowodowane zacienieniem (jeśli jeden panel jest zacieniony, pozostałe pracują z pełną mocą). Umożliwiają precyzyjny monitoring każdego panelu z osobna. Większa elastyczność w projektowaniu instalacji (np. na dachach o skomplikowanych kształtach). Wady: Wyższa cena zakupu i instalacji (potrzebny jest mikroinwerter do każdego panelu lub pary paneli). Bardziej skomplikowany montaż na dachu. Idealne dla instalacji, gdzie występuje ryzyko częściowego zacienienia lub gdy zależy nam na maksymalnej optymalizacji każdego modułu.

Kluczowe parametry falownika, które musisz znać

Wybierając falownik, nie wystarczy znać jego typ. Musimy zwrócić uwagę na szereg parametrów technicznych, które bezpośrednio wpływają na wydajność, bezpieczeństwo i żywotność całej instalacji. Jako doświadczony instalator, zawsze edukuję moich klientów w tym zakresie, bo to właśnie detale decydują o sukcesie.

Moc ma znaczenie: Jak idealnie dopasować moc falownika do paneli fotowoltaicznych?

Jednym z najważniejszych parametrów jest moc falownika, która powinna być odpowiednio dopasowana do mocy zainstalowanych paneli fotowoltaicznych. Często spotykam się z pytaniem, czy moc falownika powinna być równa mocy paneli. Otóż niekoniecznie! W polskich warunkach klimatycznych, gdzie maksymalne nasłonecznienie występuje stosunkowo krótko, zaleca się, aby moc paneli wynosiła 105-120% mocy falownika. Dlaczego? Takie przewymiarowanie pozwala falownikowi pracować z optymalną wydajnością przez dłuższy czas w ciągu dnia, efektywnie wykorzystując nawet mniejsze natężenie światła. Dzięki temu, mimo że falownik może być teoretycznie "mniejszy" niż suma mocy paneli, w praktyce generuje więcej energii w skali roku.

Sprawność, czyli ile energii realnie zyskujesz: Co oznacza sprawność europejska?

Sprawność falownika to nic innego jak miara tego, jak skutecznie urządzenie zamienia prąd stały na prąd zmienny, minimalizując straty energii. Nowoczesne falowniki osiągają imponującą sprawność na poziomie 97-98%. To oznacza, że tylko niewielki procent energii jest tracony w procesie konwersji. Jednak sprawność podawana przez producentów może być różna. Dlatego tak ważna jest "sprawność europejska". Jest to uśredniony wskaźnik, który uwzględnia wydajność falownika w różnych warunkach nasłonecznienia, typowych dla klimatu europejskiego. Daje on znacznie bardziej realistyczny obraz tego, ile energii realnie zyskasz z falownika w ciągu roku, niż sprawność maksymalna mierzona w idealnych warunkach laboratoryjnych.

Stopień ochrony IP: Czy Twój falownik przetrwa deszcz i kurz na zewnątrz?

Miejsce montażu falownika ma kluczowe znaczenie, a z nim wiąże się stopień ochrony IP (Ingress Protection). Ten dwucyfrowy kod informuje nas o odporności obudowy urządzenia na wnikanie ciał stałych (pierwsza cyfra) i wody (druga cyfra). Na przykład, falownik o stopniu ochrony IP65 jest całkowicie pyłoszczelny (cyfra 6) i chroniony przed strugami wody z dowolnego kierunku (cyfra 5). Jeśli planujesz montaż falownika na zewnątrz budynku, np. na ścianie garażu czy pod wiatą, upewnij się, że jego stopień ochrony jest odpowiednio wysoki (minimum IP65), aby urządzenie było odporne na deszcz, śnieg, kurz i inne czynniki atmosferyczne. Niewłaściwy stopień IP może skrócić żywotność falownika i prowadzić do awarii.

Gwarancja i żywotność: Jak długo będzie działać Twoje urządzenie i kiedy planować wymianę?

Instalacja fotowoltaiczna to inwestycja na lata, dlatego warto zwrócić uwagę na żywotność falownika i warunki gwarancji. Szacuje się, że nowoczesny falownik powinien działać bezawaryjnie od 10 do 15 lat. Jest to krótszy okres niż żywotność samych paneli fotowoltaicznych, które często pracują efektywnie przez 25-30 lat. Oznacza to, że w cyklu życia całej instalacji, najprawdopodobniej będziesz musiał jednokrotnie wymienić falownik. Dlatego tak ważne jest, aby producent oferował solidną gwarancję, która zapewni ci spokój na długie lata. Zawsze radzę sprawdzić długość gwarancji podstawowej oraz możliwość jej rozszerzenia, a także warunki serwisowania.

Najczęstsze problemy z falownikiem i ich rozwiązania

Mimo że falowniki to bardzo niezawodne urządzenia, jak każda zaawansowana elektronika, mogą czasem sprawiać problemy. Z mojej praktyki wiem, że niektóre z nich są dość powszechne i warto wiedzieć, jak je rozpoznać i co zrobić w takiej sytuacji.

Dlaczego falownik wyłącza się w słoneczny dzień? Problem zbyt wysokiego napięcia w sieci

Jednym z najczęściej zgłaszanych problemów jest wyłączanie się falownika w słoneczne dni, zwłaszcza w godzinach największego nasłonecznienia. Przyczyną jest zazwyczaj zbyt wysokie napięcie w sieci publicznej. Dzieje się tak, gdy wiele instalacji fotowoltaicznych w okolicy jednocześnie oddaje dużą ilość energii do sieci. Falownik, w ramach mechanizmu zabezpieczającego i zgodnie z normami, monitoruje napięcie w sieci. Jeśli przekroczy ono dopuszczalny próg (zazwyczaj około 253 V), urządzenie automatycznie się wyłącza, aby chronić siebie i sieć przed uszkodzeniem. Niestety, jest to problem, na który jako właściciel instalacji masz ograniczony wpływ, ponieważ leży on po stronie infrastruktury energetycznej. Czasem pomaga zgłoszenie problemu do operatora sieci lub optymalizacja parametrów falownika przez instalatora.

Czerwona lampka i kod błędu: Co oznaczają komunikaty i kiedy wezwać serwis?

Gdy falownik sygnalizuje problem, często robi to za pomocą czerwonej lampki lub wyświetlając kod błędu na ekranie. W takiej sytuacji, pierwszą rzeczą, którą zawsze polecam, jest sprawdzenie instrukcji obsługi falownika. Producenci zazwyczaj zamieszczają tam listę kodów błędów wraz z ich opisem i sugerowanymi rozwiązaniami. Niektóre problemy, takie jak chwilowe zaniki komunikacji czy drobne błędy programowe, można spróbować rozwiązać samodzielnie, np. poprzez zresetowanie falownika (zgodnie z instrukcją!). Jeśli jednak kod błędu wskazuje na poważniejszą awarię komponentów elektronicznych, przepięcia, uszkodzenia wewnętrzne lub jeśli resetowanie nie pomaga, niezwłocznie wezwij serwis. Próby samodzielnej naprawy mogą być niebezpieczne i unieważnić gwarancję.

Przeczytaj również: Jaka moc PV? Oblicz optymalną dla domu i portfela w net-billingu

Przegrzewanie się urządzenia: Jak zapewnić falownikowi optymalne warunki pracy?

Falownik, podobnie jak każdy sprzęt elektroniczny, generuje ciepło podczas pracy. Jeśli nie ma zapewnionej odpowiedniej cyrkulacji powietrza, może dojść do jego przegrzewania się. Najczęstszą przyczyną jest nieprawidłowy montaż np. w ciasnym, niewentylowanym pomieszczeniu, zbyt blisko innych urządzeń lub bez zachowania minimalnych odstępów od ścian. Konsekwencje przegrzewania są poważne: falownik automatycznie ogranicza swoją moc, aby obniżyć temperaturę, co prowadzi do spadku produkcji energii. W skrajnych przypadkach może się całkowicie wyłączyć, aby zapobiec uszkodzeniu. Aby temu zapobiec, zawsze upewnij się, że falownik jest zamontowany w miejscu z dobrą wentylacją, z dala od bezpośredniego nasłonecznienia (jeśli jest to możliwe) i z zachowaniem zaleceń producenta dotyczących minimalnych odstępów od przeszkód. To prosta zasada, która znacząco wydłuży żywotność twojego urządzenia.
