Bezpiecznik topikowy: Jak sprawdzić, wymienić i uniknąć błędów?

Sprawdzenie bezpiecznika topikowego kluczowe metody i zasady bezpieczeństwa

Co to jest bezpiecznik topikowy i dlaczego jest nadal używany?

Bezpiecznik topikowy to jeden z najstarszych i wciąż powszechnie stosowanych elementów zabezpieczających instalację elektryczną. Jego podstawową funkcją jest ochrona obwodów przed skutkami przeciążenia lub zwarcia. Mimo że w nowoczesnym budownictwie coraz częściej spotykamy wyłączniki nadprądowe (tzw. "eski"), w wielu starszych instalacjach w Polsce, zwłaszcza w domach i mieszkaniach, bezpieczniki topikowe typu D, popularnie nazywane "korkami", nadal pełnią swoją rolę. Ich prostota konstrukcji i niezawodność sprawiają, że są niezastąpione w wielu miejscach.

Zrozumieć rolę "korka": Jak mały element chroni Twój dom?

Rola bezpiecznika topikowego jest niezwykle prosta, ale zarazem kluczowa. W jego ceramicznej obudowie znajduje się cienki drut, zwany topikiem. Kiedy prąd płynący przez obwód przekroczy bezpieczną, znamionową wartość na przykład w wyniku podłączenia zbyt wielu urządzeń (przeciążenie) lub nagłego zwarcia topik nagrzewa się i topi. To przerwanie obwodu skutecznie odcina dopływ prądu do zagrożonego odcinka instalacji, chroniąc ją przed przegrzaniem, uszkodzeniem urządzeń, a co najważniejsze, przed ryzykiem pożaru. To właśnie ten mały element bierze na siebie "uderzenie", ratując resztę systemu.

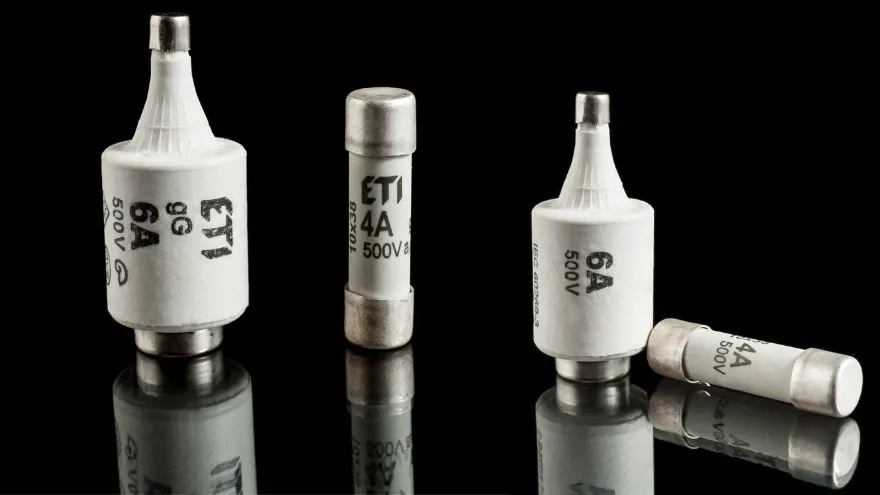

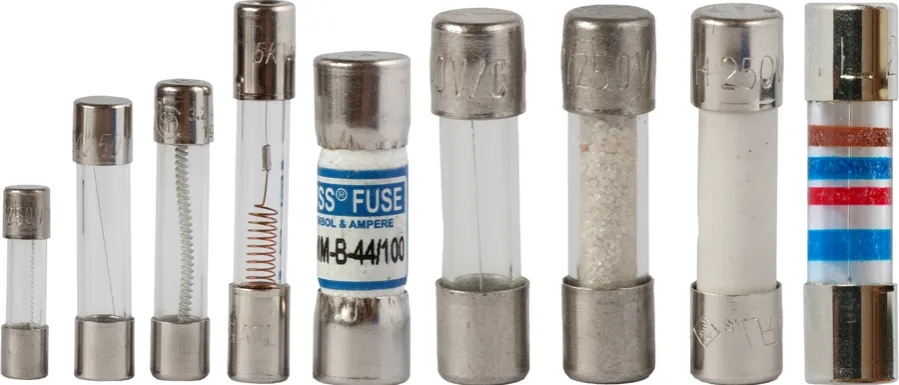

Budowa bezpiecznika topikowego: Co kryje się w ceramicznej obudowie?

Typowy bezpiecznik topikowy typu D, który znajdziemy w domowych instalacjach, składa się z kilku kluczowych elementów. Centralną częścią jest ceramiczna obudowa, która zapewnia izolację i odporność na wysokie temperatury. Wewnątrz niej znajduje się wspomniany już drut topikowy, wykonany z materiału o precyzyjnie określonej temperaturze topnienia. Na zewnątrz, w dolnej części bezpiecznika, znajduje się mały, kolorowy krążek to wskaźnik zadziałania, popularnie nazywany "oczkiem". Jego rola jest prosta: kiedy topik się przepali, sprężynka wypycha ten krążek, sygnalizując awarię. Całość jest wkręcana w specjalną podstawę, która zapewnia kontakt elektryczny.

Kolorowe oznaczenia na bezpiecznikach: Co mówi Ci barwa wskaźnika?

Kolor wskaźnika zadziałania, czyli "oczka", to nie tylko element dekoracyjny to bardzo ważna informacja o parametrach bezpiecznika. Dzięki niemu, nawet bez czytania drobnych napisów na obudowie, możemy szybko zidentyfikować prąd znamionowy, dla którego bezpiecznik jest przeznaczony. To kluczowe przy wymianie, aby zawsze dobrać bezpiecznik o odpowiedniej wartości. Oto najczęściej spotykane oznaczenia kolorystyczne:

• Zielony: 6 Amperów (6A)
• Czerwony: 10 Amperów (10A)
• Szary: 16 Amperów (16A)
• Niebieski: 20 Amperów (20A)
• Żółty: 25 Amperów (25A)

Zawsze upewnij się, że wymieniasz bezpiecznik na taki sam kolor wskaźnika, co oznacza identyczny prąd znamionowy.

Sprawdź bezpiecznik wizualnie szybka diagnoza

Zanim sięgniesz po jakiekolwiek narzędzia, najprostszym i najszybszym sposobem na sprawdzenie bezpiecznika topikowego jest ocena wizualna. W większości przypadków ta metoda wystarcza, aby zdiagnozować problem i podjąć dalsze kroki. To pierwszy krok, który zawsze wykonuję, gdy podejrzewam awarię bezpiecznika.

Magiczne "oczko": Najszybszy sposób na diagnozę bez narzędzi

Jak już wspomniałem, bezpieczniki topikowe typu D są wyposażone w mały, kolorowy krążek, który nazywamy "oczkiem" lub wskaźnikiem zadziałania. To prawdziwy bohater szybkiej diagnozy! Jeśli spojrzysz na bezpiecznik i zauważysz, że to kolorowe "oczko" odpadło lub jest wyraźnie wysunięte, możesz być pewien, że bezpiecznik jest przepalony. To sygnał, że topik wewnątrz bezpiecznika stopił się, przerywając obwód i odcinając dopływ prądu. Ta metoda jest nie tylko najszybsza, ale i całkowicie bezpieczna, ponieważ nie wymaga żadnej ingerencji w instalację ani użycia narzędzi.

Co zrobić, gdy wskaźnik odpadł? To pewny znak awarii!

Jeśli "oczko" odpadło, nie ma wątpliwości bezpiecznik jest uszkodzony i wymaga wymiany. To jednoznaczny sygnał awarii. Jednak pamiętaj, że sama wymiana bezpiecznika to dopiero połowa sukcesu. Zanim wkręcisz nowy, kluczowe jest zidentyfikowanie przyczyny przepalenia. Czy było to przeciążenie obwodu? A może zwarcie w którymś z urządzeń? Bez usunięcia źródła problemu, nowy bezpiecznik prawdopodobnie przepali się ponownie w krótkim czasie.

Ograniczenia metody wizualnej: Kiedy wygląd może mylić?

Choć metoda wizualna jest zazwyczaj skuteczna, ma swoje ograniczenia. Zdarza się, choć rzadko, że bezpiecznik ulegnie uszkodzeniu wewnętrznemu, a "oczko" pozostanie na swoim miejscu. Może to być spowodowane wadą fabryczną lub specyficznym rodzajem uszkodzenia, które nie spowodowało wypchnięcia wskaźnika. W takich sytuacjach, jeśli prąd nadal nie płynie, a "oczko" jest na miejscu, metoda wizualna może nas mylić. Wtedy niezbędne jest użycie multimetru, aby uzyskać pewny wynik.

Sprawdź bezpiecznik multimetrem precyzyjny pomiar

Jeśli wizualna ocena nie dała jednoznacznego wyniku lub po prostu chcesz mieć absolutną pewność co do stanu bezpiecznika, multimetr (miernik uniwersalny) jest Twoim najlepszym przyjacielem. To narzędzie pozwala na precyzyjny pomiar ciągłości obwodu, dając niezawodny wynik.

Przygotowanie do pomiaru: Kluczowe zasady bezpieczeństwa przed startem

Zanim zaczniesz cokolwiek mierzyć, pamiętaj o najważniejszym bezpieczeństwie. Praca z prądem zawsze wiąże się z ryzykiem, dlatego musimy być wyjątkowo ostrożni. Oto kluczowe zasady, których zawsze przestrzegam:

1. Odłącz zasilanie w całej skrzynce bezpiecznikowej. To absolutna podstawa. Wyłącz główny wyłącznik prądu lub wyjmij wszystkie bezpieczniki z danej fazy, na której pracujesz. Upewnij się, że nie ma napięcia w obwodzie, który będziesz sprawdzać.
2. Wyjmij bezpiecznik, który chcesz sprawdzić. Nigdy nie mierz bezpiecznika, który jest wkręcony w instalację i pod napięciem. Zawsze wyjmuj go z gniazda.
3. Upewnij się, że używasz bezpiecznych, izolowanych narzędzi. Chociaż do pomiaru multimetrem nie potrzebujesz specjalnych narzędzi poza samym miernikiem, to zawsze warto mieć świadomość, że wszelkie inne prace przy elektryce wymagają odpowiedniego sprzętu.

Krok po kroku: Ustawienie miernika na test ciągłości obwodu ("brzęczyk")

Gdy już zadbałeś o bezpieczeństwo, możesz przystąpić do pomiaru. Oto jak ustawić multimetr do testu ciągłości:

1. Włącz multimetr. Większość mierników ma pokrętło lub przycisk zasilania.
2. Wybierz tryb pomiaru ciągłości obwodu. Na pokrętle multimetru znajdziesz symbol diody lub głośnika. To właśnie ten tryb, często nazywany "brzęczykiem", służy do sprawdzania, czy obwód jest zamknięty. Po wybraniu tego trybu, gdy zetkniesz ze sobą sondy pomiarowe, miernik powinien wydać sygnał dźwiękowy.

Jak prawidłowo przyłożyć sondy i zinterpretować wynik?

Teraz, gdy miernik jest gotowy, możesz sprawdzić bezpiecznik:

1. Przyłóż sondy pomiarowe do styków bezpiecznika. Jedną sondę (zazwyczaj czerwoną) przyłóż do metalowej stopki bezpiecznika (na dole), a drugą sondę (czarną) do gwintu (na boku). Nie ma znaczenia, którą sondę przyłożysz do którego styku, ponieważ bezpiecznik jest elementem pasywnym.
2. Zinterpretuj wynik:
   • Sprawny bezpiecznik: Jeśli bezpiecznik jest sprawny, multimetr powinien wskazać bardzo niską rezystancję (blisko 0 Ω) i wydać sygnał dźwiękowy (jeśli wybrałeś tryb "brzęczyka"). Oznacza to, że prąd może swobodnie przepływać przez topik.
   • Przepalony bezpiecznik: Jeśli bezpiecznik jest przepalony, miernik nie pokaże przewodzenia. Na wyświetlaczu zobaczysz symbol "OL" (Over Limit), "1" lub po prostu brak odczytu rezystancji, a nie usłyszysz żadnego sygnału dźwiękowego. To oznacza, że topik jest przerwany i prąd nie może płynąć.

Pomiar rezystancji (Ω) jako alternatywa dla testu ciągłości

Jeśli Twój multimetr nie ma funkcji "brzęczyka" lub wolisz bardziej precyzyjny odczyt, możesz użyć trybu pomiaru rezystancji (oporności), oznaczonego symbolem Ω. Procedura jest podobna: ustaw multimetr na najniższy zakres pomiaru rezystancji (np. 200 Ω) i przyłóż sondy do styków bezpiecznika. Sprawny bezpiecznik powinien wykazać rezystancję bliską 0 Ω (np. 0.1-0.5 Ω, w zależności od miernika). Przepalony bezpiecznik pokaże nieskończoną rezystancję, czyli brak odczytu (np. "OL" lub "1"), co oznacza przerwany obwód. To równie skuteczna metoda, dająca bardzo czytelne wyniki.

Brak miernika? Alternatywne, ale mniej bezpieczne metody

Rozumiem, że nie każdy ma w domu multimetr. W internecie krąży wiele "domowych" sposobów na sprawdzenie bezpiecznika bez miernika. Chociaż niektóre z nich mogą wydawać się skuteczne, muszę podkreślić, że większość z nich jest niezalecana, a nawet niebezpieczna. Jako Nikodem Wilk, zawsze stawiam na bezpieczeństwo i rzetelność, dlatego stanowczo odradzam stosowanie metod, które mogą narazić Cię na porażenie prądem lub uszkodzenie instalacji.

"Test na żarówkę": Dlaczego elektrycy odradzają tę metodę?

Jedną z popularnych, ale wysoce niebezpiecznych metod jest tzw. "test na żarówkę". Polega on na wkręceniu bezpiecznika w gniazdo, a następnie próbie zaświecenia żarówki w oprawce, dotykając jej do styków bezpiecznika lub do innych elementów instalacji, które powinny być pod napięciem. Elektrycy stanowczo odradzają tę metodę z kilku kluczowych powodów:

• Ryzyko porażenia prądem: Manipulowanie przy elementach pod napięciem bez odpowiedniej wiedzy i narzędzi izolowanych jest niezwykle ryzykowne. Łatwo o przypadkowe dotknięcie elementu pod napięciem.
• Ryzyko zwarcia: Niewłaściwe przyłożenie żarówki lub jej oprawki może spowodować zwarcie, co może uszkodzić instalację, a nawet wywołać pożar.
• Brak miarodajności: Nawet jeśli żarówka się zaświeci, to nie daje pełnej pewności co do stanu bezpiecznika, a jedynie informuje o obecności napięcia w danym punkcie.

Proszę, nigdy nie próbuj tej metody. Twoje bezpieczeństwo jest najważniejsze.

Domowy tester z baterii i diody: Jak go zbudować i używać z rozwagą

Jeśli naprawdę nie masz dostępu do multimetru, a potrzebujesz sprawdzić bezpiecznik, możesz zbudować prosty tester z baterii (np. 9V), małej diody LED lub żarówki (np. z latarki) i dwóch przewodów. Podłącz diodę/żarówkę szeregowo z baterią i dwoma przewodami. Następnie, po wyjęciu bezpiecznika z instalacji, przyłóż końcówki przewodów do jego styków. Jeśli dioda się zaświeci, bezpiecznik jest sprawny. Jeśli nie jest przepalony. Ta metoda jest znacznie bezpieczniejsza niż "test na żarówkę", ponieważ działa na niskim napięciu baterii i zawsze na wyjętym bezpieczniku. Jednak nadal nie jest w pełni miarodajna jak multimetr i należy jej używać z dużą rozwagą, pamiętając, że to rozwiązanie awaryjne, a nie profesjonalne narzędzie.

Ryzyko związane z amatorskimi metodami: Czego absolutnie unikać?

Podsumowując temat amatorskich metod, chcę bardzo mocno podkreślić, czego absolutnie nie wolno robić, gdy masz do czynienia z przepalonym bezpiecznikiem:

• Nigdy nie "drutuj" bezpiecznika! To najgorsza i najbardziej niebezpieczna praktyka. Wkładanie drutu, gwoździa czy folii aluminiowej zamiast topika sprawia, że bezpiecznik przestaje pełnić swoją funkcję ochronną. W przypadku przeciążenia lub zwarcia, prąd nie zostanie przerwany, co grozi przegrzaniem instalacji, pożarem, uszkodzeniem urządzeń, a nawet porażeniem prądem. To działanie jest nieodpowiedzialne i może mieć tragiczne konsekwencje.
• Nie używaj bezpieczników o wyższym prądzie znamionowym niż zalecany dla danego obwodu. To również pozbawia instalację odpowiedniej ochrony.
• Nie pracuj pod napięciem bez odpowiednich kwalifikacji i narzędzi.
• Nie ignoruj powtarzających się przepaleń bezpieczników. To zawsze sygnał, że w instalacji lub podłączonych urządzeniach dzieje się coś niedobrego.

Zrozum przyczynę dlaczego bezpiecznik się przepalił?

Jak już wspomniałem, samo sprawdzenie i wymiana bezpiecznika to za mało. Prawdziwą sztuką jest zrozumienie, dlaczego w ogóle doszło do jego przepalenia. Bez zidentyfikowania i usunięcia pierwotnej przyczyny, problem będzie się powtarzał, a Ty będziesz tylko wymieniać bezpieczniki w nieskończoność. To kluczowy etap, którego nigdy nie pomijam w swojej pracy.

Przeciążenie obwodu: Czy podłączyłeś zbyt wiele urządzeń?

Jedną z najczęstszych przyczyn przepalania bezpieczników jest przeciążenie obwodu. Dochodzi do niego, gdy do jednego obwodu elektrycznego (np. gniazdka w pokoju) podłączonych jest zbyt wiele urządzeń o dużej mocy, które sumarycznie pobierają więcej prądu, niż jest w stanie bezpiecznie przepuścić dany bezpiecznik. Wyobraź sobie, że do jednego gniazdka podłączasz jednocześnie czajnik elektryczny, odkurzacz, farelkę i pralkę. Każde z tych urządzeń pobiera duży prąd, a ich jednoczesna praca może łatwo przekroczyć znamionową wartość bezpiecznika, powodując jego przepalenie. Rozwiązaniem jest rozłożenie obciążenia na różne obwody lub unikanie jednoczesnego używania wielu energochłonnych urządzeń.

Zwarcie w instalacji: Groźniejszy przeciwnik i jak go rozpoznać

Zwarcie to znacznie groźniejsza przyczyna przepalenia bezpiecznika. Do zwarcia dochodzi, gdy prąd elektryczny znajdzie drogę o bardzo niskiej rezystancji, omijając normalny obwód, na przykład w wyniku uszkodzenia izolacji przewodów. Prąd w takiej sytuacji gwałtownie rośnie, a bezpiecznik reaguje natychmiastowym przepaleniem. Jak rozpoznać zwarcie? Często objawia się to gwałtownym przepaleniem bezpiecznika zaraz po jego wymianie, nawet bez podłączania wielu urządzeń. Może towarzyszyć temu iskrzenie, dym, a nawet charakterystyczny zapach spalenizny. Jeśli podejrzewasz zwarcie, natychmiast odłącz zasilanie i nie próbuj samodzielnie naprawiać problemu to zadanie dla wykwalifikowanego elektryka.

Uszkodzone urządzenie jako źródło problemu: Jak je zidentyfikować?

Często winowajcą przepalenia bezpiecznika jest uszkodzone urządzenie elektryczne, które podłączyliśmy do obwodu. Może to być stary czajnik, suszarka do włosów z uszkodzonym kablem, czy wadliwa ładowarka. Aby zidentyfikować takie urządzenie, możesz zastosować metodę eliminacji:

1. Odłącz wszystkie urządzenia od gniazdek w obwodzie, w którym przepalił się bezpiecznik.
2. Wymień bezpiecznik na nowy (pamiętaj o bezpieczeństwie i odłączeniu zasilania!).
3. Włącz zasilanie. Jeśli bezpiecznik się nie przepali, oznacza to, że problem leży w jednym z odłączonych urządzeń.
4. Podłączaj urządzenia po kolei, jedno po drugim, i obserwuj, czy bezpiecznik się przepali. Gdy tylko podłączysz wadliwe urządzenie, bezpiecznik powinien ponownie zadziałać. W ten sposób zlokalizujesz źródło problemu.

Jak bezpiecznie wymienić bezpiecznik topikowy?

Po zdiagnozowaniu przepalonego bezpiecznika i, co najważniejsze, zidentyfikowaniu oraz usunięciu przyczyny awarii, nadszedł czas na jego wymianę. To ostatni, ale równie ważny etap, który również wymaga przestrzegania zasad bezpieczeństwa i odpowiedniej wiedzy. Pamiętaj, że zawsze lepiej dmuchać na zimne.

Zanim zaczniesz: Jak bezpiecznie odłączyć zasilanie?

Powtórzę to raz jeszcze, bo to absolutna podstawa: zawsze odłącz zasilanie przed jakąkolwiek pracą przy bezpiecznikach!

• Zlokalizuj główny wyłącznik prądu w swojej skrzynce bezpiecznikowej i go wyłącz. Upewnij się, że cała instalacja jest pozbawiona napięcia.
• Jeśli nie jesteś pewien, który obwód jest odpowiedzialny, dla pewności wyłącz wszystkie bezpieczniki lub główny wyłącznik różnicowoprądowy (jeśli jest).
• Możesz również użyć próbnika napięcia, aby upewnić się, że w gnieździe bezpiecznika nie ma napięcia.

Dopiero po upewnieniu się, że prąd jest odłączony, możesz bezpiecznie wykręcić przepalony bezpiecznik.

Dobór nowego bezpiecznika: Dlaczego parametry muszą być identyczne?

To absolutnie kluczowa kwestia. Nowy bezpiecznik musi mieć identyczne parametry jak ten przepalony. Oznacza to ten sam prąd znamionowy (np. 16A) i tę samą charakterystykę czasowo-prądową (np. gG). Pamiętaj o kolorowym "oczku" to najszybszy sposób na weryfikację prądu znamionowego. Dlaczego to takie ważne?

• Użycie bezpiecznika o zbyt dużej wartości prądu znamionowego (np. 25A zamiast 16A) sprawi, że instalacja będzie niedostatecznie chroniona. W przypadku przeciążenia lub zwarcia, bezpiecznik nie zadziała w odpowiednim czasie, co może doprowadzić do przegrzania przewodów, uszkodzenia urządzeń, a nawet pożaru.
• Użycie bezpiecznika o zbyt małej wartości spowoduje jego częste i niepotrzebne przepalanie się, nawet przy normalnym użytkowaniu.

Zawsze wymieniaj "korek" na "korek" o tym samym kolorze oczka.

Błędy, których nie wolno popełniać: Czym grozi "drutowanie" bezpiecznika?

Chcę to bardzo mocno podkreślić, ponieważ te błędy mogą mieć katastrofalne skutki:

• Nigdy, przenigdy nie "drutuj" bezpiecznika! Wkładanie drutu, gwoździa, folii aluminiowej czy jakiegokolwiek innego przewodnika zamiast oryginalnego topika to proszenie się o kłopoty. Takie "naprawianie" sprawia, że bezpiecznik przestaje być bezpiecznikiem. W przypadku przeciążenia lub zwarcia, prąd nie zostanie przerwany, a instalacja będzie bezbronna. Grozi to pożarem, uszkodzeniem całej instalacji elektrycznej, a nawet śmiertelnym porażeniem prądem. To nie jest oszczędność, to skrajna nieodpowiedzialność.
• Nie używaj bezpieczników o innych parametrach. Jak już wspomniałem, to osłabia ochronę instalacji.
• Nie lekceważ powtarzających się awarii. Jeśli bezpiecznik przepala się regularnie, to jasny sygnał, że problem jest głębszy i wymaga interwencji specjalisty.

Przeczytaj również: Wyłącznik B16: Podłącz prawidłowo! Bezpieczeństwo i przepisy SEP

Kiedy wymiana "korka" to za mało i trzeba wezwać elektryka?

Są sytuacje, w których Twoja wiedza i umiejętności mogą okazać się niewystarczające. W takich przypadkach nie wahaj się wezwać wykwalifikowanego elektryka. To inwestycja w Twoje bezpieczeństwo i spokój ducha. Oto sygnały, które powinny skłonić Cię do wezwania fachowca:

• Powtarzające się przepalanie bezpieczników po wymianie, mimo że usunąłeś wszystkie urządzenia z obwodu. To może wskazywać na zwarcie w samej instalacji.
• Brak możliwości zlokalizowania przyczyny awarii. Jeśli nie możesz znaleźć, co powoduje przepalanie bezpiecznika.
• Widoczne uszkodzenia instalacji, takie jak nadpalone gniazdka, iskrzące przewody, zapach spalenizny.
• Brak pewności co do własnych działań. Jeśli czujesz się niepewnie lub nie masz doświadczenia w pracy z elektryką, lepiej nie ryzykuj.
• Problemy z głównym bezpiecznikiem lub wyłącznikiem różnicowoprądowym, które wyłączają prąd w całym domu.

Pamiętaj, prąd to nie zabawa. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu.
