Ten artykuł to szczegółowy poradnik, który krok po kroku wyjaśnia zasady podłączania wyłącznika nadprądowego B16. Skupiamy się na kluczowych aspektach bezpieczeństwa, obowiązujących przepisach prawnych oraz typowych błędach, których należy bezwzględnie unikać. Jest to lektura obowiązkowa dla każdego, kto interesuje się instalacjami elektrycznymi i chce zrozumieć, jak prawidłowo zabezpieczyć domowe obwody.
Prawidłowe podłączenie bezpiecznika B16 kluczowe zasady i wymogi bezpieczeństwa, których nie możesz zignorować
- Wyłącznik B16 jest przeznaczony głównie do zabezpieczania obwodów gniazd wtykowych w budownictwie mieszkaniowym, z wyzwalaczem termicznym dla przeciążeń i elektromagnetycznym dla zwarć.
- Do obwodu zabezpieczonego bezpiecznikiem B16 bezwzględnie wymagany jest przewód miedziany o minimalnym przekroju 2,5 mm², aby zapobiec ryzyku pożaru.
- Przewód fazowy (L) podłącza się do dolnego zacisku wyłącznika, a jego górny zacisk łączy się z szyną grzebieniową; przewody neutralny (N) i ochronny (PE) podłącza się bezpośrednio do odpowiednich listew zaciskowych w rozdzielnicy.
- Wszelkie prace w instalacjach elektrycznych w Polsce, w tym modyfikacje w rozdzielnicy, mogą być wykonywane wyłącznie przez osoby posiadające ważne uprawnienia SEP G1.
- Samodzielne podłączanie jest nielegalne, grozi utratą gwarancji, poważnym zagrożeniem dla życia i zdrowia oraz odpowiedzialnością prawną.
- Przed rozpoczęciem jakichkolwiek prac konieczne jest całkowite i prawidłowe odłączenie zasilania głównym wyłącznikiem prądu.
Co oznaczają symbole "B" i "16"? Rozszyfrowanie charakterystyki

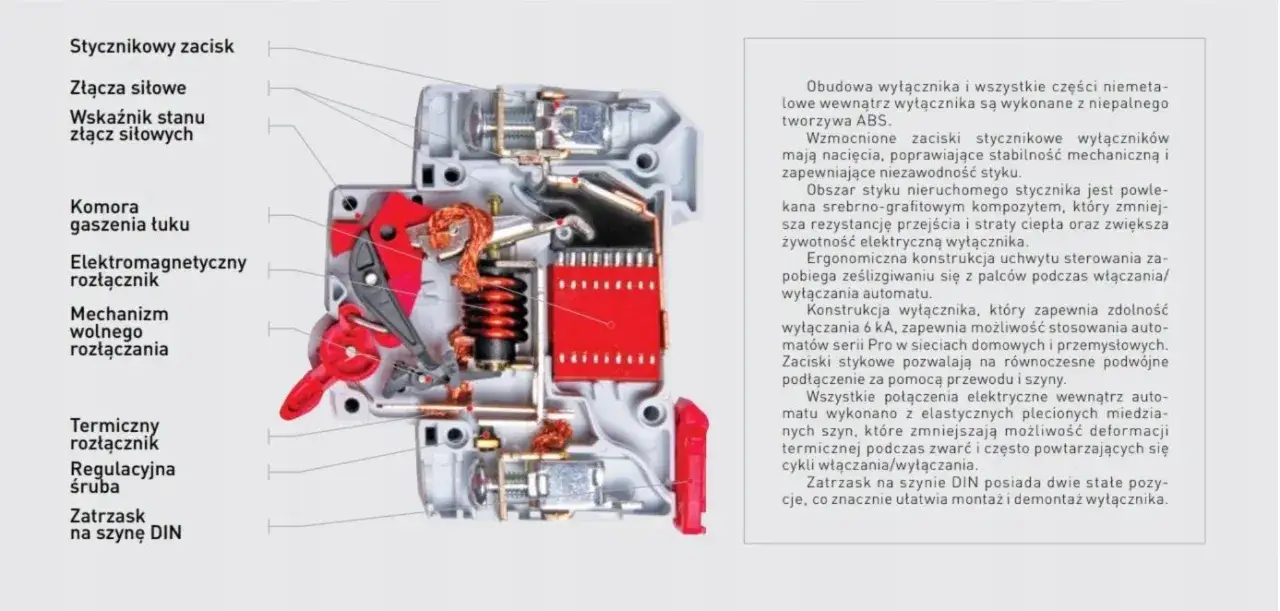

Kiedy mówimy o wyłączniku nadprądowym B16, każdy z tych symboli ma swoje precyzyjne znaczenie, które jest kluczowe dla zrozumienia jego działania i zastosowania. Litera "B" odnosi się do tak zwanej charakterystyki czasowo-prądowej. Oznacza to, że wyłącznik ten jest przeznaczony głównie do zabezpieczania obwodów, w których nie występują duże prądy rozruchowe, takich jak obwody oświetleniowe czy standardowe gniazda wtykowe w domach i mieszkaniach. Jego wyzwalacz termiczny zadziała w przypadku przeciążenia, gdy prąd przekroczy wartość znamionową o 1,13 do 1,45 raza. Natomiast wyzwalacz elektromagnetyczny, odpowiedzialny za ochronę przed skutkami zwarć, zareaguje, gdy prąd osiągnie wartość od 3 do 5 razy większą niż prąd znamionowy. Z kolei cyfra "16" wskazuje na prąd znamionowy wyłącznika, który wynosi 16 Amperów. Jest to maksymalny prąd, jaki wyłącznik może przewodzić w sposób ciągły bez wyzwalania.
Gniazdka czy oświetlenie? Gdzie w polskim domu stosuje się wyłącznik B16?
W polskich domach i mieszkaniach wyłączniki B16 są prawdziwym standardem, jeśli chodzi o zabezpieczanie obwodów gniazd wtykowych. To właśnie one chronią większość naszych urządzeń podłączanych do sieci. Dlaczego? Ponieważ 16 Amperów to zazwyczaj wystarczająca wartość, aby obsłużyć typowe obciążenia, takie jak odkurzacz, telewizor czy ładowarki, jednocześnie zapewniając ochronę przed przeciążeniami i zwarciami. Rzadziej spotyka się je w obwodach oświetleniowych, gdzie zazwyczaj wystarczające są wyłączniki o niższym prądzie znamionowym, na przykład B10 (10 Amperów). Ważne jest, aby pamiętać, że prawidłowy dobór wyłącznika to podstawa bezpiecznej i niezawodnej instalacji.
Czy na pewno potrzebujesz B16? Kiedy wybrać bezpiecznik B10 lub C16?
Wybór odpowiedniego wyłącznika nadprądowego to nie tylko kwestia "B16", ale świadomej decyzji, która musi być dostosowana do specyfiki danego obwodu. Jeśli zabezpieczamy obwody oświetleniowe, gdzie obciążenia są zazwyczaj niższe, wyłącznik B10 (10A) będzie często bardziej odpowiedni. Zapewni on wystarczającą ochronę, a jednocześnie będzie czulszy na ewentualne przeciążenia w obwodzie oświetleniowym. Natomiast w przypadku urządzeń charakteryzujących się wysokim prądem rozruchowym, takich jak niektóre silniki elektryczne, pompy czy duże elektronarzędzia, konieczne może być zastosowanie wyłącznika o charakterystyce "C", na przykład C16. Wyłączniki typu C mają opóźnioną reakcję na prądy zwarciowe (wyzwalacz elektromagnetyczny działa przy 5-10x In), co pozwala na bezpieczne uruchomienie urządzeń z dużym prądem startowym, bez niepotrzebnego wyłączania zasilania. Zawsze należy dokładnie analizować charakterystykę obwodu i podłączanych odbiorników.

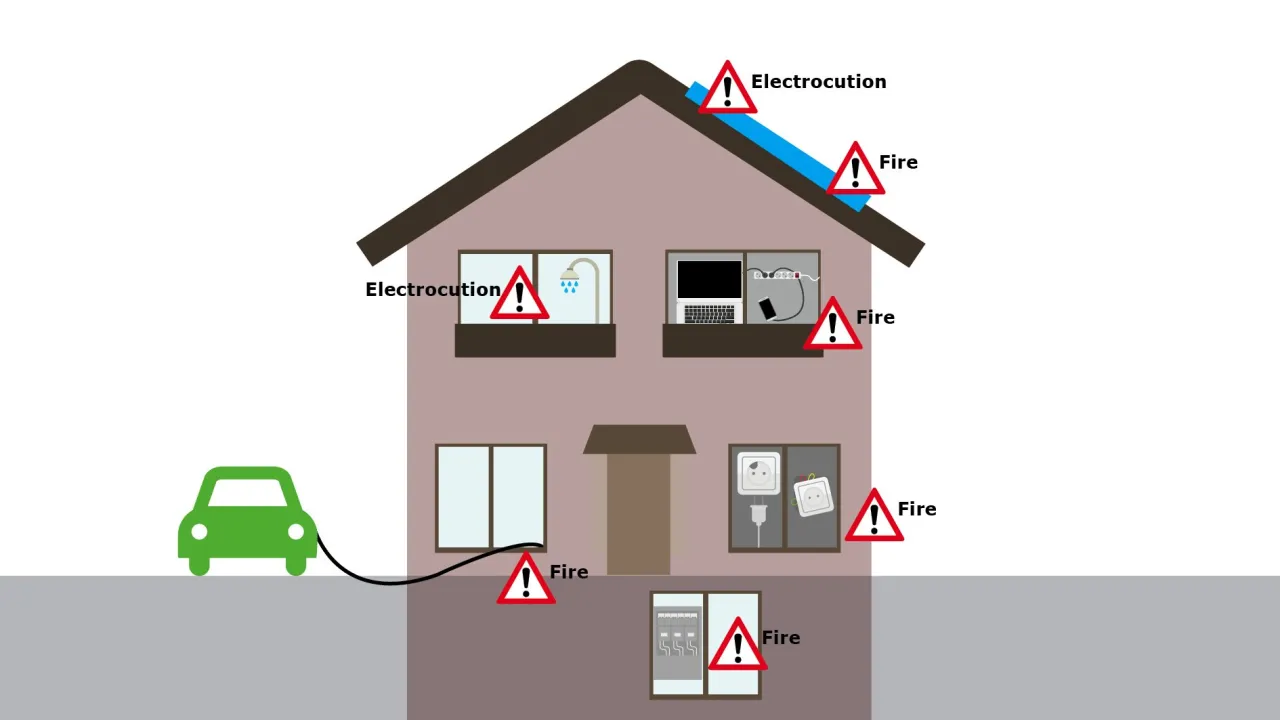

Bezpieczeństwo przede wszystkim: przepisy i zasady, których nie wolno ignorować
Dlaczego samodzielne podłączenie jest nielegalne? Rola uprawnień SEP G1
Chciałbym to podkreślić z całą stanowczością: w Polsce wszelkie prace w instalacjach elektrycznych, a w szczególności modyfikacje w rozdzielnicy, mogą być wykonywane wyłącznie przez osoby posiadające ważne świadectwo kwalifikacyjne SEP (Stowarzyszenia Elektryków Polskich) grupy G1 w zakresie eksploatacji. Nie jest to jedynie formalność, ale kluczowy wymóg prawny i bezpieczeństwa. Samodzielne podłączanie wyłączników nadprądowych jest nie tylko nielegalne, ale przede wszystkim stanowi śmiertelne zagrożenie dla życia i zdrowia. Grozi porażeniem prądem, pożarem, a także utratą gwarancji na całą instalację elektryczną. W razie wypadku lub awarii, konsekwencje prawne i finansowe dla osoby bez uprawnień mogą być katastrofalne. Jako ekspert, zawsze apeluję o rozsądek i powierzanie takich zadań wyłącznie wykwalifikowanym fachowcom.
Zanim zaczniesz: jak prawidłowo i całkowicie odłączyć zasilanie w rozdzielnicy?
Zanim ktokolwiek (oczywiście posiadający odpowiednie uprawnienia) przystąpi do jakichkolwiek prac w rozdzielnicy elektrycznej, absolutną podstawą jest całkowite i prawidłowe odłączenie zasilania. To etap, którego nie wolno lekceważyć, a jego pominięcie jest prostą drogą do tragedii. Oto jak to zrobić:
- Zlokalizuj główny wyłącznik prądu: Zazwyczaj znajduje się on na wejściu zasilania do rozdzielnicy i jest wyraźnie oznaczony. Może to być wyłącznik różnicowoprądowy główny lub wyłącznik nadprądowy o dużej wartości prądu znamionowego.
- Wyłącz główny wyłącznik: Przesuń dźwignię głównego wyłącznika w dół do pozycji "OFF" lub "0". Upewnij się, że wszystkie wskaźniki (jeśli są) sygnalizują brak zasilania.
- Sprawdź brak napięcia: Użyj bezdotykowego próbnika napięcia lub multimetru, aby upewnić się, że na wszystkich szynach i zaciskach, z którymi będziesz pracować, nie ma napięcia. Sprawdź zarówno fazę, jak i przewód neutralny. To krytyczny krok nigdy nie ufaj tylko pozycji wyłącznika.
- Zabezpiecz przed przypadkowym załączeniem: Jeśli to możliwe, zabezpiecz główny wyłącznik przed przypadkowym załączeniem przez osoby trzecie, np. poprzez zablokowanie go lub wyraźne oznaczenie.
Niezbędnik instalatora: jakie narzędzia przygotować do pracy?
Profesjonalna praca wymaga profesjonalnych narzędzi, a w przypadku elektryki, narzędzia te muszą być przede wszystkim bezpieczne i odpowiednio izolowane. Oto lista podstawowych narzędzi, które powinien przygotować każdy instalator:
- Izolowane wkrętaki: Zestaw wkrętaków płaskich i krzyżakowych z atestowaną izolacją do 1000V.
- Próbnik napięcia: Bezdotykowy lub tradycyjny (np. wkrętak z neonówką) do szybkiego sprawdzenia obecności napięcia.
- Multimetr: Do precyzyjnych pomiarów napięcia, prądu i rezystancji.
- Ściągacz izolacji: Do szybkiego i bezpiecznego usuwania izolacji z przewodów bez uszkadzania żył.
- Kombinerki i szczypce uniwersalne: Z izolowanymi rękojeściami, do chwytania, gięcia i cięcia przewodów.
- Nóż monterski: Do ściągania izolacji zewnętrznej z kabli.
- Opaski kablowe: Do porządkowania przewodów w rozdzielnicy.
Wybór przewodu do bezpiecznika B16: dlaczego przekrój ma znaczenie?
Dlaczego przekrój 2, 5 mm² to wymóg, a nie sugestia?
W kwestii doboru przewodów do obwodów elektrycznych, nie ma miejsca na kompromisy. Zgodnie z polskimi normami i powszechnie przyjętą dobrą praktyką inżynierską, obwód zabezpieczony wyłącznikiem nadprądowym 16A musi być wykonany przewodem miedzianym o minimalnym przekroju 2,5 mm². To nie jest sugestia, to jest bezwzględny wymóg! Dlaczego? Przewód o zbyt małym przekroju (np. 1,5 mm²) nie jest w stanie bezpiecznie przewodzić prądu o wartości 16A przez dłuższy czas. Skutkiem tego jest nadmierne nagrzewanie się przewodu, co prowadzi do degradacji izolacji, zwiększenia ryzyka zwarcia, a w konsekwencji wysokiego ryzyka pożaru instalacji. Jest to jeden z najpoważniejszych błędów, jakie można popełnić przy projektowaniu i wykonawstwie instalacji elektrycznej, i niestety, często spotykany w amatorskich "poprawkach".
Kolory, które ratują życie: rola przewodów L, N i PE w obwodzie
Standardowe kolory przewodów w instalacjach elektrycznych to nie kwestia estetyki, ale fundamentalna zasada bezpieczeństwa i prawidłowego funkcjonowania obwodu. Każdy kolor ma swoje ściśle określone przeznaczenie:
- Przewód fazowy (L - Live): Najczęściej w kolorze brązowym lub czarnym, rzadziej szarym. Jest to przewód, przez który płynie prąd "aktywny", niosący napięcie. Podłączenie go do niewłaściwego zacisku może skutkować porażeniem prądem.
- Przewód neutralny (N - Neutral): Zawsze w kolorze niebieskim. Służy do zamykania obwodu prądowego, odprowadzając prąd z powrotem do źródła zasilania. W normalnych warunkach nie powinien być pod napięciem względem ziemi.
- Przewód ochronny (PE - Protective Earth): Zawsze w kolorze żółto-zielonym. To nasz "anioł stróż" w instalacji. Jego głównym zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu upływowego do ziemi w przypadku uszkodzenia izolacji urządzenia, zapobiegając porażeniu. Nigdy nie może być przerwany ani używany do innych celów.
Podłączenie wyłącznika B16: szczegółowa instrukcja (wyłącznie w celach informacyjnych)
Krok 1: Lokalizacja i montaż wyłącznika na szynie TH35
Pierwszym krokiem, po upewnieniu się, że zasilanie jest całkowicie odłączone, jest fizyczne zamontowanie wyłącznika nadprądowego w rozdzielnicy. Wyłączniki modułowe, takie jak B16, są przystosowane do montażu na standardowej szynie TH35, znanej również jako szyna DIN. Należy umieścić wyłącznik w wybranym miejscu na szynie, a następnie zatrzasnąć go, upewniając się, że jest stabilnie osadzony i nie ma luzów. Pamiętajmy o zachowaniu porządku w rozdzielnicy i odpowiednim rozmieszczeniu aparatury.
Krok 2: Podłączenie przewodu fazowego (L) zasilanie od dołu
Zgodnie z przyjętą praktyką i normami, przewód fazowy (L), który zazwyczaj jest brązowy lub czarny, podłącza się do dolnego zacisku wyłącznika nadprądowego. Należy starannie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z instrukcją producenta wyłącznika), wprowadzić ją do zacisku i solidnie dokręcić śrubę. Upewnij się, że przewód jest w pełni wprowadzony i nie ma wystających żył, które mogłyby spowodować zwarcie. Dobre i pewne połączenie jest kluczowe dla uniknięcia przegrzewania się.
Krok 3: Prawidłowe wpięcie w szynę grzebieniową zasilanie od góry
Górny zacisk wyłącznika B16 służy do połączenia z szyną grzebieniową (fazową). Szyna grzebieniowa to element, który rozprowadza zasilanie z głównego wyłącznika (np. różnicowoprądowego) do szeregu wyłączników nadprądowych w rozdzielnicy. Po zamontowaniu szyny grzebieniowej, należy wpiąć w nią górny zacisk wyłącznika, a następnie solidnie dokręcić śrubę. To połączenie musi być bardzo pewne, ponieważ przez szynę grzebieniową przepływa prąd zasilający wiele obwodów.
Krok 4: Gdzie podłączyć przewody neutralny (N) i ochronny (PE)? Rola listw zaciskowych
To bardzo ważny punkt, często mylony przez osoby bez doświadczenia. Przewody neutralny (N, niebieski) i ochronny (PE, żółto-zielony) z danego obwodu nie przechodzą przez wyłącznik nadprądowy. Ich miejsce jest bezpośrednio na odpowiednich szynach (listwach zaciskowych) w rozdzielnicy. Przewód neutralny (N) podłącza się do szyny N, a przewód ochronny (PE) do szyny PE. Te szyny są oddzielnymi elementami rozdzielnicy, które zbierają wszystkie przewody N i PE z poszczególnych obwodów. Pamiętaj, że prawidłowe podłączenie tych przewodów jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania całej instalacji.
Unikaj tych błędów: najczęstsze pomyłki przy montażu wyłącznika B16
Zbyt luźne połączenie: cichy zabójca Twojej instalacji
Jednym z najczęstszych i najbardziej podstępnych błędów jest zbyt luźne dokręcenie śrub na zaciskach wyłącznika. Niewłaściwy kontakt elektryczny powoduje wzrost rezystancji w miejscu połączenia, co z kolei prowadzi do nadmiernego nagrzewania się. Początkowo może to objawiać się jedynie lekkim wzrostem temperatury, ale z czasem może dojść do iskrzenia, stopienia izolacji, a w najgorszym przypadku do pożaru. To cichy zabójca instalacji, który często jest niedoceniany. Zawsze upewnij się, że śruby są dokręcone z odpowiednią siłą, zapewniając pewny i trwały kontakt elektryczny.
Pomyłka w przewodach: czym grozi niewłaściwe podpięcie N lub PE?
Pomyłka w podłączeniu przewodów, zwłaszcza neutralnego (N) lub ochronnego (PE), to błąd o potencjalnie katastrofalnych skutkach. Próba podłączenia przewodu neutralnego przez wyłącznik nadprądowy jest fundamentalnym błędem, który może zakłócić działanie całej instalacji. Jeszcze groźniejsza jest niewłaściwa manipulacja przewodem ochronnym (PE). Jeśli przewód PE zostanie przerwany lub podłączony w sposób, który uniemożliwia mu spełnianie swojej funkcji, w przypadku awarii urządzenia metalowe obudowy mogą znaleźć się pod napięciem, stwarzając śmiertelne zagrożenie porażeniem. Zawsze należy ściśle przestrzegać kolorystyki przewodów i ich przeznaczenia.
Zły dobór przewodu do zabezpieczenia prosta droga do pożaru
Powtórzę to raz jeszcze, bo to kwestia życia i śmierci: użycie przewodu o zbyt małym przekroju, na przykład 1,5 mm² zamiast wymaganych 2,5 mm² dla obwodu zabezpieczonego wyłącznikiem 16A, jest rażącym błędem i prostą drogą do pożaru. Taki przewód nie jest w stanie bezpiecznie odprowadzić prądu o wartości 16A, co prowadzi do jego przegrzewania się. Izolacja przewodu ulega zniszczeniu, co zwiększa ryzyko zwarcia i zapłonu materiałów łatwopalnych w pobliżu. Nigdy nie oszczędzaj na przekroju przewodów to inwestycja w bezpieczeństwo Twoje i Twoich bliskich.
Kiedy wezwać elektryka? Podsumowanie kluczowych zasad
Testowanie i pomiary: finalny etap, który może wykonać tylko specjalista
Nawet jeśli wszystkie prace montażowe wydają się być wykonane prawidłowo, to po każdej ingerencji w instalację elektryczną, a zwłaszcza po modyfikacjach w rozdzielnicy, konieczne jest przeprowadzenie profesjonalnych testów i pomiarów. Mowa tu o pomiarach rezystancji izolacji, impedancji pętli zwarcia, czy sprawdzeniu działania wyłączników różnicowoprądowych. Tego typu badania mogą być wykonane wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiedni sprzęt pomiarowy i uprawnienia. Pomiary te potwierdzają, że instalacja jest bezpieczna, spełnia normy i nie stanowi zagrożenia dla użytkowników. Pominięcie tego etapu jest niedopuszczalne i niezwykle ryzykowne.
Przeczytaj również: Bezpieczna kuchnia: Dobór zabezpieczeń do AGD. Uniknij awarii!
Odpowiedzialność prawna i konsekwencje samodzielnych modyfikacji w instalacji
Podsumowując, chciałbym jeszcze raz podkreślić wagę odpowiedzialności. Samodzielne, nieautoryzowane modyfikacje w instalacji elektrycznej niosą ze sobą szereg poważnych konsekwencji. Poza bezpośrednim zagrożeniem dla życia i zdrowia, musimy liczyć się z utratą gwarancji na instalację, a w przypadku awarii lub pożaru z problemami z ubezpieczeniem. Firmy ubezpieczeniowe mogą odmówić wypłaty odszkodowania, jeśli stwierdzą, że szkoda powstała w wyniku nieprofesjonalnej ingerencji. Dodatkowo, w przypadku wypadku, osoba bez uprawnień, która dokonała zmian, może ponieść odpowiedzialność karną. Elektryka to dziedzina, w której nie ma miejsca na improwizację. Zawsze, ale to zawsze, powierzaj prace elektryczne wyłącznie wykwalifikowanym specjalistom.
