Wyłącznik nadprądowy B10 to jeden z najczęściej spotykanych elementów zabezpieczających domowe instalacje elektryczne. Zrozumienie, jaką maksymalną moc może obsłużyć, czyli ile watów "wytrzyma", jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania każdego gospodarstwa domowego. Jako Nikodem Wilk, chciałbym podzielić się z Wami wiedzą, która pomoże uniknąć niepotrzebnych problemów i zapewnić spokój ducha.
Bezpiecznik B10: Ile watów obsłuży i jak bezpiecznie korzystać z instalacji elektrycznej?
- Wyłącznik nadprądowy B10 obsłuży maksymalnie 2300 Watów (2,3 kW) przy standardowym napięciu 230V w polskiej sieci.
- Moc oblicza się ze wzoru P = U * I, gdzie P to moc, U to napięcie (230V), a I to prąd znamionowy (10A dla B10).
- Litera "B" oznacza charakterystykę szybką, przeznaczoną do obwodów z małymi prądami rozruchowymi, np. oświetleniowych.
- W polskich domach B10 najczęściej zabezpiecza obwody oświetleniowe, rzadziej pojedyncze gniazdka o niskim poborze mocy.
- Przekroczenie limitu 2300W grozi zadziałaniem bezpiecznika i w konsekwencji przegrzaniem instalacji oraz ryzykiem pożaru.
- Samodzielna wymiana B10 na mocniejszy (np. B16) bez oceny przekroju przewodów przez elektryka jest bardzo niebezpieczna.
Jaka jest granica? Obliczamy, ile watów wytrzyma bezpiecznik B10
Dla wielu osób bezpiecznik to po prostu małe "coś", co wyskakuje, gdy coś jest nie tak. Jednak za oznaczeniem B10 kryje się konkretna, bardzo ważna dla nas informacja maksymalna moc, jaką może bezpiecznie obsłużyć dany obwód. W polskiej sieci domowej standardowe napięcie wynosi 230V. Literka "10" w nazwie B10 oznacza prąd znamionowy 10 Amperów. Aby obliczyć maksymalną moc (P) w Watach, jaką może obsłużyć taki wyłącznik, stosujemy prosty wzór: P = U * I, gdzie U to napięcie, a I to natężenie prądu. W naszym przypadku obliczenia wyglądają następująco: 230V * 10A = 2300W. Oznacza to, że bezpiecznik B10 jest w stanie obsłużyć maksymalnie 2300 Watów (czyli 2,3 kW) mocy ciągłej. To jest granica, której przekroczenie spowoduje jego zadziałanie, chroniąc naszą instalację.
Co kryje się za liczbą 2300W? Jak napięcie wpływa na moc?
Warto pamiętać, że wspomniane 2300W to wartość ściśle związana z napięciem występującym w naszej polskiej sieci elektrycznej, które wynosi 230V. Gdybyśmy mieli do czynienia z instalacją o innym napięciu, na przykład 120V, jak to bywa w niektórych krajach, ten sam bezpiecznik B10 (czyli nadal 10A) obsłużyłby znacznie mniejszą moc zaledwie 1200W. Dlatego tak ważne jest, aby zawsze odnosić obliczenia do lokalnych standardów napięcia. W Polsce możemy być pewni, że dla B10 mówimy o 2300W.

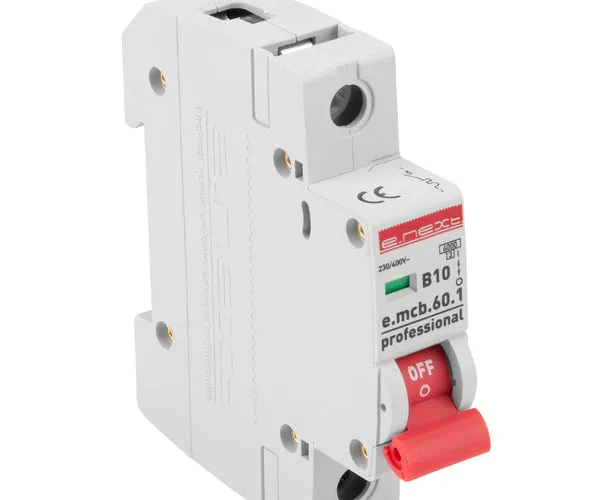

Tajemnicze oznaczenia B10 co naprawdę mówią o Twoim bezpieczeństwie?
Kiedy patrzymy na wyłącznik nadprądowy, widzimy na nim różne oznaczenia. Najważniejsze z nich, poza nazwą producenta, to właśnie symbol B10. Jak już wspomniałem, liczba "10" jest niezwykle istotna, ponieważ informuje nas o prądzie znamionowym wyłącznika, wyrażonym w Amperach (A). W tym przypadku jest to 10A. To właśnie ta wartość, w połączeniu z napięciem, pozwala nam precyzyjnie określić maksymalną moc, jaką obwód może bezpiecznie przyjąć. Jest to fundamentalna informacja dla każdego, kto chce świadomie korzystać z domowej instalacji elektrycznej.
Dlaczego litera "B" jest tak ważna? Charakterystyka, która chroni Twój sprzęt
Poza liczbą, równie ważna jest litera poprzedzająca wartość prądu w naszym przypadku "B". Ta literka określa tak zwaną charakterystykę wyzwalania wyłącznika nadprądowego. Charakterystyka "B" jest uznawana za "szybką" lub standardową i jest najczęściej spotykana w domowych instalacjach. Oznacza ona, że wyłącznik zadziała, czyli "wybije", gdy prąd przekroczy wartość znamionową od 3 do 5 razy. Dla bezpiecznika B10 będzie to zatem prąd w zakresie od 30A do 50A. Tego typu wyłączniki są idealne do obwodów, w których podłączane urządzenia mają niewielkie prądy rozruchowe. Mówimy tu o typowych obwodach oświetleniowych, gniazdach wtykowych ogólnego przeznaczenia, a także systemach wentylacji czy sterowania. Ich zadaniem jest szybkie odcięcie zasilania w przypadku przeciążenia lub zwarcia, chroniąc zarówno instalację, jak i podłączone do niej urządzenia.

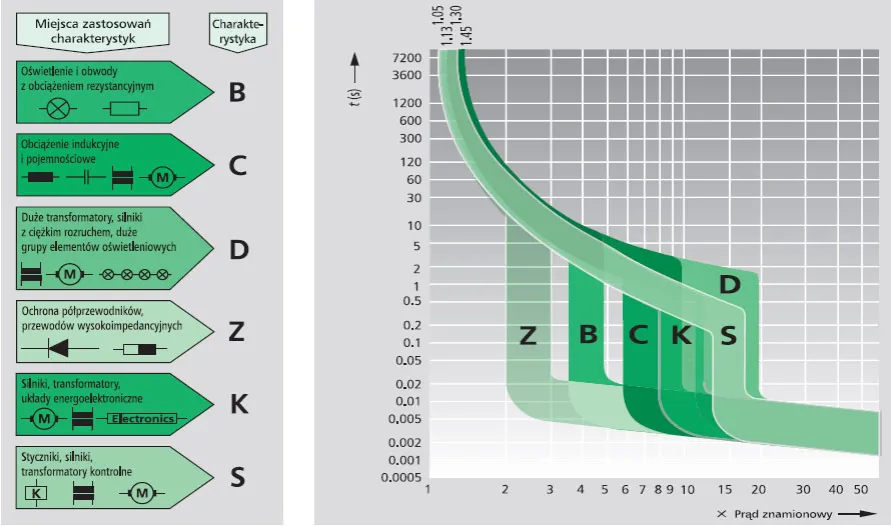

Różnica między charakterystyką B, C i D kiedy ma to znaczenie?
Charakterystyka "B" to tylko jedna z dostępnych opcji. Na rynku spotkamy również wyłączniki o charakterystyce "C" i "D", które różnią się progiem zadziałania przy przeciążeniach krótkotrwałych, wynikających z prądów rozruchowych. Zrozumienie tych różnic jest kluczowe dla prawidłowego doboru zabezpieczeń, choć w domowych instalacjach najczęściej spotykamy się z typem B i C.
| Charakterystyka | Zastosowanie i opis |
|---|---|
| B (szybka) | Przeznaczona do obwodów z małymi prądami rozruchowymi. Zadziała przy prądzie 3-5 razy większym niż znamionowy. Idealna do oświetlenia, gniazd ogólnego przeznaczenia, urządzeń rezystancyjnych (np. grzałki, żarówki). |
| C (średnia) | Przeznaczona do obwodów z umiarkowanymi prądami rozruchowymi. Zadziała przy prądzie 5-10 razy większym niż znamionowy. Stosowana do silników elektrycznych, transformatorów, zasilaczy, np. w obwodach z pralkami, lodówkami, odkurzaczami. |
| D (wolna) | Przeznaczona do obwodów z dużymi prądami rozruchowymi. Zadziała przy prądzie 10-20 razy większym niż znamionowy. Wykorzystywana do urządzeń o bardzo dużych prądach rozruchowych, np. spawarki, silniki o dużej mocy, urządzenia rentgenowskie. Rzadko spotykana w domowych instalacjach. |
Gdzie w polskim domu najczęściej spotkasz bezpiecznik B10?
W typowym polskim budownictwie mieszkaniowym, wyłączniki nadprądowe B10 są niemalże synonimem obwodów oświetleniowych. To ich naturalne środowisko pracy. Dlaczego? Ponieważ lampy, żarówki i inne źródła światła zazwyczaj charakteryzują się stosunkowo niskim poborem mocy i co ważne, nie generują dużych prądów rozruchowych w momencie włączania. Dzięki temu bezpiecznik B10 doskonale radzi sobie z ich zabezpieczeniem, zapewniając stabilność i bezpieczeństwo działania instalacji.Gniazdka z ograniczeniami: Do jakich urządzeń B10 to wystarczające zabezpieczenie?
Chociaż B10 dominuje w obwodach oświetleniowych, możemy go również spotkać przy pojedynczych gniazdkach, choć jest to rzadsze. W takich przypadkach obwód zabezpieczony B10 będzie odpowiedni do podłączania urządzeń o niskim poborze mocy, które nie generują dużego obciążenia. Myślę tutaj o typowych sprzętach, takich jak ładowarki do telefonów, radio, małe lampki nocne czy nawet telewizor, pod warunkiem, że jest to jedyne urządzenie o większym poborze mocy na danym obwodzie. Kluczem jest świadomość, że limit 2300W jest łatwy do przekroczenia, jeśli podłączymy coś mocniejszego.
Kiedy B10 to zdecydowanie za mało? Przykłady urządzeń AGD
Istnieje jednak długa lista urządzeń, które z łatwością przeciążą obwód zabezpieczony bezpiecznikiem B10. Nawet jeśli ich moc nominalna jest bliska 2300W, to w połączeniu z innymi, nawet drobnymi odbiornikami na tym samym obwodzie, szybko doprowadzą do "wybicia" bezpiecznika. Do takich "pożeraczy" energii zaliczam:
- Czajniki elektryczne (często ok. 2000W)
- Pralki (ok. 2000-2500W, często ponad 2200W)
- Odkurzacze (szczególnie te o większej mocy)
- Piekarniki elektryczne (zazwyczaj znacznie powyżej 2300W)
- Płyty indukcyjne (wymagające znacznie mocniejszych zabezpieczeń)
- Suszarki do włosów (te o dużej mocy)
Dla większości gniazd wtykowych w domu standardem jest bezpiecznik B16, który może obsłużyć do 3680W. Podłączenie wspomnianych urządzeń do obwodu B10 jest ryzykowne i często kończy się przerwaniem zasilania, a w skrajnych przypadkach, gdyby zabezpieczenie nie zadziałało, mogłoby prowadzić do przegrzania instalacji.
Jak uniknąć problemów? Prosty przewodnik po obliczaniu obciążenia obwodu
Krok 1: Zidentyfikuj wszystkie urządzenia na jednym obwodzie

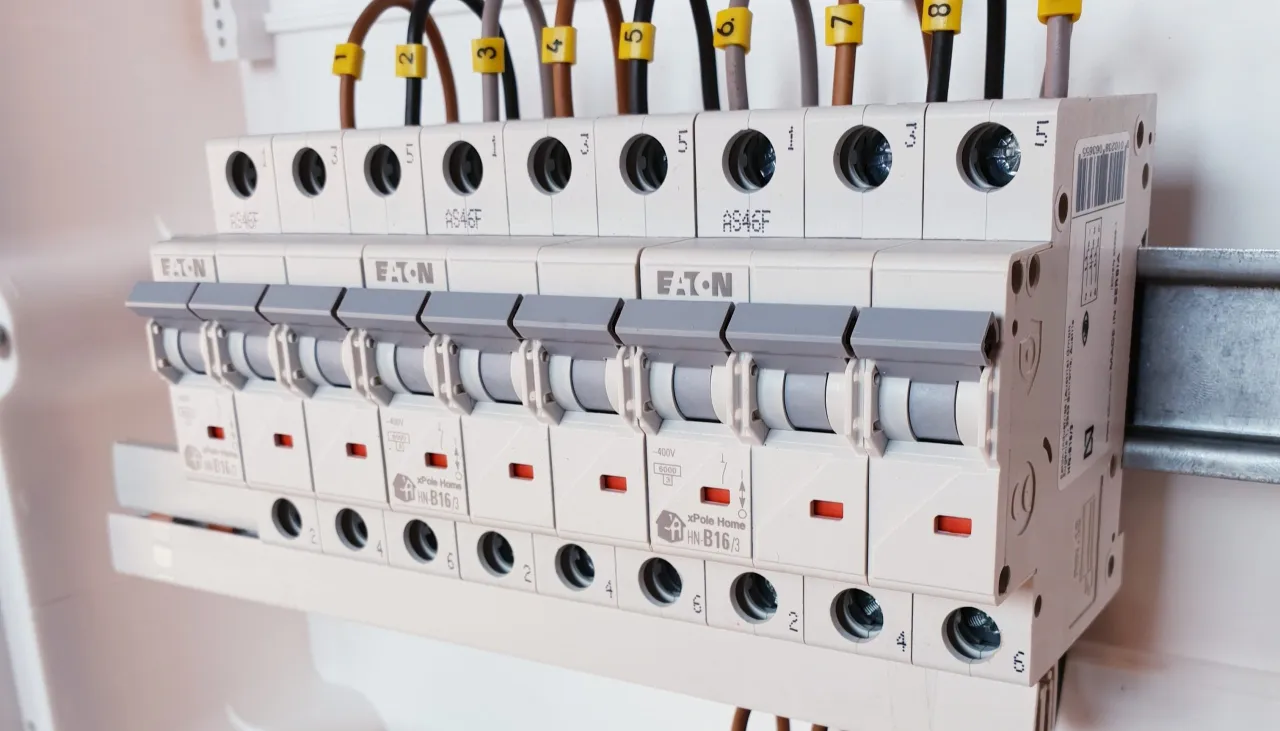

Pierwszym i najważniejszym krokiem jest zrozumienie, które gniazdka i punkty świetlne są podłączone do jednego obwodu, czyli zabezpieczone przez ten sam bezpiecznik B10. Najprostszym sposobem na to jest udanie się do rozdzielnicy elektrycznej, wyłączenie bezpiecznika B10 i sprawdzenie, które lampy zgasły, a które gniazdka przestały działać. Zrób to dla każdego obwodu, który Cię interesuje. Dzięki temu będziesz mieć jasny obraz tego, co "wisi" na danym bezpieczniku.
Krok 2: Sprawdź moc (w watach) na tabliczkach znamionowych
Gdy już wiesz, jakie urządzenia są na danym obwodzie, kolejnym krokiem jest sprawdzenie ich mocy. Każde urządzenie elektryczne, które kupujesz, posiada tak zwaną tabliczkę znamionową. Znajdziesz ją zazwyczaj z tyłu, na spodzie lub w niewidocznym miejscu urządzenia. To tam producent umieszcza kluczowe informacje, takie jak napięcie zasilania, częstotliwość i właśnie moc (P) wyrażoną w Watach (W) lub kilowatach (kW). Czasem zamiast mocy podana jest wartość prądu (I) w Amperach (A) wtedy, aby obliczyć moc, wystarczy pomnożyć tę wartość przez napięcie 230V.
Krok 3: Zsumuj wartości i porównaj z limitem 2300W praktyczne przykłady
Mając już listę urządzeń i ich moce, wystarczy je zsumować. Jeśli na przykład na jednym obwodzie B10 masz trzy lampy po 60W każda (3 * 60W = 180W) oraz telewizor o mocy 150W, to łączne obciążenie wynosi 180W + 150W = 330W. Jest to znacznie poniżej limitu 2300W, więc nie ma powodu do obaw. Problem pojawia się, gdy do tego samego obwodu podłączysz dodatkowo czajnik elektryczny (2000W). Wtedy całkowite obciążenie wyniesie 330W + 2000W = 2330W. Jak widać, przekraczamy limit 2300W, co niemal na pewno spowoduje zadziałanie bezpiecznika. Zawsze pamiętaj, aby zostawić sobie pewien margines bezpieczeństwa i nie obciążać obwodu "na styk".
Co się stanie, gdy przekroczysz limit? Zrozumieć działanie bezpiecznika
Kiedy obciążenie obwodu przekroczy dopuszczalną wartość, bezpiecznik B10 zadziała, czyli popularnie mówiąc "wybije". Jest to jego podstawowa funkcja ochronna. Mechanizm działania jest dwojaki:
- Człon termiczny reaguje na długotrwałe przeciążenie, czyli sytuację, gdy prąd płynący przez obwód jest przez dłuższy czas nieco większy niż prąd znamionowy (np. 12-15A zamiast 10A). Wówczas bimetal wewnątrz wyłącznika nagrzewa się i wygina, rozłączając styki.
- Człon elektromagnetyczny reaguje błyskawicznie na bardzo duże prądy, występujące na przykład podczas zwarcia (np. 100A). W takiej sytuacji pole magnetyczne natychmiast rozłącza obwód.
W obu przypadkach zadziałanie bezpiecznika jest sygnałem, że coś jest nie tak i jest to prawidłowa reakcja, która chroni Twoją instalację przed poważniejszymi uszkodzeniami.
Zagrożenia związane z przeciążeniem instalacji: od przegrzanych kabli po ryzyko pożaru
Gdyby bezpiecznik nie zadziałał lub był niewłaściwie dobrany (np. zbyt mocny do danego przekroju przewodów), przeciążenie instalacji mogłoby prowadzić do bardzo poważnych konsekwencji. W mojej praktyce widziałem wiele przypadków, gdzie ignorowanie tych sygnałów kończyło się fatalnie. Oto główne zagrożenia:
- Przegrzewanie się przewodów: Zbyt duży prąd powoduje nagrzewanie się kabli, co jest niebezpieczne.
- Uszkodzenie izolacji: Wysoka temperatura może stopić izolację przewodów, prowadząc do ich odsłonięcia.
- Ryzyko zwarcia: Uszkodzona izolacja zwiększa ryzyko zwarcia, które jest bardzo niebezpieczne.
- Ryzyko pożaru: Przegrzane przewody i zwarcia to prosta droga do zapłonu materiałów łatwopalnych w ścianach lub w pobliżu instalacji, co może skutkować pożarem całego budynku.
Resetowanie bezpiecznika: Jak to zrobić bezpiecznie i co, jeśli problem powraca?
Jeśli bezpiecznik "wybił", jego resetowanie jest proste: wystarczy przesunąć dźwignię z pozycji "0" (wyłączony) do pozycji "1" (włączony). Zawsze jednak przed ponownym włączeniem wyłącznika, warto odłączyć od gniazdek urządzenia, które mogły spowodować przeciążenie. Jeśli problem "wybijania" bezpiecznika powraca regularnie, to jest to wyraźny sygnał, że należy znaleźć przyczynę. Może to być zbyt wiele urządzeń na jednym obwodzie, uszkodzone urządzenie, które powoduje zwarcie, lub problem z samą instalacją elektryczną. W takiej sytuacji nie należy tego ignorować. Zamiast wielokrotnie resetować bezpiecznik, zawsze skonsultuj się z kwalifikowanym elektrykiem, który zdiagnozuje problem i zaproponuje bezpieczne rozwiązanie. Pamiętaj, bezpieczeństwo jest najważniejsze!

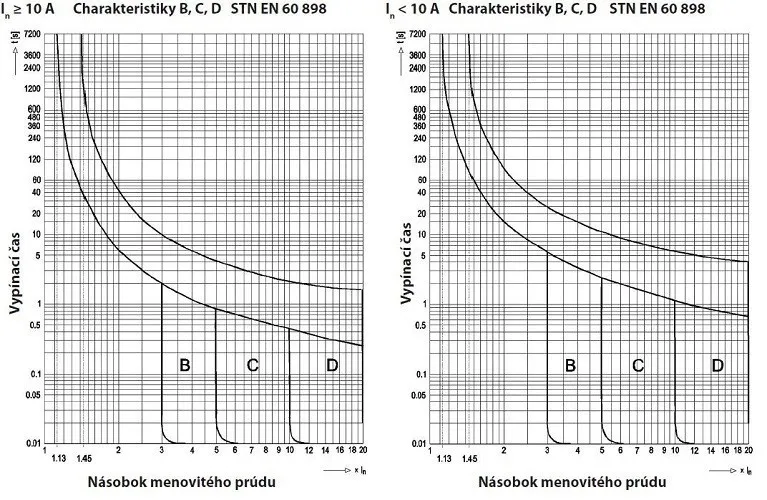

Czy mogę samodzielnie wymienić B10 na mocniejszy B16? Odpowiedź eksperta
To jedno z najczęściej zadawanych pytań, a moja odpowiedź jako eksperta jest zawsze taka sama: zdecydowanie odradzam samodzielną wymianę bezpiecznika B10 na mocniejszy, na przykład B16! Wiem, że pokusa jest duża, gdy bezpiecznik często "wybija", ale to działanie jest skrajnie niebezpieczne. Bezpiecznik nie jest przypadkowym elementem jest on dobrany do przekroju przewodów w Twojej instalacji. Każdy przewód ma swoją maksymalną obciążalność prądową, powyżej której zaczyna się przegrzewać. Jeśli wymienisz bezpiecznik na mocniejszy bez sprawdzenia i ewentualnej wymiany przewodów na grubsze, to w przypadku przeciążenia bezpiecznik nie zadziała, a przewody zaczną się przegrzewać, topić izolację, a w konsekwencji mogą doprowadzić do zwarcia i pożaru. To prosta droga do katastrofy, dlatego takie prace zawsze powierzaj wyłącznie wykwalifikowanemu elektrykowi.Samodzielna wymiana bezpiecznika na mocniejszy bez oceny całej instalacji przez elektryka to proszenie się o kłopoty. Bezpiecznik chroni przewody jeśli dasz mu "większy limit", to przewody mogą się przegrzać, zanim bezpiecznik zadziała. To prosta droga do pożaru!

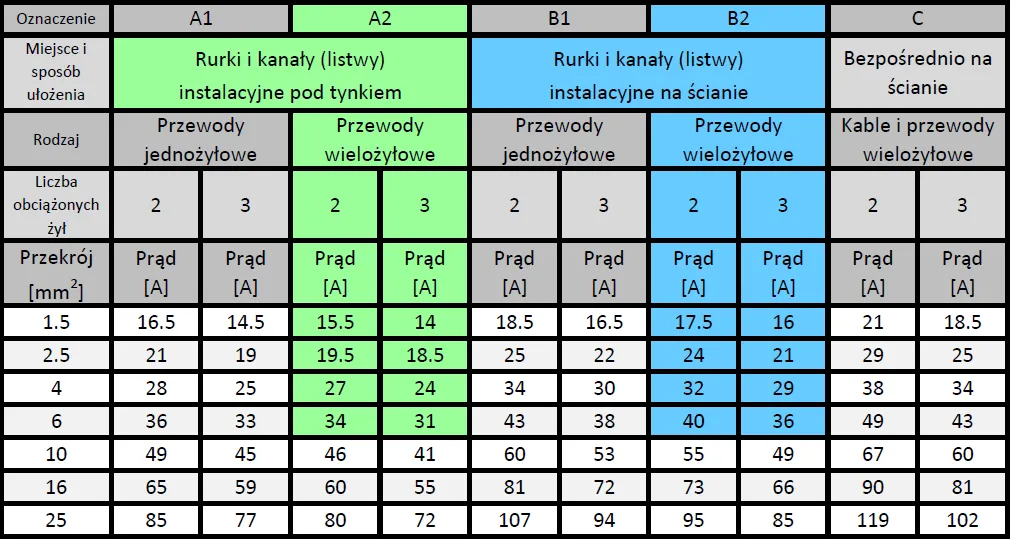

Rola przekroju przewodów kluczowy element, o którym nie można zapomnieć
Jak wspomniałem, to nie tylko bezpiecznik decyduje o bezpieczeństwie, ale przede wszystkim przekrój przewodów w ścianach. Każdy przekrój przewodu (np. 1,5 mm² dla oświetlenia, 2,5 mm² dla gniazdek) ma określoną maksymalną obciążalność prądową, czyli limit prądu, jaki może przez niego płynąć bez ryzyka przegrzania. Zadaniem bezpiecznika jest przerwanie obwodu ZANIM przewody osiągną niebezpieczną temperaturę, która mogłaby uszkodzić izolację lub spowodować pożar. Dlatego tak ważne jest, aby wartości bezpieczników były zawsze ściśle dopasowane do przekroju przewodów w danym obwodzie. To jest fundamentalna zasada bezpieczeństwa elektrycznego.
Przeczytaj również: Ile kosztuje bezpiecznik? Pełny cennik i koszt wymiany 2024
Kiedy modernizacja instalacji jest konieczna? Sygnały, których nie wolno ignorować
Istnieją pewne sygnały, które jasno wskazują, że Twoja instalacja elektryczna może wymagać modernizacji. Ignorowanie ich to proszenie się o kłopoty. Oto na co powinieneś zwrócić uwagę:
- Częste "wybijanie" bezpieczników: Jeśli bezpieczniki często zadziałają, nawet bez widocznego przeciążenia, to znak, że coś jest nie tak.
- Iskrzenie w gniazdkach lub wyłącznikach: To bardzo poważny sygnał alarmowy, który wymaga natychmiastowej interwencji.
- Stare, aluminiowe przewody: W wielu starszych budynkach nadal funkcjonują instalacje z przewodami aluminiowymi, które są mniej bezpieczne i mają niższą obciążalność niż nowoczesne przewody miedziane.
- Planowanie podłączenia wielu nowych, mocnych urządzeń: Jeśli remontujesz dom i planujesz instalację piekarnika indukcyjnego, klimatyzacji czy innych energochłonnych sprzętów, Twoja obecna instalacja może być niewystarczająca.
Wszystkie prace związane z modernizacją instalacji elektrycznej powinny być wykonane wyłącznie przez kwalifikowanego elektryka z odpowiednimi uprawnieniami. To inwestycja w Twoje bezpieczeństwo i spokój ducha.
