Wybór odpowiedniego zabezpieczenia nadprądowego w instalacji elektrycznej to nie tylko kwestia zgodności z normami, ale przede wszystkim gwarancja bezpieczeństwa i niezawodnego działania podłączonych urządzeń. Ten artykuł rozwieje wszelkie wątpliwości dotyczące różnic między bezpiecznikami typu B i C, pomagając Ci podjąć świadomą decyzję, która ochroni Twój dom i sprzęt.
Bezpiecznik B czy C? Kluczowe różnice w charakterystyce i zastosowaniach
- Typ B (3-5x In) jest czuły, przeznaczony do obwodów rezystancyjnych, takich jak oświetlenie czy gniazdka ogólnego przeznaczenia.
- Typ C (5-10x In) charakteryzuje się zwłoką, idealnie nadaje się do obwodów z urządzeniami generującymi wysokie prądy rozruchowe, np. silniki, AGD z silnikami, elektronarzędzia czy instalacje fotowoltaiczne.
- Prąd rozruchowy to chwilowy, wysoki pobór prądu przez urządzenia z silnikami w momencie ich uruchamiania.
- Błędny dobór bezpiecznika typu B zamiast C może skutkować niepotrzebnym wyłączaniem, natomiast zastosowanie typu C zamiast B obniża poziom ochrony i może prowadzić do uszkodzenia sprzętu lub instalacji.
- Właściwy wybór typu bezpiecznika jest kluczowy dla bezpieczeństwa instalacji elektrycznej i niezawodnej pracy podłączonych do niej urządzeń.

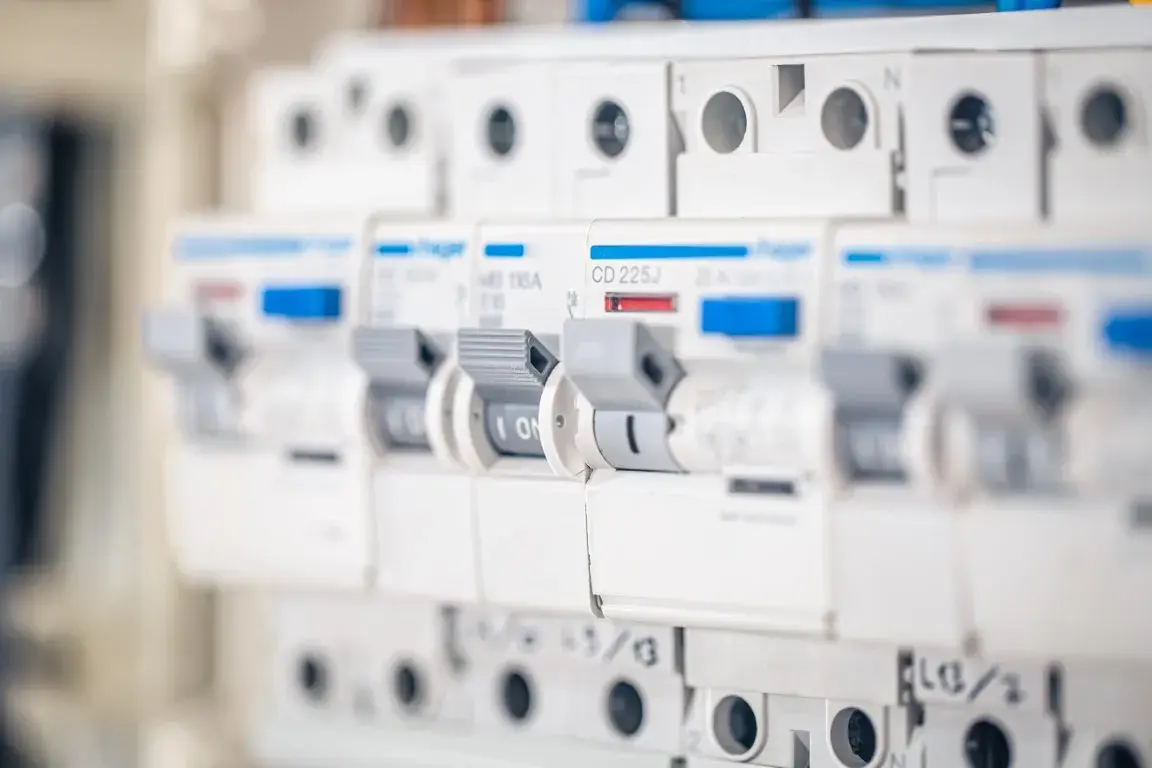

Zapewne każdy, kto choć raz spojrzał na tablicę rozdzielczą w swoim domu, zauważył litery „B” lub „C” obok wartości prądu znamionowego na bezpiecznikach. Te niepozorne oznaczenia mają kluczowe znaczenie dla bezpieczeństwa i prawidłowego funkcjonowania całej instalacji elektrycznej. Zrozumienie, co kryje się za tymi literami, pozwoli Ci uniknąć niepotrzebnych wyłączeń, ochronić sprzęt przed uszkodzeniem i zapewnić optymalną ochronę przed zwarciami i przeciążeniami. Jako elektryk z doświadczeniem, widziałem wiele problemów wynikających z niewłaściwego doboru i wiem, jak ważne jest, aby każdy właściciel domu miał świadomość tych różnic.
Charakterystyka wyzwalania zwarciowego: Co oznaczają litery B i C?
Główna różnica między wyłącznikami nadprądowymi typu B i C leży w ich charakterystyce wyzwalania zwarciowego. Oznacza to, przy jakiej krotności prądu znamionowego (In) bezpiecznik zadziała natychmiastowo, czyli wyłączy obwód. Bezpiecznik typu B jest bardziej czuły i zaprojektowany do szybkiej reakcji. Wyzwala on w momencie, gdy prąd zwarciowy osiągnie wartość od 3 do 5 krotności prądu znamionowego. Jego szybka reakcja jest niezwykle ważna w obwodach, gdzie nawet niewielkie przeciążenia mogą być szkodliwe.
Z kolei bezpiecznik typu C charakteryzuje się większą zwłoką. Zostanie on wyzwolony natychmiastowo dopiero, gdy prąd zwarciowy osiągnie wartość od 5 do 10 krotności prądu znamionowego. Ta większa tolerancja na chwilowe skoki prądu jest celowa i wynika z potrzeb specyficznych urządzeń. Oba typy bezpieczników są produkowane i testowane zgodnie z normą PN-EN 60898-1, która precyzyjnie określa ich charakterystyki.
Kiedy mówimy o różnicach między typem B a C, musimy koniecznie wspomnieć o pojęciu „prądu rozruchowego”. Jest to chwilowy, znacznie wyższy prąd, który pobierają niektóre urządzenia, zwłaszcza te wyposażone w silniki elektryczne, w momencie ich uruchamiania. Pomyśl o pralce, odkurzaczu czy pompie w ułamku sekundy po włączeniu mogą one pobierać prąd kilkukrotnie wyższy niż ich normalna praca. Bezpiecznik typu C jest specjalnie zaprojektowany, aby tolerować ten krótkotrwały skok, nie wyłączając obwodu bez potrzeby. Typ B, ze względu na swoją czułość, w takiej sytuacji prawdopodobnie by zadziałał, przerywając zasilanie.
Bezpiecznik typu B: idealny dla oświetlenia i gniazdek ogólnego użytku
Bezpieczniki typu B to prawdziwy koń roboczy w większości domowych instalacji elektrycznych. Ich czułość i szybka reakcja sprawiają, że są idealne do zabezpieczania obwodów, w których dominują urządzenia o charakterze rezystancyjnym lub takie, które generują bardzo niewielkie prądy rozruchowe. To właśnie ten typ zabezpieczenia znajdziemy w większości gniazdek i punktów świetlnych w naszych domach.
Standardowo bezpieczniki typu B są stosowane do zabezpieczania gniazdek wtykowych ogólnego przeznaczenia. Podłączamy do nich komputery, telewizory, ładowarki, a także drobny sprzęt RTV/AGD, który nie posiada silników elektrycznych lub ma je o bardzo małej mocy. Ich czułość jest tutaj zaletą w przypadku zwarcia, nawet o stosunkowo niewielkiej wartości, bezpiecznik typu B zadziała szybko, chroniąc delikatną elektronikę przed uszkodzeniem.
Szczególnie ważne jest zastosowanie bezpieczników typu B w obwodach oświetleniowych, zwłaszcza tych z nowoczesnym oświetleniem LED. Lampy LED są wrażliwe na przeciążenia, a szybka reakcja bezpiecznika typu B skutecznie chroni je przed uszkodzeniem. Podobnie jest z innymi wrażliwymi urządzeniami RTV ich szybkie odłączenie od zasilania w przypadku awarii minimalizuje ryzyko trwałego uszkodzenia podzespołów.
Co się stanie, jeśli zastosujemy bezpiecznik typu B tam, gdzie potrzebny jest typ C? Często spotykam się z sytuacją, gdy klienci skarżą się na „wybijanie” bezpiecznika podczas uruchamiania odkurzacza centralnego, kompresora w garażu czy nawet mocniejszej piły elektrycznej. To klasyczny przykład błędnego doboru. Te urządzenia generują wysokie prądy rozruchowe, a czuły bezpiecznik typu B interpretuje je jako zwarcie lub przeciążenie, natychmiast wyłączając obwód. Jest to frustrujące i może prowadzić do niepotrzebnych przerw w pracy.

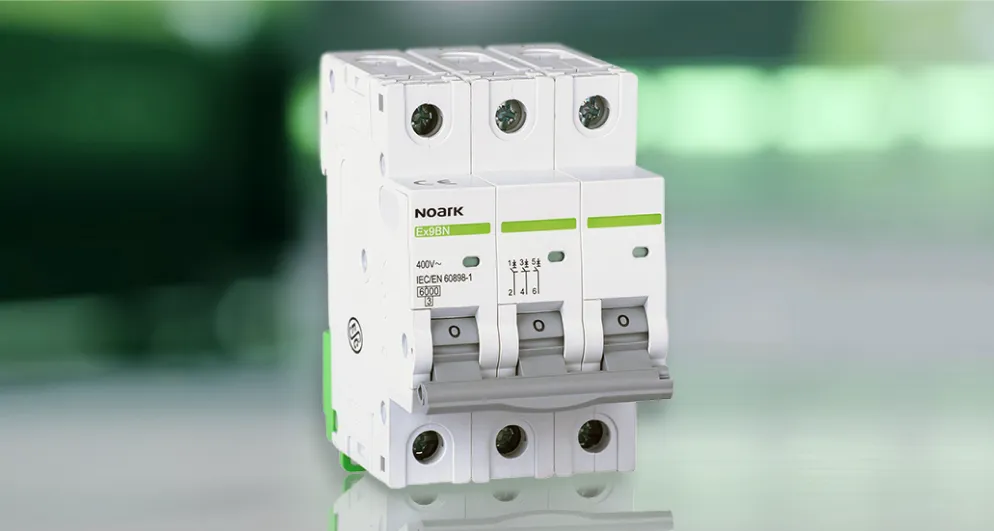

Bezpiecznik typu C: niezawodny dla silników i nowoczesnych instalacji
Tam, gdzie bezpiecznik typu B okazuje się zbyt czuły, do akcji wkracza bezpiecznik typu C. Jego większa zwłoka sprawia, że jest on niezastąpiony w obwodach zasilających urządzenia o większej mocy, charakterze indukcyjnym i, co najważniejsze, ze znaczącymi prądami rozruchowymi. To właśnie dzięki niemu nasze pralki, lodówki czy pompy mogą swobodnie startować, nie powodując niepotrzebnych wyłączeń.
Urządzenia AGD wyposażone w silniki elektryczne, takie jak pralki, zmywarki, lodówki czy zamrażarki, są klasycznym przykładem zastosowania bezpieczników typu C. W momencie startu silnika, przez ułamek sekundy, pobierają one prąd znacznie wyższy niż ich nominalna wartość. Bezpiecznik typu C jest zaprojektowany tak, aby ten chwilowy skok prądu potraktować jako normalne zjawisko i nie zadziałać, pozwalając urządzeniu na płynne uruchomienie.
W warsztatach domowych i garażach, gdzie często korzystamy z elektronarzędzi, takich jak piły tarczowe, szlifierki kątowe, spawarki czy kompresory, bezpieczniki typu C są absolutną koniecznością. Te urządzenia również charakteryzują się wysokimi prądami rozruchowymi, a zastosowanie czulszego bezpiecznika typu B prowadziłoby do ciągłych przerw w pracy i frustracji. Typ C zapewnia stabilne zasilanie nawet przy intensywnym użytkowaniu.
Współczesne instalacje elektryczne, zwłaszcza te o wysokiej mocy, coraz częściej wymagają zabezpieczeń typu C. Mam tu na myśli pompy ciepła, klimatyzatory, a także instalacje fotowoltaiczne po stronie AC (prąd zmienny, za falownikiem). Falowniki w instalacjach PV, synchronizując się z siecią, mogą generować prądy udarowe, które dla bezpiecznika typu B byłyby sygnałem do wyłączenia. Typ C pozwala na stabilną i nieprzerwaną pracę tych zaawansowanych systemów, zapewniając ich niezawodność i efektywność.
B16 kontra C16: dlaczego amperaż to nie wszystko?
Często spotykam się z pytaniem: „Skoro mam bezpiecznik 16A, to czy literka ma aż takie znaczenie?”. Odpowiedź brzmi: absolutnie tak! Nawet przy tej samej wartości prądu znamionowego, na przykład 16 amperów, różnice w charakterystyce wyzwalania (B vs. C) mają kluczowe znaczenie dla zachowania bezpiecznika. B16 i C16 to nie to samo. B16 zadziała przy prądzie zwarciowym rzędu 48-80A, podczas gdy C16 dopiero przy 80-160A. Ta różnica w progu zadziałania jest decydująca, zwłaszcza w kontekście prądów rozruchowych i specyfiki obciążenia.
Wyobraźmy sobie urządzenie o mocy 3-5 kW z silnikiem, na przykład dużą piłę stołową. Jeśli zabezpieczymy ją bezpiecznikiem B16, prawdopodobnie będzie on „wybijał” za każdym razem, gdy spróbujemy ją uruchomić, ponieważ prąd rozruchowy silnika przekroczy 5-krotność prądu znamionowego bezpiecznika B. To irytujące i uniemożliwia pracę. Z kolei, gdybyśmy do obwodu oświetleniowego, gdzie wystarczy B10, zastosowali C16 „na wszelki wypadek”, obniżylibyśmy poziom ochrony. W przypadku małego zwarcia, które B10 wyłączyłby natychmiast, C16 mógłby reagować wolniej, co zwiększa ryzyko uszkodzenia sprzętu lub przegrzania instalacji. Dobór litery jest równie ważny, jak dobór amperażu.
Unikaj błędów: konsekwencje niewłaściwego doboru bezpieczników
Jednym z najczęstszych błędów, jakie widzę w domowych instalacjach, jest myślenie, że bezpiecznik typu C jest po prostu „mocniejszy” i „na wszelki wypadek” lepiej go zastosować. To jest niebezpieczny mit! Montaż typu C tam, gdzie wystarczyłby typ B, jest złym pomysłem. Owszem, unikniemy niepotrzebnych wyłączeń przy prądach rozruchowych, ale jednocześnie obniżymy poziom ochrony dla wrażliwych urządzeń i całej instalacji. Bezpiecznik C, ze względu na swoją zwłokę, może nie zadziałać wystarczająco szybko przy mniejszych zwarciach, co jest kluczowe dla bezpieczeństwa.
Zastosowanie bezpiecznika typu C tam, gdzie wymagany jest typ B, niesie ze sobą poważne zagrożenia. Po pierwsze, obniża to ochronę dla delikatnego sprzętu elektronicznego. W przypadku zwarcia o wartości, która dla typu B byłaby sygnałem do natychmiastowego wyłączenia, typ C będzie czekał dłużej, narażając urządzenie na uszkodzenie. Po drugie, i co ważniejsze, wolniejszy czas reakcji bezpiecznika typu C w przypadku małego zwarcia może prowadzić do przegrzania przewodów w instalacji, a w skrajnych przypadkach nawet do pożaru. Pamiętajmy, że impedancja pętli zwarcia w instalacji musi być na tyle niska, aby bezpiecznik zadziałał w odpowiednio krótkim czasie, zapewniając skuteczne wyłączenie i ochronę przed porażeniem.
Jeśli prawidłowo dobrany bezpiecznik (np. typu C dla silnika) nadal się wyłącza, nie jest to sygnał, że potrzebujesz „jeszcze mocniejszego” zabezpieczenia. Wręcz przeciwnie, jest to wyraźny znak, że w instalacji lub w samym urządzeniu występuje głębszy problem. Może to być przeciążenie obwodu (zbyt wiele urządzeń podłączonych jednocześnie), usterka samego urządzenia (np. uszkodzony silnik), problem z instalacją elektryczną (np. luźne połączenie, uszkodzony przewód) lub zbyt wysoki prąd rozruchowy urządzenia. W takiej sytuacji bezwzględnie konieczna jest profesjonalna diagnoza przez wykwalifikowanego elektryka, a nie samodzielna wymiana bezpiecznika na "większy".
Praktyczny przewodnik: jak świadomie dobrać bezpiecznik
Aby ułatwić Ci podjęcie decyzji, przygotowałem krótką tabelę porównawczą, która syntetyzuje kluczowe różnice:
| Charakterystyka | Typ B | Typ C |
|---|---|---|
| Prąd wyzwalania zwarciowego | 3-5 x In (szybka reakcja) | 5-10 x In (zwłoczna reakcja) |
| Typowe zastosowania | Oświetlenie, gniazdka ogólne, RTV, komputery, drobne AGD bez silników | Urządzenia z silnikami (pralki, zmywarki, pompy), elektronarzędzia, klimatyzatory, pompy ciepła, falowniki PV |
| Zalety | Wysoka czułość, szybka ochrona delikatnych urządzeń i instalacji | Tolerancja na prądy rozruchowe, stabilna praca urządzeń indukcyjnych |
| Wady | Może "wybijać" przy prądach rozruchowych | Mniejsza czułość, wolniejsza reakcja przy małych zwarciach (ryzyko dla delikatnych urządzeń) |
Podejmując decyzję o doborze bezpiecznika, postępuj zgodnie z tymi krokami:
- Zidentyfikuj rodzaj podłączonych urządzeń: Zastanów się, co będzie zasilane z danego obwodu. Czy są to głównie światła i gniazdka ogólnego przeznaczenia, czy może bardziej wymagające sprzęty?
- Sprawdź obecność silników lub urządzeń z wysokim prądem rozruchowym: To jest kluczowy punkt. Pralki, zmywarki, lodówki, pompy, klimatyzatory, elektronarzędzia jeśli planujesz je podłączyć, niemal na pewno potrzebujesz bezpiecznika typu C.
- Oceń całkowite obciążenie obwodu: Nawet jeśli poszczególne urządzenia nie mają wysokich prądów rozruchowych, ale jest ich wiele i sumarycznie pobierają duży prąd, musisz dobrać odpowiedni amperaż (np. 10A, 16A, 20A).
- Skonsultuj instrukcje urządzeń: Niektóre urządzenia, zwłaszcza te o większej mocy, mają w instrukcji jasno określone wymagania dotyczące zabezpieczeń. Zawsze warto to sprawdzić.
Pamiętaj, że bezpieczeństwo elektryczne to nie miejsce na kompromisy. Istnieją sytuacje, w których absolutnie konieczna jest konsultacja z wykwalifikowanym elektrykiem. Dotyczy to przede wszystkim nowych instalacji, poważnych modyfikacji istniejących obwodów, uporczywego wyłączania bezpieczników (nawet tych prawidłowo dobranych), niepewności co do impedancji pętli zwarcia (co jest kluczowe dla skuteczności ochrony) oraz wszelkich obaw dotyczących bezpieczeństwa Twojej instalacji. Profesjonalista nie tylko dobierze odpowiednie zabezpieczenia, ale także sprawdzi całą instalację pod kątem zgodności z normami i bezpieczeństwa użytkowania.
