Zrozumienie oznaczeń na bezpiecznikach nadprądowych to podstawa bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji elektrycznej. Kiedy widzisz symbol "B10" na bezpieczniku, wiesz, że masz do czynienia z konkretnym typem zabezpieczenia, przeznaczonym do określonych zastosowań. Jako Nikodem Wilk, ekspert w dziedzinie instalacji elektrycznych, chcę Cię przeprowadzić przez świat bezpieczników, abyś mógł świadomie ocenić, czy B10 jest odpowiednim rozwiązaniem dla Twoich potrzeb, czy też może wymagać innej konfiguracji.

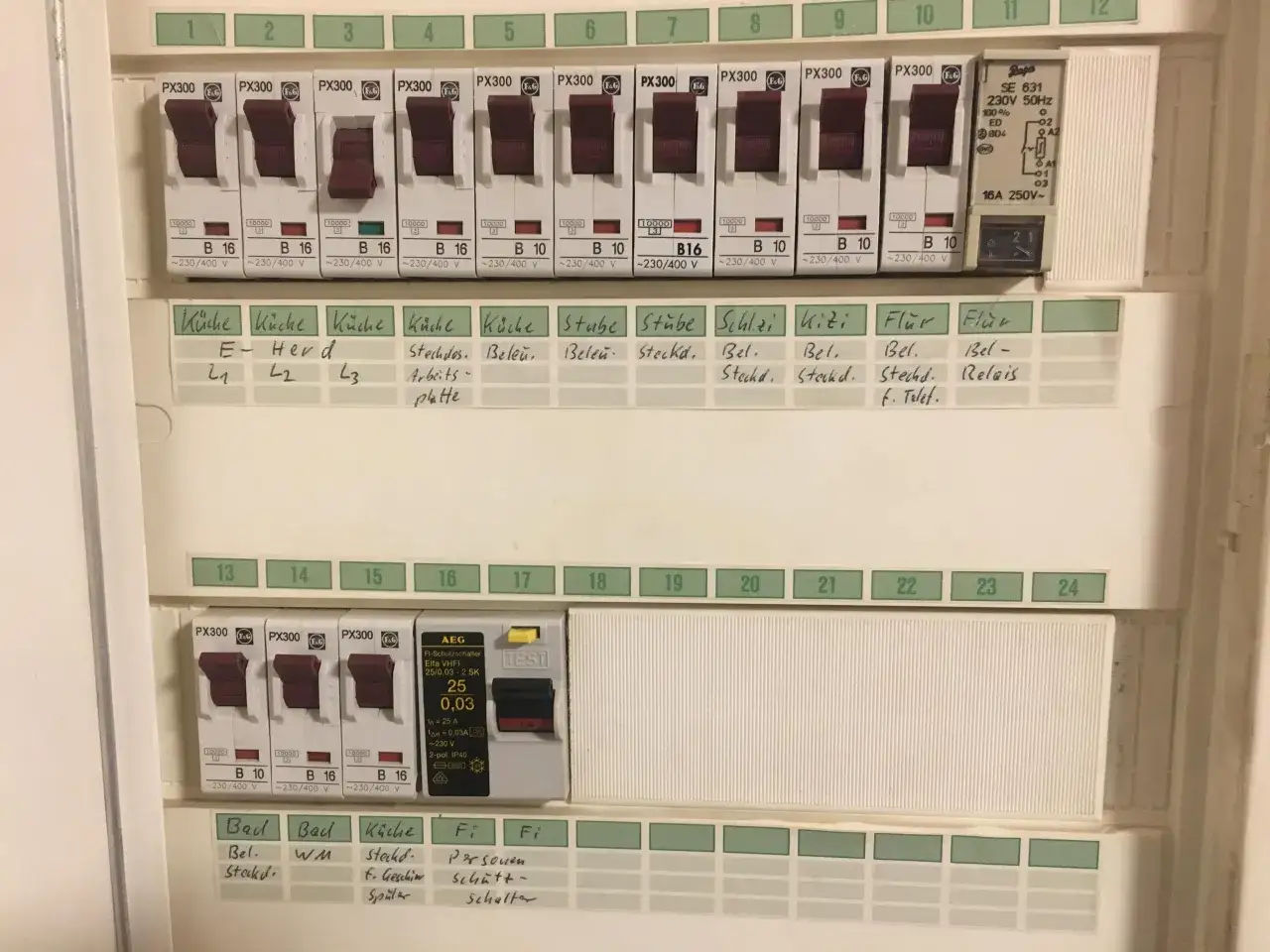

Bezpiecznik B10: co oznacza i do czego służy w Twojej instalacji?
- Bezpiecznik B10 oznacza charakterystykę wyzwalania "B" (szybkie zadziałanie przy zwarciu, tolerancja na prądy rozruchowe) oraz prąd znamionowy 10 Amperów.
- W standardowej instalacji 230V, bezpiecznik B10 zabezpiecza obwód o maksymalnej mocy do około 2300 W (2,3 kW).
- Jest przeznaczony głównie do obwodów oświetleniowych i gniazd z urządzeniami o niewielkiej mocy (RTV, komputery, ładowarki), nie nadaje się do urządzeń z dużym prądem rozruchowym.
- Wymaga przewodów miedzianych o przekroju minimum 1,5 mm².
- Samowolna wymiana B10 na B16 jest bardzo niebezpieczna i grozi pożarem, jeśli przewody nie są odpowiednio grube (min. 2,5 mm² dla B16).
- Bezpieczniki B10 znajdują zastosowanie również w instalacjach fotowoltaicznych po stronie AC, gdzie ich dobór zależy od mocy falownika.

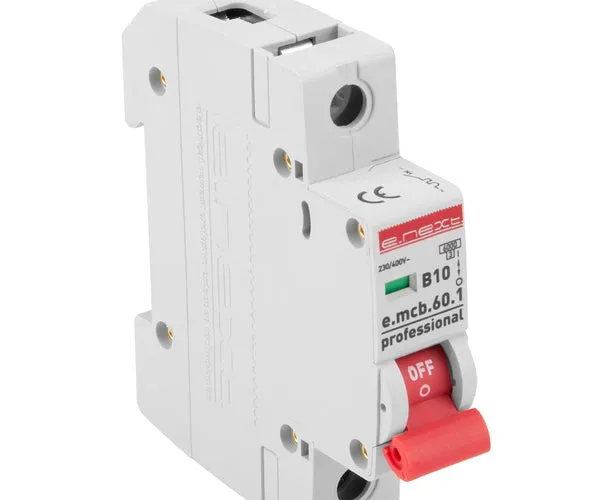

Co oznacza symbol B10 na bezpieczniku? Rozszyfrujmy oznaczenia
Zanim zagłębisz się w praktyczne zastosowania, kluczowe jest zrozumienie, co dokładnie kryje się za oznaczeniem "B10". To nie jest przypadkowy ciąg znaków, lecz precyzyjna informacja o parametrach pracy danego zabezpieczenia. Rozszyfrowanie tych symboli to pierwszy krok do prawidłowego i bezpiecznego użytkowania instalacji elektrycznej w Twoim domu.
Litera "B" klucz do zrozumienia charakterystyki bezpiecznika
Litera "B" na bezpieczniku nadprądowym informuje nas o jego charakterystyce czasowo-prądowej. W praktyce oznacza to, jak szybko i przy jakim prądzie bezpiecznik zadziała, przerywając obwód. Charakterystyka "B" jest najczęściej spotykana w instalacjach domowych i mieszkaniowych, ponieważ jest idealnie dopasowana do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych. Dlaczego? Ponieważ bezpieczniki typu B charakteryzują się szybkim zadziałaniem w przypadku zwarcia (gdy prąd przekroczy 3-5 razy wartość prądu znamionowego), jednocześnie wykazując pewną tolerancję na niewielkie, chwilowe prądy rozruchowe urządzeń, które podłączamy na co dzień. Mamy tu do czynienia z dwoma rodzajami wyzwalaczy: termicznym, który reaguje na długotrwałe przeciążenia (prąd 1,13-1,45 x prąd znamionowy), oraz elektromagnetycznym, który błyskawicznie reaguje na zwarcia.
Cyfra "10" jak interpretować wartość prądu znamionowego w Amperach?
Cyfra "10" to nic innego jak prąd znamionowy, wyrażony w Amperach (A). Oznacza to, że bezpiecznik jest przystosowany do pracy ciągłej z prądem o natężeniu do 10 Amperów. Dopóki prąd płynący przez obwód nie przekracza tej wartości (lub przekracza ją tylko chwilowo i w dopuszczalnym zakresie dla charakterystyki B), bezpiecznik pozostaje w stanie załączenia. Gdy jednak wartość 10 Amperów zostanie przekroczona na dłuższy czas (przeciążenie) lub nastąpi gwałtowny, duży wzrost prądu (zwarcie), bezpiecznik zadziała, przerywając obwód. To właśnie ta wartość jest kluczowa dla określenia maksymalnej mocy, jaką dany obwód może bezpiecznie obsłużyć.
Bezpiecznik B10: najczęstsze zastosowania w Twoim domu
Prawidłowe zastosowanie bezpiecznika B10 to podstawa bezpieczeństwa domowej instalacji elektrycznej. Nie chodzi tylko o to, żeby "było", ale żeby "było dobrze". Jako ekspert, zawsze podkreślam, że każdy obwód powinien być zabezpieczony odpowiednio do swojego przeznaczenia i obciążenia. Zobaczmy, gdzie B10 sprawdza się najlepiej.
Dlaczego B10 to standard w obwodach oświetleniowych?
Bezpieczniki B10 są najczęściej stosowane do zabezpieczania obwodów oświetleniowych i to z bardzo dobrego powodu. Typowe źródła światła, takie jak żarówki LED czy tradycyjne, nie generują dużych prądów rozruchowych w momencie włączenia. Dzięki charakterystyce "B", bezpiecznik ten zapewnia szybką reakcję na ewentualne zwarcia, jednocześnie nie wyłączając się niepotrzebnie przy każdym włączeniu światła. To sprawia, że jest to idealne i niezawodne zabezpieczenie dla instalacji oświetleniowej w każdym pomieszczeniu.
Które gniazdka i urządzenia domowe powinien zabezpieczać bezpiecznik B10?
Poza oświetleniem, bezpieczniki B10 doskonale sprawdzają się w obwodach zasilających urządzenia o umiarkowanym poborze mocy, które nie generują dużych prądów rozruchowych. Oto przykłady:
- Sprzęt RTV: Telewizory, zestawy kina domowego, dekodery.
- Komputery i akcesoria: Komputery stacjonarne, laptopy, monitory, drukarki.
- Ładowarki: Do telefonów, tabletów, elektronarzędzi.
- Małe AGD: Radiobudziki, lampki nocne, wentylatory biurkowe.
- Pojedyncze gniazda lub grupy gniazd, do których podłączane są urządzenia o niewielkiej łącznej mocy.
Kiedy bezpiecznik B10 to za mało? Urządzenia, których nie należy podłączać
Ważne jest również, aby wiedzieć, kiedy bezpiecznik B10 może okazać się niewystarczający lub wręcz nieodpowiedni. Podłączanie urządzeń o dużym prądzie rozruchowym lub wysokiej mocy do obwodu zabezpieczonego B10 może prowadzić do jego częstego wyłączania. Unikaj podłączania do takich obwodów:
- Urządzenia o dużej mocy: Czajniki elektryczne, grzejniki, piekarniki, kuchenki mikrofalowe, zmywarki, pralki.
- Urządzenia z silnikami o dużym prądzie rozruchowym: Niektóre odkurzacze (szczególnie starsze modele), elektronarzędzia (szlifierki, piły), pompy.
- Klimatyzatory przenośne o większej mocy.
Dla tych urządzeń zazwyczaj stosuje się bezpieczniki o wyższym prądzie znamionowym, np. B16, lub dedykowane obwody.
Ile watów wytrzyma instalacja z bezpiecznikiem B10?
Zrozumienie maksymalnej mocy, jaką może obsłużyć obwód zabezpieczony bezpiecznikiem B10, jest absolutnie kluczowe. To pozwala uniknąć przeciążeń, które mogą prowadzić do wyłączania się bezpiecznika, a w skrajnych przypadkach do uszkodzenia instalacji lub nawet pożaru. Jako Nikodem Wilk, zawsze powtarzam: lepiej wiedzieć, niż zgadywać.
Prosty wzór na obliczenie maksymalnej mocy obwodu (230V x 10A)
Obliczenie maksymalnej mocy, jaką może obsłużyć obwód zabezpieczony bezpiecznikiem B10, jest bardzo proste. Wystarczy zastosować podstawowy wzór z elektrotechniki: P = U * I, gdzie:
- P to moc (wyrażona w Watach, W)
- U to napięcie (w Polsce standardowo 230 V dla instalacji jednofazowej)
- I to prąd znamionowy bezpiecznika (w naszym przypadku 10 A)
Podstawiając wartości, otrzymujemy: P = 230 V * 10 A = 2300 W. Oznacza to, że obwód zabezpieczony bezpiecznikiem B10 może bezpiecznie obsłużyć urządzenia o łącznej mocy do 2300 Watów, czyli 2,3 kilowata (kW). Jest to maksymalna moc, której przekroczenie spowoduje zadziałanie bezpiecznika.
Praktyczne przykłady: ile urządzeń możesz podłączyć jednocześnie?
Aby lepiej zobrazować limit 2300 W, przyjrzyjmy się kilku przykładom typowych urządzeń domowych:
- Czajnik elektryczny: 1800-2200 W
- Telewizor LED: 50-200 W
- Komputer stacjonarny: 100-500 W (w zależności od konfiguracji)
- Lampa z żarówką LED: 5-20 W
- Ładowarka do telefonu: 5-20 W
Jak widać, sam czajnik elektryczny może niemal całkowicie wyczerpać limit mocy bezpiecznika B10. Jeśli włączysz go w obwodzie B10, a jednocześnie będzie działać telewizor i komputer, bardzo prawdopodobne jest, że bezpiecznik zadziała. Dlatego tak ważne jest rozplanowanie obwodów i świadome podłączanie urządzeń, zwłaszcza tych o dużej mocy.
Co się stanie, gdy przekroczysz maksymalne obciążenie?
Gdy łączna moc podłączonych urządzeń przekroczy 2300 W, bezpiecznik B10 zadziała. W pierwszej kolejności aktywuje się wyzwalacz termiczny, który reaguje na długotrwałe przeciążenie. Zostanie przerwany obwód, a zasilanie w danym segmencie instalacji zostanie odcięte. To jest właśnie jego zadanie chronić przewody w ścianach przed przegrzaniem, co mogłoby doprowadzić do uszkodzenia izolacji, zwarcia, a w konsekwencji do pożaru. Zadziałanie bezpiecznika to sygnał, że obwód jest przeciążony i należy zmniejszyć liczbę podłączonych urządzeń.
Bezpiecznik B10 a B16: poznaj kluczowe różnice
Często spotykam się z pytaniami o różnice między bezpiecznikiem B10 a B16. To bardzo ważne, aby zrozumieć te niuanse, ponieważ błędny dobór zabezpieczenia może mieć poważne konsekwencje dla bezpieczeństwa całej instalacji. Jako Nikodem Wilk, zawsze podkreślam, że każdy element instalacji ma swoje ściśle określone miejsce i rolę.
Porównanie mocy i zastosowania: kiedy wybrać B10, a kiedy B16?
Aby ułatwić zrozumienie różnic, przygotowałem proste porównanie:
| Cecha | B10 | B16 |
|---|---|---|
| Prąd znamionowy | 10 A | 16 A |
| Maksymalna moc (230V) | 2300 W (2,3 kW) | 3680 W (3,68 kW) |
| Typowe zastosowania | Obwody oświetleniowe, gniazda do sprzętu RTV, komputerów, ładowarek, małego AGD. | Większość obwodów gniazd wtykowych, do których podłącza się urządzenia o średniej i większej mocy (np. odkurzacze, żelazka, czajniki). |
| Wymagany przekrój przewodów miedzianych | Minimum 1,5 mm² | Minimum 2,5 mm² |
Jak widać, główna różnica tkwi w prądzie znamionowym i co za tym idzie w maksymalnej mocy, jaką obwód może obsłużyć. Bezpiecznik B16 jest standardem dla większości gniazd wtykowych w nowym budownictwie w Polsce, ponieważ pozwala na podłączenie większej liczby lub mocniejszych urządzeń.
Dlaczego nigdy nie wolno samodzielnie wymieniać B10 na B16?
To jest jeden z najważniejszych punktów, które chcę podkreślić: nigdy, przenigdy nie wolno samodzielnie wymieniać bezpiecznika B10 na B16 bez uprzedniego sprawdzenia przekroju przewodów w instalacji! Jest to niezwykle niebezpieczne i może prowadzić do tragicznych konsekwencji. Jeśli obwód był pierwotnie zabezpieczony B10, najprawdopodobniej zastosowano w nim przewody o przekroju 1,5 mm². Taki przewód jest przystosowany do bezpiecznego przewodzenia prądu o natężeniu do około 10-13 A (w zależności od sposobu ułożenia). Wymiana bezpiecznika na B16 sprawi, że przewód 1,5 mm² będzie mógł być obciążony prądem do 16 A, zanim bezpiecznik zadziała. W efekcie przewód ulegnie przegrzaniu, izolacja stopi się, co może spowodować zwarcie, a nawet pożar, zanim bezpiecznik B16 zdąży zareagować. Zawsze konsultuj takie zmiany z wykwalifikowanym elektrykiem!
Związek między bezpiecznikiem a grubością przewodów (1,5 mm² vs 2,5 mm²)
Kluczowa zasada, którą musisz zapamiętać, to: bezpiecznik chroni przede wszystkim przewody w instalacji przed przegrzaniem. To nie jest zabezpieczenie dla urządzenia, ale dla kabli ukrytych w ścianach. Dlatego dobór bezpiecznika musi być ściśle powiązany z przekrojem przewodów. W Polsce standardowo przyjęto, że:
- Obwody oświetleniowe z przewodami 1,5 mm² zabezpiecza się bezpiecznikami B10.
- Obwody gniazd wtykowych z przewodami 2,5 mm² zabezpiecza się bezpiecznikami B16.
Ta zasada jest fundamentalna dla bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji elektrycznej. Zawsze upewnij się, że przekrój przewodów jest odpowiedni do zastosowanego zabezpieczenia.
Wymiana i montaż bezpiecznika B10: co musisz wiedzieć?
Choć nowoczesne bezpieczniki nadprądowe (czyli wyłączniki) są urządzeniami wielokrotnego użytku, czasem zdarza się, że wymagają interwencji. Bezpieczna obsługa i ewentualna wymiana bezpieczników wymaga wiedzy i przede wszystkim ostrożności. Jako Nikodem Wilk, zawsze stawiam bezpieczeństwo na pierwszym miejscu.
Sygnały, które świadczą o konieczności wymiany bezpiecznika
Warto zaznaczyć, że w przypadku nowoczesnych wyłączników nadprądowych (takich jak B10), które są montowane w rozdzielnicach, "wymiana bezpiecznika" w tradycyjnym sensie (jak kiedyś wymiana wkładki topikowej) zazwyczaj nie jest konieczna. Te urządzenia są resetowalne po zadziałaniu wystarczy podnieść dźwignię, aby ponownie załączyć obwód. Jeśli bezpiecznik B10 często się wyłącza, to nie jest sygnał, że trzeba go wymienić na nowy, lecz że w obwodzie występuje przeciążenie lub usterka (np. uszkodzone urządzenie, zwarcie). Wymiana samego bezpiecznika (modułu) jest potrzebna tylko w przypadku jego fizycznego uszkodzenia (np. pęknięcia obudowy, stopienia) lub gdy, mimo usunięcia przyczyny zadziałania, nie daje się go zresetować (dźwignia nie chce pozostać w pozycji "ON").
Czy mogę samodzielnie wymienić bezpiecznik? Kwestie prawne i bezpieczeństwa
Stanowczo odradzam samodzielną wymianę bezpiecznika (rozumianą jako wymianę uszkodzonego modułu w rozdzielnicy) osobom bez odpowiednich kwalifikacji i doświadczenia. Praca w rozdzielnicy elektrycznej to nie przelewki wiąże się z ryzykiem porażenia prądem, a nawet śmierci. Przed jakąkolwiek pracą w rozdzielnicy bezwzględnie konieczne jest wyłączenie zasilania głównego! Jeśli nie masz pewności, jak to zrobić bezpiecznie, lub nie posiadasz uprawnień SEP, zawsze wezwij wykwalifikowanego elektryka. To inwestycja w Twoje bezpieczeństwo i prawidłowe funkcjonowanie instalacji.
Jak upewnić się, że nowy bezpiecznik jest odpowiedni dla Twojej instalacji?
Jeśli już musisz wymienić uszkodzony moduł bezpiecznika B10, upewnij się, że nowy jest dokładnie tego samego typu. Sprawdź oznaczenia: musi to być ponownie B10, najlepiej tego samego producenta, aby zapewnić kompatybilność i zgodność z resztą instalacji. Ważne jest, aby nowy bezpiecznik spełniał te same normy i był dopasowany do przekroju przewodów oraz przewidywanego obciążenia obwodu. W razie wątpliwości, ponownie skonsultuj się z elektrykiem.
Bezpiecznik B10 w instalacji fotowoltaicznej
Instalacje fotowoltaiczne stają się coraz popularniejsze, a wraz z nimi rośnie potrzeba zrozumienia, jak działają ich zabezpieczenia. Bezpieczniki nadprądowe, w tym B10, odgrywają ważną rolę również w systemach PV, choć ich dobór i umiejscowienie są specyficzne. Jako Nikodem Wilk, widzę, że to obszar, który często budzi pytania.
Rola bezpieczników nadprądowych po stronie AC w fotowoltaice

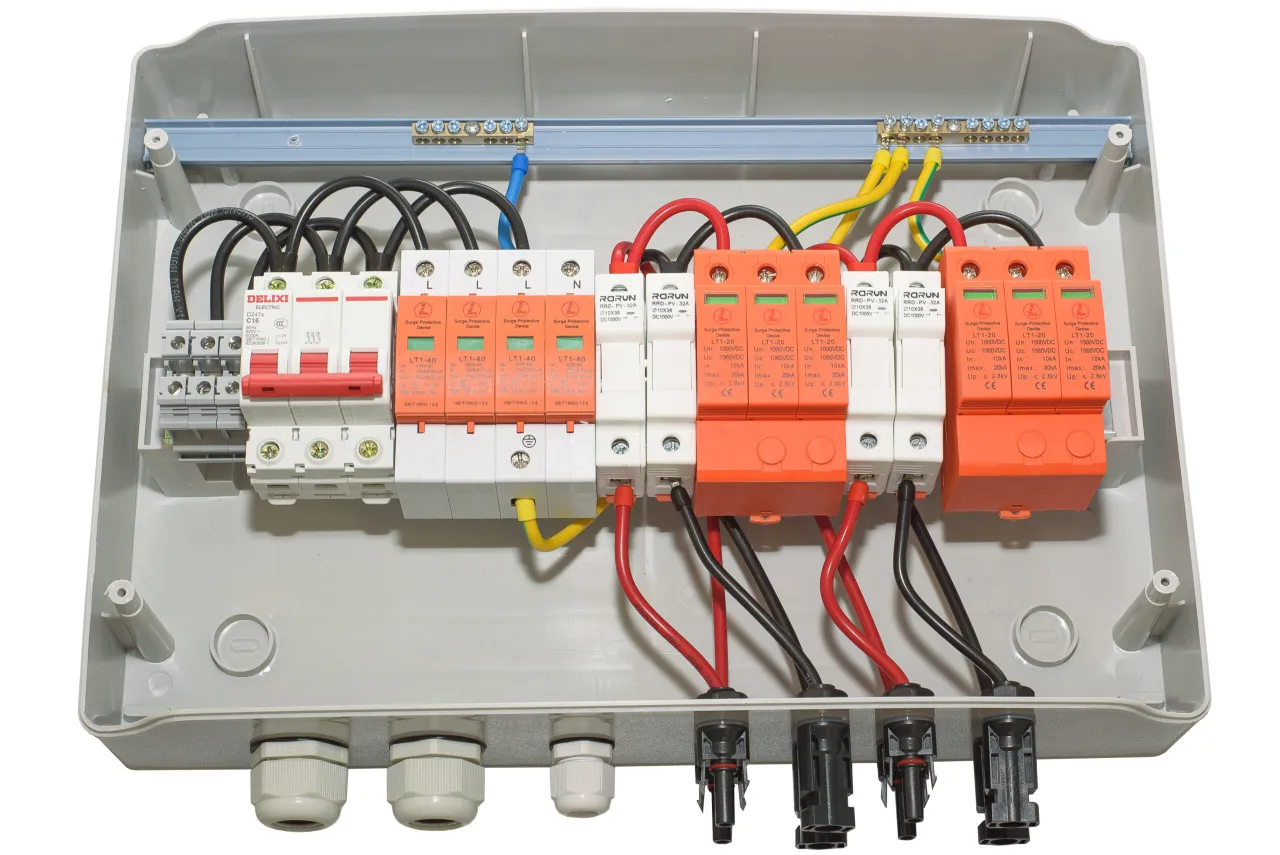

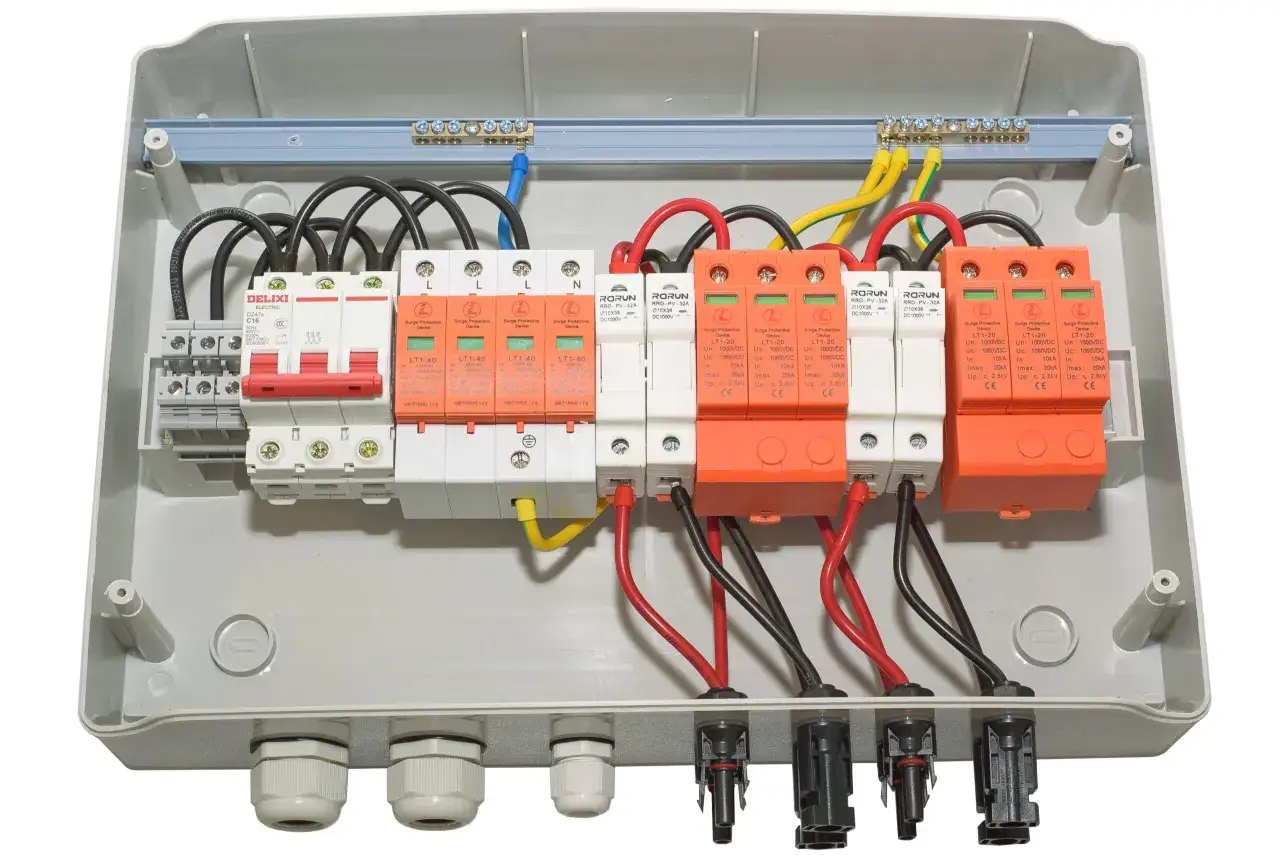

W instalacjach fotowoltaicznych bezpieczniki nadprądowe (takie jak B10, B16, B20 itd.) są stosowane przede wszystkim po stronie AC (prądu przemiennego). Ich zadaniem jest zabezpieczenie obwodu zasilającego falownik (inwerter) lub mikroinwertery, które przekształcają prąd stały z paneli na prąd przemienny, zgodny z siecią domową i publiczną. Chronią one zarówno sam falownik przed przeciążeniem lub zwarciem, jak i całą instalację domową przed prądami pochodzącymi z PV, które mogłyby przekroczyć dopuszczalne wartości. Są one zazwyczaj montowane w rozdzielnicy AC, często obok głównego zabezpieczenia.
Przeczytaj również: Odkurzacz nie działa? Sprawdź, czy to bezpiecznik poradnik eksperta
Jak dobrać odpowiedni bezpiecznik do mocy falownika lub mikroinwerterów?
Dobór odpowiedniego bezpiecznika nadprądowego w instalacji fotowoltaicznej jest kluczowy i musi być zgodny z dokumentacją techniczną producenta falownika lub mikroinwerterów, a także z obowiązującymi normami i przepisami. Nie jest to zadanie, które powinno być wykonywane "na oko". Prąd znamionowy bezpiecznika musi być dopasowany do maksymalnego prądu wyjściowego falownika i jednocześnie do przekroju przewodów użytych do podłączenia. Często w mniejszych instalacjach, gdzie falownik ma moc do około 2,3 kW, może być zastosowany bezpiecznik B10. Jednak w większości przypadków, ze względu na wyższe moce falowników, stosuje się zabezpieczenia B16, B20, a nawet wyższe. Zawsze powierz to zadanie wykwalifikowanemu instalatorowi lub elektrykowi, który na podstawie projektu i specyfikacji technicznej dobierze właściwe zabezpieczenia.
