Wybór odpowiedniego bezpiecznika do akumulatora 100Ah to jeden z tych elementów instalacji elektrycznej, który często bywa niedoceniany, a od którego zależy nie tylko prawidłowe działanie urządzeń, ale przede wszystkim bezpieczeństwo Twoje i Twojego mienia. Niezależnie od tego, czy budujesz system off-grid w kamperze, na łodzi, czy tworzysz domowy magazyn energii, prawidłowy dobór i montaż zabezpieczeń jest absolutnie kluczowy. W tym artykule, jako Nikodem Wilk, pokażę Ci, jak krok po kroku obliczyć i wybrać idealny bezpiecznik, a także na co zwrócić szczególną uwagę, aby uniknąć kosztownych i niebezpiecznych błędów.
Wybór bezpiecznika do akumulatora 100Ah: kluczowe są obciążenie i przekrój kabla.
- Wartość bezpiecznika zależy od maksymalnego poboru prądu przez urządzenia (np. przetwornicę), a nie od samej pojemności akumulatora.
- Bezpiecznik chroni przede wszystkim przewody przed przegrzaniem i zapłonem, dlatego jego wartość musi być zgodna z obciążalnością kabla.
- Wartość bezpiecznika należy dobrać o około 20-25% wyższą niż maksymalny ciągły pobór prądu przez największe obciążenie.
- Główny bezpiecznik zawsze montuje się na przewodzie dodatnim (+), jak najbliżej bieguna akumulatora.
- W systemach off-grid stosuje się różne typy bezpieczników (ANL, MEGA, automatyczne) w zależności od prądu i miejsca w instalacji.
Dlaczego dobór bezpiecznika do akumulatora 100Ah jest kluczowy dla Twojego bezpieczeństwa?
Rola bezpiecznika: więcej niż tylko ochrona sprzętu
Z mojego doświadczenia wynika, że wielu początkujących użytkowników systemów 12V myśli o bezpieczniku głównie jako o elemencie chroniącym samą przetwornicę czy akumulator. To prawda, ale jego główną i najważniejszą rolą jest ochrona całej instalacji elektrycznej, a w szczególności przewodów, przed przegrzaniem i zapłonem. W przypadku zwarcia lub przeciążenia, to właśnie bezpiecznik ma za zadanie przerwać obwód, zanim prąd osiągnie wartość, która mogłaby doprowadzić do uszkodzenia izolacji kabli, a w konsekwencji do zwarcia, pożaru lub nawet eksplozji akumulatora. To bezpośrednio wpływa na bezpieczeństwo użytkownika i mienia, dlatego nie ma tu miejsca na kompromisy.
Pojemność 100Ah a wartość bezpiecznika: dlaczego to nie jest takie proste?
Często spotykam się z pytaniem: „Mam akumulator 100Ah, jaki bezpiecznik powinienem zastosować?”. I tutaj od razu muszę rozwiać wątpliwości: sama pojemność akumulatora (100Ah) nie jest bezpośrednim wyznacznikiem wartości bezpiecznika. Akumulator 100Ah jest w stanie dostarczyć bardzo duży prąd, znacznie większy niż nominalna wartość bezpiecznika. Kluczowe są tu dwa inne czynniki: maksymalny prąd pobierany przez podłączone urządzenia (najczęściej przetwornicę) oraz przekrój przewodów, które łączą akumulator z tymi urządzeniami. Bezpiecznik musi być dobrany tak, aby chronić najsłabsze ogniwo w tym łańcuchu zazwyczaj przewody.
Konsekwencje błędnego doboru: od uszkodzonej przetwornicy po ryzyko pożaru
- Zbyt słaby bezpiecznik: Będzie się często przepalał, nawet przy normalnym użytkowaniu lub chwilowych skokach prądu. To frustrujące i przerywa pracę urządzeń, ale jest to mniejsze zło.
-
Zbyt mocny bezpiecznik: To jest scenariusz, którego należy unikać za wszelką cenę. Taki bezpiecznik nie zadziała w razie potrzeby czyli przy przeciążeniu lub zwarciu. Prąd będzie płynął dalej, prowadząc do:
- Przegrzania i stopienia izolacji kabli: Co może spowodować zwarcia i uszkodzenia innych elementów instalacji.
- Uszkodzenia sprzętu: Przetwornica, regulator ładowania, a nawet sam akumulator mogą ulec trwałemu uszkodzeniu.
- Pożaru: Przegrzane kable to bezpośrednie ryzyko zapłonu materiałów izolacyjnych, drewna czy tapicerki, co w warunkach kampera czy łodzi jest niezwykle niebezpieczne.
Jak precyzyjnie obliczyć wartość bezpiecznika dla Twojej instalacji?
Krok 1: Zidentyfikuj największego „pożeracza” prądu najczęściej to przetwornica

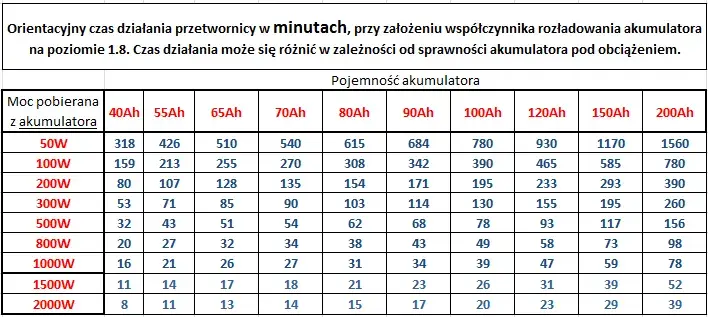

Pierwszym krokiem jest zawsze ustalenie, które urządzenie w Twojej instalacji będzie pobierać największy ciągły prąd. W większości systemów 12V z akumulatorem 100Ah, tym „największym pożeraczem” jest przetwornica napięcia (inwerter) zamieniająca 12V na 230V. Przykładowo, przetwornica o mocy 1000W, pracując w systemie 12V, będzie pobierać około 83 Amperów (1000W / 12V = 83.3A). To jest punkt wyjścia do dalszych obliczeń.
Krok 2: Prosty wzór na obliczenie maksymalnego poboru prądu (Ampery)
Aby precyzyjnie obliczyć maksymalny prąd (I) w Amperach (A), jaki pobiera Twoje urządzenie, użyj podstawowego wzoru z elektrotechniki. Pamiętaj, aby zawsze brać pod uwagę moc ciągłą przetwornicy, a nie moc szczytową (chwilową), która jest znacznie wyższa i służy tylko do uruchamiania urządzeń z dużym prądem rozruchowym.
Wzór wygląda następująco:
I = P / U
Gdzie:
- I to prąd w Amperach (A)
- P to moc urządzenia w Watach (W)
- U to napięcie instalacji w Voltach (V), w naszym przypadku 12V
Krok 3: Zastosuj zasadę "plus 25%" bezpieczny margines dla Twojej instalacji
Kiedy już obliczysz maksymalny ciągły prąd pobierany przez największe obciążenie, nie dobieraj bezpiecznika o identycznej wartości. Zawsze zalecam, aby obliczoną wartość prądu powiększyć o około 20-25%. Dlaczego? Daje to bezpieczny margines, który zapobiega niepotrzebnemu przepalaniu się bezpiecznika przy chwilowych, krótkotrwałych skokach prądu (np. przy włączaniu się niektórych urządzeń) lub wahania napięcia. Po prostu pomnóż obliczoną wartość przez 1.20 do 1.25.
Przykład praktyczny: Obliczamy bezpiecznik dla przetwornicy 1500W w systemie 12V
Przyjrzyjmy się konkretnemu scenariuszowi, który pomoże Ci zrozumieć proces:
- Moc przetwornicy: Załóżmy, że masz przetwornicę o mocy ciągłej 1500W.
- Napięcie systemu: Standardowo w kamperach i systemach off-grid to 12V.
-
Obliczamy maksymalny prąd ciągły:
- I = P / U
- I = 1500W / 12V
- I = 125A
-
Dodajemy margines bezpieczeństwa (25%):
- 125A * 1.25 = 156.25A
- Wybór bezpiecznika: Otrzymana wartość to 156.25A. Ponieważ bezpieczniki nie występują w każdej możliwej wartości, zawsze wybieramy najbliższą dostępną wartość standardową, która jest wyższa od obliczonej. W tym przypadku będzie to bezpiecznik 160A lub 175A. Pamiętaj, że zawsze musisz upewnić się, że Twoje przewody są w stanie przenieść taki prąd!
Grubość kabli a bezpiecznik: nierozłączny duet, o którym nie można zapomnieć
Jak bezpiecznik chroni przewody przed przegrzaniem?
Jak już wspomniałem, bezpiecznik chroni przede wszystkim przewody. Jego zadaniem jest przerwanie obwodu, zanim prąd osiągnie wartość, która mogłaby doprowadzić do przegrzania i uszkodzenia izolacji przewodów. Izolacja, uszkodzona przez wysoką temperaturę, może się stopić, prowadząc do zwarcia, a w konsekwencji do pożaru. Dlatego obciążalność prądowa kabla jest absolutnie kluczowym czynnikiem przy doborze bezpiecznika. Bezpiecznik musi być zawsze dobrany do najcieńszego (najsłabszego) odcinka przewodu w obwodzie, który ma chronić.
Tabela doboru przekroju przewodu do wartości bezpiecznika
Poniższa tabela przedstawia orientacyjne wartości maksymalnej obciążalności prądowej dla popularnych przekrojów przewodów miedzianych. Pamiętaj, że są to wartości poglądowe i mogą się różnić w zależności od producenta kabla, temperatury otoczenia, długości przewodu i sposobu jego ułożenia (np. w wiązce, w rurce, na otwartej przestrzeni). Zawsze warto sprawdzić specyfikację producenta kabla.
| Przekrój przewodu (mm²) | Maksymalna obciążalność prądowa (A) |
|---|---|
| 10 mm² | Do 70 A |
| 16 mm² | Do 100 A |
| 25 mm² | Do 130 A |
| 35 mm² | Do 170 A |
| 50 mm² | Do 220 A |
| 70 mm² | Do 280 A |
Ważna zasada: Wartość bezpiecznika nie może przekroczyć maksymalnej obciążalności prądowej wybranego kabla. Jeśli obliczyłeś, że potrzebujesz bezpiecznika 160A, ale Twój kabel 35mm² ma obciążalność 170A, to jest w porządku. Jeśli jednak potrzebujesz 200A, a Twój kabel ma obciążalność 170A, musisz zastosować grubszy kabel (np. 50mm²).
Czym grozi montaż zbyt mocnego bezpiecznika przy cienkich kablach?
To jeden z najpoważniejszych błędów, jakie można popełnić. Zastosowanie bezpiecznika o zbyt wysokiej wartości prądowej w stosunku do przekroju przewodów jest niezwykle niebezpieczne. W przypadku przeciążenia lub zwarcia, bezpiecznik nie zadziała, ponieważ prąd płynący przez obwód będzie niższy niż jego nominalna wartość, ale jednocześnie znacznie wyższy niż bezpieczna obciążalność kabli. W efekcie przewody zaczną się przegrzewać, ich izolacja stopi się, co może doprowadzić do zwarcia, a nawet pożaru. Pamiętaj, że bezpiecznik jest ostatnią linią obrony przed katastrofą.
Przegląd najpopularniejszych typów bezpieczników do systemów 12V: który wybrać?

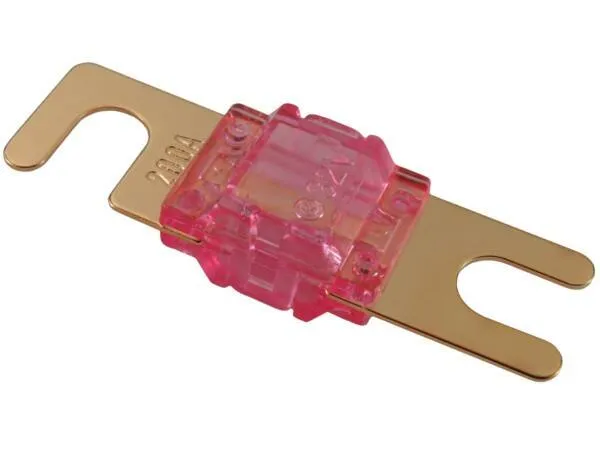

Bezpieczniki ANL, MEGA i MIDI: standard w fotowoltaice i kamperach
Te typy bezpieczników to prawdziwy standard w instalacjach wymagających pracy z wysokimi prądami, takich jak systemy solarne, kampery, łodzie czy zaawansowane instalacje car audio. Są to bezpieczniki topikowe, co oznacza, że po zadziałaniu (przepaleniu się) należy je wymienić. Charakteryzują się solidną konstrukcją, są przykręcane do specjalnych opraw, co zapewnia pewne połączenie. Ich główne zalety to niezawodność i wysoka zdolność wyłączania, co jest kluczowe przy ekstremalnych zwarciach. Wady to oczywiście jednorazowe użycie i konieczność posiadania zapasowych bezpieczników oraz narzędzi do ich wymiany.
Bezpieczniki automatyczne: wygoda i szybkość w cenie
Bezpieczniki automatyczne, znane również jako wyłączniki nadprądowe DC, stanowią wygodną alternatywę dla bezpieczników topikowych. Ich największą zaletą jest możliwość zresetowania ich jednym przyciskiem po zadziałaniu, co znacznie zwiększa komfort użytkowania nie musisz szukać zapasowego bezpiecznika ani narzędzi. Są idealne w miejscach, gdzie częste przepalanie się (np. z powodu chwilowych przeciążeń) mogłoby być uciążliwe. Ich wady to zazwyczaj wyższa cena w porównaniu do topikowych oraz potencjalnie niższa zdolność wyłączania przy bardzo dużych prądach zwarciowych, choć nowoczesne konstrukcje radzą sobie z tym coraz lepiej.
Bezpieczniki topikowe (płytkowe): ekonomiczne rozwiązanie do mniejszych obciążeń
Oprócz bezpieczników ANL, MEGA i MIDI, w instalacjach 12V często stosuje się również mniejsze bezpieczniki topikowe, takie jak popularne bezpieczniki płytkowe (np. typu MIDIVAL lub standardowe samochodowe). Są to ekonomiczne i proste w montażu rozwiązania, idealne do zabezpieczania mniejszych obciążeń lub konkretnych odcinków instalacji, np. między regulatorem ładowania a akumulatorem, gdzie prądy są niższe niż te płynące do przetwornicy. Ich zalety to niska cena i dostępność, wady podobnie jak w przypadku ANL/MEGA/MIDI jednorazowe użycie.
Porównanie zalet i wad: co sprawdzi się najlepiej w Twoim projekcie?
| Typ bezpiecznika | Kluczowe cechy, zalety i wady |
|---|---|
| ANL / MEGA / MIDI |
|
| Automatyczne (DC) |
|
Prawidłowy montaż bezpiecznika krok po kroku: gdzie i jak go podłączyć?
Złota zasada: Montaż jak najbliżej bieguna dodatniego akumulatora
To jest absolutnie najważniejsza zasada, której nie możesz zignorować. Główny bezpiecznik musi być zamontowany na przewodzie dodatnim (+), jak najbliżej bieguna akumulatora. Dlaczego? Ponieważ tylko w ten sposób zabezpieczasz niemal całą długość przewodu przed zwarciem. Jeśli bezpiecznik będzie zamontowany daleko od akumulatora, długi odcinek przewodu między akumulatorem a bezpiecznikiem pozostanie niezabezpieczony, a to właśnie ten odcinek jest najbardziej narażony na uszkodzenia mechaniczne i zwarcia.
Schemat podłączenia: Akumulator -> Bezpiecznik -> Przetwornica
Podstawowy schemat podłączenia dla pojedynczego obciążenia, takiego jak przetwornica, jest prosty, ale kluczowy dla bezpieczeństwa:
Akumulator (+) → Bezpiecznik → Przetwornica (+)
Przewód ujemny (-) z akumulatora podłączamy bezpośrednio do przetwornicy (-). Taka kolejność gwarantuje, że w przypadku jakiegokolwiek problemu na linii zasilającej przetwornicę, bezpiecznik natychmiast przerwie dopływ prądu z akumulatora.
Bezpieczniki w instalacji fotowoltaicznej: ochrona na każdym odcinku (regulator, panele)
W bardziej złożonych systemach fotowoltaicznych off-grid, jeden bezpiecznik to za mało. Zalecam stosowanie wielu bezpieczników, aby zapewnić kompleksową ochronę każdego ważnego odcinka instalacji:
- Między akumulatorem a przetwornicą: To jest główny bezpiecznik, o którym mówiliśmy, chroniący przetwornicę i kable.
- Między regulatorem ładowania a akumulatorem: Zabezpiecza regulator i kable przed prądami zwarciowymi z akumulatora. Wartość tego bezpiecznika dobieramy do maksymalnego prądu ładowania/rozładowania regulatora.
- Między panelami fotowoltaicznymi a regulatorem ładowania: Chroni regulator i kable przed prądami zwarciowymi z paneli. W systemach z wieloma panelami połączonymi równolegle, często stosuje się bezpieczniki na każdej linii paneli.
- W przypadku równoległego łączenia akumulatorów: Jeśli masz kilka akumulatorów 100Ah połączonych równolegle, zaleca się stosowanie bezpieczników na każdej linii dodatniej (+) każdego akumulatora, zanim połączą się one w jeden punkt. To chroni przed przepływem nadmiernego prądu między akumulatorami w przypadku awarii jednego z nich.
Jak bezpiecznie zamontować oprawę bezpiecznika?
- Stabilne mocowanie: Oprawa bezpiecznika powinna być solidnie zamocowana do stabilnej powierzchni (np. ściany, obudowy), aby zapobiec jej przemieszczaniu się i obciążaniu przewodów.
- Odpowiednie złączki: Używaj wysokiej jakości złączek (np. zaciskanych, a nie skręcanych), które zapewniają pewne i trwałe połączenie. Złączki powinny być odpowiednio dobrane do przekroju przewodów.
- Izolacja połączeń: Wszystkie połączenia, zwłaszcza te na przewodzie dodatnim, muszą być starannie zaizolowane (np. koszulkami termokurczliwymi, taśmą izolacyjną), aby zapobiec przypadkowym zwarciom.
- Unikanie wilgoci i uszkodzeń: Montuj bezpiecznik w miejscu suchym, dobrze wentylowanym i niedostępnym dla przypadkowych uszkodzeń mechanicznych.
- Dostępność: Mimo wszystko, bezpiecznik powinien być łatwo dostępny do kontroli i ewentualnej wymiany.
Najczęstsze błędy przy wyborze i montażu bezpiecznika: jak ich uniknąć?
Błąd #1: Dobieranie bezpiecznika tylko na podstawie pojemności akumulatora
Jak już kilkukrotnie podkreślałem, to jeden z najczęstszych błędów. Pojemność akumulatora (np. 100Ah) mówi nam o tym, ile energii może on zmagazynować, ale nie bezpośrednio o tym, jaki prąd będzie pobierany przez urządzenia. Głównym kryterium doboru bezpiecznika jest maksymalne obciążenie prądowe (czyli moc urządzeń) oraz przekrój kabli. Ignorowanie tego prowadzi do nieprawidłowego zabezpieczenia albo zbyt słabego (częste przepalanie), albo zbyt mocnego (brak ochrony).
Błąd #2: Ignorowanie przekroju przewodów zasilających
To błąd o potencjalnie katastrofalnych skutkach. Bezpiecznik ma za zadanie chronić przewody. Jeśli zastosujesz bezpiecznik o wartości 200A, ale Twoje przewody mają przekrój, który bezpiecznie przeniesie maksymalnie 100A, to w przypadku przeciążenia bezpiecznik nie zadziała, a przewody zaczną się przegrzewać, co może doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Zawsze upewnij się, że wartość bezpiecznika jest niższa niż maksymalna obciążalność prądowa kabla.
Błąd #3: Montaż bezpiecznika na przewodzie ujemnym (-)
Choć w teorii bezpiecznik na przewodzie ujemnym również przerwie obwód, to jego montaż na przewodzie dodatnim (+) jest standardem i ma kluczowe znaczenie. Jeśli bezpiecznik jest na minusie, a nastąpi zwarcie przewodu plusowego do masy (np. do karoserii kampera), to cały obwód pozostaje pod napięciem z akumulatora, a niezabezpieczony przewód plusowy może się przegrzać. Zawsze montuj główny bezpiecznik na przewodzie dodatnim (+), jak najbliżej bieguna akumulatora.
Przeczytaj również: Jak sprawdzić bezpiecznik? Pewnie zdiagnozuj w domu i aucie
Błąd #4: Stosowanie bezpieczników o zbyt niskim napięciu znamionowym (V)
Każdy bezpiecznik ma określone napięcie znamionowe (V), które oznacza maksymalne napięcie, przy którym może bezpiecznie przerwać obwód. W systemach 12V musisz stosować bezpieczniki o napięciu znamionowym równym lub wyższym niż 12V (np. 32V, 48V, 72V). Użycie bezpiecznika przeznaczonego do niższego napięcia (np. bezpiecznika samochodowego 6V w instalacji 12V) może skutkować tym, że w przypadku zwarcia nie będzie on w stanie skutecznie przerwać łuku elektrycznego, co może prowadzić do jego uszkodzenia, a nawet pożaru.
