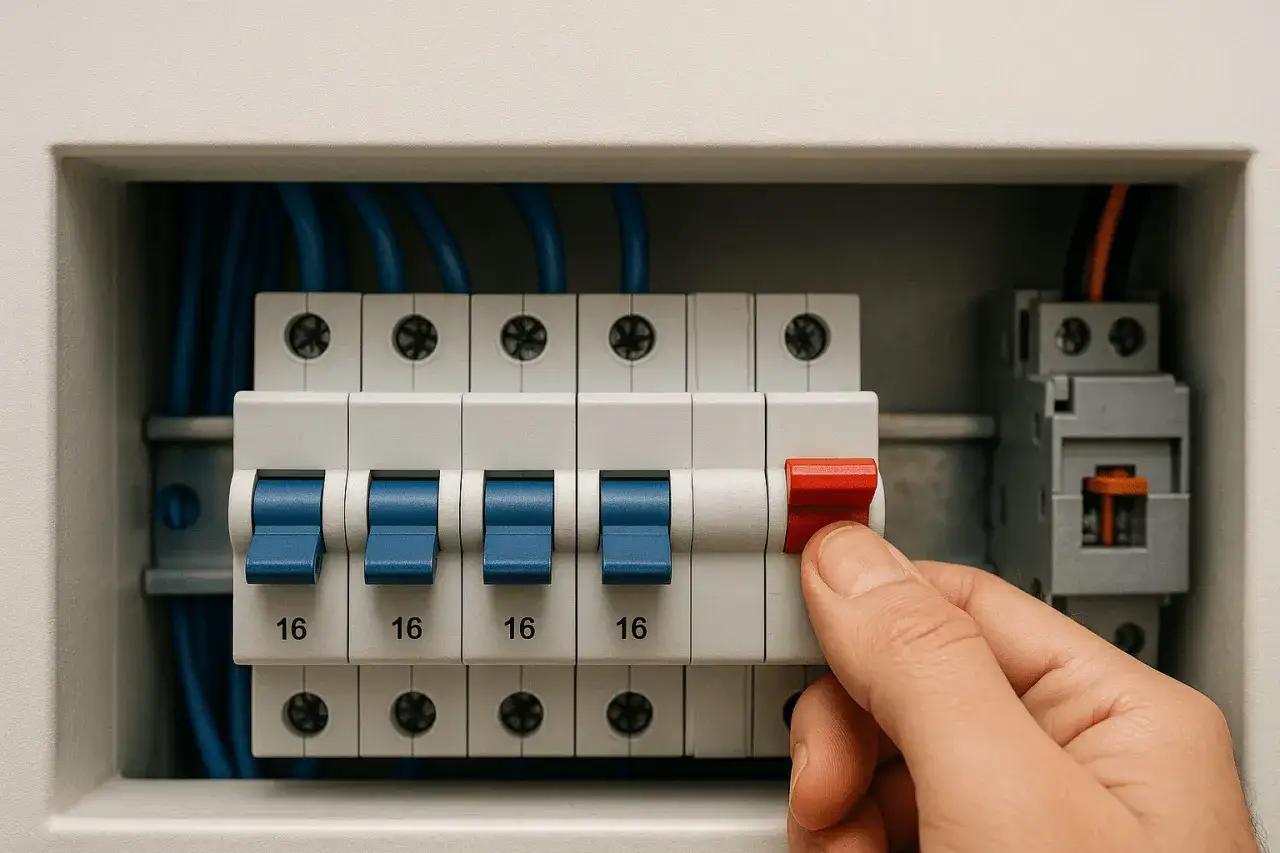

Bezpiecznik do spawarki: Jak uniknąć wybijania korków?

Wybór odpowiedniego zabezpieczenia nadprądowego do spawarki to klucz do jej stabilnej i bezpiecznej pracy. Ten artykuł rozwieje Twoje wątpliwości, wyjaśniając, dlaczego spawarka "wybija korki" i jak dobrać idealny bezpiecznik, by uniknąć frustrujących przerw w pracy.

Dlaczego dobór bezpiecznika do spawarki to nie loteria, a konieczność?

Jako ktoś, kto spędził wiele godzin ze spawarką w ręku, mogę z całą pewnością stwierdzić, że odpowiednie zabezpieczenie to podstawa. Niewłaściwy bezpiecznik to nie tylko drobna niedogodność, ale realna przeszkoda w efektywnej pracy. Spawarki, zwłaszcza te starsze, transformatorowe, ale i nowoczesne inwertory, potrafią generować bardzo wysoki prąd rozruchowy w momencie zajarzenia łuku. To właśnie ten chwilowy skok prądu jest głównym winowajcą, gdy "wybija korki" w Twojej domowej instalacji.

Zignorowanie tego aspektu prowadzi do frustracji, przerw w pracy i w skrajnych przypadkach może nawet stanowić zagrożenie. Zbyt słabe zabezpieczenie będzie nieustannie wyłączać zasilanie, uniemożliwiając płynne spawanie. Z kolei zbyt mocne, niedostosowane do możliwości instalacji, może doprowadzić do przegrzania przewodów, a nawet pożaru. Dlatego tak ważne jest, aby podejść do tego tematu z należytą uwagą.

Skutki złego zabezpieczenia: od irytacji po realne zagrożenie

Najczęstszym i najbardziej irytującym skutkiem złego doboru bezpiecznika jest notoryczne "wybijanie korków". Rozpoczynasz spawanie, a po chwili ciemność i konieczność biegania do skrzynki rozdzielczej. To nie tylko marnuje czas, ale też psuje rytm pracy i potrafi skutecznie zniechęcić. Poza tym, ciągłe wyłączanie i włączanie zasilania nie jest zdrowe dla samej spawarki. W rzadszych, ale poważniejszych przypadkach, gdy ktoś zastosuje zbyt duży bezpiecznik w instalacji o zbyt małym przekroju przewodów, może dojść do przegrzania instalacji, uszkodzenia gniazdek, a nawet pożaru. Pamiętaj, że bezpiecznik ma chronić nie tylko urządzenie, ale przede wszystkim instalację i użytkownika.

Prąd znamionowy (A) a charakterystyka (B, C, D) co musisz wiedzieć?

Kiedy mówimy o bezpiecznikach, musimy rozróżnić dwie kluczowe wartości: prąd znamionowy (amperaż) oraz charakterystykę czasowo-prądową. Prąd znamionowy, wyrażany w amperach (A), określa maksymalny prąd, jaki bezpiecznik może przewodzić w sposób ciągły, bez wyzwolenia. Charakterystyka natomiast (oznaczana literami B, C lub D) informuje nas o tym, jak szybko bezpiecznik zadziała przy określonym przeciążeniu. To właśnie ta charakterystyka jest absolutnie kluczowa przy doborze zabezpieczenia do spawarki, ze względu na jej specyficzny, wysoki prąd rozruchowy.

Klucz do sukcesu: Zrozumienie charakterystyki bezpiecznika

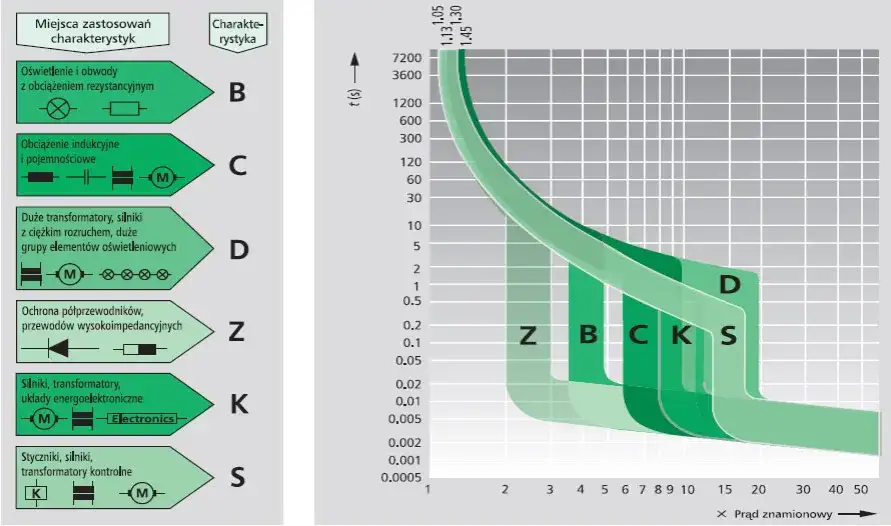

Zrozumienie charakterystyki bezpiecznika to podstawa, aby raz na zawsze rozwiązać problem z wybijaniem korków podczas spawania. Każda z liter B, C i D oznacza inny próg zadziałania w stosunku do prądu znamionowego. To właśnie ta różnica decyduje o tym, czy bezpiecznik pozwoli spawarce na chwilowy, wysoki pobór prądu podczas startu, czy też natychmiast ją wyłączy.

Charakterystyka B dlaczego najczęściej zawodzi przy spawaniu?

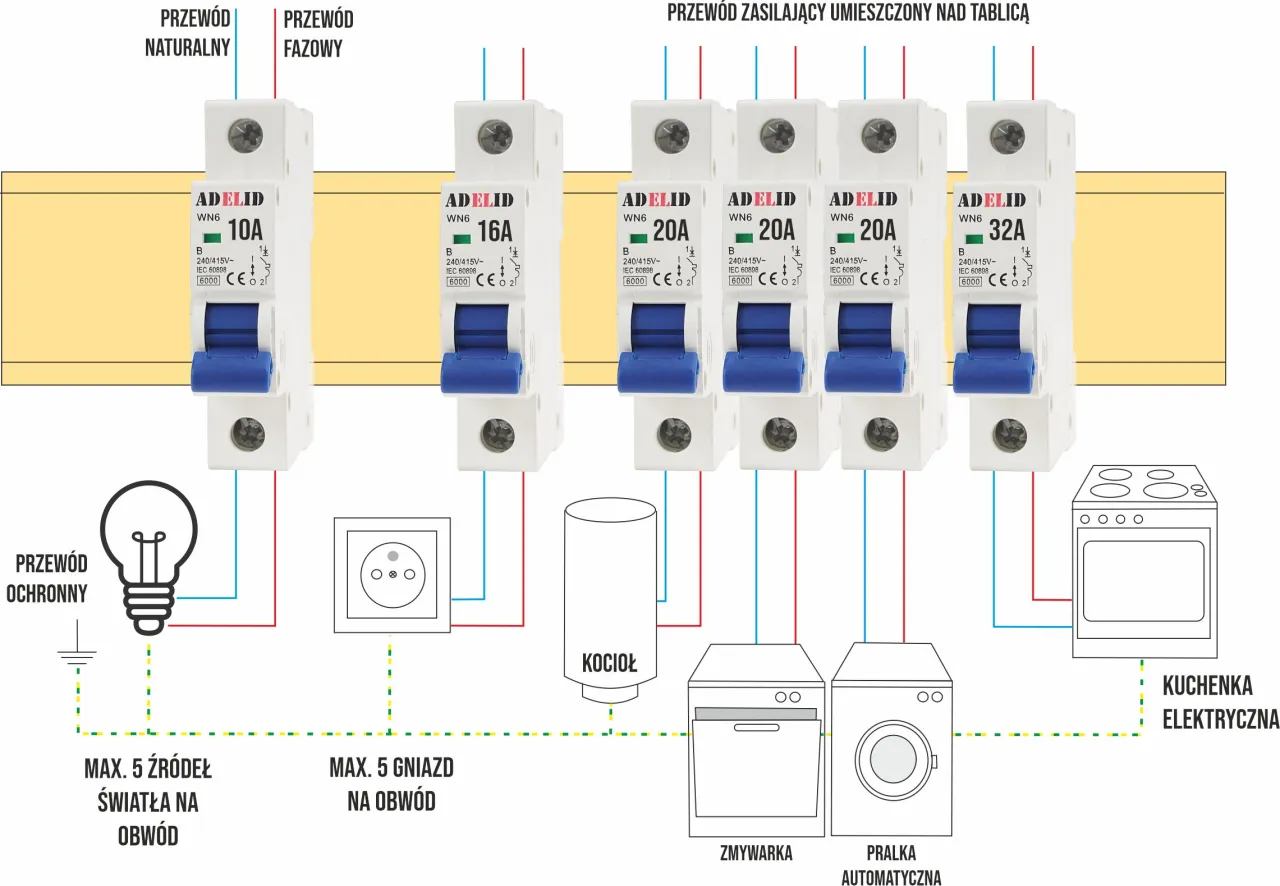

Bezpieczniki o charakterystyce B to standard w większości domowych instalacji. Są przeznaczone do ochrony obwodów oświetleniowych, gniazdek i urządzeń, które nie generują dużych prądów rozruchowych. Wyzwalają one przy przeciążeniu rzędu 3-5 krotności prądu znamionowego. Dla spawarki, której prąd rozruchowy może być znacznie wyższy, ten próg jest po prostu za niski. W efekcie, nawet przy próbie zajarzenia łuku, bezpiecznik B16 może zadziałać, przerywając pracę i powodując frustrację.

Charakterystyka C złoty standard dla Twojej spawarki

Charakterystyka C to najczęściej rekomendowane rozwiązanie dla spawarek i innych urządzeń z podwyższonym prądem rozruchowym, takich jak silniki czy transformatory. Bezpieczniki typu C wyzwalają przy przeciążeniu wynoszącym 5-10 krotności prądu znamionowego. Dzięki temu są w stanie "przeczekać" chwilowy skok prądu podczas startu spawarki, jednocześnie zapewniając skuteczną ochronę przed długotrwałym przeciążeniem czy zwarciem. To właśnie C16, C20, a czasem C25, są najczęściej poszukiwanymi rozwiązaniami.

Charakterystyka D kiedy naprawdę jest potrzebna?

Bezpieczniki o charakterystyce D są przeznaczone do ochrony obwodów, w których występują bardzo duże prądy rozruchowe, rzędu 10-20 krotności prądu znamionowego. Mowa tu o dużych silnikach przemysłowych, transformatorach mocy czy urządzeniach rentgenowskich. Dla większości domowych i warsztatowych spawarek charakterystyka D jest zazwyczaj zbędna. Co więcej, w słabszych instalacjach zastosowanie takiego bezpiecznika może być wręcz ryzykowne, ponieważ pozwala na przepływ bardzo wysokiego prądu przez dłuższy czas, zanim zadziała, co może nadmiernie obciążyć okablowanie.

Jakie bezpieczniki do spawarki inwertorowej 230V? Praktyczny przewodnik

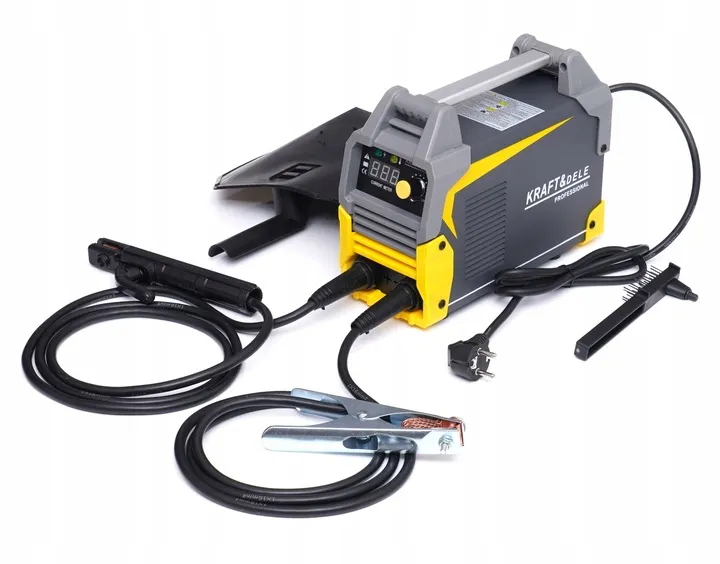

Spawarki inwertorowe zasilane z sieci 230V to najpopularniejszy wybór do domowego i warsztatowego użytku. Są wydajne i stosunkowo kompaktowe. Jednak nawet one wymagają odpowiedniego zabezpieczenia, aby działać bez problemów. Kluczem jest zawsze sprawdzenie instrukcji obsługi, ale mogę podać Ci ogólne wytyczne, które sprawdzą się w większości przypadków.

Spawarki do 200A czy popularne C16 zawsze wystarczy?

Dla większości spawarek inwertorowych 230V, oferujących prąd spawania do 200A, bezpiecznik o charakterystyce C i wartości 16A (czyli C16) okazuje się często wystarczający. Nowoczesne inwertory są znacznie bardziej efektywne energetycznie niż ich transformatorowe odpowiedniki, co zmniejsza ich zapotrzebowanie na prąd rozruchowy. Jednakże, jeśli spawasz intensywnie, przez dłuższy czas lub grube materiały, co wiąże się z pracą na wyższych ustawieniach prądu, nawet C16 może okazać się zbyt słaby. W takich sytuacjach, a także w przypadku niektórych bardziej wymagających modeli, bezpiecznik C20 będzie lepszym wyborem.

Mocniejsze inwertory i spawanie grubych materiałów kiedy przejść na C20 lub C25?

Jeśli posiadasz mocniejszą spawarkę inwertorową 230V, która regularnie pracuje na granicy swoich możliwości, lub często spawasz grube materiały wymagające wysokiego prądu, rozważ zastosowanie bezpiecznika C20, a w sporadycznych przypadkach nawet C25. Pamiętaj jednak, że decyzja o zwiększeniu amperażu bezpiecznika musi być zawsze poprzedzona weryfikacją możliwości Twojej instalacji elektrycznej. Zbyt duży bezpiecznik w połączeniu ze słabym okablowaniem to prosta droga do poważnych problemów.

Zawsze sprawdzaj instrukcję gdzie znaleźć kluczowe informacje producenta?

Niezależnie od moich czy innych ogólnych porad, instrukcja obsługi Twojej spawarki jest świętością. To tam producent, który najlepiej zna swoje urządzenie, podaje precyzyjne informacje dotyczące zalecanego typu i wartości zabezpieczenia. Zignorowanie tych zaleceń może prowadzić nie tylko do problemów z działaniem, ale także do utraty gwarancji. Poświęć chwilę na znalezienie tej informacji to inwestycja w spokój ducha i bezpieczeństwo.

Zabezpieczenie spawarki trójfazowej (400V) co musisz wziąć pod uwagę?

Spawarki trójfazowe, zasilane napięciem 400V (tzw. "siła"), to domena profesjonalistów i bardziej wymagających zastosowań warsztatowych. Mowa tu często o migomatach o dużej mocy czy spawarkach transformatorowych. W ich przypadku dobór zabezpieczenia jest nieco inny, ponieważ musimy zabezpieczyć każdą z trzech faz.

Migomaty i spawarki transformatorowe wymagania dla zasilania "na siłę"

Spawarki transformatorowe i mocniejsze migomaty na 400V charakteryzują się zazwyczaj jeszcze wyższymi prądami rozruchowymi niż ich jednofazowe odpowiedniki. Zapotrzebowanie na prąd jest rozłożone na trzy fazy, co teoretycznie zmniejsza obciążenie pojedynczej fazy, ale ogólna moc jest znacznie większa. Dlatego też wymagają one solidnego zabezpieczenia trójfazowego, które poradzi sobie z ich specyfiką pracy.

Dobór zabezpieczenia na każdą fazę zasady i najczęstsze wartości

Dla spawarek trójfazowych (400V) stosuje się zabezpieczenia trójfazowe, co oznacza, że każdy z trzech przewodów fazowych jest chroniony osobnym wyłącznikiem nadprądowym, zazwyczaj w jednej obudowie. Podobnie jak w przypadku spawarek jednofazowych, kluczowa jest charakterystyka C. Najczęściej spotykane wartości to 16A, 20A lub 25A na fazę (np. C16 3-fazowy). Ponownie, zawsze sprawdź instrukcję obsługi spawarki, aby upewnić się co do zaleceń producenta. Pamiętaj, że cała instalacja trójfazowa, od złącza do gniazda, musi być odpowiednio przystosowana do tak dużych obciążeń.

Twoja spawarka "wybija korki"? Oto najczęstsze przyczyny i ich rozwiązania

Problem z wybijaniem bezpieczników to chyba najczęstsza bolączka spawaczy-amatorów i nie tylko. Zazwyczaj winowajcą jest jeden z kilku, łatwych do zdiagnozowania i rozwiązania problemów. Skupmy się na tym, co najczęściej powoduje te irytujące przerwy w pracy i jak sobie z nimi poradzić.

Diagnoza problemu: czy to na pewno wina bezpiecznika?

Zanim rzucisz się na wymianę bezpiecznika, warto upewnić się, że to faktycznie on jest przyczyną problemu. Sprawdź, czy spawarka wybija bezpiecznik natychmiast po włączeniu, czy dopiero przy próbie zajarzenia łuku. Jeśli dzieje się to od razu po włączeniu, problem może leżeć w samej spawarce (np. zwarcie wewnętrzne) lub w instalacji. Jeśli bezpiecznik wybija dopiero przy spawaniu, niemal na pewno jest to kwestia prądu rozruchowego i nieodpowiedniej charakterystyki (B zamiast C) lub zbyt niskiego amperażu. Warto też sprawdzić, czy problem występuje w różnych gniazdkach w domu to może wskazać na problem z konkretnym obwodem.

Krok po kroku: Jak bezpiecznie wymienić wyłącznik nadprądowy na właściwy?

Wymiana wyłącznika nadprądowego to zadanie, które wymaga ostrożności i podstawowej wiedzy elektrycznej. Jeśli nie czujesz się na siłach, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Jeśli jednak zdecydujesz się na samodzielną wymianę, oto jak to zrobić bezpiecznie:

1. Wyłącz zasilanie główne: To absolutny priorytet. Upewnij się, że cała instalacja jest odłączona od prądu, wyłączając główny wyłącznik w rozdzielnicy.
2. Otwórz rozdzielnicę: Ostrożnie otwórz obudowę skrzynki rozdzielczej.
3. Zlokalizuj wyłącznik: Znajdź wyłącznik, który chcesz wymienić. Zazwyczaj są one opisane lub łatwo zidentyfikować ten, który stale "wybija".
4. Odłącz przewody: Za pomocą śrubokręta poluzuj zaciski i odłącz przewody od starego wyłącznika. Zwróć uwagę na ich ułożenie i kolorystykę.
5. Zdemontuj stary wyłącznik: Wyłączniki nadprądowe montuje się na szynie DIN. Zazwyczaj mają zatrzask u dołu, który należy odciągnąć, aby zdjąć wyłącznik.
6. Zamontuj nowy wyłącznik: Włóż nowy wyłącznik (o odpowiedniej charakterystyce C i amperażu) na szynę DIN, upewniając się, że zatrzask jest zablokowany.
7. Podłącz przewody: Podłącz przewody do nowego wyłącznika, upewniając się, że są mocno dokręcone w zaciskach. Sprawdź, czy żaden luźny drut nie wystaje.
8. Zamknij rozdzielnicę i włącz zasilanie: Po upewnieniu się, że wszystko jest prawidłowo podłączone i zabezpieczone, zamknij rozdzielnicę i włącz zasilanie główne.
9. Test: Sprawdź działanie spawarki.

Rola przedłużacza cichy winowajca problemów ze spawaniem

Często zapominamy, że przedłużacz to integralna część instalacji elektrycznej. Niewłaściwy przedłużacz może być cichym winowajcą problemów ze spawaniem. Zbyt długi przewód, a co gorsza, o zbyt małym przekroju (np. popularne 3x1,5 mm²), powoduje znaczące spadki napięcia. Spawarka, próbując pracować z niższym napięciem, pobiera więcej prądu, co z kolei może prowadzić do przeciążenia i wybijania bezpieczników, nawet tych o odpowiedniej charakterystyce. Zawsze używaj krótkich przedłużaczy o przekroju minimum 3x2,5 mm² (dla spawarek 230V), a najlepiej 3x4 mm² dla mocniejszych urządzeń. Unikaj zwijania przedłużacza w kłębek podczas pracy, ponieważ może to prowadzić do przegrzewania się kabla.

Więcej niż bezpiecznik co jeszcze wpływa na pracę spawarki?

Dobór odpowiedniego bezpiecznika to fundament, ale nie jedyny czynnik wpływający na stabilną i bezpieczną pracę spawarki. Cała instalacja elektryczna, od licznika po gniazdko, musi być w dobrej kondycji i odpowiednio zwymiarowana. Ignorowanie tych aspektów może prowadzić do ciągłych problemów, nawet jeśli bezpiecznik jest dobrany idealnie.

Stan instalacji elektrycznej czy Twoje kable wytrzymają obciążenie?

Stare instalacje elektryczne, zwłaszcza te z przewodami aluminiowymi lub o zbyt małym przekroju, są prawdziwym wrogiem spawarek. Aluminium ma gorszą przewodność niż miedź i jest bardziej podatne na przegrzewanie. Nawet jeśli masz miedziane przewody, ale są one zbyt cienkie, nie będą w stanie bezpiecznie dostarczyć wymaganego prądu do spawarki. To prowadzi do spadków napięcia, przegrzewania się przewodów i w konsekwencji do wybijania bezpieczników lub uszkodzenia spawarki. Regularny przegląd instalacji przez elektryka to podstawa, zwłaszcza jeśli planujesz używać urządzeń o dużej mocy.

Przekrój przewodów a spadki napięcia dlaczego 2,5 mm² to absolutne minimum?

Dla większości spawarek jednofazowych (230V) minimalny zalecany przekrój przewodów miedzianych w instalacji to 2,5 mm². Dlaczego to takie ważne? Ponieważ niewystarczający przekrój przewodu powoduje zwiększoną rezystancję, co z kolei prowadzi do znaczących spadków napięcia, zwłaszcza pod obciążeniem. Spawarka, aby utrzymać zadany prąd spawania, musi wtedy pobierać więcej prądu z sieci, co obciąża instalację i może prowadzić do wybijania bezpieczników. Dodatkowo, cienkie przewody przegrzewają się, co jest niebezpieczne. Dla spawarek trójfazowych (400V) również zaleca się minimum 2,5 mm² na fazę, a dla bardzo mocnych urządzeń nawet 4 mm².

"Niewłaściwy przekrój przewodów to cichy sabotażysta, który może zniweczyć nawet najlepiej dobrany bezpiecznik. To fundament, bez którego cała instalacja jest niestabilna."

Spawarka a wyłącznik różnicowoprądowy (RCD) jak uniknąć konfliktów?

Wyłączniki różnicowoprądowe (RCD) to kluczowy element ochrony przed porażeniem prądem. Niestety, spawarki mogą powodować ich niepożądane zadziałanie. Dzieje się tak, ponieważ niektóre spawarki, zwłaszcza inwertorowe, mogą generować prądy upływowe o specyficznym kształcie (np. prądy pulsujące stałe), które standardowe RCD typu AC interpretują jako zagrożenie. Jeśli Twoja spawarka regularnie wyzwala RCD, rozważ zastosowanie wyłącznika różnicowoprądowego typu A, który jest odporny na prądy pulsujące stałe. W bardzo rzadkich przypadkach, dla specyficznych spawarek, może być nawet wymagany RCD typu B, odporny na prądy stałe. Zawsze upewnij się, że RCD jest odpowiednio dobrany do charakterystyki obciążenia.

Podsumowanie: Jak wybrać idealny bezpiecznik i spawać bez przeszkód?

Wybór odpowiedniego zabezpieczenia do spawarki to nie tylko kwestia komfortu pracy, ale przede wszystkim bezpieczeństwa. Pamiętaj, że kluczem do sukcesu jest zrozumienie specyfiki Twojej spawarki (jednofazowa, trójfazowa, inwertorowa, transformatorowa) oraz charakterystyki bezpiecznika. Przejście z charakterystyki B na C to najczęstsze i najskuteczniejsze rozwiązanie problemu "wybijania korków".

Lista kontrolna przed zakupem i montażem zabezpieczenia

• Sprawdź instrukcję obsługi spawarki: To Twoje podstawowe źródło informacji o zalecanym zabezpieczeniu.
• Zidentyfikuj typ spawarki: 230V (jednofazowa) czy 400V (trójfazowa)?
• Wybierz odpowiednią charakterystykę: Dla większości spawarek to charakterystyka C.
• Dobierz amperaż: Najczęściej C16 lub C20 dla 230V, C16, C20 lub C25 na fazę dla 400V.
• Oceń stan instalacji elektrycznej: Czy przewody miedziane mają minimum 2,5 mm² przekroju? Czy instalacja jest w dobrym stanie?
• Używaj odpowiedniego przedłużacza: Krótki, o grubym przekroju (min. 3x2,5 mm²).
• Rozważ RCD typu A: Jeśli spawarka często wyzwala standardowy wyłącznik różnicowoprądowy.

Przeczytaj również: Bezpiecznik B czy C? Wybierz dobrze i chroń dom przed awarią!

Kiedy warto skonsultować się z elektrykiem?

Chociaż wiele problemów możesz rozwiązać samodzielnie, są sytuacje, w których pomoc wykwalifikowanego elektryka jest niezbędna. Jeśli Twoja instalacja jest stara, masz wątpliwości co do przekroju przewodów, występują problemy z wyłącznikiem różnicowoprądowym, lub po prostu nie czujesz się pewnie przy pracy z elektrycznością, nie wahaj się wezwać fachowca. Bezpieczeństwo jest najważniejsze, a profesjonalista pomoże Ci dobrać optymalne i bezpieczne rozwiązanie dla Twojej spawarki i całej instalacji.
