Jak podłączyć bezpieczniki w rozdzielni? Poradnik krok po kroku

Prawidłowe podłączenie bezpieczników w rozdzielnicy to jeden z najważniejszych etapów tworzenia bezpiecznej i funkcjonalnej instalacji elektrycznej w domu. Ten szczegółowy poradnik krok po kroku przeprowadzi Cię przez wszystkie etapy, od przygotowania po uruchomienie, zwracając szczególną uwagę na bezpieczeństwo, zgodność z obowiązującymi normami oraz unikanie typowych błędów, które mogą mieć poważne konsekwencje.

Bezpieczeństwo przede wszystkim: Dlaczego prawidłowe podłączenie bezpieczników jest kluczowe?

Prawidłowe podłączenie bezpieczników, czyli wyłączników nadprądowych i różnicowoprądowych, w rozdzielnicy jest absolutnym fundamentem bezpieczeństwa każdej domowej instalacji elektrycznej. To nie jest kwestia wyboru, ale konieczność. Odpowiednio dobrane i zainstalowane zabezpieczenia chronią nas przed porażeniem prądem, zapobiegają pożarom wywołanym zwarciami czy przeciążeniami, a także chronią cenne urządzenia elektryczne przed uszkodzeniem. W Polsce, podobnie jak w całej Unii Europejskiej, podstawą bezpiecznej pracy są normy, takie jak PN-HD 60364 i PN-EN 61439-3, które precyzyjnie określają wymagania dotyczące projektowania i wykonawstwa instalacji. Zawsze podkreślam, że ignorowanie tych zasad to igranie z ogniem dosłownie.

Kto może legalnie podłączyć rozdzielnicę w Polsce? Rola uprawnień SEP G1

Zgodnie z polskim prawem, prace przy instalacjach elektrycznych, a w szczególności podłączanie rozdzielnicy, mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje. Mówimy tu o świadectwie kwalifikacyjnym SEP G1 w zakresie eksploatacji (E). Jeśli ktoś nadzoruje takie prace lub dokonuje odbioru instalacji, musi posiadać uprawnienia w zakresie dozoru (D). To bardzo ważne, ponieważ elektryczność to nie zabawa. Uprawnienia te są ważne przez 5 lat i wymagają regularnego odnawiania. Samodzielny montaż bez odpowiedniej wiedzy i kwalifikacji to nie tylko ryzyko dla zdrowia i życia, ale także potencjalne problemy z ubezpieczeniem w przypadku awarii czy pożaru. Jako ekspert zawsze zalecam, aby takie prace powierzać wyłącznie wykwalifikowanym elektrykom.

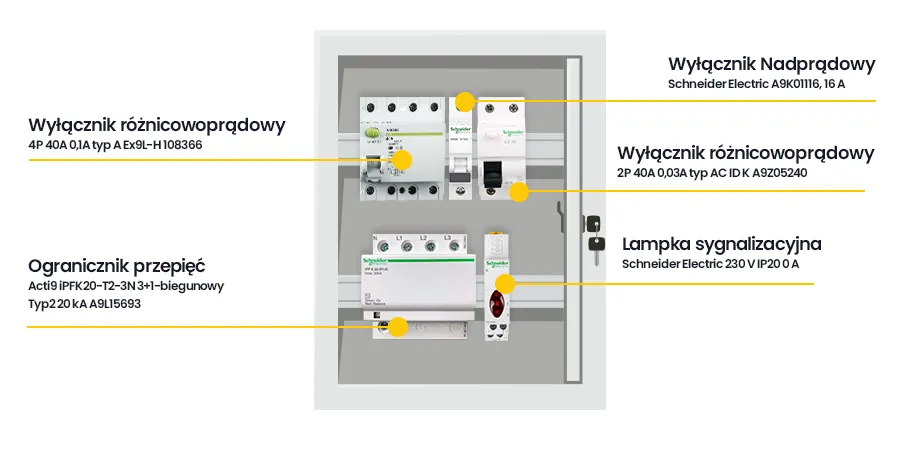

Anatomia domowej rozdzielnicy: Co kryje się za drzwiczkami?

Zanim przejdziemy do podłączania, musimy zrozumieć, co właściwie znajduje się w typowej domowej rozdzielnicy. Poznajmy jej podstawowe elementy, które montuje się na specjalnej szynie DIN:

• Wyłącznik główny (rozłącznik izolacyjny): To pierwsze ogniwo w rozdzielnicy, które pozwala na całkowite odłączenie zasilania w całym domu. Jest to kluczowy element bezpieczeństwa podczas wszelkich prac serwisowych.
• Ogranicznik przepięć (SPD): Chroni instalację i podłączone urządzenia przed nagłymi skokami napięcia, na przykład w wyniku uderzenia pioruna lub awarii w sieci energetycznej. Montuje się go zaraz za wyłącznikiem głównym.
• Wyłącznik różnicowoprądowy (RCD): Nazywany potocznie "różnicówką", to nasz anioł stróż. Chroni ludzi przed porażeniem prądem, wykrywając nawet niewielkie upływy prądu do ziemi. Zazwyczaj montuje się go za ogranicznikiem przepięć.
• Wyłączniki nadprądowe (MCB, "eski"): Te "bezpieczniki" zabezpieczają poszczególne obwody (np. oświetlenie, gniazdka, kuchnia) przed przeciążeniami i zwarciami. Montuje się je za wyłącznikiem różnicowoprądowym.
• Listwy zaciskowe N i PE: To specjalne szyny, do których podłącza się wszystkie przewody neutralne (N) i ochronne (PE) z poszczególnych obwodów. Są one niezbędne do prawidłowego funkcjonowania instalacji w układzie TN-S.

Standardowa kolejność montażu na szynie DIN to właśnie ta, którą wymieniłem: wyłącznik główny, ogranicznik przepięć, wyłącznik(i) różnicowoprądowy(e), a następnie wyłączniki nadprądowe.

Zrozumieć kolory i oznaczenia: Klucz do poprawnego okablowania

W instalacjach elektrycznych kolory przewodów nie są przypadkowe mają swoje ściśle określone znaczenie, które jest kluczowe dla bezpieczeństwa i prawidłowego działania.

• Przewody fazowe (L): Najczęściej brązowy, czarny lub szary. To nimi płynie prąd "aktywny".
• Przewód neutralny (N): Zawsze niebieski. Jest to przewód powrotny, który zamyka obwód.
• Przewód ochronny (PE): Zawsze żółto-zielony. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku uszkodzenia izolacji urządzenia.

W nowych i modernizowanych instalacjach w Polsce bezwzględnie wymaga się stosowania układu TN-S, co oznacza, że przewody neutralny (N) i ochronny (PE) są prowadzone oddzielnie od samego początku instalacji. To znacznie zwiększa bezpieczeństwo.

Solidne przygotowanie: Co musisz mieć i wiedzieć przed przystąpieniem do montażu?

Zanim w ogóle pomyślisz o otwarciu rozdzielnicy, musisz być odpowiednio przygotowany. To nie tylko kwestia narzędzi, ale przede wszystkim wiedzy i planowania. Zawsze powtarzam, że pośpiech i brak przygotowania to najwięksi wrogowie elektryka.

Niezbędnik instalatora: Jakie narzędzia i materiały będą Ci potrzebne?

Do podłączenia rozdzielnicy potrzebny będzie zestaw specjalistycznych narzędzi i materiałów. Pamiętaj, że wszystkie narzędzia muszą być izolowane to podstawa bezpieczeństwa!

• Narzędzia:
  • Izolowane wkrętaki: Płaskie i krzyżakowe, do dokręcania zacisków.
  • Szczypce: Uniwersalne, do cięcia przewodów, do ściągania izolacji.
  • Ściągacz izolacji: Precyzyjne narzędzie do usuwania izolacji z przewodów bez uszkadzania żył.
  • Zaciskarka do tulejek: Niezbędna do prawidłowego zaciskania tulejek kablowych na końcówkach przewodów.
  • Multimetr: Do sprawdzania napięcia, ciągłości obwodów i upewnienia się, że nie ma napięcia przed rozpoczęciem pracy.
• Materiały:
  • Przewody: O odpowiednich przekrojach i kolorach (L, N, PE), zgodne z projektem instalacji.
  • Tulejki kablowe: Do zabezpieczania końcówek przewodów, szczególnie w zaciskach śrubowych.
  • Szyny łączeniowe (grzebieniowe): Ułatwiają i estetyzują połączenia wielu wyłączników nadprądowych.
  • Złączki: Do łączenia przewodów, jeśli jest to konieczne (choć w rozdzielnicy staramy się ich unikać).

Planowanie jest kluczowe: Jak zaprojektować układ obwodów w domu?

Prawidłowe planowanie układu obwodów to podstawa. Musimy przewidzieć, jakie obciążenia będą występować w poszczególnych częściach domu. Zazwyczaj dzielimy instalację na obwody: osobny dla oświetlenia, osobne dla gniazdek w różnych pomieszczeniach, a także dedykowane obwody dla urządzeń o dużej mocy, takich jak płyta indukcyjna, piekarnik, pralka czy zmywarka. Kluczowe jest dobranie zabezpieczeń do przekroju przewodów nigdy na odwrót! Zbyt duży bezpiecznik na zbyt cienkim przewodzie to prosta droga do przegrzania i pożaru.

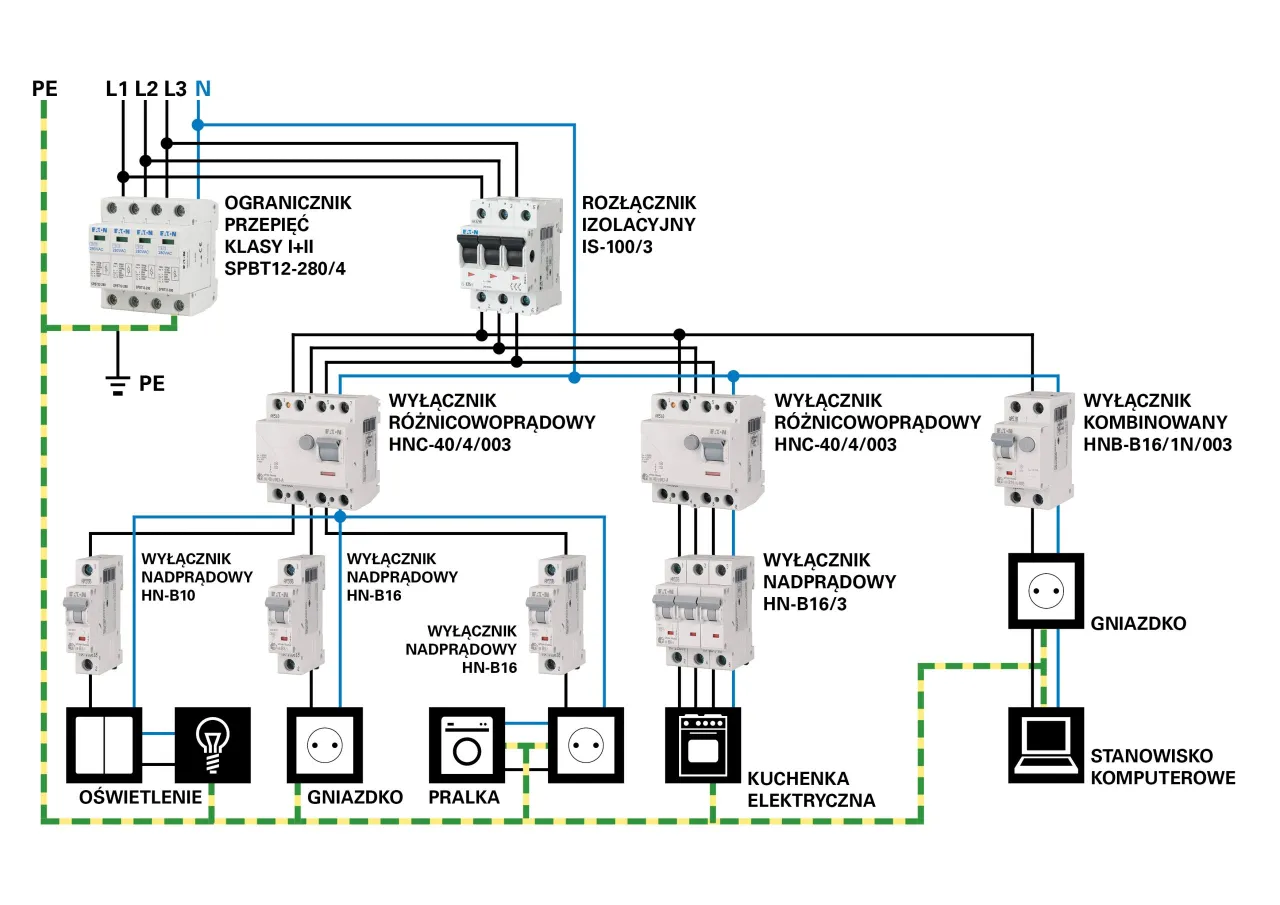

Jak czytać schemat rozdzielnicy? Przewodnik dla początkujących

Schemat rozdzielnicy to mapa Twojej instalacji. Znajdziesz na nim informacje o typach aparatury, ich kolejności, sposobie połączenia przewodów oraz przyporządkowaniu poszczególnych obwodów do odpowiednich zabezpieczeń. Zawsze pracuj zgodnie ze schematem, a w razie wątpliwości konsultuj się z projektem lub doświadczonym elektrykiem. To nie jest miejsce na improwizację.

Dobór zabezpieczeń: Jak wybrać odpowiednie bezpieczniki dla Twojego domu?

Wybór odpowiednich zabezpieczeń to jeden z najważniejszych aspektów montażu rozdzielnicy. Musimy zrozumieć, że różne urządzenia i obwody wymagają różnych typów ochrony.

Wyłączniki nadprądowe ("eski"): Kiedy wybrać charakterystykę B, a kiedy C?

Wyłączniki nadprądowe (MCB) chronią naszą instalację przed skutkami zwarć i przeciążeń. Różnią się charakterystyką czasowo-prądową, co oznacza, jak szybko reagują na określony wzrost prądu.

• Charakterystyka B: To najczęściej spotykana charakterystyka w domowych instalacjach. Wyłączniki z tą charakterystyką reagują szybko na niewielkie przeciążenia i zwarcia. Są idealne do zabezpieczania obwodów, gdzie nie występują duże prądy rozruchowe.
• Charakterystyka C: Te wyłączniki mają opóźnioną reakcję na prądy zwarciowe i są stosowane tam, gdzie podłączane są urządzenia o dużym prądzie rozruchowym, które przez krótką chwilę po włączeniu pobierają znacznie więcej prądu niż nominalnie.

Bezpieczniki B10 i B16: Standard dla oświetlenia i gniazdek

W obwodach oświetleniowych zazwyczaj stosuję wyłączniki nadprądowe o charakterystyce B10. Dla obwodów gniazd ogólnego przeznaczenia, gdzie podłączamy typowe urządzenia domowe, standardem jest B16. Są to wartości optymalne, które zapewniają zarówno bezpieczeństwo, jak i stabilną pracę instalacji.

Bezpieczniki typu C: Niezbędna ochrona dla płyty indukcyjnej i sprzętu AGD

Jeśli w domu mamy urządzenia o dużych prądach rozruchowych, takie jak płyta indukcyjna, piekarnik, silniki (np. pompy ciepła, hydrofory) czy inne sprzęty AGD o wysokiej mocy, musimy zastosować wyłączniki nadprądowe o charakterystyce C (np. C16, C20). Dzięki opóźnionej reakcji, takie bezpieczniki nie wyłączą się niepotrzebnie w momencie startu urządzenia, jednocześnie zapewniając ochronę w przypadku rzeczywistego przeciążenia czy zwarcia.

Wyłącznik różnicowoprądowy (RCD): Twój anioł stróż chroniący przed porażeniem

Wyłącznik różnicowoprądowy, czyli RCD, to jeden z najważniejszych elementów chroniących życie i zdrowie. Jego kluczowa rola polega na ochronie ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie pomiaru bilansu prądów płynących w przewodach fazowych i neutralnym. Jeśli suma tych prądów nie jest równa zero (co oznacza upływ prądu do ziemi, np. przez ciało człowieka), RCD natychmiast wyłącza zasilanie. To naprawdę nasz anioł stróż!

Jaki typ i czułość "różnicówki" wybrać do domu?

W domowych instalacjach elektrycznych najczęściej stosuje się wyłączniki różnicowoprądowe typu A o czułości 30 mA. Taka czułość jest wystarczająca, aby zapewnić skuteczną ochronę przed porażeniem. Typ A jest odpowiedni dla większości odbiorników domowych, w tym tych z elementami elektronicznymi.

Ile wyłączników RCD zastosować, by uniknąć paraliżu całego domu przy awarii?

Chociaż jeden RCD może chronić kilka obwodów, zdecydowanie zalecam stosowanie co najmniej kilku wyłączników różnicowoprądowych w rozdzielnicy. Dzięki temu można podzielić instalację na sekcje (np. parter, piętro, kuchnia). W przypadku awarii w jednym obwodzie (np. uszkodzonego urządzenia) wyłączy się tylko jedna "różnicówka", a zasilanie w pozostałej części domu zostanie zachowane. To znacznie zwiększa komfort użytkowania i minimalizuje niedogodności.

Ogranicznik przepięć (SPD): Tarcza ochronna dla Twojej elektroniki

Ogranicznik przepięć (SPD) to urządzenie, które chroni instalację elektryczną i podłączone do niej urządzenia elektroniczne przed nagłymi, krótkotrwałymi wzrostami napięcia, czyli przepięciami. Mogą one być spowodowane wyładowaniami atmosferycznymi (piorunami) lub operacjami łączeniowymi w sieci energetycznej. Stosuje się ochronę kaskadową, czyli stopniowaną, składającą się z ograniczników Typu 1 (chroniących przed bezpośrednim uderzeniem pioruna), Typu 2 (chroniących przed przepięciami indukowanymi) i Typu 3 (montowanych blisko wrażliwych urządzeń). W domach najczęściej spotykamy Typ 2, a coraz częściej także kombinowane Typ 1+2.

Montaż krok po kroku: Jak podłączyć bezpieczniki w rozdzielni jednofazowej?

Przejdźmy teraz do sedna, czyli praktycznego przewodnika po podłączaniu bezpieczników w rozdzielnicy jednofazowej. Pamiętaj, że ścisłe przestrzeganie zasad bezpieczeństwa jest absolutnym priorytetem na każdym etapie pracy.

Krok 1: Bezpieczeństwo absolutne jak prawidłowo odłączyć zasilanie?

1. Odłącz zasilanie główne: Zanim dotkniesz czegokolwiek w rozdzielnicy, bezwzględnie odłącz zasilanie. Wyłącz główny wyłącznik prądu w rozdzielnicy. Jeśli masz zabezpieczenie przedlicznikowe (np. wkładki topikowe na klatce schodowej lub w skrzynce pomiarowej), usuń je.
2. Zweryfikuj brak napięcia: Użyj multimetru, aby upewnić się, że w rozdzielnicy nie ma napięcia. Sprawdź napięcie między wszystkimi przewodami fazowymi a neutralnym, a także między fazowymi a ochronnym. To absolutnie krytyczny krok, którego nigdy nie wolno pomijać!

Krok 2: Montaż aparatury na szynie DIN jaka jest prawidłowa kolejność?

1. Zamontuj wyłącznik główny: Zaczynamy od montażu rozłącznika izolacyjnego na szynie DIN, po lewej stronie rozdzielnicy.
2. Zamontuj ogranicznik przepięć (SPD): Obok wyłącznika głównego montujemy ogranicznik przepięć.
3. Zamontuj wyłączniki różnicowoprądowe (RCD): Następnie montujemy wyłączniki różnicowoprądowe. Jeśli planujesz ich kilka, rozmieść je zgodnie z projektem.
4. Zamontuj wyłączniki nadprądowe (MCB): Na końcu montujemy "eski" dla poszczególnych obwodów.
5. Dokręć aparaturę: Upewnij się, że wszystkie urządzenia są stabilnie zamocowane na szynie DIN.

Krok 3: Podłączanie przewodów od wyłącznika głównego do ostatniego "esa"

Teraz przystępujemy do podłączania przewodów. To etap, który wymaga precyzji i dokładności. Prawidłowe podłączenie wyłącznika różnicowoprądowego Wyłącznik różnicowoprądowy wymaga szczególnej uwagi. Przewody fazowe (L) i neutralny (N) zasilające obwód muszą przejść przez RCD. Przewód fazowy (np. brązowy) podłączamy do zacisku L, a przewód neutralny (niebieski) do zacisku N. Pamiętaj, że przewód ochronny (PE) nigdy nie przechodzi przez wyłącznik różnicowoprądowy! Jest on podłączany bezpośrednio do listwy zaciskowej PE. Mostkowanie wyłączników nadprądowych za pomocą szyny grzebieniowej Zamiast łączyć każdy wyłącznik nadprądowy pojedynczymi przewodami, co jest czasochłonne i mniej estetyczne, zdecydowanie polecam użycie szyn łączeniowych grzebieniowych. Wystarczy wpiąć szynę w górne zaciski wyłączników nadprądowych, a następnie podłączyć ją do wyjścia wyłącznika różnicowoprądowego (lub bezpośrednio do wyłącznika głównego, jeśli RCD jest jeden i zabezpiecza wszystko). To znacznie upraszcza okablowanie i poprawia niezawodność połączeń.

Krok 4: Organizacja przewodów N i PE na listwach zaciskowych

1. Podłącz przewody neutralne (N): Wszystkie niebieskie przewody neutralne z poszczególnych obwodów należy podłączyć do listwy zaciskowej N. Upewnij się, że każdy przewód jest solidnie dokręcony.
2. Podłącz przewody ochronne (PE): Wszystkie żółto-zielone przewody ochronne z poszczególnych obwodów należy podłączyć do listwy zaciskowej PE. To kluczowe dla bezpieczeństwa.
3. Połącz listwy: Listwa N i PE powinny być odpowiednio połączone z głównymi przewodami zasilającymi (N i PE) wchodzącymi do rozdzielnicy, zgodnie z układem TN-S.

Rozdzielnica trójfazowa (400V): Dodatkowe wyzwania i kluczowe różnice

Instalacja trójfazowa, często spotykana w domach jednorodzinnych, wprowadza dodatkowe aspekty, które należy wziąć pod uwagę.

Kluczowa zasada: Jak równomiernie obciążyć wszystkie trzy fazy?

W instalacji trójfazowej mamy do czynienia z trzema przewodami fazowymi (L1, L2, L3). Kluczową zasadą jest równomierne rozłożenie obwodów jednofazowych na poszczególne fazy. Dzięki temu unikamy przeciążenia jednej z faz, co mogłoby prowadzić do jej wyłączania, a także zapewniamy stabilną i efektywną pracę całej instalacji. To wymaga przemyślanego projektu.

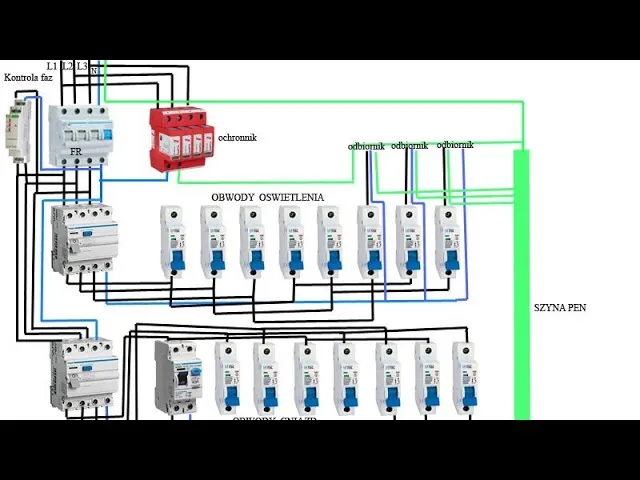

Schemat podłączenia rozdzielnicy trójfazowej: Najważniejsze różnice

W rozdzielnicy trójfazowej zobaczymy trzy przewody fazowe wchodzące do wyłącznika głównego. Często stosuje się 3- lub 4-biegunowe wyłączniki różnicowoprądowe (RCD) oraz wyłączniki nadprądowe (MCB) trójbiegunowe dla obwodów siłowych i jednobiegunowe dla obwodów jednofazowych, podłączanych do różnych faz. Schemat będzie bardziej rozbudowany, ale zasady połączeń pozostają podobne, z uwzględnieniem równomiernego obciążenia faz.

Zabezpieczenia dla urządzeń siłowych: Dobór i montaż

Urządzenia siłowe, takie jak płyty indukcyjne czy niektóre pompy ciepła, zasilane są napięciem 400V i wymagają specjalnych zabezpieczeń. Stosuje się do nich zazwyczaj trójbiegunowe wyłączniki nadprądowe o charakterystyce C (np. C16, C20, C25), które chronią wszystkie trzy fazy jednocześnie. Ich montaż jest analogiczny do jednobiegunowych, ale zajmują więcej miejsca na szynie DIN.

Unikaj tych błędów: Najczęstsze pułapki podczas montażu rozdzielnicy

Nawet doświadczonym elektrykom zdarzają się błędy, dlatego warto poznać te najczęstsze, aby ich uniknąć. Praktyka pokazuje, że to właśnie drobne niedopatrzenia prowadzą do poważnych problemów.

Dlaczego niedokręcone śruby to prosta droga do pożaru?

To jeden z najgroźniejszych i niestety dość częstych błędów. Niedokręcone zaciski śrubowe w rozdzielnicy prowadzą do złego styku, co z kolei powoduje wzrost rezystancji i przegrzewanie się połączenia. Takie przegrzewanie może doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Zawsze upewnij się, że wszystkie zaciski są solidnie dokręcone, ale bez przesady, aby nie uszkodzić przewodów.

Błąd selektywności: Gdy mała awaria wyłącza prąd w całym budynku

Brak selektywności zabezpieczeń to sytuacja, w której w przypadku awarii (np. zwarcia w gniazdku) zamiast zadziałać najbliższe zabezpieczenie (np. "eska" B16 dla danego obwodu), wyłącza się zabezpieczenie główne w rozdzielnicy lub nawet przedlicznikowe. Skutkuje to wyłączeniem zasilania w całym budynku, co jest bardzo irytujące i niepotrzebne. Prawidłowa selektywność wymaga odpowiedniego doboru prądów znamionowych i charakterystyk wyłączników.

Pomylone przewody N i PE: Jak uniknąć ciągłego "wybijania" różnicówki?

Błędne podłączenie przewodów neutralnego (N) i ochronnego (PE), zwłaszcza za wyłącznikiem różnicowoprądowym, to klasyczny błąd prowadzący do jego nieprawidłowego działania. Jeśli przewód N i PE zostaną ze sobą połączone za RCD, nawet niewielki upływ prądu przez PE zostanie zinterpretowany przez "różnicówkę" jako prąd różnicowy, co spowoduje jej ciągłe wyzwalanie. Zawsze upewnij się, że N i PE są oddzielne w całej instalacji za RCD.

Brak opisów na bezpiecznikach: Dlaczego to poważne zaniedbanie?

Wyobraź sobie sytuację: awaria w kuchni, a Ty nie wiesz, który bezpiecznik za co odpowiada. Brak czytelnych i trwałych opisów każdego bezpiecznika w rozdzielnicy to poważne zaniedbanie. Utrudnia to identyfikację obwodów, utrudnia szybkie usunięcie awarii, a także jest niezgodne z dobrymi praktykami i normami. Po zakończeniu montażu zawsze opisuj każdy wyłącznik, wskazując, który obwód zabezpiecza.

Przeczytaj również: Ford Kuga bezpieczniki: Gdzie są i jak je wymienić? Poradnik MK1-MK3

Uruchomienie i testowanie: Jak bezpiecznie sprawdzić nową instalację?

Ostatni etap to uruchomienie i testowanie. To moment prawdy, który pozwoli nam upewnić się, że wszystko działa prawidłowo i bezpiecznie.

Weryfikacja połączeń: Co sprawdzić przed włączeniem napięcia?

Zanim włączysz napięcie, dokładnie sprawdź:

• Czy wszystkie połączenia są solidnie dokręcone.
• Czy nie ma żadnych odsłoniętych przewodów, które mogłyby spowodować zwarcie.
• Czy aparatura jest zamontowana w prawidłowej kolejności.
• Czy wszystkie przewody są podłączone do właściwych zacisków (L do L, N do N, PE do PE).

To moment na ostatnie, szczegółowe oględziny.

Pierwsze uruchomienie: Testowanie wyłącznika różnicowoprądowego

1. Włącz zasilanie główne: Ostrożnie włącz główny wyłącznik w rozdzielnicy.
2. Włącz poszczególne RCD: Stopniowo włączaj wyłączniki różnicowoprądowe.
3. Przetestuj RCD: Po włączeniu każdego RCD, naciśnij przycisk "TEST" znajdujący się na obudowie. Wyłącznik powinien natychmiast zadziałać i odłączyć zasilanie. Jeśli tak się nie stanie, oznacza to, że RCD jest uszkodzony lub podłączony nieprawidłowo i nie zapewnia ochrony.
4. Włącz wyłączniki nadprądowe: Po pomyślnym przetestowaniu RCD, włącz wszystkie wyłączniki nadprądowe.

Kiedy protokół z pomiarów elektrycznych jest obowiązkowy?

W przypadku nowych i modernizowanych instalacji elektrycznych obowiązkowe jest wykonanie profesjonalnych pomiarów elektrycznych przez elektryka z odpowiednimi uprawnieniami (SEP G1 D). Pomiary te obejmują między innymi rezystancję izolacji, impedancję pętli zwarcia, skuteczność działania RCD. Na podstawie tych pomiarów sporządzany jest protokół, który potwierdza bezpieczeństwo i zgodność instalacji z obowiązującymi normami. To dokument, który jest często wymagany przez ubezpieczycieli i jest dowodem na to, że instalacja została wykonana prawidłowo.
