Ten artykuł szczegółowo wyjaśnia, co oznacza symbol B10 na bezpieczniku, jaką maksymalną moc jest w stanie obsłużyć w domowej instalacji elektrycznej oraz w jakich sytuacjach zadziała. Poznaj praktyczne informacje, które pomogą Ci zrozumieć bezpieczeństwo Twojego domu i uniknąć niepotrzebnych problemów z elektryką.
Bezpiecznik B10 co oznacza 10A i 2300W dla Twojej instalacji domowej?
- Bezpiecznik B10 ma prąd znamionowy 10 Amperów (A), co jest jego podstawową wartością pracy ciągłej.
- W standardowej instalacji 230V, obwód zabezpieczony B10 może obsłużyć moc ciągłą do około 2300 Watów (W).
- Litera "B" oznacza charakterystykę czasowo-prądową, idealną do obwodów oświetleniowych i gniazd wtykowych ogólnego przeznaczenia w domach.
- Przy przeciążeniu (powyżej 10A) bezpiecznik zadziała z opóźnieniem, zależnym od wielkości przeciążenia.
- Przy zwarciu (prąd 30-50A) bezpiecznik B10 zadziała natychmiastowo, w czasie poniżej 0,1 sekundy.
- Jest standardem dla obwodów oświetleniowych i gniazd, do których podłączane są urządzenia o małej mocy.

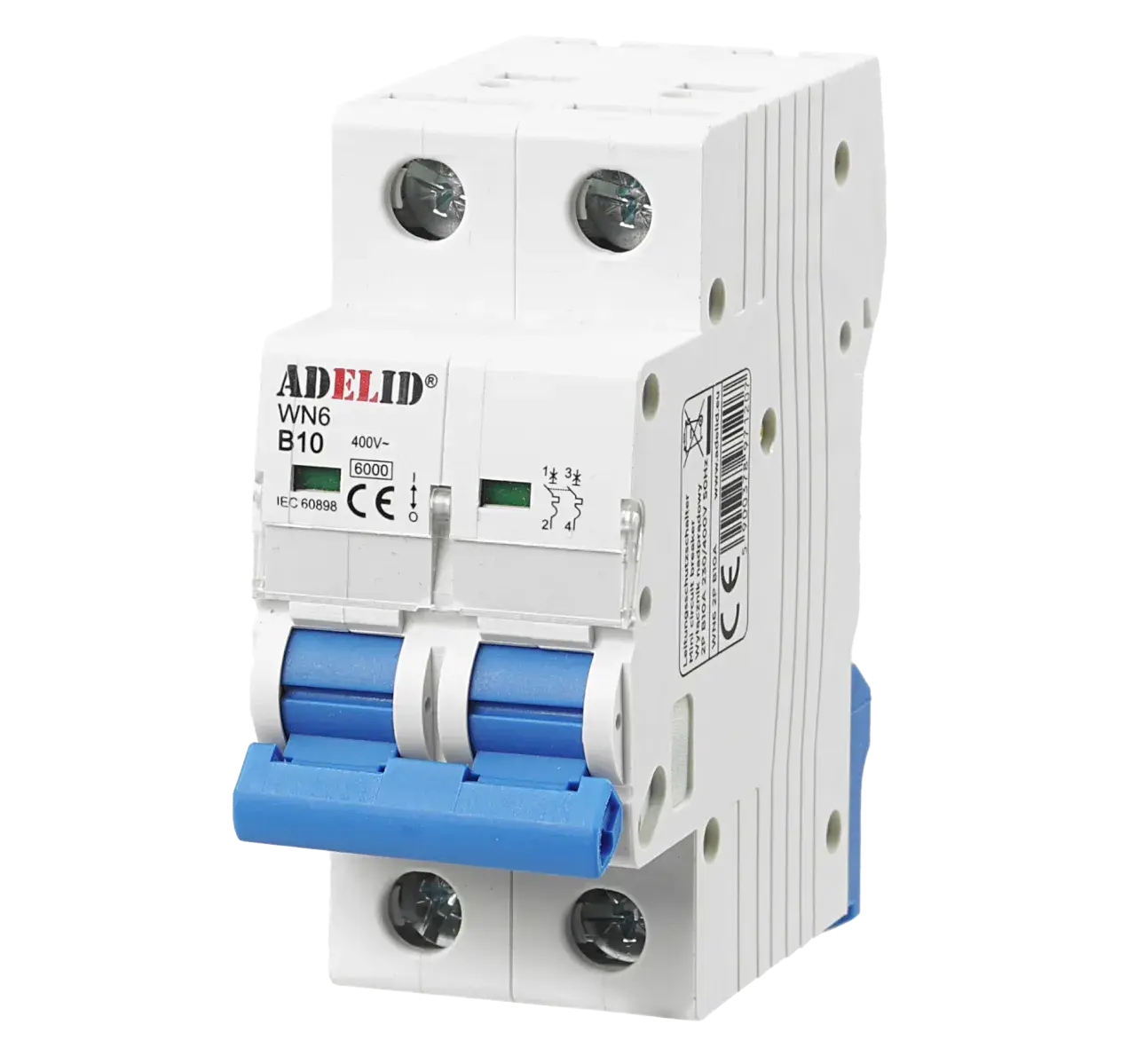

Co oznacza symbol B10 na bezpieczniku?
Kiedy patrzysz na bezpiecznik w swojej rozdzielnicy, widzisz na nim różne oznaczenia. Symbol "B10" jest jednym z najczęściej spotykanych w domowych instalacjach elektrycznych. Rozszyfrowanie go jest kluczowe do zrozumienia, jak działa Twoja instalacja i jakie obciążenie może bezpiecznie wytrzymać.
Liczba "10" w symbolu B10 oznacza prąd znamionowy, wyrażony w Amperach (A). Jest to maksymalny prąd, jaki bezpiecznik może przewodzić w sposób ciągły, bez zadziałania. Innymi słowy, obwód zabezpieczony bezpiecznikiem B10 jest zaprojektowany do bezpiecznej pracy z prądem nieprzekraczającym 10 Amperów. Przekroczenie tej wartości uruchamia mechanizmy zabezpieczające, które mają chronić Twoją instalację przed uszkodzeniem. Litera "B" odnosi się do charakterystyki czasowo-prądowej bezpiecznika. To bardzo ważny parametr, który określa, jak szybko bezpiecznik zadziała w zależności od wielkości prądu przeciążeniowego lub zwarciowego. Charakterystyka "B" jest nazywana "szybką" i jest najczęściej stosowana w domach i mieszkaniach. Jest idealna do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia, gdzie nie spodziewamy się dużych prądów rozruchowych.Prąd znamionowy 10A: fundament bezpieczeństwa Twojej instalacji
Jak wspomniałem, prąd znamionowy 10A to absolutna podstawa działania bezpiecznika B10. Jest to jego nominalna wytrzymałość w pracy ciągłej. Oznacza to, że jeśli prąd płynący przez obwód nie przekracza 10 Amperów, bezpiecznik powinien pracować stabilnie, bez żadnych zakłóceń. To jest ta magiczna granica, powyżej której bezpiecznik zaczyna reagować, chroniąc Twoje przewody i urządzenia przed przegrzaniem czy uszkodzeniem. Zawsze podkreślam moim klientom, że zrozumienie tej wartości to pierwszy krok do bezpiecznego użytkowania elektryczności w domu.
Ile mocy wytrzyma bezpiecznik B10? Obliczenia dla Twojego domu
Prąd znamionowy to jedno, ale nas, jako użytkowników, bardziej interesuje zazwyczaj moc, czyli ile urządzeń możemy podłączyć. Na szczęście, przeliczenie prądu na moc jest bardzo proste. W Polsce standardowe napięcie w sieci domowej wynosi 230 woltów (V). Aby obliczyć maksymalną moc (P) w Watach (W), jaką może obsłużyć obwód z bezpiecznikiem B10, wystarczy zastosować prosty wzór: P = U * I, gdzie U to napięcie, a I to prąd. W naszym przypadku będzie to: 230V * 10A = 2300W. Oznacza to, że obwód zabezpieczony bezpiecznikiem B10 może bezpiecznie obsłużyć urządzenia o łącznej mocy do 2300 Watów.
Maksymalne obciążenie ciągłe: Ile to 2300W w praktyce?
Wartość 2300W to maksymalna moc, jaką obwód z bezpiecznikiem B10 może bezpiecznie obsłużyć w trybie ciągłym. Co to oznacza w praktyce dla Ciebie, jako użytkownika domowego? To, że możesz podłączyć do gniazdka na tym obwodzie urządzenia, których suma mocy nie przekroczy tej wartości. Jeśli podłączysz na przykład czajnik elektryczny o mocy 2000W, to do tego samego gniazdka lub innych gniazdek na tym samym obwodzie, możesz już podłączyć niewiele więcej może małą lampkę LED czy ładowarkę do telefonu. Przekroczenie tej granicy może spowodować zadziałanie bezpiecznika, co jest jego naturalną funkcją ochronną.
Tabela urządzeń: Co możesz bez obaw podłączyć do gniazdka na obwodzie B10?
Aby ułatwić zrozumienie, co oznacza 2300W w praktyce, przygotowałem listę typowych urządzeń domowych i ich orientacyjnej mocy. Pamiętaj, że są to wartości przybliżone i zawsze warto sprawdzić tabliczkę znamionową konkretnego urządzenia. Obwód B10 jest idealny dla urządzeń o małej mocy lub tych, które nie generują dużych prądów rozruchowych.
| Typ urządzenia | Orientacyjna moc |
|---|---|
| Telewizor LED | 50-200 W |
| Laptop/Komputer stacjonarny | 50-300 W |
| Ładowarka do telefonu | 5-20 W |
| Oświetlenie LED (kilka żarówek) | 20-100 W |
| Radio/System audio | 20-100 W |
| Wentylator pokojowy | 30-70 W |
| Konsola do gier | 80-250 W |
| Drukarka biurkowa | 10-50 W (w spoczynku), 100-300 W (podczas pracy) |
Przeciążenie i zwarcie: jak bezpiecznik B10 ratuje instalację
Bezpiecznik B10 ma dwie główne funkcje ochronne: zabezpieczenie przed przeciążeniem i przed zwarciem. Przy przeciążeniu, czyli gdy prąd w obwodzie przekroczy 10 Amperów, ale nie jest to nagły, gwałtowny wzrost, zadziała człon termiczny bezpiecznika. Jest to bimetaliczny element, który nagrzewa się pod wpływem przepływającego prądu. Im większe przeciążenie, tym szybciej bimetal się wygina i rozłącza obwód. Ważne jest, że bezpiecznik nie zadziała natychmiast po przekroczeniu 10A. Przy niewielkim przeciążeniu, np. 11,3A (czyli 1,13 razy prąd znamionowy), bezpiecznik może zadziałać nawet po godzinie. Jeśli prąd wzrośnie do 14,5A (1,45 razy prąd znamionowy), czas zadziałania skróci się do mniej niż godziny. To opóźnienie jest celowe pozwala na krótkotrwałe, bezpieczne przeciążenia, które nie stanowią zagrożenia dla instalacji.Błyskawiczna reakcja: Jak działa zabezpieczenie zwarciowe (3 do 5 x In)?
Zupełnie inaczej bezpiecznik B10 reaguje na zwarcie. W takiej sytuacji prąd w obwodzie gwałtownie wzrasta do bardzo wysokich wartości. Tutaj wkracza do akcji człon elektromagnetyczny bezpiecznika. Jest to cewka, która w momencie nagłego, dużego wzrostu prądu generuje silne pole magnetyczne, które błyskawicznie (w czasie poniżej 0,1 sekundy) rozłącza obwód. Dla charakterystyki "B", natychmiastowe zadziałanie zwarciowe następuje, gdy prąd osiągnie wartość od 3 do 5 razy większą od prądu znamionowego. Dla bezpiecznika B10 oznacza to, że zadziała on błyskawicznie przy prądzie w zakresie 30-50 Amperów. To jest kluczowe dla ochrony przed uszkodzeniem urządzeń i, co najważniejsze, przed pożarem.
Zrozumieć charakterystykę "B": Dlaczego jest idealna do oświetlenia i drobnego AGD?
Charakterystyka "B" jest tak często wybierana do domowych instalacji właśnie ze względu na jej zbalansowane działanie. Jest wystarczająco tolerancyjna na krótkotrwałe, niewielkie przeciążenia, które mogą wystąpić na przykład przy włączeniu kilku urządzeń jednocześnie, ale jednocześnie reaguje niezwykle szybko na groźne zwarcia. To sprawia, że jest idealna do obwodów oświetleniowych, gdzie nie ma dużych prądów rozruchowych, oraz do gniazd ogólnego przeznaczenia, do których podłączamy sprzęt RTV, komputery czy ładowarki. Moim zdaniem, to optymalne rozwiązanie dla większości typowych zastosowań w domu, zapewniające wysoki poziom bezpieczeństwa.
Gdzie najczęściej spotkasz bezpiecznik B10 w domu?

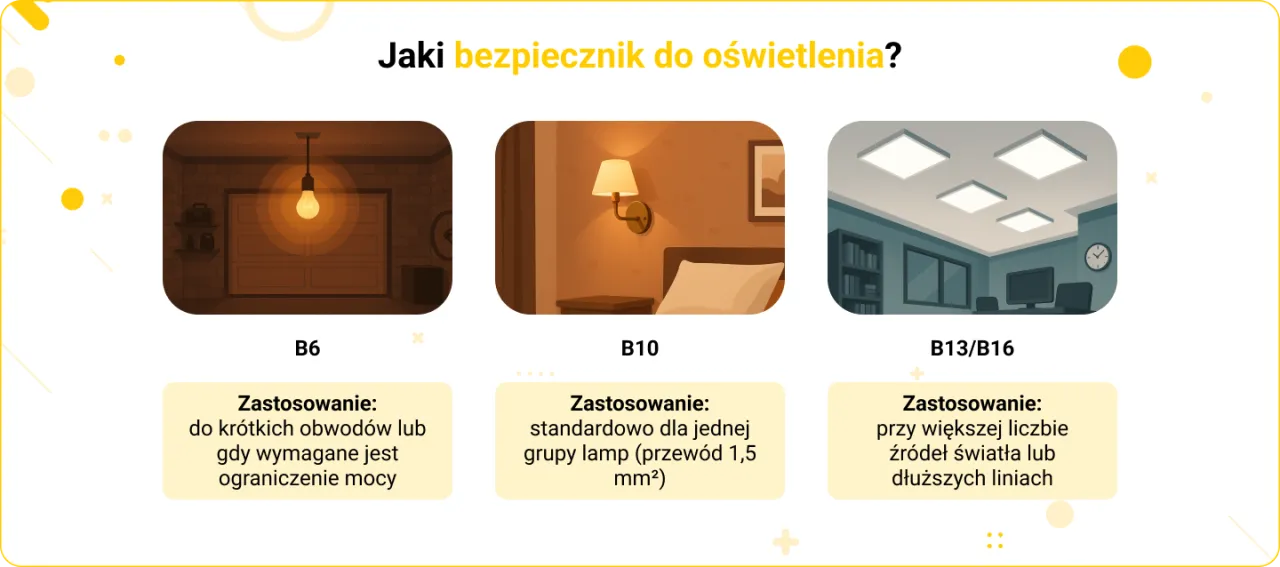

W typowej instalacji domowej bezpiecznik B10 jest niemalże standardem dla obwodów oświetleniowych. Wynika to z faktu, że oświetlenie, zwłaszcza nowoczesne LED-owe, pobiera stosunkowo niewielką moc. Zazwyczaj do takich obwodów stosuje się przewody o przekroju 1,5 mm², które są doskonale zabezpieczone przez bezpiecznik B10. Jest to jego najbezpieczniejsze i najczęściej spotykane zastosowanie, gwarantujące stabilną i bezpieczną pracę instalacji.
Gniazdka w pokojach: Kiedy B10 wystarczy, a kiedy będzie "wybijać"?
Bezpiecznik B10 może być również stosowany do zabezpieczania obwodów gniazd wtykowych w pokojach, ale z pewnymi ograniczeniami. Wystarczy on w zupełności, gdy do gniazdek podłączane są urządzenia o małej mocy, takie jak sprzęt RTV, komputery, ładowarki do telefonów czy lampki biurkowe. Problemy zaczynają się, gdy na takim obwodzie próbujemy podłączyć urządzenia o większej mocy. Typowy czajnik elektryczny ma moc około 2000-2200W, a odkurzacz często przekracza 1500W. Podłączenie ich do obwodu B10, zwłaszcza gdy inne urządzenia już pracują, niemal na pewno spowoduje "wybicie" bezpiecznika. W mojej praktyce często spotykam się z takimi sytuacjami, które są frustrujące dla użytkowników, ale dla mnie jako elektryka są sygnałem, że bezpiecznik prawidłowo spełnił swoją rolę ochronną.
Dlaczego do kuchni i łazienki stosuje się mocniejsze zabezpieczenia (np. B16)?
Z tego właśnie powodu, o którym wspomniałem przed chwilą, w kuchniach i łazienkach niemal zawsze stosuje się mocniejsze zabezpieczenia, najczęściej bezpieczniki B16. W tych pomieszczeniach używamy urządzeń o znacznie większej mocy, takich jak czajniki elektryczne, ekspresy do kawy, suszarki do włosów, pralki czy zmywarki. Bezpiecznik B16 ma prąd znamionowy 16A, co pozwala na obciążenie obwodu mocą do około 3680 Watów (230V * 16A). Jest to wartość znacznie wyższa niż 2300W dla B10 i pozwala na swobodne korzystanie z kilku energochłonnych urządzeń jednocześnie, bez obaw o częste wyłączanie zasilania.
Najczęstsze problemy: Kiedy bezpiecznik B10 zadziała niespodziewanie?
Pułapka prądów rozruchowych: Problem z komputerem, odkurzaczem lub wieloma urządzeniami naraz
Jednym z najczęstszych powodów "niespodziewanego" zadziałania bezpiecznika B10 są prądy rozruchowe. Wiele nowoczesnych urządzeń, takich jak komputery, telewizory, a nawet niektóre ładowarki, zawiera zasilacze impulsowe, które w momencie włączenia pobierają bardzo duży, choć krótkotrwały, prąd. Podobnie silniki elektryczne w odkurzaczach czy elektronarzędziach generują znaczne prądy rozruchowe. Mimo że moc znamionowa takiego urządzenia może być niska (np. komputer 200W), to w ułamku sekundy po włączeniu prąd może skoczyć do wartości, która przekroczy próg zadziałania zwarciowego bezpiecznika B10 (30-50A). To powoduje, że bezpiecznik "wybija", mimo iż wydaje się, że nie ma przeciążenia. W takich sytuacjach, jeśli problem jest nagminny i dotyczy konkretnego obwodu, można rozważyć zastosowanie bezpiecznika o charakterystyce C (np. C10), który jest bardziej tolerancyjny na chwilowe prądy rozruchowe, ale zawsze po konsultacji z elektrykiem.
Czy "wzmocnienie" bezpiecznika na B16 to dobry pomysł? Potencjalne zagrożenia
Absolutnie odradzam samodzielne "wzmacnianie" bezpiecznika, czyli wymianę bezpiecznika B10 na B16 (lub mocniejszy) bez konsultacji z wykwalifikowanym elektrykiem. To jest jeden z najpoważniejszych błędów, jakie można popełnić w instalacji elektrycznej. Bezpiecznik jest dobrany do przekroju przewodów w ścianach. Jeśli obwód jest zabezpieczony B10, oznacza to, że przewody (najczęściej 1,5 mm²) są przystosowane do prądu 10A. Wymiana na B16 sprawi, że przewody będą mogły być obciążone prądem 16A, co może doprowadzić do ich przegrzania, uszkodzenia izolacji, a w konsekwencji do zwarcia i pożaru. Bezpiecznik ma chronić instalację, a nie pozwalać na podłączanie do niej zbyt wielu urządzeń. Zawsze należy pamiętać, że bezpieczeństwo jest najważniejsze, a wszelkie modyfikacje instalacji powinny być przeprowadzane przez profesjonalistę.
Jak dobrać przekrój przewodu do bezpiecznika B10, aby instalacja była w 100% bezpieczna?

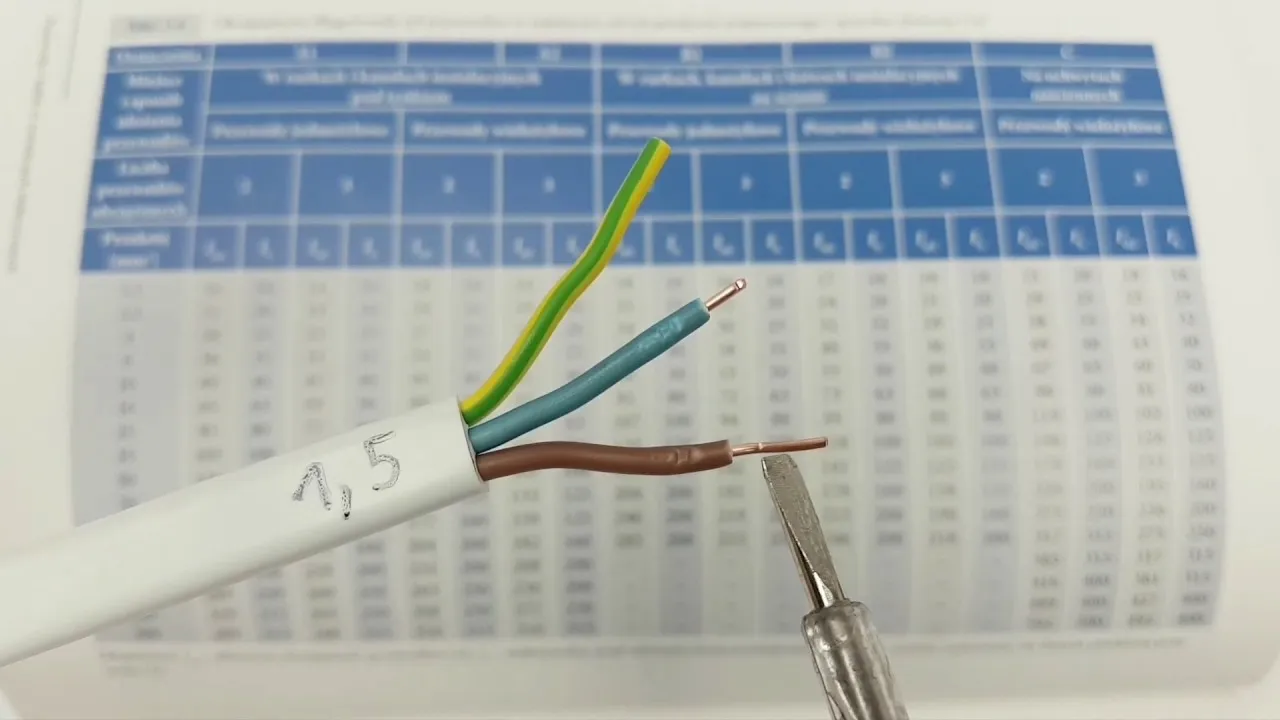

Prawidłowy dobór przekroju przewodu do bezpiecznika jest fundamentalny dla bezpieczeństwa całej instalacji. Dla bezpiecznika B10 standardowo stosuje się przewody miedziane o przekroju 1,5 mm². Taki przekrój jest w pełni wystarczający do bezpiecznego przewodzenia prądu do 10A (a nawet nieco więcej, w zależności od sposobu ułożenia i temperatury otoczenia) i zapewnia, że w przypadku przeciążenia to bezpiecznik zadziała, zanim przewody ulegną przegrzaniu. To właśnie ta synergia między bezpiecznikiem a przewodem gwarantuje, że instalacja jest w 100% bezpieczna i chroni Twój dom przed awariami i zagrożeniami pożarowymi.
Bezpiecznik B10 w nowoczesnych instalacjach: fotowoltaika i pompy ciepła
Rola B10 w rozdzielnicy zasilanej z instalacji fotowoltaicznej
W dobie rosnącej popularności odnawialnych źródeł energii, warto wspomnieć o roli bezpieczników B10 w nowoczesnych instalacjach. W systemach fotowoltaicznych, choć główne obwody mocy (np. te prowadzące od inwertera do rozdzielnicy głównej) są zazwyczaj zabezpieczane mocniejszymi bezpiecznikami (np. B20, B25), bezpieczniki B10 nadal znajdują swoje zastosowanie. Mogą one chronić obwody pomocnicze, takie jak obwody zasilające system monitoringu instalacji, sterowanie inwerterem, czy mniej obciążone obwody AC po stronie wyjściowej inwertera, które nie przenoszą pełnej mocy generowanej przez panele. Ich rola jest tu równie ważna, choć często mniej spektakularna.
Przeczytaj również: Bezpiecznik B czy C? Wybierz dobrze i chroń dom przed awarią!
Zabezpieczenie obwodów sterowania i automatyki w nowoczesnych systemach grzewczych
Podobnie w nowoczesnych systemach grzewczych, takich jak pompy ciepła czy zaawansowane kotły gazowe, bezpieczniki B10 odgrywają istotną rolę w zabezpieczaniu obwodów sterowania i automatyki. Główne obwody zasilające sprężarkę pompy ciepła czy grzałki elektryczne będą zabezpieczone znacznie mocniejszymi bezpiecznikami. Jednakże, układy elektroniczne, czujniki, zawory trójdrogowe, pompy obiegowe o małej mocy czy panele sterujące, które są integralną częścią tych systemów, często są chronione właśnie przez bezpieczniki B10. Zapewnia to precyzyjne i szybkie odłączenie zasilania w przypadku awarii w tych wrażliwych, niskoprądowych sekcjach, chroniąc drogie komponenty automatyki przed uszkodzeniem.
