Zrozumienie, ile mocy może obsłużyć bezpiecznik B16, to podstawa bezpieczeństwa i efektywności każdej domowej instalacji elektrycznej. Właściwy dobór zabezpieczeń chroni nie tylko sprzęt, ale przede wszystkim domowników przed niebezpiecznymi przeciążeniami czy zwarciami. Jako osoba, która na co dzień zajmuje się tematyką elektryki, wiem, jak ważne jest, aby te techniczne aspekty były przedstawione w sposób jasny i zrozumiały. Przyjrzyjmy się zatem konkretnym liczbom i praktycznym wskazówkom, które pomogą Ci świadomie zarządzać energią w Twoim domu.
- W instalacji jednofazowej (230V) bezpiecznik B16 teoretycznie obsłuży 3,68 kW, a bezpieczne ciągłe obciążenie to około 2,94 kW.
- W instalacji trójfazowej (400V) bezpiecznik B16 pozwala na podłączenie urządzeń o mocy do około 11 kW.
- Charakterystyka "B" oznacza, że wyłącznik jest przeznaczony do zabezpieczania typowych obwodów domowych (oświetlenie, gniazda) przed przeciążeniami i zwarciami.
- Zaleca się stosowanie zasady 80% obciążenia znamionowego, aby zapewnić długowieczność instalacji i bezpieczeństwo.
- Obwody zabezpieczone B16 wymagają przewodów miedzianych o przekroju minimum 2,5 mm² dla gniazd.
- B16 w instalacjach trójfazowych często chroni urządzenia takie jak płyty indukcyjne czy przepływowe podgrzewacze wody.

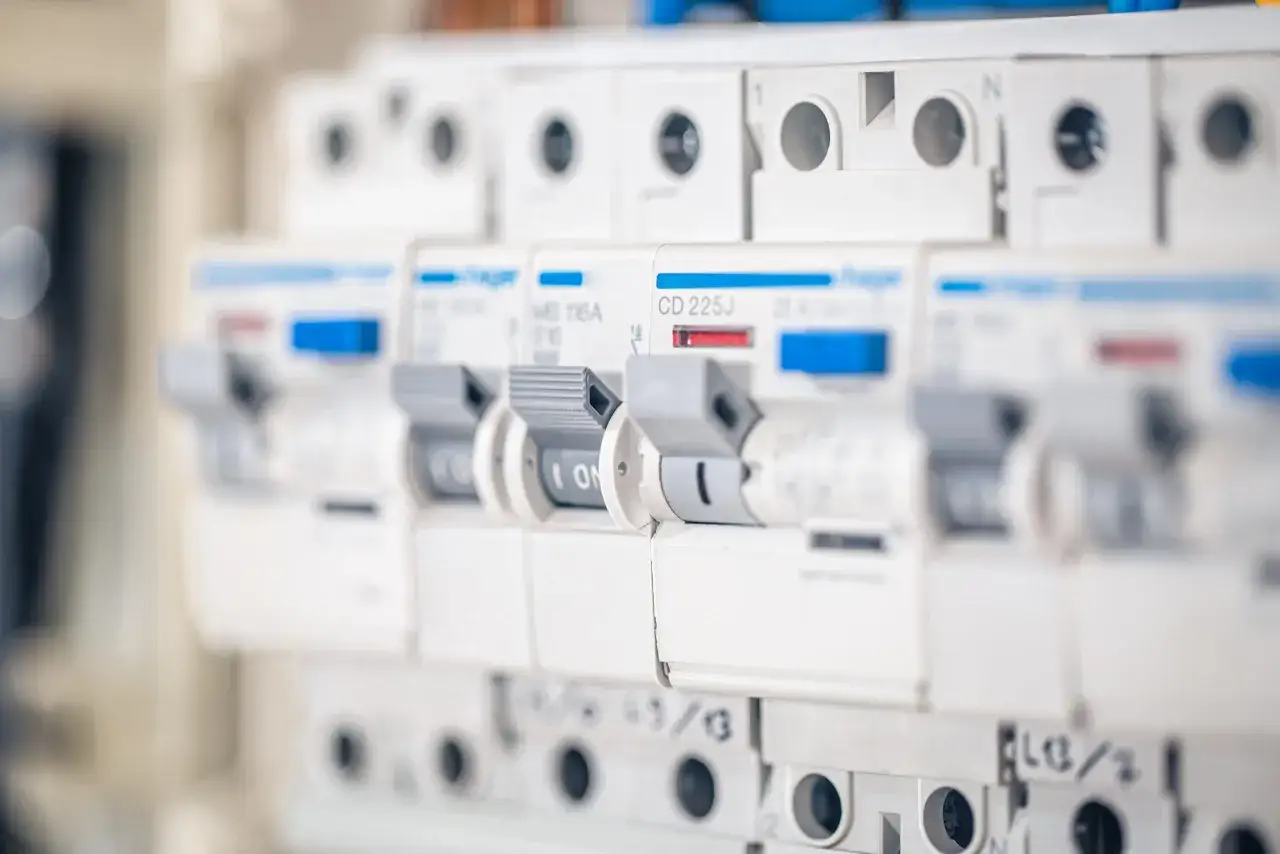

Maksymalna moc bezpiecznika B16: Konkretne liczby i bezpieczne obciążenie
Zrozumienie konkretnych wartości mocy, jaką może obsłużyć bezpiecznik B16, jest absolutnym fundamentem bezpiecznego i efektywnego zarządzania domową instalacją elektryczną. Bez tej wiedzy łatwo o przeciążenia, które mogą prowadzić do niebezpiecznych sytuacji, a w najlepszym wypadku do frustrującego "wybijania" korków. Przyjrzyjmy się więc, co dokładnie oznaczają te liczby.
Instalacja jednofazowa (230V): Ile to jest 3,68 kW w praktyce?
W typowej instalacji jednofazowej, którą znajdziemy w większości mieszkań i domów, bezpiecznik B16 jest w stanie obsłużyć maksymalną moc wynoszącą 3,68 kW (3680 W). Wynika to z prostego wzoru: Moc (P) = Napięcie (U) × Prąd (I), czyli 230V × 16A = 3680W. Co to oznacza w praktyce? Taka moc pozwala na zasilanie większości standardowych urządzeń domowych, takich jak pralka, zmywarka czy czajnik elektryczny, ale musimy pamiętać o ich łącznym poborze mocy. Podłączenie kilku "prądożernych" sprzętów do jednego obwodu może szybko przekroczyć tę granicę.
Instalacja trójfazowa (400V): Kiedy potrzebujesz mocy aż 11 kW?
W przypadku instalacji trójfazowej, często nazywanej "siłą", bezpiecznik B16 oferuje znacznie większe możliwości. Maksymalna moc, jaką może obsłużyć, to około 11 kW (11084 W). Oblicza się to ze wzoru: Moc (P) = Napięcie (U) × Prąd (I) × √3, czyli 400V × 16A × 1,732 ≈ 11084W. Taka moc jest niezbędna do zasilania urządzeń o dużym zapotrzebowaniu na energię, które często spotykamy w nowoczesnych domach. Mówię tu przede wszystkim o płytach indukcyjnych, przepływowych podgrzewaczach wody, a także niektórych rodzajach pieców elektrycznych czy pomp ciepła. Bezpiecznik B16 w instalacji trójfazowej to często klucz do komfortowego korzystania z tych sprzętów.
Teoria vs. praktyka: Zasada 80%, czyli jak nie przeciążać instalacji dla jej długowieczności
Chociaż teoretyczne wartości mocy dla bezpiecznika B16 są jasno określone, w praktyce zawsze zalecam stosowanie tzw. zasady 80%. Oznacza ona, że ciągłe obciążenie obwodu nie powinno przekraczać 80% wartości znamionowej bezpiecznika. Dla instalacji jednofazowej z bezpiecznikiem B16 daje to bezpieczną moc na poziomie około 2,94 kW (230V × 16A × 0,8 = 2944W). Dlaczego to takie ważne? Stosowanie tej zasady zapobiega przegrzewaniu się przewodów i samego bezpiecznika, co znacząco wydłuża żywotność całej instalacji i minimalizuje ryzyko awarii. Pamiętajmy, że bezpiecznik ma nas chronić, ale jego częste zadziałania świadczą o tym, że coś w naszej instalacji jest nie tak, jak powinno.
Co bezpiecznie podłączysz do obwodu z bezpiecznikiem B16?
Znajomość mocy poszczególnych urządzeń to klucz do świadomego i bezpiecznego korzystania z instalacji elektrycznej zabezpieczonej bezpiecznikiem B16. Pozwala to uniknąć nieprzyjemnych niespodzianek w postaci nagłego braku prądu.
Typowe urządzenia AGD i RTV: Praktyczna lista mocy
Aby ułatwić Ci orientację, przygotowałem listę typowych urządzeń domowych wraz z ich orientacyjną mocą. Pamiętaj, że są to wartości przybliżone i mogą się różnić w zależności od modelu i producenta:
- Pralka: ok. 2 kW
- Zmywarka: ok. 1.5-2.2 kW
- Czajnik elektryczny: ok. 1.8-2.2 kW
- Piekarnik elektryczny: ok. 2-3 kW (w zależności od funkcji, niektóre modele mogą być zasilane trójfazowo)
- Mikrofalówka: ok. 0.8-1.5 kW
- Odkurzacz: ok. 0.8-2 kW
- Suszarka do włosów: ok. 1.5-2.2 kW
- Żelazko: ok. 1.5-2.5 kW
- Telewizor: ok. 0.05-0.2 kW
- Komputer stacjonarny: ok. 0.2-0.5 kW
Przykładowe scenariusze obciążenia: Czy pralka, zmywarka i czajnik to już za dużo?
Wyobraźmy sobie typową sytuację: w kuchni działa zmywarka (ok. 2 kW), w łazience pralka (ok. 2 kW), a Ty właśnie włączasz czajnik elektryczny (ok. 2 kW). Łączny pobór mocy wynosi już około 6 kW. Jeśli wszystkie te urządzenia są podłączone do jednego obwodu zabezpieczonego bezpiecznikiem B16 w instalacji jednofazowej (maksymalne bezpieczne obciążenie ok. 2,94 kW), to niemal pewne jest, że bezpiecznik "wybije". To klasyczny przykład przeciążenia. Z kolei w instalacji trójfazowej, gdzie B16 może obsłużyć do 11 kW, spokojnie podłączysz płytę indukcyjną (7 kW) i jednocześnie użyjesz piekarnika (3 kW) bez obaw o przeciążenie. Kluczem jest rozłożenie obciążenia na różne obwody i świadome zarządzanie włączanymi urządzeniami.

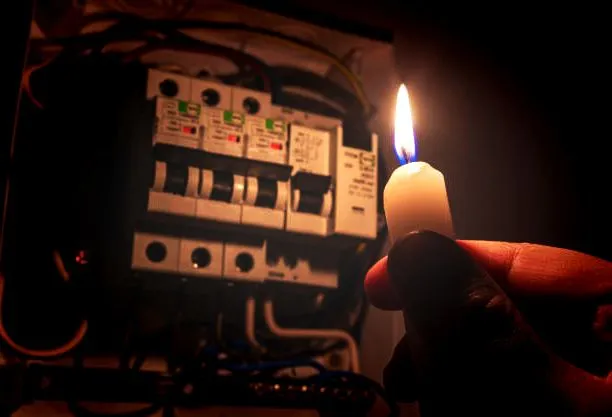

Sygnały ostrzegawcze: Kiedy Twoja instalacja mówi "dość"?
Twoja instalacja elektryczna potrafi wysyłać sygnały, że coś jest nie tak. Najbardziej oczywistym jest częste "wybijanie" bezpiecznika B16. To znak, że obwód jest regularnie przeciążany. Inne sygnały to: migoczące światła, nagrzewające się gniazdka lub wtyczki, a nawet zapach spalenizny. Nigdy nie ignoruj tych objawów! Mogą one świadczyć o poważnych problemach z instalacją, które wymagają natychmiastowej interwencji elektryka.
Charakterystyka "B": Idealna dla Twojego mieszkania
Charakterystyka "B" bezpiecznika B16 jest kluczowym elementem, który decyduje o jego szerokim zastosowaniu w domowych instalacjach. Zrozumienie, co oznacza ta litera, pomoże Ci docenić, dlaczego ten typ wyłącznika jest tak często wybierany do ochrony Twojego mieszkania.
Czym jest charakterystyka czasowo-prądowa i co oznacza litera "B"?
Charakterystyka czasowo-prądowa wyłącznika nadprądowego określa, jak szybko i przy jakim prądzie zadziała zabezpieczenie w przypadku przeciążenia lub zwarcia. Litera "B" w oznaczeniu B16 oznacza, że jest to wyłącznik przeznaczony do zabezpieczania typowych obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych. Jego główną cechą jest to, że część zwarciowa (szybka) zadziała, gdy prąd zwarciowy osiągnie wartość od 3 do 5 krotności prądu znamionowego (In). Oznacza to, że bezpiecznik B16 jest wystarczająco czuły, aby szybko zareagować na typowe zwarcia w sprzęcie domowym, jednocześnie nie wyłączając się przy krótkotrwałych, niewielkich prądach rozruchowych, które towarzyszą włączaniu wielu urządzeń.
Różnice między B16 a C16: Kiedy nie należy ich stosować zamiennie?
Często spotykam się z pytaniem, czym różni się B16 od C16. Kluczowa różnica leży w charakterystyce zwarciowej. O ile B16 zadziała przy 3-5 krotności prądu znamionowego, o tyle C16 wymaga prądu zwarciowego od 5 do 10 krotności In, aby zadziałać. Oznacza to, że C16 jest mniej czuły na zwarcia. Wyłączniki z charakterystyką "C" są przeznaczone do zabezpieczania obwodów, w których występują urządzenia z większymi prądami rozruchowymi, np. silniki elektryczne, transformatory czy niektóre rodzaje oświetlenia. Stosowanie C16 w obwodach, gdzie wystarczyłoby B16, może opóźnić zadziałanie zabezpieczenia w przypadku zwarcia, co w skrajnych przypadkach może być niebezpieczne. Z tego powodu nie należy ich stosować zamiennie bez konsultacji z elektrykiem.
Jak charakterystyka "B" chroni sprzęt domowy przed uszkodzeniem?
Charakterystyka "B" bezpiecznika B16 jest idealna dla sprzętu domowego, ponieważ zapewnia optymalną równowagę między szybkim zadziałaniem a odpornością na chwilowe skoki prądu. Dzięki temu, w przypadku przeciążenia (gdy prąd przekroczy 16A przez dłuższy czas) lub zwarcia (gdy prąd gwałtownie wzrośnie do 3-5 razy 16A), bezpiecznik natychmiast odetnie zasilanie. To skutecznie chroni urządzenia przed uszkodzeniami spowodowanymi nadmiernym prądem, a także zapobiega przegrzewaniu się przewodów, co jest kluczowe dla bezpieczeństwa pożarowego. Jest to więc idealne zabezpieczenie dla większości urządzeń, które nie generują dużych prądów rozruchowych.
Bezpiecznik B16 w instalacji trójfazowej: Zasilanie "siły"
W nowoczesnych domach, gdzie coraz częściej pojawiają się urządzenia o dużym zapotrzebowaniu na energię, bezpiecznik B16 w instalacji trójfazowej odgrywa kluczową rolę. To on pozwala na bezpieczne i efektywne zasilanie "siły", czyli sprzętów, które w instalacji jednofazowej po prostu by nie zadziałały lub przeciążyłyby obwód.
Jak bezpiecznie zasilić płytę indukcyjną o mocy 7-11 kW?
Płyty indukcyjne to jedne z najbardziej "prądożernych" urządzeń w kuchni, często o mocy od 7 do nawet 11 kW. Właśnie dlatego do ich zasilania niemal zawsze stosuje się instalację trójfazową. Bezpiecznik B16 w takiej konfiguracji jest idealnym rozwiązaniem. Dzięki możliwości obsłużenia do 11 kW, pozwala na pełne wykorzystanie potencjału płyty indukcyjnej bez obaw o przeciążenie. Kluczowe jest jednak, aby instalacja była wykonana prawidłowo, z odpowiednim przekrojem przewodów (zazwyczaj 5x2,5 mm² lub 5x4 mm² w zależności od mocy płyty i długości obwodu) i przez wykwalifikowanego elektryka. Pamiętaj, że samodzielne podłączanie tak potężnych urządzeń jest ryzykowne.
Przepływowe podgrzewacze wody i inne "prądożerne" urządzenia
Oprócz płyt indukcyjnych, istnieje wiele innych urządzeń, które wymagają zasilania trójfazowego i są często zabezpieczane bezpiecznikiem B16. Przykładem są przepływowe podgrzewacze wody, które potrafią pobierać ogromne ilości mocy (nawet 18-24 kW), ale w mniejszych wersjach, np. do 11 kW, mogą być zabezpieczone B16. Inne "prądożerne" sprzęty to niektóre piece elektryczne, sauny czy nawet ładowarki do samochodów elektrycznych (w zależności od ich mocy). W każdym z tych przypadków bezpiecznik B16 zapewnia niezbędną ochronę przed przeciążeniami i zwarciami, gwarantując bezpieczną pracę urządzeń.
Kluczowe zasady bezpieczeństwa przy dużych obciążeniach
Obsługa urządzeń o dużych obciążeniach wymaga szczególnej uwagi i przestrzegania zasad bezpieczeństwa. Oto najważniejsze z nich:- Odpowiedni przekrój przewodów: Dla obwodów gniazdowych zabezpieczonych B16, przewody miedziane muszą mieć przekrój minimum 2,5 mm². Dla obwodów oświetleniowych, jeśli są zabezpieczone B16 (choć częściej B10), wystarczy 1,5 mm². Nigdy nie oszczędzaj na przewodach zbyt cienkie kable to prosta droga do przegrzewania i pożaru.
- Profesjonalna instalacja: Zawsze zlecaj instalację i podłączanie urządzeń o dużej mocy wykwalifikowanemu elektrykowi. Tylko on może zagwarantować, że wszystko zostanie wykonane zgodnie z obowiązującymi normami i sztuką.
- Regularne przeglądy: Co kilka lat warto zlecić przegląd instalacji elektrycznej. Elektryk sprawdzi stan przewodów, zabezpieczeń i połączeń, co może zapobiec wielu problemom.
- Nie przeciążaj obwodów: Mimo że bezpiecznik B16 w instalacji trójfazowej ma dużą moc, zawsze stosuj zasadę 80% ciągłego obciążenia. Unikaj jednoczesnego włączania wszystkich urządzeń na pełną moc, jeśli nie jest to absolutnie konieczne.
Najczęstsze błędy i problemy z bezpiecznikiem B16: Jak ich unikać?
Nawet najlepiej zaprojektowana instalacja może sprawiać problemy, jeśli nie jest prawidłowo użytkowana. Zrozumienie najczęstszych przyczyn awarii bezpiecznika B16 pomoże Ci ich unikać i zapewnić długie, bezproblemowe działanie Twojej instalacji elektrycznej.
Dlaczego bezpiecznik "wybija"? Diagnoza najczęstszych przyczyn
Kiedy bezpiecznik B16 "wybija", czyli wyłącza się, jest to sygnał, że zadziałał zgodnie ze swoim przeznaczeniem, chroniąc instalację. Najczęstsze przyczyny to:
- Przeciążenie obwodu: To zdecydowanie najczęstsza przyczyna. Podłączenie zbyt wielu urządzeń o dużej mocy do jednego obwodu jednocześnie (np. czajnik, piekarnik i pralka na jednym gnieździe lub obwodzie) spowoduje przekroczenie dopuszczalnego prądu 16A, a w konsekwencji zadziałanie bezpiecznika.
- Zwarcie: Zwarcie to bezpośredni kontakt przewodu fazowego z neutralnym lub uziemiającym, zazwyczaj spowodowany uszkodzeniem izolacji kabla lub usterką urządzenia. W przypadku zwarcia prąd gwałtownie rośnie, a bezpiecznik B16 z charakterystyką "B" zadziała bardzo szybko, aby odciąć zasilanie i zapobiec poważniejszym uszkodzeniom.
- Usterka urządzenia: Czasami problemem nie jest sama instalacja, lecz wadliwe urządzenie, które pobiera zbyt duży prąd lub ma wewnętrzne zwarcie. W takiej sytuacji bezpiecznik również zadziała.
Przekrój przewodów ma znaczenie: Czy Twoje kable są gotowe na 16A?
To, jaki przekrój mają przewody w ścianach, jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania obwodów zabezpieczonych bezpiecznikiem B16. Zgodnie z polskimi normami, obwody gniazdowe powinny być wykonane na przewodach miedzianych o przekroju minimum 2,5 mm². Jest to niezbędne, aby przewody mogły bezpiecznie przewodzić prąd o natężeniu do 16A bez przegrzewania się. W przypadku obwodów oświetleniowych, jeśli są zabezpieczone B16 (choć częściej stosuje się B10), wystarczający jest przekrój 1,5 mm². Użycie zbyt cienkich przewodów to proszenie się o kłopoty ryzyko pożaru rośnie, a instalacja jest niestabilna. Zawsze upewnij się, że Twoja instalacja spełnia te wymagania.Samodzielna wymiana czy wezwanie elektryka? Kiedy nie ryzykować?
Jeśli bezpiecznik B16 "wybije", możesz spróbować zdiagnozować przyczynę. Najpierw odłącz wszystkie urządzenia od danego obwodu, a następnie spróbuj ponownie włączyć bezpiecznik. Jeśli bezpiecznik się nie wyłączy, podłączaj urządzenia pojedynczo, aby zidentyfikować to, które powoduje problem. Jeśli jednak bezpiecznik "wybija" natychmiast po włączeniu, nawet gdy nic nie jest podłączone, lub jeśli problem powtarza się często, zdecydowanie wezwij wykwalifikowanego elektryka. Samodzielne grzebanie w instalacji, zwłaszcza bez odpowiedniej wiedzy i narzędzi, jest niezwykle niebezpieczne i może prowadzić do porażenia prądem lub pożaru. Pamiętaj, że bezpieczeństwo jest najważniejsze.Bezpiecznik B16 a nowoczesne instalacje: Rola w fotowoltaice
W dobie rosnącej popularności odnawialnych źródeł energii, bezpiecznik B16 znajduje swoje zastosowanie również w nowoczesnych instalacjach, takich jak fotowoltaika. Jego rola jest tam równie istotna dla bezpieczeństwa i prawidłowego funkcjonowania systemu.
Rola zabezpieczeń nadprądowych po stronie AC w instalacji PV
W instalacjach fotowoltaicznych (PV) wyłączniki nadprądowe, w tym B16, są stosowane po stronie AC (prądu przemiennego). Ich głównym zadaniem jest zabezpieczenie obwodu zasilającego falownik oraz jako element rozdzielnicy AC, która łączy falownik z siecią domową i publiczną. Kiedy falownik przetwarza prąd stały z paneli na prąd przemienny, ten prąd trafia do domowej rozdzielnicy. Bezpiecznik B16 chroni ten obwód przed przeciążeniami i zwarciami, które mogłyby powstać zarówno w falowniku, jak i w sieci domowej. Jest to kluczowy element, który zapewnia bezpieczną i stabilną pracę całej instalacji fotowoltaicznej.
Przeczytaj również: Przepalony bezpiecznik? Sprawdź go sam! Poradnik krok po kroku
Czy standardowy B16 wystarczy do ochrony Twojego falownika?
To, czy standardowy bezpiecznik B16 będzie wystarczający do ochrony falownika w instalacji fotowoltaicznej, zależy od mocy samego falownika. Dla mniejszych instalacji, gdzie moc falownika nie przekracza około 3,68 kW (dla instalacji jednofazowej) lub 11 kW (dla trójfazowej), B16 jest często odpowiednim zabezpieczeniem. Jednak w przypadku większych falowników, które generują większy prąd, konieczne może być zastosowanie wyłączników o wyższym prądzie znamionowym (np. B20, B25, B32) lub nawet innych typów zabezpieczeń. Zawsze należy kierować się zaleceniami producenta falownika oraz projektem instalacji wykonanym przez certyfikowanego instalatora. Niewłaściwie dobrane zabezpieczenie może prowadzić do częstych wyłączeń systemu lub, co gorsza, do uszkodzenia falownika i innych komponentów.
