Mondeo Mk4 bezpieczniki: lokalizacje, schematy, wymiana krok po kroku

Znajomość lokalizacji i podstawowej obsługi bezpieczników w Fordzie Mondeo Mk4 to kluczowa umiejętność dla każdego kierowcy. Pozwala ona na szybką diagnozę i często samodzielne usunięcie drobnych usterek elektrycznych, oszczędzając czas i pieniądze. W tym przewodniku pokażę Ci, gdzie dokładnie znajdziesz wszystkie skrzynki bezpieczników w Twoim Mondeo, za co odpowiadają poszczególne obwody i jak bezpiecznie wymienić przepalony element.

Zrozum rolę bezpieczników w twoim aucie

Bezpieczniki w samochodzie to nic innego jak małe, ale niezwykle ważne elementy zabezpieczające. Ich główną funkcją jest ochrona obwodów elektrycznych przed przeciążeniem i zwarciem. Działają jak słabe ogniwo w przypadku zbyt dużego prądu, drucik wewnątrz bezpiecznika przepala się, przerywając obwód i chroniąc droższe podzespoły, takie jak radio, moduły sterujące czy silniki elektryczne, przed uszkodzeniem.

Najczęstsze objawy przepalenia bezpiecznika, na które musisz zwrócić uwagę

Przepalony bezpiecznik zazwyczaj objawia się nagłym zaprzestaniem działania konkretnego elementu wyposażenia. Oto najczęstsze sygnały, które powinny Cię zaalarmować:

• Niedziałające radio lub system multimedialny.
• Brak prądu w gniazdach zapalniczki (12V) lub USB.
• Brak oświetlenia wnętrza, schowka, bagażnika lub tablicy rejestracyjnej.
• Niedziałające wycieraczki przednie lub tylne.
• Problemy z elektrycznie sterowanymi szybami lub lusterkami.
• Brak działania klaksonu.
• Niedziałające ogrzewanie tylnej szyby.

Twój przewodnik po skrzynkach bezpieczników w Fordzie Mondeo Mk4: oto 3 miejsca, które musisz znać

W Fordzie Mondeo Mk4 (modele produkowane w latach 2007-2014) znajdziesz trzy główne skrzynki bezpieczników. Każda z nich odpowiada za inne grupy obwodów elektrycznych w Twoim pojeździe. Pamiętaj, że ich rozmieszczenie jest stałe dla tego modelu, niezależnie od wersji wyposażenia czy silnika.

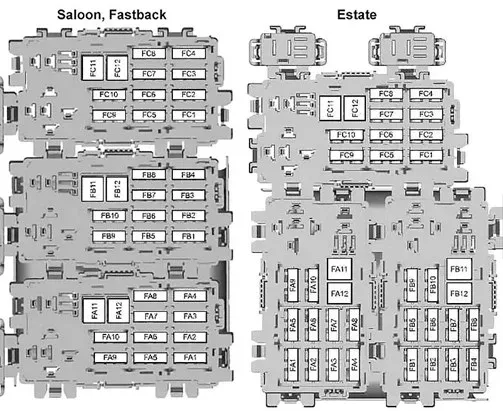

Skrzynka numer 1: centralna jednostka ukryta za schowkiem pasażera

Ta skrzynka to prawdziwe centrum dowodzenia dla większości obwodów w kabinie. Znajduje się ona za schowkiem po stronie pasażera. Aby się do niej dostać, musisz otworzyć schowek, a następnie zdemontować jego tylną, materiałową osłonę, która jest zazwyczaj mocowana na specjalne zatrzaski lub śruby. Ta centralna jednostka odpowiada za takie kluczowe obwody, jak oświetlenie wewnętrzne, radio, gniazdo zapalniczki, a nawet immobilizer czy moduły sterujące szybami.

Skrzynka numer 2: komora silnika serce instalacji elektrycznej

Druga ważna skrzynka umiejscowiona jest w komorze silnika. Zazwyczaj znajdziesz ją w pobliżu akumulatora, po lewej stronie komory silnika (patrząc od przodu pojazdu). Jest ona chroniona solidną, plastikową pokrywą, która zabezpiecza bezpieczniki i przekaźniki przed wilgocią i zanieczyszczeniami. Ta skrzynka odpowiada za kluczowe komponenty pracy silnika, takie jak pompa paliwa, wentylator chłodnicy, system ABS, a także światła drogowe i inne elementy o dużym poborze prądu.

Skrzynka numer 3: tylna skrzynka w bagażniku o czym warto pamiętać?

Ostatnia skrzynka bezpieczników znajduje się w lewej, bocznej części bagażnika, za zdejmowaną klapką tapicerki. Jest ona odpowiedzialna głównie za obwody związane z tyłem pojazdu. Znajdziesz tu bezpieczniki do ogrzewania tylnej szyby, dodatkowych gniazd zasilania w bagażniku, a także modułu haka holowniczego, jeśli Twój samochód jest w niego wyposażony. Warto wspomnieć, że w zależności od wersji nadwozia (sedan/liftback vs kombi) rozmieszczenie bezpieczników w tej skrzynce może się nieznacznie różnić, choć sama lokalizacja skrzynki pozostaje ta sama.

Jak krok po kroku dostać się do każdej skrzynki bezpieczników bez uszkodzeń?

Dostęp do bezpieczników w Mondeo Mk4 jest stosunkowo prosty i nie wymaga specjalistycznych narzędzi. Pamiętaj, aby zawsze wykonywać te czynności z wyłączonym zapłonem, a najlepiej z odłączonym akumulatorem, aby uniknąć przypadkowego zwarcia.

Dostęp do bezpieczników w kabinie: jak bezpiecznie zdemontować osłonę schowka?

1. Otwórz schowek pasażera.
2. Zlokalizuj tylną, materiałową osłonę schowka. Zazwyczaj jest ona mocowana na kilka plastikowych zatrzasków lub wkrętów.
3. Delikatnie odepnij zatrzaski lub odkręć wkręty, a następnie zdejmij osłonę. Może być konieczne lekkie odgięcie boków schowka.
4. Po zdjęciu osłony uzyskasz dostęp do skrzynki bezpieczników.

Otwieranie skrzynki w komorze silnika: prosta instrukcja

1. Otwórz maskę silnika.
2. Zlokalizuj skrzynkę bezpieczników, która znajduje się po lewej stronie komory silnika, w pobliżu akumulatora.
3. Na pokrywie skrzynki znajdziesz zazwyczaj dwa lub cztery zatrzaski. Naciśnij je lub podważ delikatnie, a następnie zdejmij plastikową pokrywę.
4. Upewnij się, że pokrywa jest dobrze zamknięta po zakończeniu prac, aby chronić elektronikę przed wilgocią.

Odsłanianie skrzynki w bagażniku: jak zdjąć panel tapicerki?

1. Otwórz bagażnik.
2. Zlokalizuj w lewej, bocznej części bagażnika małą klapkę lub panel tapicerki.
3. Zazwyczaj klapka jest mocowana na zatrzaski lub ma specjalny uchwyt do otwierania. Delikatnie podważ ją lub pociągnij, aby uzyskać dostęp do skrzynki bezpieczników.
4. Po zakończeniu prac upewnij się, że klapka jest prawidłowo zamocowana.

Schematy i opisy bezpieczników w Mondeo Mk4: co za co odpowiada?

Zrozumienie schematów bezpieczników jest kluczowe do szybkiej i trafnej diagnozy. Zawsze podkreślam, że dokładny układ bezpieczników może się różnić w zależności od rocznika, wersji silnikowej i poziomu wyposażenia Twojego Forda Mondeo Mk4. Dlatego też zawsze, ale to zawsze, w pierwszej kolejności odnieś się do instrukcji obsługi pojazdu. Znajdziesz tam precyzyjne schematy i opisy dla Twojej konkretnej konfiguracji. Poniżej przedstawiam przykładowe obwody, za które odpowiadają bezpieczniki w poszczególnych skrzynkach.

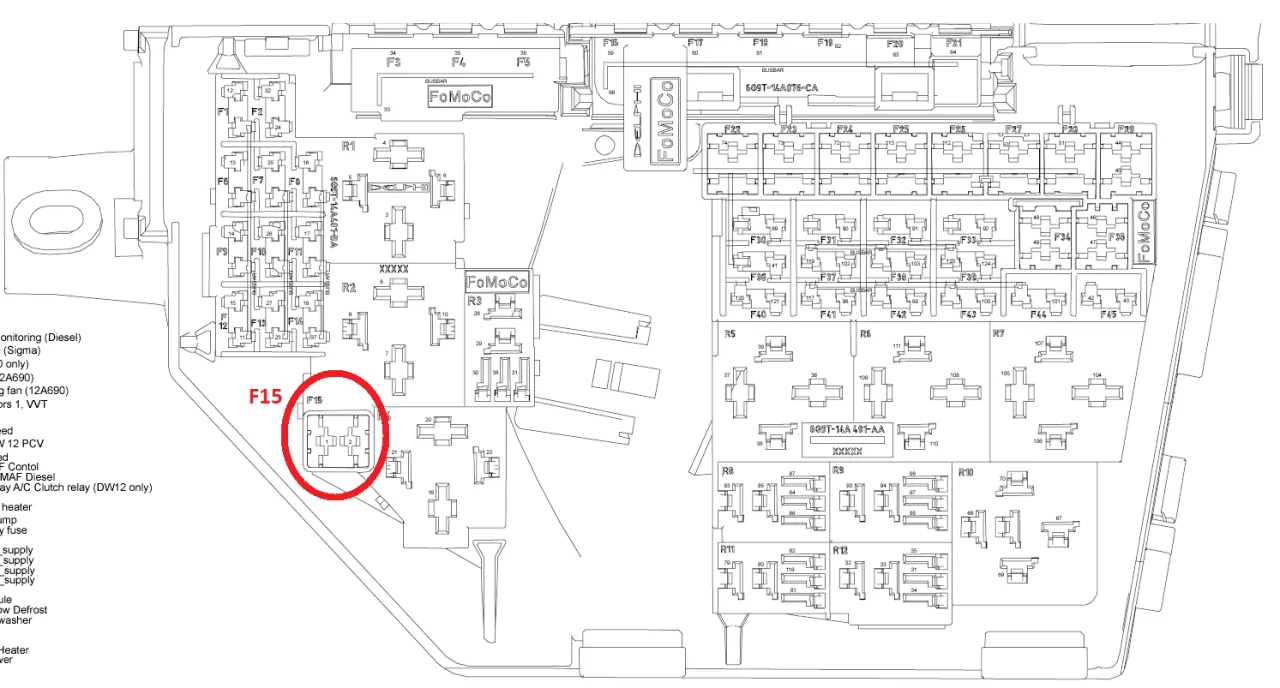

Rozszyfrowujemy schemat centralnej skrzynki (radio, gniazda, oświetlenie)

W centralnej skrzynce, ulokowanej za schowkiem pasażera, znajdziesz bezpieczniki odpowiedzialne za większość komfortowych i informacyjnych systemów pojazdu. Przykładowo, będą to obwody zasilające radio i system multimedialny, gniazda zapalniczki (12V), oświetlenie wnętrza, podświetlenie deski rozdzielczej, elektryczne szyby, lusterka, a także moduły sterujące centralnym zamkiem czy immobilizerem. Pamiętaj, że to właśnie tutaj najczęściej szukamy przyczyn problemów z ładowaniem telefonu czy brakiem dźwięku z głośników.

Kluczowe bezpieczniki pod maską (pompa paliwa, ABS, światła)

Skrzynka w komorze silnika zawiera bezpieczniki i przekaźniki dla systemów o krytycznym znaczeniu dla działania pojazdu. Znajdziesz tu obwody dla pompy paliwa, która dostarcza paliwo do silnika, wentylatora chłodnicy, który zapobiega przegrzewaniu się jednostki, systemu ABS (zapobiegającego blokowaniu kół podczas hamowania), a także dla głównych świateł pojazdu, takich jak światła drogowe czy mijania. Ponownie, przypominam o konieczności sprawdzenia instrukcji obsługi, aby upewnić się co do konkretnego rozmieszczenia i wartości bezpieczników.

Opis bezpieczników w bagażniku (ogrzewanie szyby, hak, dodatkowe zasilanie)

Tylna skrzynka bezpieczników, znajdująca się w bagażniku, obsługuje obwody związane głównie z tylną częścią pojazdu i dodatkowym wyposażeniem. Będą to bezpieczniki odpowiedzialne za ogrzewanie tylnej szyby, dodatkowe gniazda zasilania w bagażniku (jeśli takie posiadasz), a także za moduł haka holowniczego. Jeśli masz problemy z tylnymi światłami lub np. nie działa Ci gniazdo w bagażniku, to właśnie tutaj powinieneś szukać przyczyny. I po raz kolejny, zawsze sprawdź instrukcję obsługi to Twoje najlepsze źródło informacji.

Gdzie jest bezpiecznik od zapalniczki? Rozwiązujemy najczęstszy problem

To jedno z najczęściej zadawanych pytań! W Fordzie Mondeo Mk4 bezpiecznik od zapalniczki (gniazda 12V) to zazwyczaj bezpiecznik o wartości 15A lub 20A. Znajduje się on w centralnej skrzynce bezpieczników w kabinie, czyli tej ukrytej za schowkiem pasażera. Warto zacząć poszukiwania właśnie od tego miejsca, jeśli Twoja zapalniczka przestaje działać.

Samodzielna wymiana bezpiecznika w 5 minut: poradnik dla każdego

Wymiana bezpiecznika to jedna z najprostszych czynności serwisowych, którą możesz wykonać samodzielnie. Wystarczy kilka minut i odrobina uwagi.

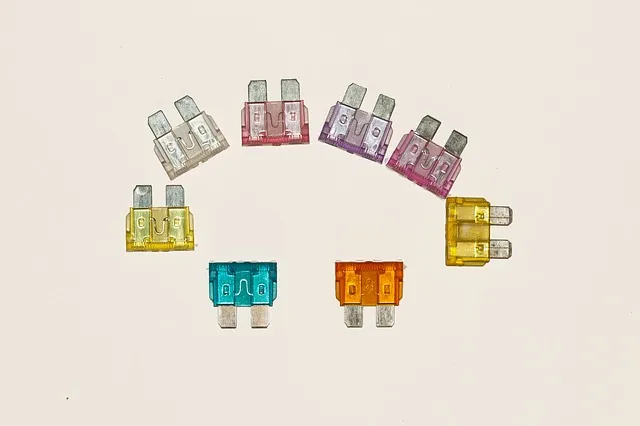

Jak rozpoznać przepalony bezpiecznik?

Rozpoznanie przepalonego bezpiecznika jest zazwyczaj proste. Większość bezpieczników samochodowych ma przezroczystą obudowę, przez którą widać cienki drucik w środku. Jeśli ten drucik jest przerwany lub stopiony, oznacza to, że bezpiecznik jest przepalony. Czasami, gdy bezpiecznik jest mocno stopiony, może być też widoczne lekkie zaczernienie wewnątrz. Jeśli nie jesteś pewien, możesz użyć specjalnego testera bezpieczników, który za pomocą diody sygnalizuje, czy prąd przez bezpiecznik przepływa.

Bezpieczna procedura wymiany: o czym nie możesz zapomnieć?

1. Wyłącz zapłon: Zawsze upewnij się, że zapłon jest wyłączony, a kluczyk wyjęty ze stacyjki. To minimalizuje ryzyko zwarcia.
2. Zlokalizuj skrzynkę: Otwórz odpowiednią skrzynkę bezpieczników, postępując zgodnie z instrukcjami, które podałem wcześniej.
3. Użyj szczypiec: Do wyciągnięcia bezpiecznika użyj specjalnych plastikowych szczypiec. Często są one dołączone do samochodu i znajdziesz je przymocowane do wewnętrznej strony pokrywy jednej ze skrzynek bezpieczników.
4. Wyciągnij przepalony: Delikatnie, ale stanowczo wyciągnij przepalony bezpiecznik.
5. Włóż nowy: W miejsce przepalonego bezpiecznika włóż nowy, o identycznym amperażu. Upewnij się, że jest on dobrze osadzony w gnieździe.
6. Zamknij pokrywę: Zamknij pokrywę skrzynki bezpieczników i przetestuj działanie urządzenia, które wcześniej nie działało.

Jakiego bezpiecznika użyć na wymianę? Dobór prawidłowego amperażu

To jest absolutnie kluczowa zasada: zawsze używaj bezpiecznika o identycznym amperażu (wartości prądu, np. 10A, 15A, 20A), jak przepalony. Amperaż jest zazwyczaj wyraźnie oznaczony na górze bezpiecznika i często ma też przypisany kolor. Nigdy, przenigdy nie zakładaj bezpiecznika o wyższej wartości amperażu, ponieważ może to prowadzić do poważnych uszkodzeń instalacji elektrycznej, a nawet pożaru pojazdu.

Najczęstsze błędy przy wymianie bezpieczników i jak ich uniknąć

Mimo prostoty wymiany bezpieczników, łatwo o popełnienie kilku błędów. Warto ich unikać, aby nie narazić się na większe problemy.

Dlaczego nigdy nie wolno zakładać mocniejszego bezpiecznika?

Założenie bezpiecznika o wyższej wartości amperażu niż zalecana to jeden z najpoważniejszych błędów. Bezpiecznik o wyższym amperażu nie przepali się w momencie przeciążenia, co oznacza, że prąd o zbyt dużej wartości będzie swobodnie płynął przez obwód. Może to doprowadzić do przegrzania przewodów, stopienia izolacji, uszkodzenia podłączonych urządzeń (np. radia, modułów sterujących) lub, w najgorszym wypadku, do pożaru instalacji elektrycznej. Zawsze stosuj bezpieczniki o wartościach zalecanych przez producenta!

Przeczytaj również: Zasilanie wyłącznika nadprądowego: Od góry czy od dołu? Ekspert radzi!

Co zrobić, gdy nowy bezpiecznik od razu się przepala? Wstępna diagnostyka problemu

Jeśli po wymianie bezpiecznika na nowy, o prawidłowym amperażu, ten natychmiast się przepala, jest to wyraźny sygnał, że masz do czynienia z poważniejszą usterką. Najprawdopodobniej w obwodzie występuje zwarcie lub inne poważne przeciążenie, którego bezpiecznik nie jest w stanie wytrzymać. W takiej sytuacji samodzielna wymiana bezpiecznika nie rozwiąże problemu, a jedynie maskuje objawy. Moja rada jest prosta: nie próbuj wymieniać go ponownie na kolejny. Zamiast tego, jak najszybciej skontaktuj się z wykwalifikowanym mechanikiem lub elektrykiem samochodowym, który będzie w stanie zdiagnozować i naprawić źródło problemu.
