Prawidłowe podłączenie wyłącznika nadprądowego, potocznie zwanego „esem”, to jeden z fundamentów bezpiecznej i niezawodnej instalacji elektrycznej. Choć pozornie prosta czynność, kierunek doprowadzenia zasilania ma kluczowe znaczenie nie tylko dla przejrzystości rozdzielnicy, ale przede wszystkim dla bezpieczeństwa osób wykonujących prace serwisowe. W tym artykule wyjaśnię, dlaczego w polskiej praktyce instalatorskiej zasilanie zawsze powinno być doprowadzone od góry, jakie ryzyka niesie ze sobą odstępstwo od tej zasady i kiedy można rozważyć wyjątki, zawsze z zachowaniem najwyższych standardów bezpieczeństwa.
Zasilanie wyłącznika nadprądowego: Zawsze od góry dla bezpieczeństwa i zgodności ze sztuką!
- W polskiej praktyce instalatorskiej zasilanie wyłącznika nadprądowego (tzw. "esa") zawsze podłączamy do górnych zacisków, a odpływ do dolnych.
- Taki układ zapewnia przejrzystość w rozdzielnicy, ułatwia diagnostykę i minimalizuje ryzyko pomyłek podczas prac serwisowych.
- Nowoczesne wyłączniki nadprądowe są technicznie zdolne do pracy niezależnie od kierunku zasilania, ale zalecenia producentów i "dobra praktyka" wskazują na zasilanie od góry.
- W przypadku wyłączników różnicowoprądowych (RCD) zasilanie od góry jest często wymogiem dla prawidłowego działania obwodu testowego.
- Wyjątki od reguły (np. w modernizacjach) wymagają trwałego i czytelnego oznaczenia niestandardowego podłączenia.
- Zawsze należy kierować się instrukcją producenta danego aparatu.
Dlaczego kierunek podłączenia "esa" ma fundamentalne znaczenie dla bezpieczeństwa?
Kierunek podłączenia wyłącznika nadprądowego, choć może wydawać się drobnym szczegółem technicznym, ma fundamentalne znaczenie dla bezpieczeństwa. Nie chodzi tu o to, że sam aparat nie zadziała poprawnie nowoczesne wyłączniki są często zaprojektowane tak, aby działały niezależnie od kierunku przepływu prądu. Kluczowym czynnikiem jest tutaj czynnik ludzki. Elektrycy, serwisanci i instalatorzy, pracując z rozdzielnicami, kierują się pewnymi utartymi schematami i standardami. Oczekują, że napięcie zasilające będzie zawsze na górnych zaciskach. Odstępstwo od tej reguły, bez wyraźnego i trwałego oznaczenia, drastycznie zwiększa ryzyko pomyłki, a co za tym idzie porażenia prądem. Pamiętajmy, że nawet najlepszy sprzęt nie zastąpi zdrowego rozsądku i przestrzegania zasad bezpieczeństwa.
Szybka odpowiedź dla niecierpliwych: Jak brzmi złota zasada elektryków?
Złota zasada w polskiej praktyce instalatorskiej jest prosta i jednoznaczna: zasilanie wyłącznika nadprądowego należy doprowadzić do górnych zacisków, a odpływ (obwód chroniony) do dolnych.
Standard branżowy: Dlaczego elektrycy zasilają wyłączniki od góry?
Logika i przejrzystość rozdzielnicy: Jak uniknąć chaosu w kablach?

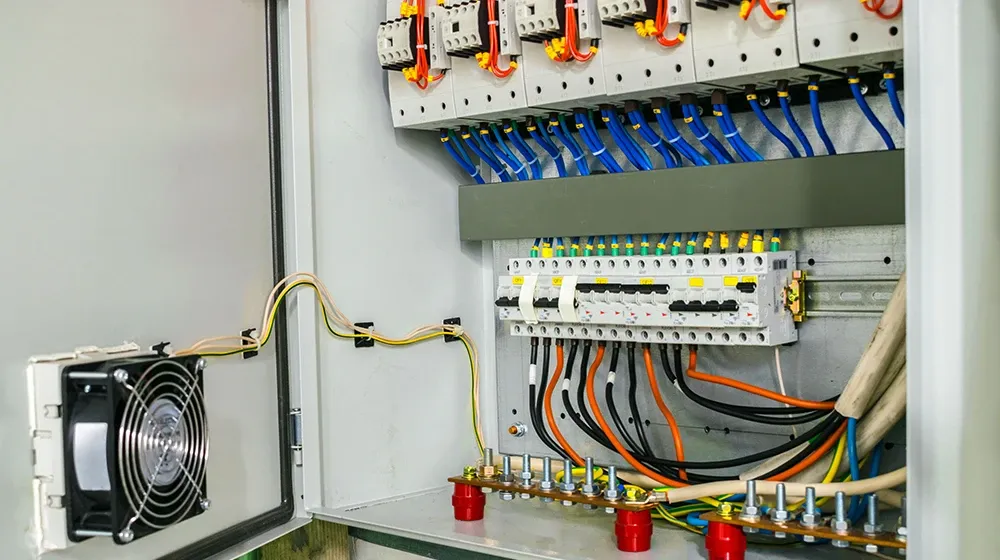

Zasilanie wyłączników nadprądowych od góry to nie tylko kwestia bezpieczeństwa, ale także logiki i estetyki rozdzielnicy. Kiedy wszystkie aparaty są podłączone w ten sam sposób, układ przewodów staje się uporządkowany i łatwy do zrozumienia. Przewody zasilające zazwyczaj biegną od góry szyny zbiorczej lub bezpośrednio od głównego wyłącznika, a następnie schodzą w dół do poszczególnych obwodów. Taki standard ułatwia nie tylko sam montaż, ale również późniejszą diagnostykę i ewentualne modyfikacje. W uporządkowanej rozdzielnicy znacznie szybciej znajdziemy poszukiwany obwód i zidentyfikujemy jego zasilanie, co jest nieocenione w przypadku awarii.
Bezpieczeństwo przede wszystkim: Jak standardowe podłączenie chroni przed porażeniem?
Jak już wspomniałem, kluczowym aspektem jest bezpieczeństwo. Każdy doświadczony elektryk, otwierając rozdzielnicę, automatycznie zakłada, że napięcie zasilające znajduje się na górnych zaciskach wyłączników. To jest standard, który jest wpajany od początku nauki zawodu. Kiedy przystępuję do prac serwisowych, w pierwszej kolejności sprawdzam napięcie na górnych zaciskach, aby upewnić się, że obwód jest odłączony. Jeśli zasilanie byłoby podłączone od dołu bez wyraźnego oznaczenia, moje standardowe procedury bezpieczeństwa mogłyby zawieść, prowadząc do niebezpiecznej sytuacji. Jest to więc kwestia zaufania do standardów i minimalizowania ryzyka pomyłek, które w elektryce mogą mieć tragiczne konsekwencje.
Sztuka instalatorska a polskie normy: Co mówią niepisane zasady?
Warto zaznaczyć, że w polskich normach (np. z serii PN-HD 60364) nie znajdziemy kategorycznego zakazu zasilania wyłączników nadprądowych od dołu. Oznacza to, że z technicznego punktu widzenia, sam aparat może działać poprawnie. Jednakże, w branży elektrycznej istnieje coś, co nazywamy "sztuką budowlaną" lub "dobrą praktyką instalatorską". Są to niepisane zasady, wypracowane przez lata doświadczeń, które mają na celu zapewnienie maksymalnego bezpieczeństwa, niezawodności i funkcjonalności instalacji. Zasilanie od góry jest właśnie taką zasadą. Niemniej jednak, zawsze musimy pamiętać o nadrzędności dokumentacji technicznej:
Zawsze nadrzędne są wytyczne producenta danego aparatu.
Kiedy zasilanie od dołu jest dopuszczalne technicznie?
Budowa nowoczesnych wyłączników: Czy producent dopuszcza taką możliwość?
Większość renomowanych producentów, takich jak Schneider Electric, Legrand, Hager czy Eaton, projektuje swoje nowoczesne wyłączniki nadprądowe w taki sposób, aby były one technicznie niezależne od kierunku zasilania. Oznacza to, że wewnętrzne mechanizmy wyzwalające i gaszące łuk elektryczny działają równie skutecznie, niezależnie od tego, czy prąd wpływa do górnych, czy do dolnych zacisków. Jest to wynik zaawansowanych badań i rozwoju, mających na celu maksymalną uniwersalność i niezawodność produktów.
Jak kierunek zasilania wpływa na gaszenie łuku elektrycznego?
Mechanizmy gaszenia łuku elektrycznego w nowoczesnych wyłącznikach nadprądowych są zazwyczaj konstruowane symetrycznie. Oznacza to, że komora gaszeniowa i jej elementy są tak zaprojektowane, aby skutecznie radzić sobie z łukiem powstającym podczas wyłączenia zwarcia lub przeciążenia, niezależnie od tego, z którego kierunku prąd do niej dociera. Dlatego też, z technicznego punktu widzenia, kierunek zasilania nie ma wpływu na skuteczność gaszenia łuku w większości współczesnych wyłączników.
Kiedy instrukcja producenta jest ważniejsza niż ogólne zasady?
Pomimo istnienia ogólnych zasad i dobrej praktyki, zawsze podkreślam, że wytyczne producenta danego aparatu są nadrzędne. Każdy wyłącznik, zanim trafi na rynek, przechodzi rygorystyczne testy i posiada szczegółową instrukcję montażu. Moim obowiązkiem, jako instalatora, jest dokładne zapoznanie się z tą instrukcją. Jeśli producent wyraźnie dopuszcza lub wręcz zaleca zasilanie od dołu w konkretnym zastosowaniu (co zdarza się rzadko, ale bywa), to właśnie te wytyczne powinny być przestrzegane. W przypadku wątpliwości zawsze warto skonsultować się z przedstawicielem producenta.
Ryzyka i pułapki zasilania wyłącznika od dołu
Największe zagrożenie: Czynnik ludzki i rutyna podczas prac serwisowych
Powtórzę to raz jeszcze, bo to naprawdę ważne: największe zagrożenie związane z zasilaniem wyłącznika od dołu leży w czynniku ludzkim. Elektrycy pracują w warunkach rutyny i pod presją czasu. Ich umysły są "zaprogramowane" na to, że napięcie jest na górze. W sytuacji awaryjnej, gdy trzeba szybko działać, odstępstwo od tego standardu może prowadzić do tragicznych pomyłek. Nawet jeśli jestem świadomy, że w konkretnej rozdzielnicy jest niestandardowe podłączenie, w stresującej sytuacji łatwo o chwilę nieuwagi. Dlatego tak mocno nalegam na przestrzeganie standardów one chronią nas wszystkich.
Problemy z diagnostyką: Dlaczego odwrócony układ utrudnia znalezienie usterki?
Niestandardowe podłączenie zasilania od dołu może znacząco skomplikować proces diagnostyki usterek. W przypadku awarii, gdy szukam przyczyny problemu, naturalnie podążam za logicznym schematem: zasilanie wchodzi od góry, wychodzi na dół. Jeśli ten schemat jest odwrócony, muszę poświęcić więcej czasu na analizę, a każda minuta w przypadku awarii zasilania jest cenna. Może to prowadzić do błędnych wniosków, niepotrzebnej wymiany sprawnych elementów lub, co gorsza, do zignorowania rzeczywistej przyczyny problemu. Przejrzystość to podstawa efektywnej diagnostyki.
Kwestia szyn grzebieniowych: Czy popularne "grzebienie" wymuszają konkretne rozwiązanie?
W nowoczesnych rozdzielnicach bardzo często stosuje się szyny grzebieniowe (sztyftowe), które służą do szybkiego i estetycznego połączenia zasilania wielu aparatów modułowych. Te szyny są dostępne w różnych konfiguracjach jedno-, dwu-, trzy- lub czterorzędowe, z różnymi rozstawami. W zależności od ich konstrukcji, mogą one wymuszać określony sposób podłączenia zasilania dla całej grupy wyłączników. Zazwyczaj szyna jest podłączana od góry lub od dołu do głównego zasilania, a następnie rozprowadza je do poszczególnych modułów. W praktyce, jeśli używamy szyny grzebieniowej do zasilania wyłączników, to właśnie ona narzuca jednolity kierunek zasilania dla całej sekcji, najczęściej od góry.
Wyłączniki różnicowoprądowe (RCD): Tu kierunek zasilania jest kluczowy
Dlaczego przy "różnicówce" nie ma miejsca na kompromisy?
W przypadku wyłączników różnicowoprądowych (RCD), popularnych "różnicówek", zasada zasilania od góry jest jeszcze bardziej rygorystyczna i często nie ma tu miejsca na kompromisy. Wielu producentów wyraźnie zaznacza w dokumentacji technicznej, że zasilanie musi być podłączone do górnych zacisków (zazwyczaj oznaczonych jako 1, 3, 5 dla faz i N dla przewodu neutralnego). Odstępstwo od tej zasady może prowadzić do nieprawidłowego działania aparatu, a co za tym idzie do utraty ochrony przed porażeniem prądem.
Rola przycisku "TEST" a prawidłowe podłączenie zasilania
Kluczowym elementem w RCD jest przycisk "TEST", który służy do cyklicznego sprawdzania poprawności działania wyłącznika. Ten przycisk uruchamia wewnętrzny obwód testowy, który symuluje prąd upływowy, powodując zadziałanie RCD. Aby ten obwód działał prawidłowo, musi być zasilany z odpowiednich zacisków, które producent wskazuje jako wejściowe. Jeśli zasilanie RCD zostanie podłączone od dołu, obwód testowy może nie otrzymać napięcia lub otrzymać je w niewłaściwy sposób, co uniemożliwi jego prawidłowe działanie. Brak możliwości przetestowania RCD to poważne zagrożenie, ponieważ nie mamy pewności, czy w razie potrzeby zadziała on poprawnie i ochroni nas przed porażeniem.
Praktyczny poradnik: Jak podłączyć wyłącznik nadprądowy krok po kroku?

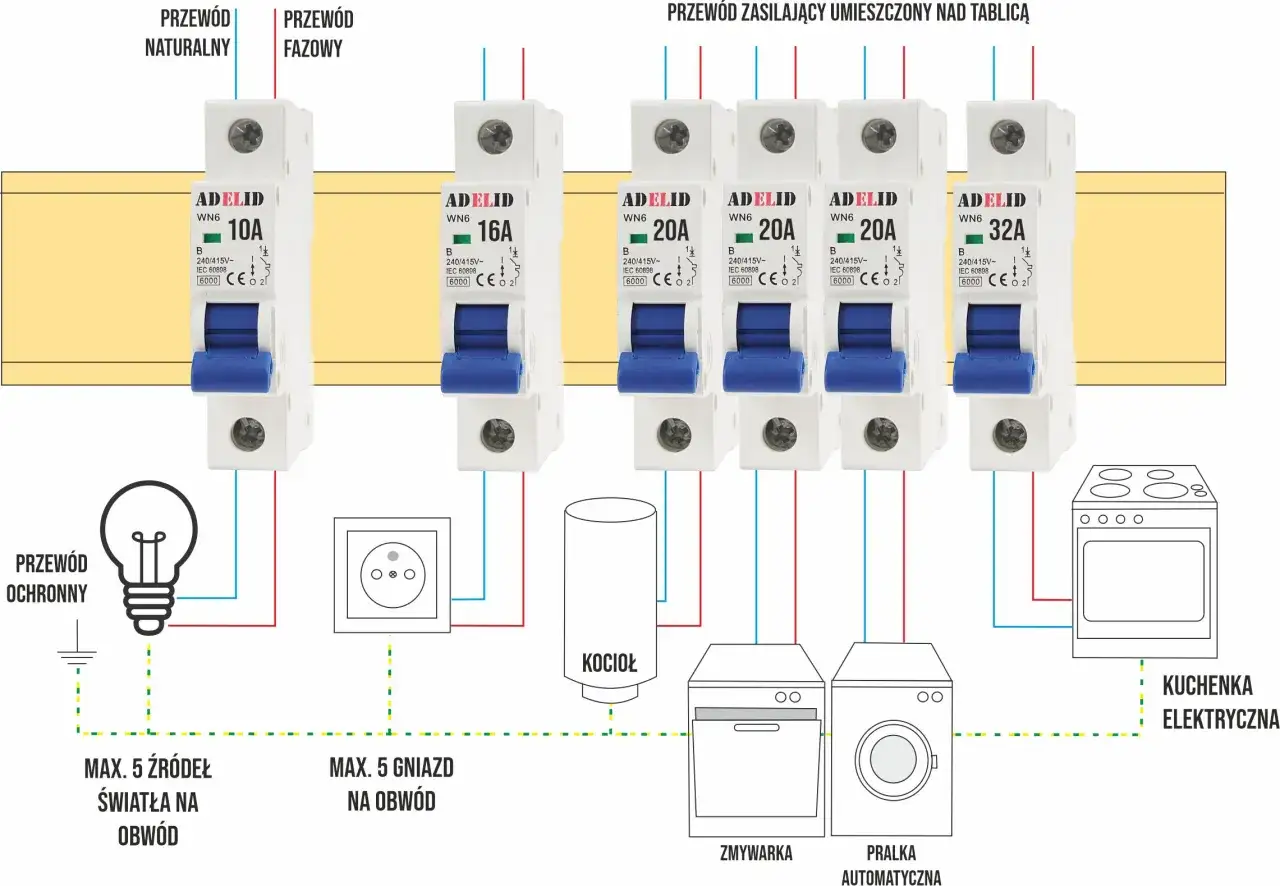

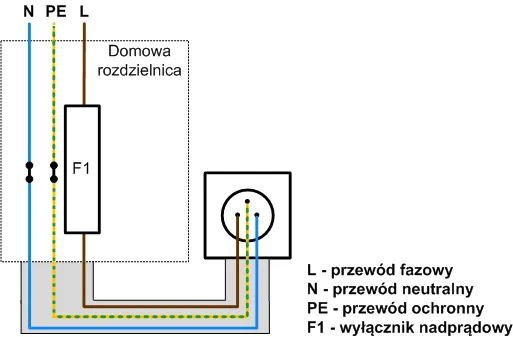

Krok po kroku: Podłączenie standardowe (zasilanie od góry) w instalacji 1-fazowej
Przygotowując się do podłączenia wyłącznika nadprądowego w instalacji jednofazowej, zawsze pamiętaj o podstawowych zasadach bezpieczeństwa. Przede wszystkim, upewnij się, że zasilanie główne jest całkowicie odłączone!
- Przygotowanie przewodów: Odizoluj końcówki przewodów (fazowego L, neutralnego N i ochronnego PE) na długość wskazaną przez producenta wyłącznika (zazwyczaj 8-12 mm). Użyj odpowiednich narzędzi, aby uniknąć uszkodzenia żył.
- Podłączenie zasilania (góra): Przewód fazowy (L, zazwyczaj brązowy lub czarny) podłącz do górnego zacisku wyłącznika oznaczonego jako wejście (np. "1"). Dokręć śrubę z odpowiednim momentem, aby zapewnić pewne połączenie.
- Podłączenie odpływu (dół): Przewód fazowy, który będzie zasilał obwód (np. gniazdka, oświetlenie), podłącz do dolnego zacisku wyłącznika oznaczonego jako wyjście (np. "2").
- Podłączenie przewodów neutralnego i ochronnego: Przewód neutralny (N, niebieski) podłącz do szyny neutralnej w rozdzielnicy. Przewód ochronny (PE, żółto-zielony) podłącz do szyny ochronnej. Pamiętaj, że wyłącznik nadprądowy chroni tylko przewód fazowy, a przewody N i PE przechodzą przez rozdzielnicę do obwodu bez jego udziału (chyba że mówimy o RCD).
- Sprawdzenie: Po podłączeniu wszystkich przewodów, dokładnie sprawdź, czy wszystkie połączenia są pewne i czy nie ma luźnych żył. Upewnij się, że przewody są prawidłowo ułożone i nie ma ryzyka ich uszkodzenia.
- Test: Dopiero po dokładnym sprawdzeniu możesz włączyć zasilanie główne i przetestować działanie obwodu.
Krok po kroku: Podłączenie standardowe (zasilanie od góry) w instalacji 3-fazowej
Podłączenie wyłącznika nadprądowego w instalacji trójfazowej wymaga podobnej precyzji, ale dotyczy większej liczby przewodów. Zawsze pamiętaj o odłączeniu zasilania głównego!
- Przygotowanie przewodów: Odizoluj końcówki przewodów fazowych (L1, L2, L3), neutralnego (N) i ochronnego (PE) na długość wskazaną przez producenta.
- Podłączenie zasilania (góra): Podłącz przewody fazowe (L1, L2, L3, zazwyczaj brązowy, czarny, szary) do górnych zacisków wyłącznika trójfazowego (np. 1, 3, 5).
- Podłączenie odpływu (dół): Przewody fazowe, które będą zasilały obwód trójfazowy, podłącz do dolnych zacisków wyłącznika (np. 2, 4, 6).
- Podłączenie przewodów neutralnego i ochronnego: Przewód neutralny (N, niebieski) podłącz do szyny neutralnej. Przewód ochronny (PE, żółto-zielony) podłącz do szyny ochronnej. W przypadku wyłącznika trójfazowego, przewody N i PE również przechodzą przez rozdzielnicę do obwodu, ale nie są bezpośrednio podłączone do wyłącznika nadprądowego (chyba że jest to wyłącznik 3P+N).
- Sprawdzenie: Dokładnie sprawdź wszystkie połączenia, upewniając się, że są pewne i prawidłowo dokręcone. Zwróć uwagę na kolejność faz, jeśli ma to znaczenie dla zasilanego urządzenia.
- Test: Po weryfikacji wszystkich połączeń, włącz zasilanie główne i przetestuj obwód.
Przeczytaj również: Odkurzacz nie działa? Sprawdź, czy to bezpiecznik poradnik eksperta
Kiedy i jak bezpiecznie zastosować zasilanie od dołu?
Zasilanie wyłącznika od dołu powinno być traktowane jako absolutny wyjątek, a nie standard. Może być rozważane w bardzo specyficznych sytuacjach, na przykład podczas modernizacji starych instalacji, gdzie zmiana układu przewodów jest niemożliwa lub wiązałaby się z nieproporcjonalnie wysokimi kosztami i pracami budowlanymi. W takich przypadkach, gdy nie ma innej opcji, musimy podjąć dodatkowe środki ostrożności, aby zminimalizować ryzyko. To rozwiązanie awaryjne, które wymaga od instalatora maksymalnej odpowiedzialności i świadomości konsekwencji.
Jak oznaczyć niestandardowe podłączenie?
- Trwała i czytelna etykieta: Na froncie rozdzielnicy, w widocznym miejscu, umieść trwałą i czytelną etykietę informującą o niestandardowym podłączeniu zasilania (np. "UWAGA! Zasilanie wyłącznika od dołu").
- Oznaczenie na aparacie: Bezpośrednio na wyłączniku, którego dotyczy niestandardowe podłączenie, umieść wyraźne oznaczenie (np. czerwoną strzałkę wskazującą kierunek zasilania lub naklejkę z informacją).
- Schemat w rozdzielnicy: Dołącz do rozdzielnicy aktualny schemat elektryczny, na którym wyraźnie zaznaczone jest niestandardowe podłączenie.
- Dokumentacja techniczna: Wszelkie informacje o odstępstwach od standardu powinny być również zawarte w dokumentacji technicznej instalacji, dostępnej dla każdego, kto będzie w przyszłości serwisował system.
