Jak dobrać bezpiecznik? Wzory, zasady i bezpieczeństwo domu

W dzisiejszych czasach, gdy nasze domy są naszpikowane elektroniką i zaawansowanymi urządzeniami, bezpieczeństwo instalacji elektrycznej staje się priorytetem. Jednym z kluczowych elementów, który chroni zarówno nas, jak i nasz sprzęt, jest odpowiednio dobrany bezpiecznik. Często traktowany jako prosty "korek", w rzeczywistości jest precyzyjnym strażnikiem, który w razie potrzeby odcina zasilanie, zapobiegając poważnym awariom, a nawet pożarom. W tym artykule, jako Nikodem Wilk, chcę Cię przeprowadzić przez proces doboru bezpieczników, dostarczając praktycznych wzorów i instrukcji, które pozwolą Ci zrozumieć i samodzielnie obliczyć, jakie zabezpieczenie jest potrzebne w Twojej instalacji. Pamiętaj jednak, że wiedza to jedno, a prace przy instalacji to zawsze zadanie dla profesjonalisty.

Dlaczego niewłaściwy bezpiecznik to zagrożenie dla Twojego domu?

Bezpiecznik, a precyzyjniej wyłącznik nadprądowy, to nie jest po prostu "korek", który ma wybijać, gdy coś jest nie tak. To precyzyjny element ochronny, zaprojektowany do zabezpieczania instalacji elektrycznej i podłączonych do niej urządzeń przed skutkami przeciążeń i zwarć. Jego głównym zadaniem jest przerwanie obwodu elektrycznego w momencie, gdy prąd przekroczy bezpieczną dla przewodów i urządzeń wartość. Wyobraź sobie, że instalacja elektryczna to sieć naczyń krwionośnych w organizmie bezpiecznik jest jak mechanizm krzepnięcia krwi, który w razie krwotoku (zwarcia) natychmiast zamyka uszkodzone naczynie, by chronić cały system.

Czym grozi zbyt słaby lub zbyt mocny bezpiecznik? Ryzyko pożaru a uszkodzenie sprzętu

Niewłaściwy dobór bezpiecznika może mieć bardzo poważne konsekwencje. Zbyt słaby bezpiecznik, czyli taki o zbyt niskiej wartości prądu znamionowego, będzie często "wybijał" nawet przy normalnym użytkowaniu urządzeń. To frustrujące i może prowadzić do mylnego przekonania, że problemem jest sam bezpiecznik, a nie np. chwilowy szczyt mocy. Jednak znacznie groźniejszy jest przypadek, gdy bezpiecznik jest zbyt mocny, czyli jego wartość prądu znamionowego jest za wysoka w stosunku do obciążalności prądowej przewodów w instalacji. W takiej sytuacji przewody mogą ulec przeciążeniu i przegrzaniu, zanim bezpiecznik zadziała. Konsekwencje są alarmujące:

• Ryzyko pożaru: Przegrzane przewody mogą zapalić izolację, a w konsekwencji doprowadzić do pożaru całego budynku. To najpoważniejsze zagrożenie.
• Uszkodzenie urządzeń: Urządzenia podłączone do przeciążonego obwodu mogą ulec uszkodzeniu, ponieważ nie są chronione przed nadmiernym prądem.
• Topienie izolacji: Wysoka temperatura może stopić izolację przewodów, prowadząc do zwarć i dalszych uszkodzeń.
• Brak ochrony przed zwarciem: Zbyt mocny bezpiecznik może nie zadziałać wystarczająco szybko w przypadku zwarcia, co prowadzi do drastycznego wzrostu prądu i uszkodzeń w całej instalacji.

Kluczowe pojęcia niezbędne do prawidłowego doboru bezpieczników

Zanim przejdziemy do konkretnych obliczeń, musimy upewnić się, że rozumiemy podstawowe terminy, które są fundamentem każdej instalacji elektrycznej. Bez tej wiedzy, wszelkie próby doboru zabezpieczeń będą obarczone ryzykiem błędu. Jako doświadczony elektryk, zawsze powtarzam, że zrozumienie podstaw to klucz do bezpieczeństwa.

Moc (P), Napięcie (U) i Prąd (I) fundamenty elektryki w praktyce

Te trzy pojęcia tworzą trójkąt, który opisuje działanie każdego obwodu elektrycznego. Ich wzajemne relacje są kluczowe do zrozumienia, jak dobrać bezpiecznik:

• Moc (P): Mierzona w Watach (W) lub kilowatach (kW). Określa, ile energii elektrycznej urządzenie zużywa lub ile pracy wykonuje w jednostce czasu. Na przykład, czajnik o mocy 2000 W zużywa więcej energii niż żarówka 60 W. To właśnie moc urządzenia jest punktem wyjścia do obliczeń.
• Napięcie (U): Mierzone w Voltach (V). To "siła", która pcha prąd przez obwód. W Polsce standardowe napięcie w domowych instalacjach jednofazowych to 230V, natomiast w instalacjach trójfazowych (tzw. "siła") wynosi 400V.
• Prąd (I): Mierzony w Amperach (A). To "ilość" elektronów przepływających przez przewód w jednostce czasu. Im większy prąd, tym większe obciążenie dla przewodów i tym większe ryzyko przegrzania, jeśli zabezpieczenie jest niewłaściwe.

Wzajemne relacje między nimi opisuje podstawowy wzór P = U * I (dla prądu stałego i obwodów jednofazowych rezystancyjnych), który będziemy rozwijać w kolejnych sekcjach.

Co to jest prąd znamionowy i dlaczego jest decydujący?

Prąd znamionowy bezpiecznika (oznaczany jako I_n) to maksymalna wartość prądu, która może przez niego przepływać w sposób ciągły, bez jego zadziałania. Jest to kluczowy parametr, który decyduje o tym, czy bezpiecznik prawidłowo ochroni Twój obwód. Jeśli prąd w obwodzie przekroczy wartość znamionową bezpiecznika (o określoną wartość i przez określony czas, w zależności od charakterystyki), bezpiecznik zadziała i przerwie obwód. Wartości prądów znamionowych są znormalizowane, co ułatwia dobór i wymianę. W domowych instalacjach w Polsce najczęściej spotykamy wyłączniki nadprądowe (potocznie "eski") o następujących wartościach:

• 6A
• 10A
• 16A
• 20A
• 25A

Wybór odpowiedniej wartości jest absolutnie kluczowy dla bezpieczeństwa i prawidłowego funkcjonowania instalacji. Zbyt niska wartość będzie powodować częste, niepotrzebne wyłączanie zasilania, natomiast zbyt wysoka może nie zapewnić odpowiedniej ochrony przed przeciążeniem.

Charakterystyka B, C, D co oznacza ta litera na bezpieczniku?

Oprócz wartości prądu znamionowego, na każdym bezpieczniku nadprądowym znajdziesz literę jest to tzw. charakterystyka czasowo-prądowa. Określa ona, jak szybko bezpiecznik zadziała przy określonym przekroczeniu prądu znamionowego. Różne urządzenia mają różne profile poboru prądu, zwłaszcza w momencie rozruchu, dlatego potrzebujemy różnych charakterystyk:

• Charakterystyka B: To najczęściej spotykana charakterystyka w domowych instalacjach. Bezpieczniki typu B reagują szybko na niewielkie przeciążenia i zwarcia. Zadziałają, gdy prąd zwarciowy przekroczy 3-5 krotność prądu znamionowego.
  • Typowe zastosowanie: Obwody oświetleniowe, gniazdka ogólnego przeznaczenia, urządzenia rezystancyjne (np. grzałki, czajniki, żelazka) bez dużych prądów rozruchowych.
• Charakterystyka C: Bezpieczniki typu C są bardziej "tolerancyjne" na chwilowe, wysokie prądy rozruchowe. Zadziałają, gdy prąd zwarciowy przekroczy 5-10 krotność prądu znamionowego.
  • Typowe zastosowanie: Urządzenia z silnikami elektrycznymi (np. pralki, lodówki, odkurzacze, pompy, kompresory), transformatory, zasilacze, czyli wszędzie tam, gdzie w momencie włączenia występuje duży, ale krótkotrwały wzrost prądu.
• Charakterystyka D: To charakterystyka przeznaczona dla urządzeń o bardzo dużych prądach rozruchowych, które mogą być nawet 10-20 razy większe niż prąd znamionowy.
  • Typowe zastosowanie: Spawarki, silniki o dużych mocach, niektóre urządzenia rentgenowskie. Rzadko spotykane w typowych instalacjach domowych.

Wybór odpowiedniej charakterystyki jest tak samo ważny jak dobór wartości prądu znamionowego. Zbyt "szybka" charakterystyka (np. B dla silnika) będzie powodować niepotrzebne wybijanie, a zbyt "wolna" (np. C dla oświetlenia) może opóźnić zadziałanie w przypadku zwarcia, zwiększając ryzyko uszkodzeń.

Obliczanie bezpiecznika dla instalacji jednofazowej (230V) krok po kroku

Teraz, gdy znamy już podstawowe pojęcia, możemy przejść do konkretów. Większość domowych obwodów w Polsce to instalacje jednofazowe o napięciu 230V. Obliczenia dla nich są stosunkowo proste, ale wymagają precyzji i uwzględnienia kilku ważnych zasad.

Prosty wzór, który uratuje Twój dom: I = P / U

Podstawowy wzór, który pozwoli Ci obliczyć prąd płynący w obwodzie jednofazowym, jest niezwykle prosty i łatwy do zapamiętania. To fundament, od którego zaczynamy:

I = P / U

Gdzie:

• I to prąd w Amperach (A), który chcemy obliczyć.
• P to moc urządzenia lub suma mocy wszystkich urządzeń podłączonych do danego obwodu, wyrażona w Watach (W).
• U to napięcie w sieci, które dla instalacji jednofazowej w Polsce wynosi 230V.

Pamiętaj, aby moc zawsze przeliczać na Waty (1 kW = 1000 W), zanim podstawisz ją do wzoru.

Przykład praktyczny: dobieramy bezpiecznik dla czajnika, pralki i piekarnika

Przejdźmy do konkretnych przykładów, które najlepiej ilustrują proces doboru. Zawsze patrzę na to w ten sposób: musimy wiedzieć, ile prądu "ciągnie" dane urządzenie, aby dobrać do niego odpowiednie zabezpieczenie.

1. Czajnik elektryczny (obwód gniazdek):
   • Moc (P): 2200 W
   • Napięcie (U): 230 V
   • Obliczenie prądu: I = 2200 W / 230 V ≈ 9,57 A
   • Wybór bezpiecznika: Najbliższa znormalizowana wartość wyższa od 9,57 A to 10A. Czajnik nie ma dużego prądu rozruchowego, więc charakterystyka B10 będzie odpowiednia dla obwodu gniazdkowego, do którego jest podłączony.
2. Pralka automatyczna (dedykowany obwód gniazdkowy):
   • Moc (P): 2000 W (moc grzałki, silnik ma mniejszą moc, ale generuje prąd rozruchowy)
   • Napięcie (U): 230 V
   • Obliczenie prądu: I = 2000 W / 230 V ≈ 8,7 A
   • Wybór bezpiecznika: Tutaj potrzebujemy uwzględnić prąd rozruchowy silnika pralki. Mimo że prąd roboczy to ok. 8,7 A, pralka z silnikiem indukcyjnym może chwilowo pobierać znacznie więcej. Dlatego często stosuje się bezpieczniki o charakterystyce C. Najbliższa znormalizowana wartość wyższa to 10A lub 16A. Jeśli obwód jest dedykowany dla pralki i przewody są odpowiednie (min. 2,5 mm²), C16 będzie bezpiecznym wyborem, by uniknąć wybijania przy rozruchu. Jeśli obwód jest współdzielony z innymi urządzeniami, należy zsumować ich moce.
3. Piekarnik elektryczny (dedykowany obwód gniazdkowy):
   • Moc (P): 3000 W
   • Napięcie (U): 230 V
   • Obliczenie prądu: I = 3000 W / 230 V ≈ 13,04 A
   • Wybór bezpiecznika: Najbliższa znormalizowana wartość wyższa to 16A. Piekarnik to urządzenie rezystancyjne, więc charakterystyka B16 będzie zazwyczaj odpowiednia, pod warunkiem, że obwód jest dedykowany i przewody mają odpowiedni przekrój (min. 2,5 mm²).

Współczynnik zapasu dlaczego nie warto dobierać bezpiecznika "na styk"?

W moich obliczeniach zawsze stosuję pewien margines bezpieczeństwa, czyli tzw. współczynnik zapasu. Nie dobieramy bezpiecznika "na styk" do obliczonego prądu roboczego. Dlaczego? Urządzenia, zwłaszcza te z elementami grzejnymi, mogą mieć chwilowe skoki poboru mocy, a także nie chcemy, aby bezpiecznik wyłączał się przy każdym minimalnym przekroczeniu nominalnej wartości. Zazwyczaj przyjmuje się współczynnik zapasu na poziomie 1,25. Oznacza to, że obliczony prąd roboczy mnożymy przez 1,25, a dopiero do tej wartości dobieramy najbliższy wyższy bezpiecznik. Na przykład, jeśli obliczony prąd to 10 A, to 10 A * 1,25 = 12,5 A. Wtedy dobieramy bezpiecznik 16 A, a nie 10 A. To zapewnia stabilność pracy instalacji i minimalizuje ryzyko niepotrzebnych wyłączeń, jednocześnie utrzymując wysoki poziom bezpieczeństwa.

Dobór bezpieczników dla instalacji trójfazowej (400V) urządzenia "siłowe"

W wielu domach, zwłaszcza tych nowszych lub z rozbudowaną kuchnią, spotykamy instalacje trójfazowe, potocznie nazywane "siłą". Są one niezbędne do zasilania urządzeń o dużej mocy, takich jak kuchenki indukcyjne, piekarniki trójfazowe, a także niektóre pompy czy silniki w warsztatach. Obliczenia dla nich są nieco bardziej złożone niż dla obwodów jednofazowych.

Wzór na moc dla urządzeń trójfazowych co musisz uwzględnić?

Dla obwodów trójfazowych (400V) musimy uwzględnić dodatkowe czynniki, takie jak obecność trzech faz i współczynnik mocy. Wzór na prąd wygląda następująco:

I = P / (U * √3 * cos φ)

Gdzie:

• I to prąd w Amperach (A), który chcemy obliczyć.
• P to moc urządzenia w Watach (W).
• U to napięcie międzyfazowe, które dla instalacji trójfazowej w Polsce wynosi 400V.
• √3 to pierwiastek kwadratowy z 3, którego wartość wynosi około 1,73. Wynika to z matematyki obwodów trójfazowych.
• cos φ (czyt. "cosinus fi") to współczynnik mocy. Określa on efektywność wykorzystania energii elektrycznej.
  • Dla urządzeń grzewczych (rezystancyjnych), takich jak kuchenki elektryczne, piekarniki, grzałki, cos φ jest bliski 1 (lub po prostu przyjmuje się 1).
  • Dla urządzeń z silnikami indukcyjnymi (np. pompy, silniki), cos φ jest zazwyczaj niższy i wynosi typowo 0,8 - 0,9. Wartość tę często można znaleźć na tabliczce znamionowej urządzenia.

W domowych zastosowaniach, dla uproszczenia i zapewnienia marginesu bezpieczeństwa, często przyjmuje się cos φ = 1, zwłaszcza dla urządzeń grzewczych. Jednak dla silników, gdzie współczynnik mocy jest niższy, jego uwzględnienie jest ważne.

Krok po kroku: dobór zabezpieczenia dla kuchenki indukcyjnej lub silnika

Przyjrzyjmy się praktycznemu przykładowi, który pomoże nam zrozumieć, jak zastosować ten wzór.

1. Kuchenka indukcyjna (trójfazowa):
   • Moc (P): 7400 W (często spotykana moc)
   • Napięcie (U): 400 V
   • √3: 1,73
   • cos φ: 1 (kuchenka to urządzenie grzewcze)
   • Obliczenie prądu: I = 7400 W / (400 V * 1,73 * 1) ≈ 7400 W / 692 ≈ 10,69 A
   • Współczynnik zapasu: 10,69 A * 1,25 = 13,36 A
   • Wybór bezpiecznika: Najbliższa znormalizowana wartość wyższa to 16A. Kuchenka indukcyjna nie ma dużego prądu rozruchowego, więc charakterystyka B16 (dla każdego z trzech biegunów) będzie odpowiednia.

Zawsze pamiętaj, że bezpiecznik trójfazowy to tak naprawdę trzy niezależne bezpieczniki połączone w jednej obudowie, które zadziałają jednocześnie, jeśli prąd na którejkolwiek fazie przekroczy wartość znamionową.

Różnice w obliczeniach dla silników i urządzeń grzewczych

Jak już wspomniałem, kluczową różnicą w doborze bezpieczników dla silników i urządzeń grzewczych jest współczynnik mocy (cos φ) oraz prąd rozruchowy. Urządzenia grzewcze (np. piekarniki, grzałki) mają cos φ bliski 1 i nie generują dużych prądów rozruchowych. Dlatego dla nich często wystarczają bezpieczniki o charakterystyce B. Natomiast silniki indukcyjne charakteryzują się niższym cos φ (zazwyczaj 0,8-0,9) i co ważniejsze, w momencie rozruchu mogą pobierać prąd wielokrotnie wyższy niż ich prąd znamionowy. Z tego powodu dla silników zawsze rekomenduję stosowanie bezpieczników o charakterystyce C, które są bardziej odporne na chwilowe przeciążenia, zapobiegając niepotrzebnemu wybijaniu.

Specyfika zabezpieczeń w instalacjach fotowoltaicznych

Instalacje fotowoltaiczne (PV) to coraz częstszy element krajobrazu naszych domów. Chociaż generują prąd, ich specyfika wymaga zupełnie innego podejścia do zabezpieczeń niż w tradycyjnych instalacjach AC. Tutaj mamy do czynienia zarówno z prądem stałym (DC), jak i przemiennym (AC), a każdy z nich wymaga dedykowanych rozwiązań.

Zabezpieczenia po stronie DC jak chronić panele fotowoltaiczne?

Po stronie paneli fotowoltaicznych mamy do czynienia z prądem stałym (DC). Tutaj tradycyjne bezpieczniki AC są absolutnie niewystarczające i niebezpieczne. Zabezpieczenia DC mają za zadanie chronić przewody i same panele przed prądem zwarciowym (Isc) oraz prądami wstecznymi, które mogą wystąpić np. w przypadku uszkodzenia jednego z modułów w łańcuchu. Stosuje się specjalne bezpieczniki topikowe DC (tzw. wkładki topikowe PV) oraz rozłączniki izolacyjne DC. Ich rola jest krytyczna, ponieważ łuk elektryczny w obwodach DC jest znacznie trudniejszy do ugaszenia niż w AC, co zwiększa ryzyko pożaru. Dobór tych bezpieczników opiera się na parametrach prądowych paneli (prąd zwarciowy Isc) i jest bardzo precyzyjny, często wykonywany przez producentów systemów PV.

Zabezpieczenia po stronie AC jak dobrać bezpiecznik do mocy falownika?

Falownik to serce instalacji PV, które przekształca prąd stały z paneli na prąd przemienny, którym zasilamy nasz dom i który oddajemy do sieci. Po stronie wyjściowej falownika mamy już do czynienia z prądem przemiennym (AC), więc tutaj stosujemy standardowe wyłączniki nadprądowe (tzw. "eski") oraz wyłączniki różnicowoprądowe (RCD). Dobór bezpiecznika AC po stronie falownika bazuje na jego mocy wyjściowej. Stosujemy te same wzory, co dla standardowych instalacji jednofazowych lub trójfazowych, w zależności od typu falownika. Na przykład, dla falownika jednofazowego o mocy 3 kW, obliczamy prąd I = 3000 W / 230 V ≈ 13,04 A, co sugeruje bezpiecznik 16A (najczęściej B16).

Dlaczego nie można stosować zwykłych "esek" do prądu stałego?

To bardzo ważna kwestia, którą często muszę tłumaczyć. Standardowe wyłączniki nadprądowe (AC), które mamy w domowych rozdzielnicach, są zaprojektowane do pracy z prądem przemiennym. W prądzie przemiennym, napięcie i prąd cyklicznie przechodzą przez zero (50 razy na sekundę), co naturalnie pomaga w gaszeniu łuku elektrycznego powstającego podczas rozłączania obwodu. W przypadku prądu stałego (DC), prąd płynie w jednym kierunku i nie ma naturalnego przejścia przez zero. Jeśli spróbujemy rozłączyć obwód DC zwykłym bezpiecznikiem AC, powstanie trwały, bardzo gorący łuk elektryczny, który jest niezwykle trudny do ugaszenia. Może to prowadzić do stopienia styków bezpiecznika, uszkodzenia rozdzielnicy, a co najgorsze do pożaru. Dlatego do obwodów DC zawsze należy stosować specjalnie zaprojektowane zabezpieczenia DC, które posiadają odpowiednie komory gaszeniowe i konstrukcję zdolną do bezpiecznego przerwania prądu stałego.

Dobór bezpiecznika a przekrój przewodów klucz do bezpieczeństwa

To jest absolutnie fundamentalna zasada, którą każdy, kto myśli o elektryce, musi mieć w głowie. Często słyszę, że "bezpiecznik chroni urządzenie". To błąd! Bezpiecznik chroni przede wszystkim przewód. Jeśli przewód jest za cienki, a bezpiecznik za mocny, to przewód się spali, zanim bezpiecznik zadziała. To prosta droga do katastrofy.

Złota zasada elektryka: najpierw przewód, potem bezpiecznik

Zapamiętaj to: bezpiecznik chroni przewód przed przegrzaniem i uszkodzeniem izolacji, a w konsekwencji przed pożarem. Dopiero pośrednio chroni urządzenie. To oznacza, że dobierając bezpiecznik, musimy zawsze brać pod uwagę maksymalną obciążalność prądową przewodu, do którego ten bezpiecznik ma być podłączony. Przewód ma swoją "wytrzymałość" na przepływ prądu, która zależy od jego przekroju, materiału (miedź lub aluminium), sposobu ułożenia (w ścianie, w rurce, na powietrzu) i temperatury otoczenia. Bezpiecznik musi być dobrany tak, aby jego prąd znamionowy był niższy lub równy maksymalnej obciążalności prądowej przewodu.

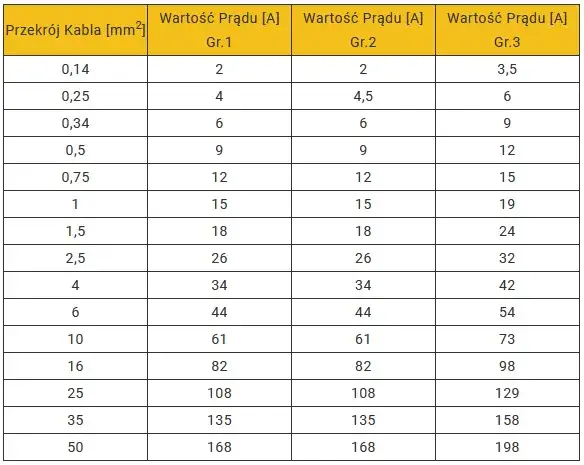

Tabela obciążalności prądowej jak dobrać kabel do bezpiecznika 10A, 16A, 20A?

Aby ułatwić zrozumienie tej zasady, przygotowałem uproszczoną tabelę obciążalności prądowej dla najczęściej spotykanych przekrojów przewodów miedzianych w instalacjach domowych. Pamiętaj, że są to wartości orientacyjne dla typowych warunków ułożenia (np. w tynku, w rurkach) i zawsze należy odnosić się do aktualnych norm (w Polsce PN-HD 60364) oraz zaleceń producentów przewodów.

Jak widać z tabeli, dla przewodu 1,5 mm² nie wolno stosować bezpiecznika 16A, ponieważ jego obciążalność prądowa jest niższa. Podobnie, dla przewodu 2,5 mm² bezpiecznik 25A jest ryzykowny, a często niedopuszczalny. Zawsze należy dążyć do tego, aby przewód był "mocniejszy" niż bezpiecznik.

Konsekwencje niedopasowania tych dwóch elementów

Niedopasowanie bezpiecznika do przekroju przewodu to jeden z najgroźniejszych błędów w instalacjach elektrycznych. Jeśli bezpiecznik jest zbyt mocny w stosunku do przewodu, to w przypadku przeciążenia prąd będzie płynął przez przewód, który nie jest w stanie go bezpiecznie przewodzić. Skutkuje to drastycznym wzrostem temperatury przewodu. Izolacja zaczyna się topić, a w skrajnych przypadkach może dojść do zapłonu. Topniejąca izolacja prowadzi do zwarć, które mogą uszkodzić urządzenia, a nawet spowodować pożar. To właśnie dlatego tak ważne jest, aby zawsze najpierw dobrać odpowiedni przekrój przewodu do planowanego obciążenia, a dopiero potem dobrać bezpiecznik, który będzie chronił ten przewód. Nigdy odwrotnie!

Unikaj tych błędów przy doborze bezpieczników

W swojej praktyce widziałem wiele błędów, które wynikały z niewiedzy lub, co gorsza, z lekceważenia zasad bezpieczeństwa. Chcę Cię ostrzec przed najczęstszymi z nich, abyś mógł ich uniknąć w swoim domu.

Błąd nr 1: Zawyżanie wartości bezpiecznika ("drutowanie")

To chyba najbardziej kardynalny i najniebezpieczniejszy błąd. "Drutowanie" to potoczne określenie na sytuację, gdy zamiast spalonego bezpiecznika topikowego wkładamy w jego miejsce drut lub inny przedmiot, albo gdy po prostu wymieniamy bezpiecznik na taki o znacznie wyższej wartości prądu znamionowego, bo "ciągle wybija". To jest proszenie się o pożar! Zawyżając wartość bezpiecznika, pozbawiasz instalację jej podstawowego zabezpieczenia. Przewody będą się przegrzewać, izolacja topić, a w końcu dojdzie do zwarcia lub zapłonu. Jeśli bezpiecznik "wybija", to jest to sygnał, że coś jest nie tak albo obwód jest przeciążony, albo jest zwarcie, albo urządzenie jest uszkodzone. Zawsze należy znaleźć przyczynę problemu, a nie "wzmacniać" zabezpieczenie.

Błąd nr 2: Ignorowanie prądów rozruchowych urządzeń

Wielu ludzi zapomina, że niektóre urządzenia, zwłaszcza te z silnikami elektrycznymi (np. pralki, lodówki, odkurzacze, piły), w momencie włączenia pobierają prąd znacznie wyższy niż ich prąd znamionowy. Jest to tzw. prąd rozruchowy. Jeśli do takiego urządzenia dobierzesz bezpiecznik o charakterystyce B (która szybko reaguje na przeciążenia), będzie on często "wybijał" mimo, że urządzenie jest sprawne. To prowadzi do frustracji i często do wspomnianego wyżej błędu "zawyżania". Zawsze należy brać pod uwagę charakterystykę urządzenia i stosować bezpieczniki o odpowiedniej charakterystyce, najczęściej C dla urządzeń z silnikami.

Błąd nr 3: Stosowanie niewłaściwej charakterystyki (np. B zamiast C)

Jak już wspomniałem, charakterystyka bezpiecznika jest równie ważna jak jego wartość prądu znamionowego. Stosowanie niewłaściwej charakterystyki może prowadzić do dwóch problemów:

• Charakterystyka B dla silnika: Bezpiecznik będzie często wybijał przy każdym włączeniu urządzenia, co jest irytujące i niepotrzebne.
• Charakterystyka C dla obwodu oświetleniowego/gniazdek: Bezpiecznik typu C reaguje wolniej na przeciążenia. W przypadku zwarcia w obwodzie oświetleniowym, bezpiecznik C zadziała z opóźnieniem, co może prowadzić do większych uszkodzeń przewodów lub urządzeń, zanim zasilanie zostanie odcięte. Zawsze dążymy do tego, aby zabezpieczenie zadziałało jak najszybciej, gdy jest to konieczne.

Dlatego tak ważne jest, aby dokładnie znać przeznaczenie danego obwodu i dobrać do niego bezpiecznik o odpowiedniej charakterystyce.

Kiedy wezwać elektryka? Sygnały, że instalacja wymaga profesjonalnej oceny

Chociaż znajomość wzorów i zasad doboru bezpieczników jest niezwykle cenna, to jednak istnieją sytuacje, w których samodzielne działanie jest niewskazane, a wręcz niebezpieczne. Jako Nikodem Wilk, zawsze podkreślam, że bezpieczeństwo jest najważniejsze, a praca z prądem wymaga szacunku i profesjonalnej wiedzy.

Ciągłe "wybijanie" bezpiecznika co to oznacza?

Jeśli bezpiecznik w Twojej instalacji "wybija" często, to jest to jednoznaczny sygnał problemu. Nie jest to powód do wymiany bezpiecznika na mocniejszy! Ciągłe wybijanie może oznaczać:

• Przeciążenie obwodu: Zbyt wiele urządzeń podłączonych do jednego obwodu.
• Zwarcie: Uszkodzona izolacja przewodów lub awaria w jednym z urządzeń powodująca bezpośredni kontakt fazy z neutralnym lub uziemieniem.
• Uszkodzone urządzenie: Samo urządzenie może być uszkodzone i pobierać zbyt duży prąd.

W każdej z tych sytuacji konieczna jest interwencja wykwalifikowanego elektryka, który zlokalizuje przyczynę problemu i bezpiecznie go usunie. Ignorowanie tych sygnałów może prowadzić do poważnych konsekwencji.

Modernizacja instalacji a konieczność weryfikacji zabezpieczeń

Każda większa zmiana w instalacji elektrycznej w Twoim domu czy to dodanie nowych obwodów, zwiększenie mocy przyłączeniowej (np. po zainstalowaniu pompy ciepła czy kuchenki indukcyjnej), czy nawet gruntowny remont kuchni lub łazienki wymaga ponownej weryfikacji i ewentualnej wymiany zabezpieczeń. Instalacja elektryczna to system naczyń połączonych. Zwiększenie obciążenia w jednym miejscu może mieć wpływ na całą sieć. Tylko kwalifikowany elektryk jest w stanie ocenić, czy istniejące zabezpieczenia są nadal odpowiednie dla zmienionego zapotrzebowania na moc i czy przekroje przewodów są wystarczające. Nie ryzykuj, modernizacje zawsze konsultuj z fachowcem.

Przeczytaj również: Bezpiecznik B16: Ile kW obsłuży? Maksymalna moc i bezpieczne obciążenie

Podsumowanie: Obliczaj z głową, ale montaż zostaw profesjonalistom

Mam nadzieję, że ten artykuł dostarczył Ci solidnej wiedzy na temat doboru bezpieczników i pozwolił zrozumieć, jak ważne są prawidłowe obliczenia i wybór odpowiednich zabezpieczeń. Wiedza ta jest niezwykle cenna i pozwala świadomie korzystać z instalacji elektrycznej. Pamiętaj jednak, że samodzielne obliczenia to jedno, a wszelkie prace związane z montażem, wymianą czy modyfikacją instalacji elektrycznej to zupełnie inna kwestia. Ze względu na Twoje bezpieczeństwo i bezpieczeństwo Twoich bliskich, wszelkie prace przy instalacji elektrycznej powinny być wykonywane wyłącznie przez uprawnionego elektryka. Prąd nie wybacza błędów, a konsekwencje mogą być tragiczne. Obliczaj z głową, ale montaż zostaw profesjonalistom.
