W domowej instalacji elektrycznej, choć często niewidoczne, bezpieczniki odgrywają rolę cichych strażników. To właśnie one są pierwszą linią obrony przed zagrożeniami takimi jak przeciążenia, zwarcia czy nawet porażenie prądem, zapewniając bezpieczeństwo Tobie, Twoim bliskim i całemu mieniu. W tym artykule, jako Nikodem Wilk, postaram się przybliżyć Ci ich fundamentalne znaczenie i działanie, abyś mógł lepiej zrozumieć, jak chroniona jest Twoja elektryka.
Bezpiecznik to kluczowy strażnik domowej instalacji elektrycznej chroni przed przeciążeniami, zwarciami i porażeniem.
- Bezpieczniki przerywają obwód, gdy prąd przekroczy bezpieczną wartość, zapobiegając uszkodzeniom i pożarom.
- Chronią przed przeciążeniem (zbyt wiele urządzeń), zwarciem (uszkodzona izolacja) i porażeniem prądem.
- Współczesne instalacje wykorzystują wyłączniki nadprądowe (MCB), różnicowoprądowe (RCD) i ograniczniki przepięć (SPD).
- Wyłączniki nadprądowe ("eski") zabezpieczają przed przeciążeniami i zwarciami, występują w typach B, C, D.
- Wyłączniki różnicowoprądowe ("różnicówki") są obowiązkowe i chronią ludzi przed porażeniem prądem.
- Ograniczniki przepięć chronią elektronikę przed nagłymi skokami napięcia, np. podczas burzy.
Czym jest bezpiecznik i dlaczego bez niego cała instalacja jest bezbronna?
Z mojej perspektywy, bezpiecznik to nic innego jak serce systemu bezpieczeństwa elektrycznego. Jego podstawowa funkcja jest prosta, ale absolutnie kluczowa: w momencie, gdy natężenie prądu w obwodzie przekroczy bezpieczną, z góry określoną wartość, bezpiecznik natychmiast przerywa ten obwód. Wyobraź sobie, że jest to swego rodzaju "zawór bezpieczeństwa", który zamyka dopływ prądu, zanim dojdzie do poważniejszych konsekwencji. Bez tego mechanizmu, cała instalacja, podłączone do niej urządzenia, a co najważniejsze ludzie, byliby bezbronni wobec kaprysów elektryczności.
Przeciążenie, zwarcie, pożar poznaj realne zagrożenia, przed którymi chroni Cię bezpiecznik
Rozumienie zagrożeń to pierwszy krok do docenienia roli bezpieczników. Oto, przed czym konkretnie chronią nas te małe, ale potężne urządzenia:
- Przeciążenie: To sytuacja, gdy do jednego obwodu podłączamy zbyt wiele urządzeń, które jednocześnie pobierają prąd. Kable nie są w stanie przewodzić tak dużego natężenia, zaczynają się przegrzewać, a ich izolacja może ulec uszkodzeniu. Bezpiecznik, wykrywając nadmierny prąd, przerywa obwód, zanim przewody osiągną krytyczną temperaturę, zapobiegając ryzyku pożaru.
- Zwarcie: Jest to nagły, gwałtowny wzrost prądu, spowodowany najczęściej uszkodzeniem izolacji i bezpośrednim zetknięciem się przewodów fazowego i neutralnego (lub ochronnego). Prąd zwarciowy może osiągnąć wartości tysięcy amperów w ułamku sekundy! Bezpiecznik musi zadziałać błyskawicznie, aby zapobiec zniszczeniu instalacji, urządzeń i, co najważniejsze, wybuchowi pożaru.
- Porażenie prądem: Chociaż bezpośrednio nie jest to rola klasycznego bezpiecznika topikowego czy nadprądowego, to wyspecjalizowane zabezpieczenia, takie jak wyłączniki różnicowoprądowe, chronią nas przed tym śmiertelnym zagrożeniem. Wykrywają one nawet niewielki "upływ" prądu, który mógłby przepłynąć przez ciało człowieka, i natychmiast odcinają zasilanie, ratując życie.
- Przepięcia: To nagłe, krótkotrwałe skoki napięcia, które mogą pojawić się w sieci elektrycznej na skutek wyładowań atmosferycznych (uderzeń pioruna) lub awarii w sieci energetycznej. Mogą one zniszczyć wrażliwą elektronikę w Twoim domu. Ograniczniki przepięć działają jak tarcza, odprowadzając nadmiar energii do ziemi, chroniąc sprzęt elektroniczny.
Poznaj wyspecjalizowanych strażników: typy zabezpieczeń w Twojej skrzynce
Wielu z nas myśli o "bezpieczniku" jako o jednym, uniwersalnym elemencie. Nic bardziej mylnego! W nowoczesnej domowej instalacji elektrycznej działa cały zespół wyspecjalizowanych strażników, z których każdy ma swoje konkretne zadanie. To właśnie ich wspólne działanie zapewnia kompleksową ochronę.

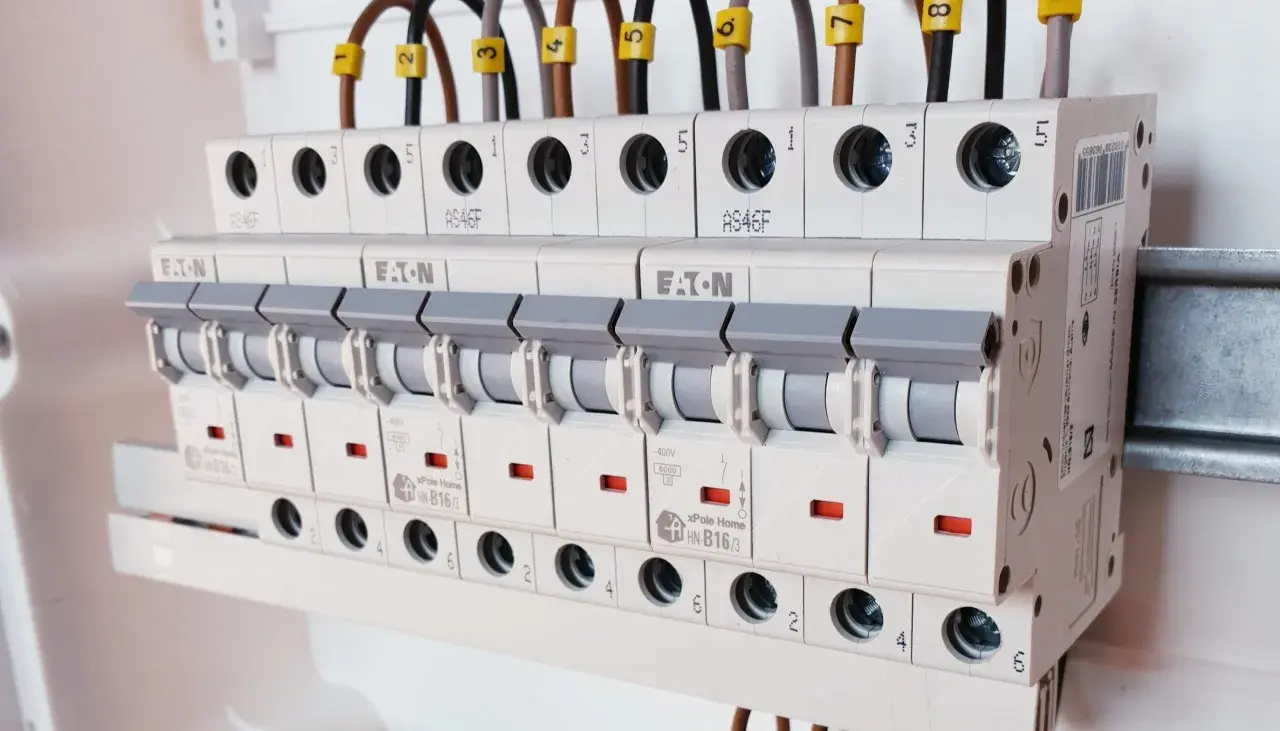

Wyłącznik nadprądowy (MCB): podstawowa ochrona przed przeciążeniem i zwarciem
Wyłącznik nadprądowy, często nazywany potocznie "eską" (od charakterystycznego kształtu litery S na schematach), to najczęściej spotykany element w domowej rozdzielnicy. Zastąpił on stare bezpieczniki topikowe i jest Twoim głównym obrońcą przed dwoma podstawowymi zagrożeniami: przeciążeniem i zwarciem. Gdy prąd przekroczy bezpieczną wartość, "eska" automatycznie "wybija", przerywając obwód. Po usunięciu przyczyny problemu, można go łatwo zresetować, podnosząc dźwignię.
Wyłącznik różnicowoprądowy (RCD): Twój anioł stróż chroniący przed porażeniem prądem
Wyłącznik różnicowoprądowy, znany jako "różnicówka", to prawdziwy anioł stróż w Twojej instalacji. Jego obecność w nowoczesnych domach jest obowiązkowa i absolutnie kluczowa dla ochrony życia ludzkiego. Działa na zasadzie porównywania prądu wpływającego do obwodu z prądem z niego wypływającym. Jeśli wykryje nawet niewielką różnicę (np. 30 mA), co może oznaczać, że prąd "ucieka" przez ciało człowieka, natychmiast odcina zasilanie. To niezwykle szybkie działanie minimalizuje ryzyko poważnego porażenia.
Ogranicznik przepięć (SPD): tarcza dla Twojej elektroniki przed uderzeniem pioruna
Ogranicznik przepięć (SPD) to element, który chroni Twoją instalację i, co równie ważne, wszystkie wrażliwe urządzenia elektroniczne (komputery, telewizory, sprzęt AGD) przed nagłymi i g destructive skokami napięcia. Takie przepięcia mogą być spowodowane uderzeniem pioruna w pobliżu domu lub awariami w sieci energetycznej. Stosuje się często ochronę warstwową (Typ 1, Typ 2, Typ 3), gdzie każdy typ odpowiada za inną "linię obrony", skutecznie rozpraszając energię przepięcia, zanim dotrze ona do Twoich urządzeń.
Bezpieczniki topikowe: czy klasyczne "korki" mają jeszcze rację bytu?
Klasyczne bezpieczniki topikowe, potocznie nazywane "korkami", to technologia starszej generacji. Ich zasada działania polega na tym, że w momencie przekroczenia bezpiecznego natężenia prądu, specjalny drut (topik) wewnątrz bezpiecznika ulega stopieniu, przerywając obwód. Po zadziałaniu wymagają wymiany całej wkładki, co jest ich główną wadą w porównaniu do wyłączników nadprądowych. Nadal można je spotkać w bardzo starych instalacjach, ale co ciekawe, w wyspecjalizowanych zastosowaniach, takich jak instalacje fotowoltaiczne, wciąż odgrywają ważną rolę, o czym opowiem za chwilę.
Jak rozszyfrować oznaczenia na bezpiecznikach i zrozumieć swoją instalację
Co oznaczają litery B, C i D? Dobór charakterystyki do konkretnych zastosowań (oświetlenie, gniazdka, silniki)
Na wyłącznikach nadprądowych zauważysz litery B, C lub D. To tak zwana charakterystyka zadziałania, która informuje o tym, jak szybko bezpiecznik zareaguje na przeciążenie lub zwarcie. Odpowiedni dobór charakterystyki jest kluczowy dla prawidłowego funkcjonowania instalacji i uniknięcia niepotrzebnych wyłączeń:
- Typ B: To najczęściej stosowany typ w domach. Reaguje najszybciej na niewielkie przeciążenia i zwarcia. Idealny do obwodów oświetleniowych (np. B10, czyli 10 Amperów) oraz ogólnych gniazdek elektrycznych (np. B16, czyli 16 Amperów), gdzie nie ma dużych prądów rozruchowych.
- Typ C: Charakteryzuje się opóźnionym działaniem w stosunku do typu B. Jest przeznaczony do obwodów, w których podłączone urządzenia generują większe prądy rozruchowe, takie jak silniki elektryczne, płyty indukcyjne czy niektóre zasilacze. Dzięki temu unikamy "wybijania" bezpiecznika przy każdym uruchomieniu mocniejszego sprzętu.
- Typ D: Ten typ ma jeszcze bardziej opóźnione działanie i jest stosunkowo rzadko spotykany w typowych instalacjach domowych. Przeznaczony jest do ochrony obwodów z urządzeniami o bardzo dużych prądach rozruchowych, np. spawarki czy duże maszyny przemysłowe.
Ampery (A) i Wolty (V): dlaczego te wartości muszą być idealnie dopasowane?
Oprócz litery, na każdym bezpieczniku znajdziesz również wartości liczbowe, takie jak 10A, 16A czy 250V. Wartość w Amperach (A) określa maksymalne natężenie prądu, jakie może bezpiecznie przepływać przez obwód, zanim bezpiecznik zadziała. Zbyt wysoka wartość bezpiecznika może doprowadzić do przegrzewania się kabli, zanim bezpiecznik zareaguje. Z kolei wartość w Voltach (V) informuje o maksymalnym napięciu, dla którego dany bezpiecznik jest przeznaczony. W Polsce standardem jest 230V. Niezwykle ważne jest, aby te wartości były idealnie dopasowane do specyfiki Twojej instalacji i podłączonych urządzeń, ponieważ tylko wtedy zapewniona jest skuteczna i bezpieczna ochrona.
Symbol "różnicówki" (30mA): co oznacza kluczowy parametr ochrony przed porażeniem?
Na wyłącznikach różnicowoprądowych (RCD) z pewnością zauważysz symbol "30mA". To niezwykle ważny parametr, który określa czułość wyłącznika, czyli minimalną różnicę prądu między przewodem fazowym a neutralnym, która spowoduje jego zadziałanie. Wartość 30 mA jest krytyczna, ponieważ jest to próg, który gwarantuje ochronę człowieka przed porażeniem prądem. Prąd o natężeniu 30 mA przepływający przez ciało ludzkie przez krótki czas jest uznawany za bezpieczny i nie powinien prowadzić do migotania komór serca. Dzięki temu parametrowi, "różnicówka" jest w stanie błyskawicznie odciąć zasilanie, minimalizując ryzyko poważnych obrażeń, a nawet śmierci.
Bezpiecznik w praktyce: działanie zabezpieczeń w codziennych sytuacjach
Scenariusz 1: Włączasz czajnik, toster i mikrofalówkę jednocześnie co się dzieje w skrzynce?
Wyobraź sobie typową poranną krzątaninę: włączasz czajnik, aby zagotować wodę na kawę, jednocześnie włączasz toster, a Twoja druga połówka podgrzewa coś w mikrofalówce. Wszystkie te urządzenia, podłączone do tego samego obwodu gniazdek, zaczynają pobierać znaczną moc. Jeśli sumaryczny pobór prądu przekroczy dopuszczalną wartość dla danego obwodu (np. 16 Amperów dla wyłącznika typu B16), wyłącznik nadprądowy, czyli "eska", natychmiast zadziała. Usłyszysz charakterystyczne "klik" i zasilanie w tym obwodzie zostanie odcięte. To kluczowe działanie zapobiega przegrzewaniu się przewodów i potencjalnemu pożarowi. Po odłączeniu jednego z urządzeń, bezpiecznik można z łatwością zresetować.
Scenariusz 2: Uszkodzony kabel od lampki jak bezpiecznik ratuje sytuację?
Masz starą lampkę nocną, której kabel jest już nieco przetarty. Nagle, przez przypadek, izolacja zostaje całkowicie uszkodzona, a przewód fazowy dotyka metalowej obudowy lampki lub przewodu neutralnego. W tym momencie dochodzi do zwarcia prąd zaczyna płynąć z ogromnym natężeniem, niemal bez oporu. Tutaj ponownie do akcji wkracza wyłącznik nadprądowy. Jego mechanizm magnetyczny (dla zwarć) reaguje błyskawicznie, w ułamku sekundy, przerywając obwód. To natychmiastowe odcięcie zasilania jest kluczowe, aby zapobiec poważnemu uszkodzeniu instalacji, iskrzeniu, a co najważniejsze ryzyku pożaru spowodowanego przegrzaniem przewodów w miejscu zwarcia.
Scenariusz 3: Burza za oknem która część instalacji jest na pierwszej linii frontu?
Nadciąga gwałtowna burza, a za oknem rozbłyskują pioruny. Jeden z nich uderza w pobliżu Twojego domu, wywołując gwałtowny skok napięcia w sieci energetycznej tak zwane przepięcie. Bez odpowiedniej ochrony, ta fala energii mogłaby z łatwością uszkodzić wszystkie podłączone urządzenia elektroniczne, od telewizora po router. W tym scenariuszu na pierwszej linii frontu staje ogranicznik przepięć (SPD). Jego zadaniem jest wykrycie tego nagłego wzrostu napięcia i bezpieczne odprowadzenie nadmiaru energii do ziemi, zanim dotrze ona do Twojej wrażliwej elektroniki. Dzięki niemu, Twoje urządzenia mają szansę przetrwać burzę bez szwanku.
Nowoczesny dom i nowe wyzwania: rola bezpieczników w instalacjach fotowoltaicznych
Prąd stały (DC) a prąd zmienny (AC): dlaczego fotowoltaika wymaga specjalnych zabezpieczeń?
Instalacje fotowoltaiczne wprowadzają do naszych domów nowy rodzaj prądu prąd stały (DC), który jest generowany przez panele słoneczne. W przeciwieństwie do prądu zmiennego (AC), który płynie w naszych gniazdkach, prąd stały ma pewną specyfikę. W przypadku zwarcia lub przeciążenia, łuk elektryczny w obwodzie DC jest znacznie trudniejszy do ugaszenia niż w obwodzie AC. Dlatego też, bezpieczniki przeznaczone do ochrony obwodów prądu stałego muszą być specjalnie zaprojektowane, aby skutecznie i bezpiecznie przerwać obwód, radząc sobie z gaszeniem tego trudniejszego łuku.
Bezpieczniki gPV: specjalistyczna ochrona paneli fotowoltaicznych i falownika
W kontekście fotowoltaiki, często spotkamy się z bezpiecznikami topikowymi o oznaczeniu "gPV". To właśnie one są dedykowane do ochrony obwodów prądu stałego w instalacjach PV. Ich specyficzna konstrukcja pozwala na efektywne gaszenie łuku elektrycznego DC, co jest kluczowe dla bezpieczeństwa. Bezpieczniki gPV chronią zarówno same panele fotowoltaiczne przed uszkodzeniami spowodowanymi prądami zwrotnymi, jak i falownik serce instalacji, które przekształca prąd stały na zmienny, zanim trafi on do domowej sieci.
Gdzie w instalacji PV znajdują się kluczowe zabezpieczenia i za co odpowiadają?

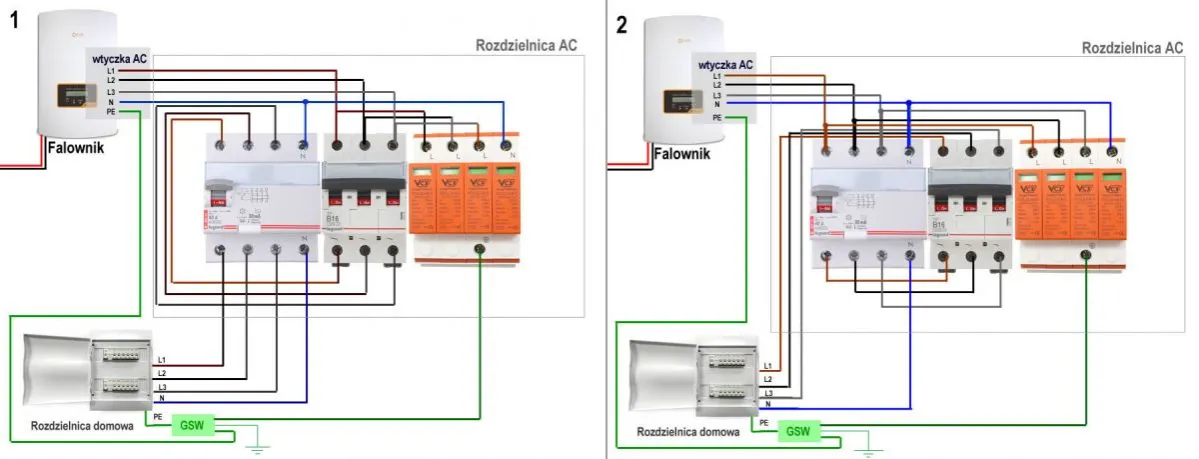

W instalacji fotowoltaicznej zabezpieczenia są rozmieszczone strategicznie, aby chronić każdy jej segment:
- Po stronie DC (między panelami a falownikiem): Tutaj znajdziemy wspomniane bezpieczniki topikowe gPV, które chronią poszczególne stringi (szeregi) paneli przed prądami zwrotnymi i zwarciami. Często są to również wyłączniki DC, które umożliwiają bezpieczne odłączenie paneli od falownika w celach serwisowych.
- Po stronie AC (między falownikiem a siecią domową): W tym miejscu instalowane są standardowe wyłączniki nadprądowe (MCB) oraz wyłączniki różnicowoprądowe (RCD), podobne do tych w reszcie domowej instalacji. Ich zadaniem jest ochrona falownika oraz sieci domowej przed przeciążeniami i zwarciami generowanymi przez falownik, a także ochrona przed porażeniem prądem.
- Ograniczniki przepięć (SPD): Są one instalowane zarówno po stronie DC, jak i AC, aby chronić całą instalację fotowoltaiczną przed skutkami przepięć atmosferycznych, które mogłyby uszkodzić zarówno panele, jak i falownik.
Kiedy bezpiecznik daje sygnał ostrzegawczy: objawy, których nie możesz ignorować
Częste "wybijanie korków" to nie norma, to sygnał problemu
Jeśli zauważasz, że bezpieczniki w Twojej skrzynce rozdzielczej "wybijają" zbyt często, to nie jest to bynajmniej normalne zachowanie. Wręcz przeciwnie, jest to wyraźny sygnał ostrzegawczy, że w instalacji elektrycznej dzieje się coś niepokojącego. Może to być objawem chronicznego przeciążenia obwodu, co oznacza, że podłączasz do niego zbyt wiele urządzeń. Równie dobrze może to wskazywać na uszkodzone urządzenie, które powoduje zwarcia, lub nawet na poważniejsze problemy z okablowaniem. Ignorowanie tego sygnału to proszenie się o kłopoty, dlatego w takiej sytuacji zawsze zalecam konsultację z wykwalifikowanym elektrykiem.
Dziwne dźwięki lub zapach spalenizny ze skrzynki rozdzielczej co robić?
Dziwne dźwięki, takie jak buczenie, trzaski, syczenie, a zwłaszcza zapach spalenizny wydobywający się ze skrzynki rozdzielczej, to objawy, których absolutnie nie wolno ignorować. Są to sygnały świadczące o poważnej awarii, która może prowadzić do pożaru. W takiej sytuacji Twoja reakcja musi być natychmiastowa i zdecydowana. Przede wszystkim, jeśli to możliwe i bezpieczne, odłącz główne zasilanie do domu (zazwyczaj jest to główny wyłącznik w skrzynce). Następnie, bez zbędnej zwłoki, wezwij wykwalifikowanego elektryka. Pod żadnym pozorem nie próbuj samodzielnie diagnozować ani naprawiać problemu, ponieważ grozi to porażeniem prądem lub pogorszeniem sytuacji.
Przeczytaj również: Co oznacza bezpiecznik B10? 10A i 2300W w Twoim domu
Jak bezpiecznie sprawdzić i zresetować wyłącznik automatyczny?
Gdy wyłącznik nadprądowy lub różnicowoprądowy zadziała, możesz spróbować go zresetować, ale zawsze z zachowaniem ostrożności:
- Odłącz urządzenia: Zanim spróbujesz zresetować bezpiecznik, odłącz wszystkie urządzenia podłączone do obwodu, w którym nastąpiło wyłączenie. Jeśli podejrzewasz, które urządzenie mogło spowodować problem (np. to, które włączyłeś tuż przed wyłączeniem), odłącz je w pierwszej kolejności.
- Zlokalizuj wyłącznik: Otwórz skrzynkę rozdzielczą i zlokalizuj wyłącznik, którego dźwignia jest w pozycji "wyłączonej" (zazwyczaj w dół lub w pozycji pośredniej).
- Zresetuj: Przesuń dźwignię wyłącznika zdecydowanym ruchem do pozycji "włączonej" (zazwyczaj w górę).
- Obserwuj: Jeśli bezpiecznik natychmiast ponownie zadziała, oznacza to, że problem nadal istnieje (zwarcie lub przeciążenie). W takiej sytuacji nie próbuj go resetować ponownie. Pozostaw go w pozycji "wyłączonej" i wezwij elektryka. Jeśli bezpiecznik pozostaje włączony, możesz stopniowo podłączać urządzenia, aby zidentyfikować to, które powoduje problem.
