Wybór odpowiedniego bezpiecznika do instalacji akumulatora 48V to kluczowy element zapewniający bezpieczeństwo i niezawodność całego systemu. Jako Nikodem Wilk, wielokrotnie widziałem, jak niewłaściwy dobór lub całkowity brak zabezpieczenia prowadzi do poważnych problemów, od przegrzewających się przewodów po ryzyko pożaru. Ten artykuł dostarczy Ci precyzyjnych wskazówek, wzorów obliczeniowych i rekomendacji, które pozwolą Ci samodzielnie dobrać idealne zabezpieczenie, minimalizując ryzyko awarii czy pożaru.

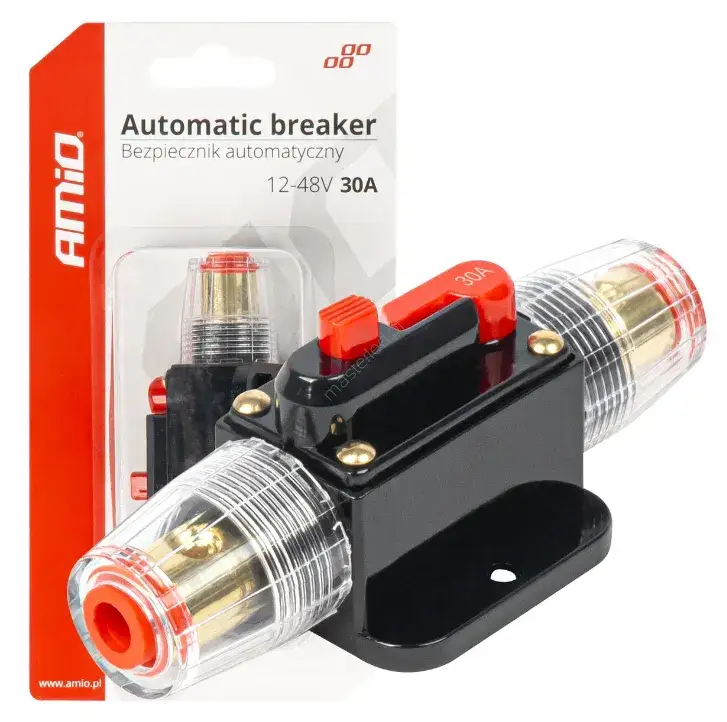

Dobór bezpiecznika do akumulatora 48V klucz do bezpieczeństwa i stabilności Twojej instalacji
- Wartość bezpiecznika powinna być o około 25% wyższa niż maksymalny ciągły prąd roboczy, ale niższa niż obciążalność przewodu.
- Maksymalny prąd obliczysz wzorem: Prąd [A] = Moc inwertera [W] / Napięcie systemu [V].
- Dla instalacji 48V stosuj bezpieczniki DC o napięciu znamionowym co najmniej 58V, a najlepiej 70V lub więcej.
- Wybieraj bezpieczniki o odpowiedniej zdolności zwarciowej (kA), szczególnie przy akumulatorach LiFePO4.
- Najpopularniejsze typy to ANL, MIDI i MEGA, dobierane w zależności od wymaganego prądu.
- Bezpiecznik główny montuj jak najbliżej dodatniego bieguna akumulatora, maksymalnie 20-30 cm.
Standardowy bezpiecznik samochodowy dlaczego nie wystarczy dla 48V?
Napięcie to nie wszystko: Różnice między prądem stałym (DC) a przemiennym (AC)
Wiele osób, zwłaszcza początkujących, myli bezpieczniki przeznaczone do instalacji samochodowych 12V lub domowych AC z tymi, które są potrzebne do systemów 48V DC. To fundamentalny błąd. Prąd stały (DC) i prąd przemienny (AC) zachowują się zupełnie inaczej, zwłaszcza w momencie przerwania obwodu. W przypadku prądu przemiennego, napięcie cyklicznie przechodzi przez zero, co ułatwia bezpiecznikowi zgaszenie łuku elektrycznego, który powstaje w momencie przepalenia się elementu topikowego. Natomiast w prądzie stałym, napięcie jest ciągłe, a łuk elektryczny jest znacznie trudniejszy do ugaszenia. Bezpiecznik AC, zastosowany w systemie DC, może nie być w stanie przerwać obwodu w bezpieczny sposób, co prowadzi do utrzymywania się łuku, przegrzewania, a nawet pożaru. Dlatego zawsze, podkreślam to z całą mocą, należy stosować bezpieczniki specjalnie przeznaczone do systemów DC i o odpowiednim napięciu znamionowym.
Skutki złego doboru bezpiecznika: Od przegrzanych kabli po ryzyko pożaru
Niewłaściwy dobór bezpiecznika to prosta droga do poważnych problemów. Oto najczęstsze i najbardziej niebezpieczne konsekwencje, z którymi możemy się spotkać:
- Ryzyko przegrzania przewodów i izolacji. Jeśli bezpiecznik jest zbyt duży lub nie zadziała, przewody mogą przewodzić prąd znacznie przekraczający ich obciążalność. To prowadzi do wzrostu temperatury, topnienia izolacji i ryzyka zwarcia.
- Możliwość uszkodzenia akumulatorów i inwertera. Nadmierny prąd lub zwarcie bez odpowiedniego zabezpieczenia może trwale uszkodzić drogie komponenty systemu, takie jak akumulatory (zwłaszcza litowe) czy inwerter.
- Prawdopodobieństwo wystąpienia pożaru. Przegrzane przewody, utrzymujący się łuk elektryczny lub zwarcie bez skutecznego przerwania obwodu to bezpośrednie zagrożenie pożarowe. W systemach z akumulatorami, które mogą dostarczyć ogromne prądy zwarciowe, jest to szczególnie niebezpieczne.
- Brak ochrony przed zwarciem lub przeciążeniem. Głównym zadaniem bezpiecznika jest ochrona. Jeśli jest źle dobrany, po prostu nie spełni swojej funkcji, pozostawiając całą instalację bezbronną.
Rola bezpiecznika głównego: Twój najważniejszy strażnik akumulatora
W każdej instalacji 48V, czy to w kamperze, systemie fotowoltaicznym czy magazynie energii, bezpiecznik główny jest absolutnie krytycznym elementem. To pierwsza i najważniejsza linia obrony akumulatora i całej instalacji przed nadmiernym prądem, zwarciem oraz innymi niebezpiecznymi sytuacjami. Jego zadaniem jest szybkie i bezpieczne przerwanie obwodu w przypadku przeciążenia lub zwarcia, zanim dojdzie do uszkodzenia przewodów, akumulatorów czy podłączonych urządzeń. Pamiętaj, że akumulatory, zwłaszcza te oparte na technologii LiFePO4, są w stanie dostarczyć ogromne prądy zwarciowe, które bez odpowiedniego zabezpieczenia mogą być katastrofalne w skutkach. Dlatego jego prawidłowy dobór, odpowiednie parametry i montaż są absolutnie fundamentalne dla bezpieczeństwa Twojej instalacji.
Obliczanie wartości bezpiecznika dla systemu 48V praktyczny przewodnik
Kluczowy parametr: Określenie maksymalnej mocy Twojego inwertera
Punktem wyjścia do doboru bezpiecznika jest zawsze maksymalna ciągła moc wyjściowa inwertera lub suma mocy wszystkich odbiorników, jeśli nie używasz inwertera. Ważne jest, aby brać pod uwagę moc ciągłą, a nie szczytową (chwilową), którą inwerter może dostarczyć przez krótki czas. To moc ciągła generuje stałe obciążenie prądowe, które musimy zabezpieczyć.
Prosty wzór, który musisz znać: Obliczanie maksymalnego prądu roboczego
Aby dobrać bezpiecznik, musimy najpierw obliczyć maksymalny prąd stały (DC), który będzie płynął w obwodzie. Wzór jest prosty i każdy powinien go znać:
Prąd [A] = Moc odbiornika [W] / Napięcie systemu [V]
Gdzie:
- Prąd [A] to maksymalny prąd, jaki system będzie pobierał.
- Moc odbiornika [W] to maksymalna ciągła moc inwertera lub sumaryczna moc odbiorników.
- Napięcie systemu [V] to napięcie Twojej instalacji, w tym przypadku 48V.
Przykład: Dla inwertera o mocy 3000W w systemie 48V, obliczenia wyglądają następująco: 3000W / 48V = 62,5A. To jest maksymalny prąd ciągły, który musimy zabezpieczyć.
Zasada 25%: Dlaczego bezpiecznik musi mieć "zapas mocy"?
Nie dobieramy bezpiecznika dokładnie na wartość maksymalnego prądu ciągłego. Zgodnie z dobrą praktyką, wartość prądu znamionowego bezpiecznika powinna być o około 25% wyższa niż maksymalny przewidywany prąd ciągły. Dlaczego? Daje to pewien margines bezpieczeństwa, zapobiegając niepotrzebnym wyłączeniom systemu przy chwilowych, krótkotrwałych przeciążeniach, które są normalne w pracy niektórych urządzeń (np. przy rozruchu silników). Dzięki temu system działa stabilniej, a bezpiecznik zadziała tylko wtedy, gdy faktycznie wystąpi poważne przeciążenie lub zwarcie, chroniąc instalację.
Praktyczny przykład: Dobieramy bezpiecznik do popularnego inwertera 5kW/48V
Przejdźmy przez konkretny przykład, który pomoże Ci zrozumieć proces doboru. Załóżmy, że posiadasz inwerter o mocy 5000W w systemie 48V.
- Określenie mocy inwertera: Nasz inwerter ma moc 5000W.
- Obliczenie maksymalnego prądu roboczego: Wykorzystujemy wzór: Prąd = Moc / Napięcie. Czyli: 5000W / 48V = 104,17A.
- Zastosowanie zasady 25% zapasu: Mnożymy obliczony prąd przez 1.25: 104,17A * 1.25 = 130,21A.
- Wybór bezpiecznika: Szukamy bezpiecznika o wartości zbliżonej do 130A. W zależności od dostępności na rynku i, co bardzo ważne, przekroju przewodów, odpowiedni będzie bezpiecznik 125A lub 150A. Zawsze musimy upewnić się, że przekrój przewodów jest odpowiedni dla wybranego bezpiecznika.
Typy bezpieczników do instalacji 48V co wybrać?
Na rynku dostępnych jest kilka typów bezpieczników dedykowanych do instalacji DC, które różnią się konstrukcją, zakresem prądowym i zastosowaniem. Oto te najpopularniejsze w systemach 48V:

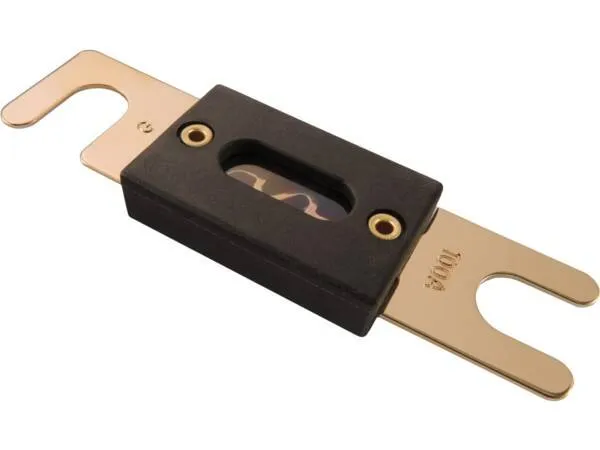

Bezpieczniki ANL: Złoty standard przy wyższych prądach
Bezpieczniki typu ANL (Automotive Normal Link) to jedne z najczęściej spotykanych i najbardziej cenionych zabezpieczeń w systemach 48V, zwłaszcza tam, gdzie mamy do czynienia z wyższymi prądami. Charakteryzują się solidną, płaską konstrukcją z widocznym elementem topikowym. Ich zakres prądowy jest bardzo szeroki, zazwyczaj od 35A do 750A, co czyni je idealnym wyborem dla większości inwerterów o mocy od kilku do kilkunastu kilowatów. Są cenione za niezawodność i łatwość montażu w dedykowanych oprawach.
Bezpieczniki MIDI: Kompaktowe rozwiązanie do mniejszych mocy
Bezpieczniki typu MIDI są mniejsze i bardziej kompaktowe niż ANL, co czyni je dobrym wyborem do instalacji o mniejszych wymaganiach prądowych lub tam, gdzie przestrzeń jest ograniczona. Ich zakres prądowy zwykle mieści się w przedziale od 30A do 200A. Są często stosowane do zabezpieczania pojedynczych obwodów, mniejszych inwerterów lub ładowarek. Ich zaletą jest również łatwość wymiany.
Bezpieczniki MEGA: Kiedy potrzebujesz zabezpieczenia dla największych obciążeń?
Gdy w grę wchodzą bardzo duże obciążenia prądowe, na scenę wkraczają bezpieczniki typu MEGA. Charakteryzują się one jeszcze solidniejszą konstrukcją niż ANL i są przeznaczone do pracy z prądami w zakresie od 100A do nawet 500A. Są idealne do zabezpieczania bardzo mocnych inwerterów (powyżej 5kW), dużych banków akumulatorów lub głównych linii zasilających w rozbudowanych systemach. Ich rozmiar i konstrukcja są dostosowane do przenoszenia i bezpiecznego przerywania tak dużych prądów.
Czego unikać? Pułapki związane z tanimi i niecertyfikowanymi bezpiecznikami
Na rynku niestety roi się od tanich, niecertyfikowanych bezpieczników, często oferowanych przez nieznanych producentów. Z mojego doświadczenia wynika, że oszczędzanie na bezpieczniku to błąd, który może kosztować Cię znacznie więcej niż jego cena. Tanie bezpieczniki mogą mieć zaniżone parametry (np. nie zadziałają przy deklarowanym prądzie), słabą zdolność wyłączania (nie ugaszą łuku), a ich oprawy mogą być wykonane z niskiej jakości materiałów, co prowadzi do przegrzewania się i strat energii. Zawsze wybieraj produkty renomowanych producentów, posiadające odpowiednie certyfikaty (np. UL, CE). To inwestycja w bezpieczeństwo i spokój ducha.
Dodatkowe parametry bezpiecznika, które musisz znać
Poza wartością prądu znamionowego, istnieją inne kluczowe parametry, które musisz wziąć pod uwagę przy wyborze bezpiecznika do systemu 48V DC.
Zdolność wyłączania (kA): Cichy bohater w walce ze zwarciem w akumulatorach LiFePO4
Zdolność wyłączania (ang. Interrupting Rating lub Breaking Capacity), wyrażana w kiloamperach (kA), to parametr określający, jak duży prąd zwarciowy bezpiecznik jest w stanie bezpiecznie przerwać, nie ulegając przy tym zniszczeniu. Jest to absolutnie kluczowa cecha, zwłaszcza w przypadku nowoczesnych akumulatorów litowo-żelazowo-fosforanowych (LiFePO4). Akumulatory te, ze względu na bardzo niską rezystancję wewnętrzną, są w stanie wygenerować ekstremalnie wysokie prądy zwarciowe, często przekraczające 5 kA, a nawet 10 kA. Zwykły bezpiecznik samochodowy o niskiej zdolności wyłączania (np. 1kA) po prostu eksploduje lub utrzyma łuk elektryczny, zamiast bezpiecznie przerwać obwód. Upewnij się, że wybrany bezpiecznik ma zdolność wyłączania znacznie wyższą niż maksymalny prąd zwarciowy, jaki może dostarczyć Twój bank akumulatorów.
Napięcie znamionowe DC: Dlaczego wartość "58V" to absolutne minimum?
Ponownie podkreślam: bezpiecznik musi być przeznaczony do pracy z prądem stałym (DC), a jego napięcie znamionowe musi być równe lub wyższe niż napięcie systemu. Dla instalacji 48V, gdzie napięcie ładowania może dochodzić do około 56-57V, bezpiecznik musi mieć napięcie znamionowe co najmniej 58V DC. Jednak, aby zapewnić jeszcze większy margines bezpieczeństwa i pewność, że łuk elektryczny zostanie skutecznie ugaszony, optymalnie jest wybrać bezpiecznik o napięciu znamionowym 70V DC lub nawet więcej. Nigdy nie stosuj bezpieczników AC w systemach DC to proszenie się o kłopoty.
Jakość oprawy bezpiecznika: Czy na pewno chcesz na tym oszczędzać?
Sam bezpiecznik to tylko połowa sukcesu. Równie ważna jest jakość oprawy, w której jest on zamontowany. Słabej jakości oprawa, wykonana z tanich materiałów, z niedokładnymi stykami, może prowadzić do zwiększonej rezystancji, nagrzewania się w miejscu połączenia, strat energii, a w konsekwencji do awarii lub nieprawidłowego działania całego zabezpieczenia. Solidne połączenia, odpowiednie dokręcenie śrub i wysokiej jakości materiały oprawy są kluczowe dla zapewnienia niskiej rezystancji, minimalnych strat i niezawodności działania bezpiecznika przez długie lata.
Bezpiecznik i przewody klucz do pełnego bezpieczeństwa instalacji
Zależność, której nie można ignorować: Obciążalność prądowa przewodów
Dobór bezpiecznika jest nierozerwalnie związany z przekrojem przewodów. To fundamentalna zasada, której nie można ignorować. Wartość bezpiecznika musi być zawsze mniejsza niż maksymalna obciążalność prądowa przewodu, który ma chronić. Jeśli bezpiecznik jest większy niż obciążalność przewodu, to w przypadku przeciążenia, zanim bezpiecznik zadziała, przewody mogą się przegrzać, stopić izolację, a nawet zapalić. Pamiętaj, że bezpiecznik chroni przewody, a nie odwrotnie.
Tabela doboru: Jaki przekrój przewodu do jakiego bezpiecznika?
Poniższa tabela przedstawia orientacyjne wartości minimalnych przekrojów przewodów dla wybranych wartości bezpieczników w instalacjach 48V. Należy pamiętać, że rzeczywisty dobór może zależeć od długości przewodu, sposobu ułożenia (np. w peszlu, na powietrzu) i temperatury otoczenia. Zawsze warto skonsultować się z normami lub specjalistą.
| Wartość bezpiecznika | Minimalny przekrój przewodu (orientacyjnie) |
|---|---|
| 100A - 125A | 35mm² |
| 150A - 200A | 50mm² |
Najczęstszy błąd: Zbyt mały przekrój kabla jako przyczyna problemów
Jednym z najczęstszych błędów, jakie widzę w instalacjach, jest zastosowanie zbyt małego przekroju kabla. Nawet jeśli bezpiecznik jest prawidłowo dobrany, ale kable są niedowymiarowane do prądu, który mają przenosić, to i tak pojawią się problemy. Zbyt cienkie kable prowadzą do nadmiernego nagrzewania się, dużych spadków napięcia (co obniża efektywność systemu i może powodować błędy inwertera) oraz, co najgorsze, do ryzyka pożaru. Zawsze upewnij się, że przekrój przewodów jest odpowiedni dla maksymalnego prądu, a bezpiecznik jest dobrany tak, aby chronił te przewody.Przeczytaj również: Przepalony bezpiecznik? Sprawdź go sam! Poradnik krok po kroku
Praktyczny montaż bezpiecznika głównego zasady i wskazówki
Zasada "jak najbliżej": Dlaczego odległość od bieguna plusowego ma znaczenie?
Prawidłowy montaż bezpiecznika głównego jest równie ważny jak jego dobór. Kluczowa zasada to: bezpiecznik główny musi być zamontowany jak najbliżej dodatniego bieguna akumulatora. Zgodnie z dobrymi praktykami, odległość ta nie powinna przekraczać 20-30 cm. Dlaczego to takie ważne? Bezpiecznik ma chronić przewód. Im bliżej akumulatora jest zamontowany, tym dłuższy odcinek przewodu jest chroniony przed ewentualnym zwarciem, które mogłoby wystąpić na skutek uszkodzenia izolacji lub mechanicznego uszkodzenia kabla. Każdy centymetr niechronionego przewodu to potencjalne zagrożenie.
Prawidłowe połączenia: Jak zapewnić solidny styk i uniknąć strat energii?
Solidne i prawidłowe połączenia to podstawa niezawodnej i bezpiecznej instalacji. Luźne, zardzewiałe lub zanieczyszczone styki w oprawie bezpiecznika lub na klemach akumulatora prowadzą do zwiększonej rezystancji. Ta rezystancja z kolei powoduje nagrzewanie się punktów styku (co może prowadzić do stopienia izolacji lub nawet pożaru), a także straty energii w postaci ciepła. Zawsze używaj odpowiednich końcówek kablowych (np. miedzianych, zaciskanych) i specjalistycznych narzędzi do ich zaciskania. Upewnij się, że wszystkie połączenia są czyste, mocno dokręcone i zabezpieczone przed korozją. To drobiazgi, które w dużej mierze decydują o długotrwałej i bezproblemowej pracy Twojego systemu.
