Wprowadzenie do świata elektryki może wydawać się skomplikowane, ale zrozumienie podstawowych oznaczeń, takich jak litera "L", jest kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania domowych instalacji. Ten artykuł wyjaśni, czym dokładnie jest przewód fazowy "L", jaką rolę pełni, jak go rozpoznać po kolorze oraz jakie zasady bezpieczeństwa należy stosować, aby uniknąć zagrożeń.
Co oznacza L w elektryce? Przewód fazowy, jego kolory i zasady bezpieczeństwa
- Litera "L" w instalacjach elektrycznych oznacza przewód fazowy, który dostarcza prąd o napięciu 230V do urządzeń.
- Standardowe kolory przewodu fazowego w Polsce to brązowy, czarny lub szary.
- Nigdy nie wolno używać koloru niebieskiego (przewód neutralny N) ani żółto-zielonego (przewód ochronny PE) do oznaczania przewodu fazowego.
- W instalacjach trójfazowych (tzw. "siła") występują trzy przewody fazowe: L1 (brązowy), L2 (czarny), L3 (szary).
- Kontakt z przewodem fazowym pod napięciem jest śmiertelnie niebezpieczny i grozi porażeniem prądem.
- Zawsze należy używać próbnika napięcia do identyfikacji przewodu fazowego, zwłaszcza w starych instalacjach, gdzie kolorystyka może być niezgodna z obecnymi normami.
Wprowadzenie do świata przewodów: Dlaczego oznaczenia L, N i PE są tak ważne?
Kiedy mówimy o elektryce w domu, często skupiamy się na gniazdkach, włącznikach czy bezpiecznikach. Jednak sercem każdej instalacji są przewody, a ich prawidłowe oznaczenie i zrozumienie funkcji to absolutna podstawa. Litera "L" to tylko jeden z elementów tego systemu, ale jego rola jest fundamentalna. Bez znajomości oznaczeń L, N i PE, nie tylko nie wykonamy żadnej pracy bezpiecznie, ale możemy wręcz stworzyć poważne zagrożenie. Moim zdaniem, edukacja w tym zakresie to inwestycja w bezpieczeństwo każdego domownika.
Definicja dla każdego: Co to jest przewód fazowy "L"?
W najprostszych słowach, "L" w elektryce to skrót od angielskiego "Line" lub "Live", oznaczający przewód fazowy. To właśnie nim płynie prąd o napięciu 230V względem ziemi, który zasila wszystkie urządzenia w Twoim domu. Można powiedzieć, że przewód fazowy to "serce" obwodu, które dostarcza energię elektryczną, umożliwiając działanie lamp, lodówek czy komputerów. Bez niego żadne urządzenie elektryczne nie będzie działać.
Jaka jest rola przewodu L w instalacji elektrycznej? To on "przynosi" prąd
Jak wspomniałem, przewód fazowy (L) jest odpowiedzialny za dostarczenie napięcia do odbiorników energii elektrycznej. To przez niego prąd "wchodzi" do urządzenia. Aby jednak obwód mógł zostać zamknięty i prąd mógł swobodnie przepływać, przewód fazowy musi współpracować z innymi przewodami: neutralnym (N) i ochronnym (PE). Razem tworzą one kompletny system, który nie tylko zasila urządzenia, ale także zapewnia bezpieczeństwo ich użytkowania. Bez przewodu L, nie ma zasilania, a bez pozostałych nie ma bezpiecznego działania.
Jak rozpoznać przewód fazowy? Przewodnik po kolorach i normach
Kolory, które musisz znać: Oficjalna paleta barw dla przewodu fazowego (L)

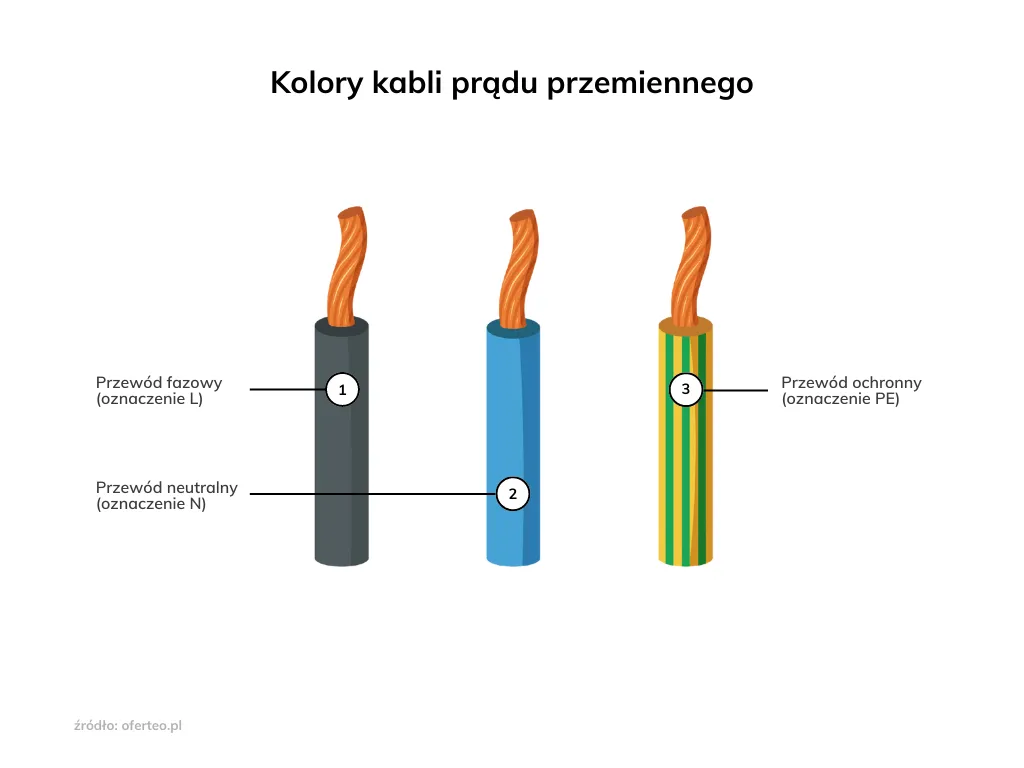

Rozpoznanie przewodu fazowego po kolorze jest kluczowe dla bezpieczeństwa. Zgodnie z obowiązującymi normami w Polsce i Unii Europejskiej, przewód fazowy (L) ma ściśle określoną kolorystykę. Najczęściej spotkasz następujące barwy:
- Brązowy
- Czarny
- Szary
Warto pamiętać, że w bardzo starych instalacjach, sprzed wielu lat, można było spotkać inne kolory, takie jak biały czy czerwony. Jednakże nie są one zgodne z obecnymi standardami i zawsze należy zachować szczególną ostrożność.
Czy przewód fazowy może mieć inny kolor?
Teoretycznie, w idealnym świecie, przewód fazowy powinien mieć jeden z trzech wymienionych kolorów: brązowy, czarny lub szary. Praktyka pokazuje jednak, że w starszych instalacjach, zwłaszcza tych sprzed lat 90., można natknąć się na odstępstwa. Czasami przewody mogą być jednolicie białe, czerwone, a nawet zielone lub żółte (choć te ostatnie są dziś zarezerwowane dla przewodu ochronnego). Dlatego też, choć kolory są dobrym wskaźnikiem, nigdy nie powinny być jedynym kryterium identyfikacji przewodu fazowego.
Tych kolorów nigdy nie pomyl! Dlaczego L nie może być niebieski ani żółto-zielony?
To jest absolutnie kluczowa zasada bezpieczeństwa, którą podkreślam na każdym kroku: przewód fazowy nigdy, przenigdy nie może mieć koloru niebieskiego ani żółto-zielonego! Te barwy są zarezerwowane dla innych, równie ważnych przewodów w instalacji. Przewód niebieski to przewód neutralny (N), który zamyka obwód i odprowadza prąd z powrotem do źródła. Natomiast przewód żółto-zielony to przewód ochronny (PE), nasz "anioł stróż", który w przypadku awarii odprowadza prąd upływowy, chroniąc nas przed porażeniem. Pomylenie tych kolorów to prosta droga do tragedii i poważne naruszenie wszelkich norm bezpieczeństwa, dlatego zawsze należy bezwzględnie przestrzegać tej zasady.
Nigdy nie używaj niebieskiego ani żółto-zielonego przewodu jako fazowego to bezpośrednie zagrożenie życia i poważne naruszenie norm bezpieczeństwa!
"Siła" w domu, czyli instalacja trójfazowa: Co oznaczają L1, L2 i L3?
W niektórych domach, zwłaszcza tych z nowoczesnymi urządzeniami o dużej mocy, a także w warsztatach czy obiektach przemysłowych, spotykamy się z instalacją trójfazową, potocznie nazywaną "siłą". W takim systemie, zamiast jednego przewodu fazowego, mamy ich aż trzy, oznaczane jako L1, L2 i L3. Każdy z nich dostarcza napięcie 230V względem przewodu neutralnego, ale międzyfazowo napięcie wynosi 400V. Dzięki temu możliwe jest zasilanie urządzeń wymagających większej mocy.

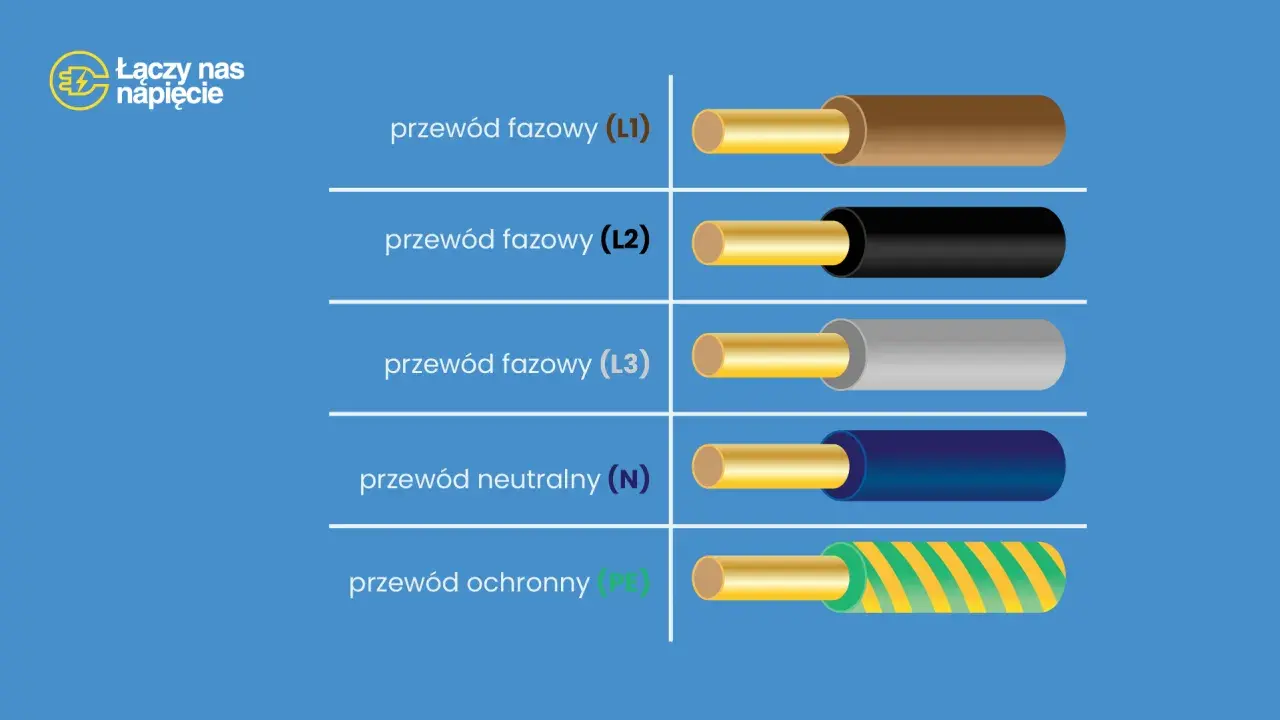

Kolory przewodów w instalacji trójfazowej: brązowy (L1), czarny (L2), szary (L3)
Podobnie jak w instalacjach jednofazowych, również w trójfazowych przewody fazowe mają ściśle określoną kolorystykę, zgodnie z normą PN-HD 308 S2:2007. Ułatwia to identyfikację i zapewnia bezpieczeństwo pracy:
- L1: Brązowy
- L2: Czarny
- L3: Szary
Pamiętaj, że te kolory są standardem i ich przestrzeganie jest kluczowe dla prawidłowego i bezpiecznego podłączenia urządzeń trójfazowych.
Gdzie najczęściej spotkasz instalację trójfazową?
Instalacje trójfazowe nie są domeną tylko przemysłu. Coraz częściej pojawiają się w nowoczesnych domach, aby sprostać zapotrzebowaniu na energię przez urządzenia o dużej mocy. Oto kilka przykładów, gdzie najczęściej je spotkasz:
- Płyty indukcyjne i piekarniki elektryczne o dużej mocy
- Elektryczne podgrzewacze wody
- Pompy ciepła
- Ładowarki do samochodów elektrycznych
- Warsztaty i garaże z maszynami elektrycznymi (np. piły, spawarki)
- Maszyny przemysłowe i rolnicze
Przewód fazowy L w praktyce: Bezpieczeństwo przede wszystkim
L, N, PE poznaj zgrany zespół w Twojej instalacji
Zrozumienie funkcji każdego z przewodów fazowego (L), neutralnego (N) i ochronnego (PE) to podstawa. One nie działają w pojedynkę; tworzą zgrany zespół, którego prawidłowe połączenie jest fundamentem nie tylko funkcjonalności, ale przede wszystkim bezpieczeństwa całej instalacji elektrycznej. Moim zdaniem, traktowanie ich jako całości, a nie oddzielnych elementów, jest kluczowe dla każdego, kto chce zrozumieć elektrykę.
Rola przewodu neutralnego (N) partner dla fazy
Przewód neutralny (N), oznaczony kolorem niebieskim, jest niezbędnym partnerem dla przewodu fazowego. To on zamyka obwód elektryczny, odprowadzając prąd z powrotem do źródła zasilania. Bez niego obwód nie mógłby funkcjonować, a urządzenia nie działałyby prawidłowo. Choć przewód neutralny w normalnych warunkach ma potencjał bliski zeru względem ziemi, nigdy nie należy go lekceważyć, ponieważ w pewnych sytuacjach (np. uszkodzenie instalacji) może pojawić się na nim napięcie.
Rola przewodu ochronnego (PE) Twój anioł stróż
Przewód ochronny (PE), zawsze w kolorze żółto-zielonym, to prawdziwy anioł stróż w Twojej instalacji. Jego głównym zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzanie prądu upływowego w przypadku awarii urządzenia, na przykład gdy izolacja przewodu fazowego zostanie uszkodzona i dotknie metalowej obudowy. Dzięki temu chroni on przed porażeniem prądem. To właśnie dlatego tak ważne jest, aby nigdy nie używać przewodu PE do innych celów i zawsze dbać o jego prawidłowe podłączenie.
Napięcie 230V: Dlaczego kontakt z przewodem L jest niebezpieczny?
W Polsce, w domowych instalacjach, przewód fazowy dostarcza napięcie 230V. Kontakt z tym napięciem jest śmiertelnie niebezpieczny. Prąd płynący przez ciało człowieka może spowodować poważne obrażenia, w tym poparzenia, uszkodzenia narządów wewnętrznych, a nawet zatrzymanie akcji serca i śmierć. Dlatego właśnie zawsze, ale to zawsze, należy zakładać, że przewód fazowy jest pod napięciem, dopóki nie zostanie to sprawdzone i potwierdzone odpowiednimi narzędziami. Ostrożność to podstawa!
Pamiętaj, że przewód fazowy pod napięciem jest śmiertelnie niebezpieczny. Zawsze traktuj go z najwyższą ostrożnością i nigdy nie dotykaj go gołymi rękami!
Jak bezpiecznie zidentyfikować przewód L? Niezbędne narzędzia i techniki

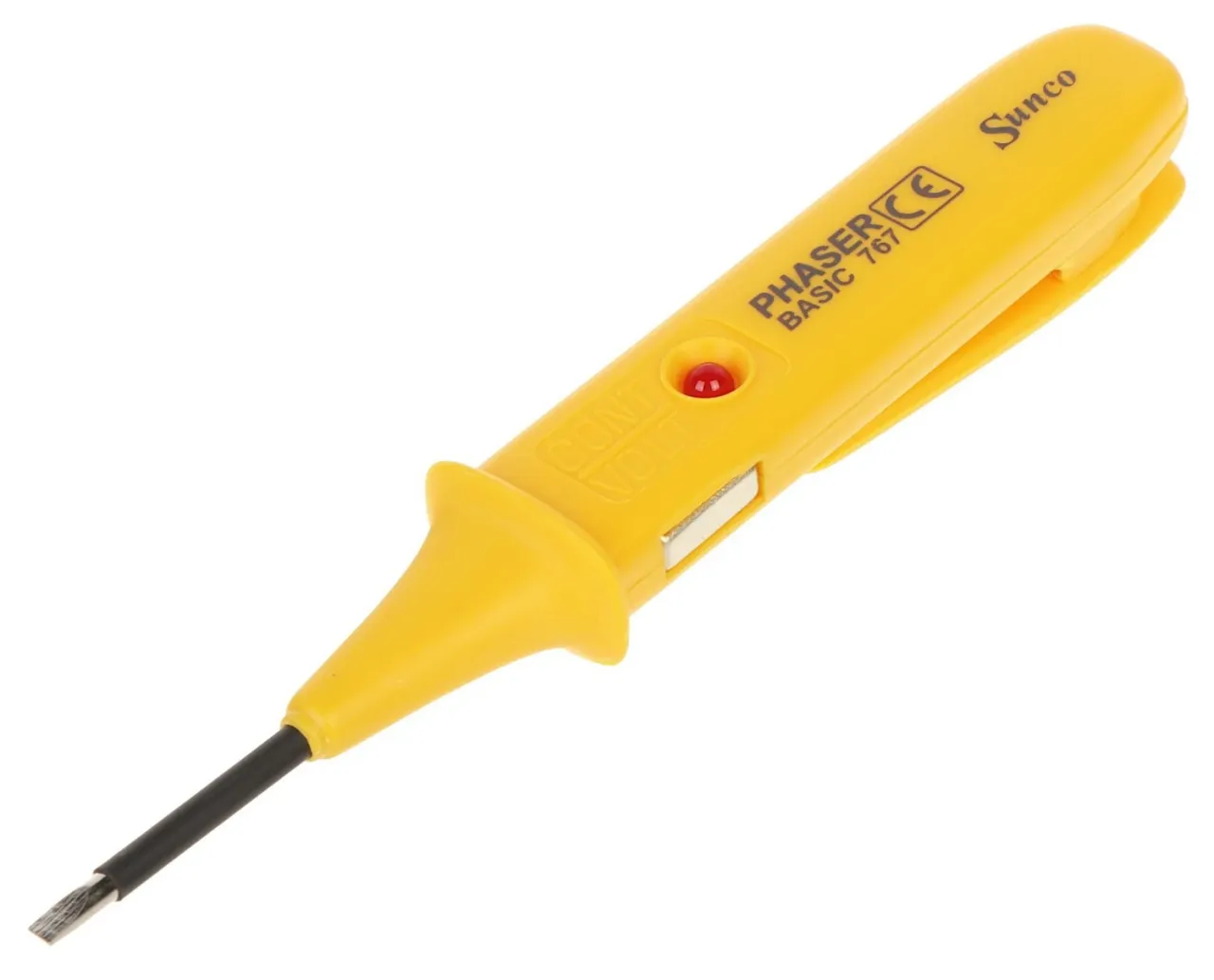

Skoro kolory mogą być mylące, zwłaszcza w starych instalacjach, jak bezpiecznie zidentyfikować przewód fazowy (L)? Odpowiedź jest prosta: za pomocą próbnika napięcia. To niewielkie, proste w obsłudze narzędzie, które każdy, kto ma do czynienia z elektryką, powinien mieć pod ręką. Wystarczy dotknąć końcówką próbnika do izolowanego przewodu lub zacisku, a jeśli przewód jest pod napięciem, wbudowana lampka zaświeci się. To niezawodna metoda, która pozwala uniknąć niebezpieczeństwa.
Próbnik napięcia podstawowe narzędzie w każdym domu
Próbnik napięcia to absolutnie podstawowe narzędzie, które moim zdaniem powinno znaleźć się w każdym gospodarstwie domowym. Jest niedrogi, łatwy w obsłudze i daje pewność co do obecności napięcia w przewodzie. Niezależnie od tego, czy planujesz wymienić żarówkę w lampie, czy podłączyć nowe gniazdko, zawsze najpierw sprawdź napięcie próbnikiem. To małe urządzenie może uratować życie i jest znacznie bardziej wiarygodne niż poleganie wyłącznie na kolorach przewodów, zwłaszcza w obliczu niepewności.
Kiedy należy wezwać profesjonalnego elektryka?
Chociaż podstawowa wiedza jest ważna, istnieją sytuacje, w których samodzielne działania są zbyt ryzykowne. Zawsze, gdy masz wątpliwości lub zadanie wykracza poza Twoje kompetencje, wezwij wykwalifikowanego elektryka. Oto kilka przykładów takich sytuacji:
- Skomplikowane instalacje lub rozbudowa istniejącej sieci.
- Praca ze starym, nieoznakowanym lub uszkodzonym okablowaniem.
- Brak doświadczenia w pracy z elektryką.
- Wszelkie prace związane z główną rozdzielnicą lub licznikiem.
- Podejrzenie poważnej awarii, np. iskrzenia, zapachu spalenizny.
- Niepewność co do bezpieczeństwa wykonania jakiejkolwiek czynności.
Pułapki starych instalacji: Przewód L w dawnych systemach
Dziedzictwo przeszłości: Czego spodziewać się po instalacji w starym budownictwie?
Pracując w starym budownictwie, musimy być przygotowani na "dziedzictwo przeszłości". Instalacje elektryczne wykonane przed latami 90. często nie spełniają dzisiejszych norm bezpieczeństwa i kolorystyki. Można natknąć się na przewody w nietypowych kolorach, brak oddzielnego przewodu ochronnego (PE), a zamiast tego przewód zerowy (PEN), który pełnił funkcje neutralną i ochronną jednocześnie, często w kolorze niebieskim. To właśnie w takich miejscach najłatwiej o pomyłkę i niebezpieczną sytuację.
