Ten artykuł szczegółowo wyjaśni, czym jest przewodnik w kształcie pętli, przez który płynie prąd, podając jego fachowe nazwy: cewka, zwojnica i solenoid. Dowiesz się, jak działa ten fundamentalny element, poznasz jego kluczowe właściwości, takie jak indukcyjność i samoindukcja, a także zrozumiesz jego niezastąpioną rolę w energetyce, fotowoltaice i nowoczesnej elektronice, co pozwoli Ci lepiej zrozumieć otaczający świat technologii.
Cewka, zwojnica, solenoid poznaj kluczowy element obwodów elektrycznych i jego zastosowania
- Definicja: Przewodnik w kształcie pętli, przez który płynie prąd, to fachowo cewka, zwojnica lub solenoid podstawowy bierny element obwodu elektrycznego.
- Zasada działania: Przepływ prądu przez cewkę generuje wokół niej i w jej wnętrzu pole magnetyczne, którego linie przypominają pole magnesu sztabkowego.
- Kluczowe właściwości: Cewka charakteryzuje się indukcyjnością (L), czyli zdolnością do magazynowania energii w polu magnetycznym, oraz zjawiskiem samoindukcji, które przeciwstawia się nagłym zmianom prądu.
- Zastosowanie: Cewki są niezbędne w transformatorach, silnikach, generatorach, falownikach fotowoltaicznych, przetwornicach DC/DC oraz filtrach energetycznych.

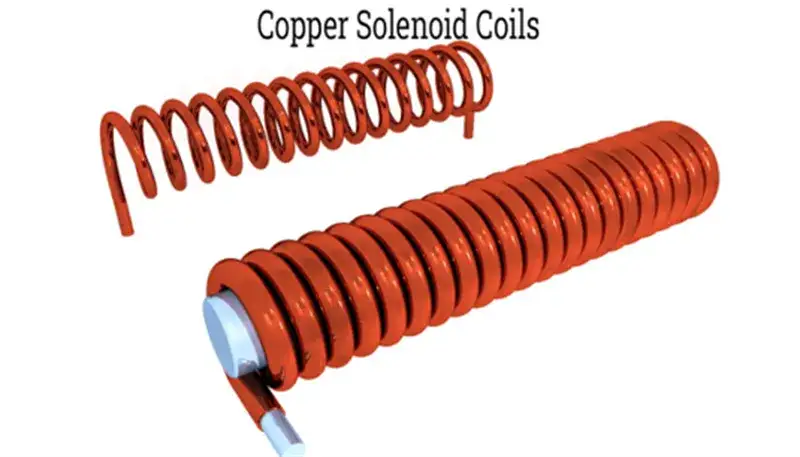

Jedno pytanie, kilka poprawnych odpowiedzi: Cewka, zwojnica, a może solenoid?
Kiedy mówimy o przewodniku w kształcie pętli, przez który płynie prąd, w świecie fizyki i elektrotechniki używamy kilku fachowych nazw. Najczęściej spotkasz się z terminami takimi jak cewka, zwojnica lub solenoid. Wszystkie te określenia odnoszą się do tego samego podstawowego, biernego elementu obwodu elektrycznego, którego głównym zadaniem jest wytwarzanie pola magnetycznego pod wpływem przepływającego prądu. To właśnie ta zdolność sprawia, że cewki są tak wszechstronne i niezastąpione w niemal każdej dziedzinie techniki.
Jak działa cewka i pole magnetyczne?
Zrozumienie działania cewki to klucz do poznania podstaw elektromagnetyzmu. To fascynujące, jak prosty drut, odpowiednio ukształtowany, potrafi wpływać na przestrzeń wokół siebie. Przejdźmy zatem do sedna.

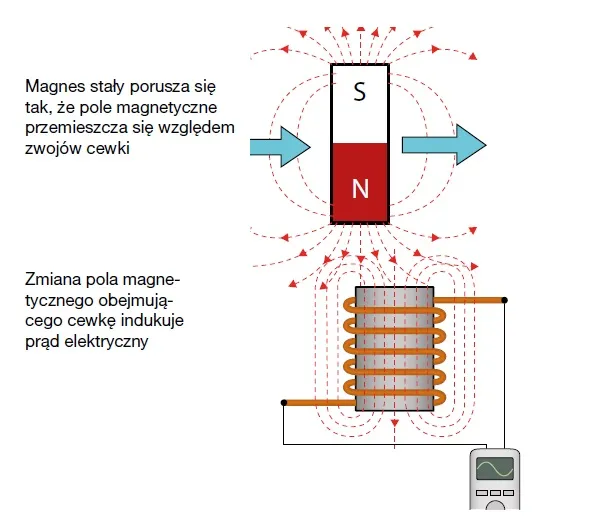

Magia w drucie: Jak przepływ elektronów tworzy niewidzialne pole?
Fundamentalna zasada działania cewki jest niezwykle prosta, choć jej konsekwencje są dalekosiężne. Kiedy prąd elektryczny, czyli uporządkowany ruch elektronów, przepływa przez nawinięty przewodnik, wokół niego i w jego wnętrzu generowane jest pole magnetyczne. To pole nie jest widoczne gołym okiem, ale jego istnienie możemy łatwo wykryć za pomocą magnesu lub kompasu. Co ciekawe, kształt linii tego pola jest bardzo zbliżony do pola wytwarzanego przez klasyczny magnes sztabkowy, z wyraźnie zarysowanymi biegunami północnym i południowym. To właśnie ta właściwość pozwala nam na manipulowanie siłami magnetycznymi w wielu urządzeniach.
Reguła prawej dłoni: Prosty sposób na zwizualizowanie pola magnetycznego
Aby w prosty sposób określić kierunek pola magnetycznego wokół przewodnika lub w cewce, często posługujemy się regułą prawej dłoni. Jeśli chwycisz przewodnik prawą dłonią tak, aby kciuk wskazywał kierunek prądu, to zgięte palce pokażą kierunek linii pola magnetycznego. W przypadku cewki, jeśli zgięte palce wskazują kierunek prądu w zwojach, to kciuk wskaże kierunek północnego bieguna pola magnetycznego w jej wnętrzu. To bardzo przydatna mnemotechnika, którą sam często wykorzystywałem w trakcie nauki.
Co dzieje się wewnątrz cewki? Tajemnica jednorodnego pola magnetycznego
Jedną z kluczowych właściwości, zwłaszcza długiej cewki, czyli solenoidu, jest to, że we wnętrzu jej rdzenia pole magnetyczne jest niemal jednorodne, czyli stałe. Oznacza to, że w każdym punkcie wewnątrz cewki wektor indukcji magnetycznej ma taką samą wartość i kierunek (pomijając niewielkie efekty na krańcach). Ta cecha jest niezwykle ważna w wielu zastosowaniach, gdzie potrzebujemy stabilnego i przewidywalnego pola magnetycznego, na przykład w elektromagnesach czy urządzeniach do rezonansu magnetycznego.
Indukcyjność kluczowa właściwość cewki
Po zrozumieniu, jak cewka wytwarza pole magnetyczne, naturalnym krokiem jest poznanie jej najważniejszego parametru indukcyjności. To właśnie ona decyduje o tym, jak cewka zachowuje się w obwodzie elektrycznym.

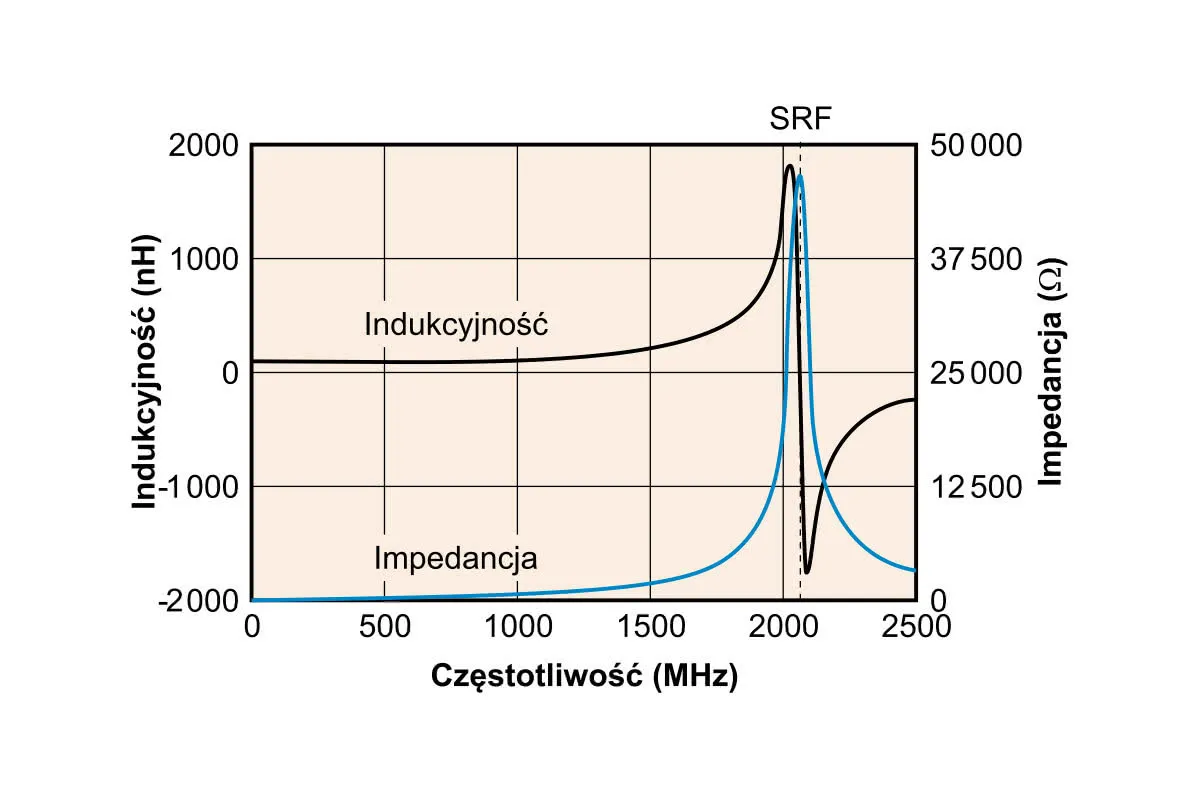

Czym jest indukcyjność (L) i dlaczego mierzymy ją w henrach (H)?
Indukcyjność (L) to podstawowy parametr cewki, który określa jej zdolność do magazynowania energii w polu magnetycznym. Im większa indukcyjność, tym więcej energii cewka jest w stanie zgromadzić przy danym prądzie. Wyobraź sobie to jako pewnego rodzaju "bezwładność" elektryczną. Jednostką indukcyjności jest henr (H), nazwany na cześć amerykańskiego fizyka Josepha Henry'ego. Jeden henr oznacza, że zmiana prądu o jeden amper na sekundę wywołuje siłę elektromotoryczną samoindukcji o wartości jednego wolta. W praktyce często spotykamy się z milihenrami (mH) lub mikrohenrami (µH), ponieważ jeden henr to już bardzo duża wartość indukcyjności.
Zjawisko samoindukcji: Dlaczego cewka "nie lubi" nagłych zmian prądu?
Z indukcyjnością nierozerwalnie związane jest zjawisko samoindukcji, zwane również indukcją własną. Polega ono na tym, że w cewce, przez którą płynie prąd, powstaje siła elektromotoryczna (SEM) w wyniku zmian tego właśnie prądu. Zgodnie z regułą Lenza, ta indukowana SEM zawsze działa w taki sposób, aby przeciwstawić się przyczynie, która ją wywołała. Oznacza to, że cewka "nie lubi" nagłych zmian prądu będzie próbowała utrzymać jego dotychczasową wartość. Jeśli prąd rośnie, cewka generuje SEM, która go hamuje. Jeśli prąd maleje, generuje SEM, która go podtrzymuje. To właśnie ta inercyjna właściwość sprawia, że cewki są tak cennymi elementami w układach elektronicznych, zdolnymi do wygładzania prądu czy opóźniania jego zmian.
Od czego zależy siła cewki? Wpływ liczby zwojów, rdzenia i geometrii
Indukcyjność cewki, a co za tym idzie jej "siła" w oddziaływaniu magnetycznym, nie jest stała i zależy od kilku kluczowych czynników konstrukcyjnych:
- Liczba zwojów: Im więcej zwojów ma cewka, tym większa jest jej indukcyjność. Każdy dodatkowy zwój przyczynia się do wzmocnienia pola magnetycznego.
- Wymiary cewki (geometria): Długość cewki, jej średnica oraz pole powierzchni przekroju poprzecznego również mają znaczący wpływ. Dłuższe cewki o mniejszej średnicy zazwyczaj mają większą indukcyjność.
- Materiał rdzenia: Obecność rdzenia z materiału ferromagnetycznego (np. żelaza, ferrytu) wewnątrz cewki może drastycznie zwiększyć jej indukcyjność, nawet tysiące razy, w porównaniu do cewki powietrznej. Dzieje się tak, ponieważ materiały te koncentrują linie pola magnetycznego.
Projektując cewkę, muszę zawsze brać pod uwagę te czynniki, aby uzyskać pożądane parametry dla konkretnego zastosowania.
Budowa i rodzaje cewek
Cewki, choć opierają się na tej samej podstawowej zasadzie, występują w wielu wariantach konstrukcyjnych, dostosowanych do specyficznych potrzeb. Różnice te często wynikają z zastosowanego rdzenia, który ma ogromny wpływ na ich właściwości.

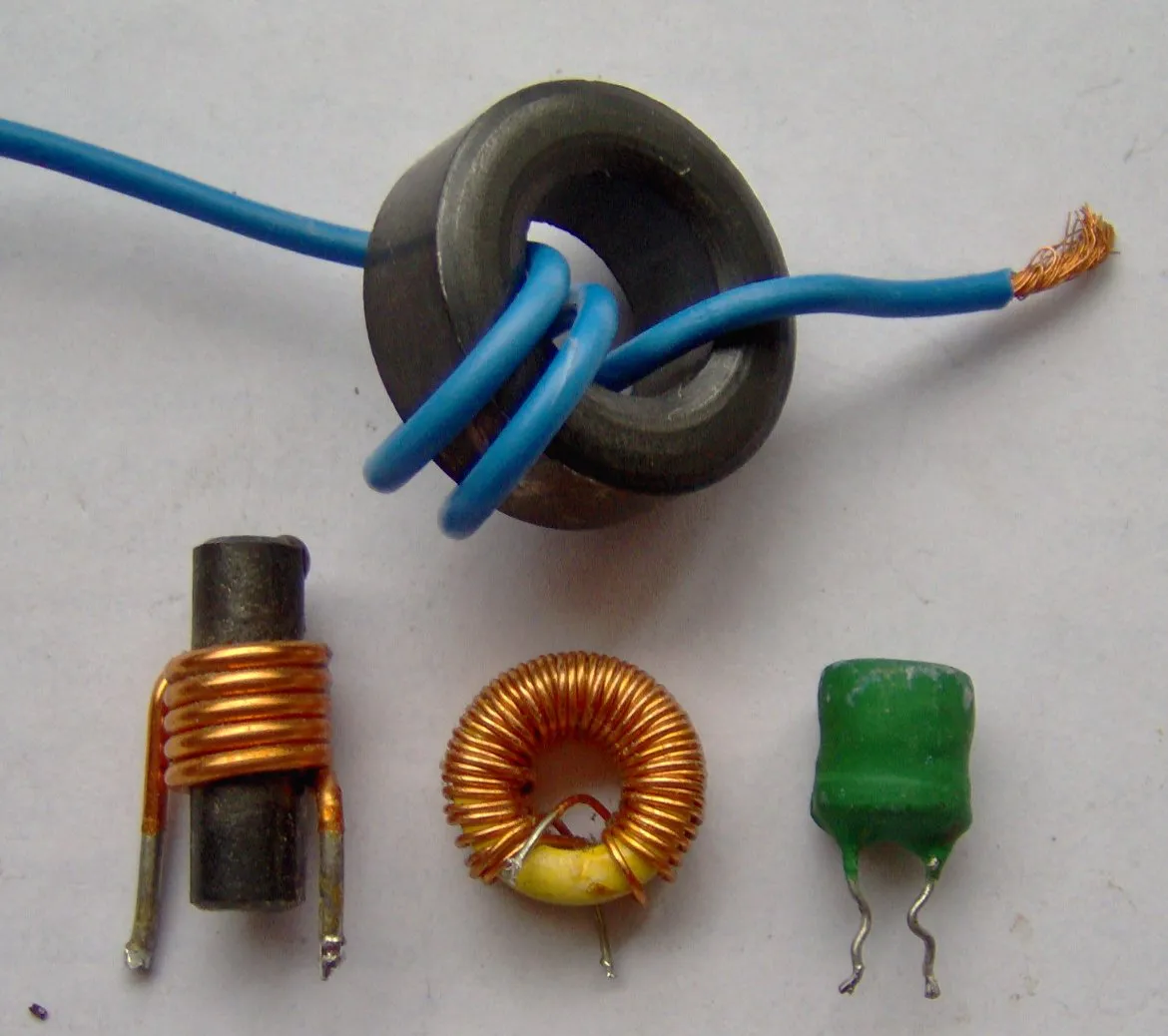

Rdzeń ma znaczenie: Cewki powietrzne, ferrytowe i toroidalne
Rola rdzenia w cewce jest nie do przecenienia. To on w dużej mierze decyduje o wartości indukcyjności i charakterystyce pracy elementu. Wyróżniamy kilka głównych typów cewek, w zależności od materiału i kształtu rdzenia:
- Cewki powietrzne (solenoidy): To najprostsze konstrukcje, w których wnętrze cewki jest puste lub wypełnione powietrzem. Charakteryzują się niską indukcyjnością, ale za to bardzo stabilną charakterystyką w szerokim zakresie częstotliwości, co czyni je idealnymi do zastosowań wysokiej częstotliwości, np. w radiotechnice.
- Cewki z rdzeniem ferrytowym: Ferryt to materiał ceramiczny o właściwościach ferromagnetycznych. Rdzenie ferrytowe znacznie zwiększają indukcyjność cewki, co pozwala na budowanie mniejszych elementów o dużej indukcyjności. Są powszechnie stosowane w zasilaczach impulsowych, filtrach i transformatorach.
- Cewki toroidalne: W tych cewkach przewodnik nawinięty jest na rdzeniu w kształcie pierścienia (torusa). Taka geometria ma kluczową zaletę linie pola magnetycznego są niemal całkowicie zamknięte wewnątrz rdzenia, co minimalizuje rozpraszanie pola na zewnątrz i redukuje zakłócenia elektromagnetyczne. To sprawia, że cewki toroidalne są bardzo efektywne i często wykorzystywane w precyzyjnych układach zasilających.
Cewki do zadań specjalnych: Czym są cewki Helmholtza?
W niektórych zastosowaniach naukowych i laboratoryjnych, gdzie wymagane jest bardzo precyzyjne i jednorodne pole magnetyczne, stosuje się specjalne układy, takie jak cewki Helmholtza. Składają się one z dwóch identycznych, równolegle ułożonych cewek, przez które płynie prąd w tym samym kierunku. Odległość między nimi jest równa promieniowi cewek, co pozwala na wytworzenie wyjątkowo jednorodnego pola magnetycznego w przestrzeni między nimi. To idealne rozwiązanie do kalibracji czujników magnetycznych czy eksperymentów fizycznych.
Dławik czy to po prostu inna nazwa dla cewki?
W wielu kontekstach, zwłaszcza w energetyce i energoelektronice, cewki są często nazywane dławikami. Chociaż technicznie dławik jest cewką, nazwa ta podkreśla jego specyficzną funkcję w obwodzie "dławienie" (ograniczanie) przepływu prądu przemiennego lub wygładzanie prądu stałego. Dławiki są projektowane tak, aby mieć dużą indukcyjność i niską rezystancję, co pozwala im efektywnie magazynować energię i reagować na zmiany prądu. Zatem, kiedy słyszysz o dławiku, wiedz, że mówimy o cewce, ale z naciskiem na jej rolę w zarządzaniu przepływem energii.
Cewki w energetyce praktyczne zastosowania
Cewki są absolutnie fundamentalne dla całej energetyki. Bez nich współczesny system przesyłu i dystrybucji energii elektrycznej po prostu by nie istniał. Przyjrzyjmy się, gdzie odgrywają kluczową rolę.
Transformatory: Jak cewki pozwalają na przesyłanie energii na duże odległości?
Jednym z najważniejszych zastosowań cewek są transformatory. Ich działanie opiera się na zjawisku indukcji wzajemnej między dwoma (lub więcej) cewkami uzwojeniem pierwotnym i wtórnym nawiniętymi na wspólnym rdzeniu ferromagnetycznym. Zmieniając liczbę zwojów w tych uzwojeniach, możemy zmieniać (transformować) napięcie i prąd. To właśnie transformatory umożliwiają efektywny przesył energii elektrycznej na duże odległości, podnosząc napięcie do bardzo wysokich wartości, aby zminimalizować straty, a następnie obniżając je do bezpiecznych poziomów dla odbiorców. Bez cewek w transformatorach, przesyłanie energii na skalę, jaką znamy, byłoby niemożliwe.
Silniki elektryczne i generatory: Napędzanie świata za pomocą pola magnetycznego
Cewki są sercem zarówno silników elektrycznych, jak i generatorów. W silnikach, przepływ prądu przez cewki (uzwojenia stojana i wirnika) generuje pola magnetyczne, które oddziałują ze sobą, wytwarzając moment obrotowy i zamieniając energię elektryczną na mechaniczną. To dzięki nim działają samochody elektryczne, pompy, wentylatory i niezliczone inne urządzenia. Z kolei w generatorach proces jest odwrotny ruch mechaniczny (np. turbiny) powoduje zmianę pola magnetycznego w cewkach, co indukuje w nich prąd elektryczny, zamieniając energię mechaniczną na elektryczną. To właśnie w generatorach elektrowni cewki produkują energię, która zasila nasze domy i przemysł.
Dławiki w sieciach energetycznych: Cisi strażnicy stabilności i bezpieczeństwa
W sieciach elektroenergetycznych cewki, często nazywane dławikami, pełnią rolę cichych strażników stabilności i bezpieczeństwa. Są one wykorzystywane do filtrowania zakłóceń, które mogą pojawiać się w sieci, oraz do tłumienia harmonicznych, które zniekształcają przebieg prądu. Co więcej, dławiki są kluczowe w ograniczaniu prądów zwarciowych. W przypadku awarii, gdy prąd nagle wzrasta do bardzo wysokich wartości, dławik dzięki swojej indukcyjności "przeciwstawia się" tej gwałtownej zmianie, ograniczając szczytową wartość prądu i chroniąc inne elementy sieci przed uszkodzeniem. To niezwykle ważne dla niezawodności i bezpieczeństwa całego systemu energetycznego.
Cewki w fotowoltaice i energoelektronice
Rozwój odnawialnych źródeł energii i energoelektroniki przyniósł cewkom nowe, kluczowe zastosowania. W systemach fotowoltaicznych i nowoczesnych przetwornicach cewki są niezastąpione w efektywnym zarządzaniu energią.
Serce falownika (inwertera): Jak cewki zamieniają prąd stały z paneli na przemienny?
W systemach fotowoltaicznych cewki, a konkretnie dławiki, są absolutnie kluczowymi elementami falowników (inwerterów). Panele słoneczne generują prąd stały (DC), ale większość urządzeń w naszych domach i sieć energetyczna potrzebują prądu przemiennego (AC). Zadaniem falownika jest właśnie to przekształcenie. Cewki w falowniku pełnią rolę magazynów energii gromadzą ją w polu magnetycznym, a następnie uwalniają, pomagając w kształtowaniu sinusoidalnego przebiegu prądu przemiennego. Dodatkowo, skutecznie filtrują napięcie, zapewniając jego stabilność i czystość, co jest niezbędne do prawidłowego działania sieci i podłączonych urządzeń.
Przetwornice DC/DC: Klucz do efektywnego zarządzania energią
Poza falownikami, cewki odgrywają fundamentalną rolę w przetwornicach DC/DC. Są to układy elektroniczne, które służą do zmiany poziomu napięcia stałego na przykład podnoszenia go (boost converter) lub obniżania (buck converter). W tych przetwornicach cewka działa jako element magazynujący energię, która jest cyklicznie ładowana i rozładowywana. Dzięki temu możliwe jest efektywne i kontrolowane przekształcanie energii, co jest niezbędne w wielu układach energoelektronicznych, od zasilaczy komputerowych po systemy zarządzania bateriami w pojazdach elektrycznych. Bez cewek, osiągnięcie wysokiej sprawności tych przetwornic byłoby niemożliwe.
Przeczytaj również: Plastik przewodzi prąd? Odkryj jego dwa oblicza!
Filtrowanie i wygładzanie napięcia: Jak cewki zapewniają "czysty" prąd dla urządzeń?
W dzisiejszych czasach, gdy elektronika jest coraz bardziej wrażliwa na jakość zasilania, rola cewek w filtrowaniu i wygładzaniu napięcia staje się jeszcze ważniejsza. Cewki są podstawowymi elementami filtrów przeciwzakłóceniowych, często w połączeniu z kondensatorami (filtry LC). Ich zdolność do przeciwstawiania się nagłym zmianom prądu sprawia, że doskonale nadają się do tłumienia wszelkich zakłóceń, szumów i tętnień, które mogą pojawić się w prądzie zasilającym. Dzięki temu cewki zapewniają "czysty" i stabilny prąd dla wrażliwych urządzeń elektronicznych, chroniąc je przed uszkodzeniem i zapewniając ich prawidłowe działanie. To właśnie dlatego znajdziesz je w niemal każdym zasilaczu, od ładowarki do telefonu po zaawansowane systemy przemysłowe.
